SsangYong Korando (1996-2006) – pojistková skříňka
SsangYong Korando (1996-2006) – schéma pojistkové skříňky
Rok výroby: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Pojistka zapalovače cigaret (zásuvka napájení) v SsangYong Korando (1996-2006) je pojistka 6 v pojistkové skříňce

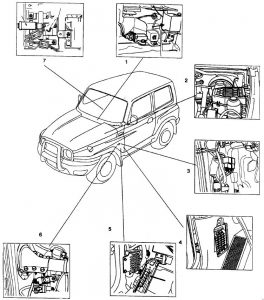

Poloha
- Relé centrálního zamykání dveří
- Pojistková skříňka v motorovém prostoru
- ABD Motor a relé ventilu
- Interní pojistková skříňka
- Interní relé
- Relé automatického spouštění okna
- Relé ochrany před přepětím: OVPR

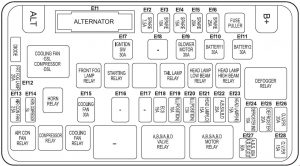

Pojistková skříňka oddělení
| Nr |
Ampere [A] | Popis |
| Ef1 | 120 | Hlavní alternátor – benzín |
| 80 | Hlavní alternátor – Diesel | |
| Ef2 | 7.5 | Není použito |
| Ef3 | 10 | Není použito |
| Ef4 | 15 | Není použito |
| Ef5 | 20 | Není použito |
| Ef6 | 25 | Není použito |
| Ef7 | 30 | Startování SW |
| Ef8 | – | Není použito |
| Ef9 | 30 | Motor ventilátoru |
| Ef10 | 30 | Baterie 1 (F1-F7) |
| Ef11 | 30 | Baterie 2 (F17-F22) |
| Ef12 | 20 | Přední mlhová světla |
| Ef13 | 25 | Ventilátor kondenzátoru klimatizace |
| Ef14 | 15 | Klaksón;
Kompresor klimatizace. |
| Ef15 | 30 | Ventilátor chlazení |
| Ef16 | – | Nepoužívá se |
| Ef17 | – | Nepoužívá se |
| Ef18 | – | Nepoužívá se |
| Ef19 | 10 | Osvětlení (poloha) |
| Ef20 | 7.5 | Osvětlení (spínač) |
| Ef21 | 15 | Přední světlomet (LO) |
| Ef22 | 25 | ABS;
Automatický diferenciální mechanismus brzdy (ABD). |
| Ef23 | 15 | Přední světlomet (HI) |
| Ef24 | 10 | Ukazatel odmrazování |
| Ef25 | 20 | Odmrazovač |
| Ef26 | 20 | Relé ochrany před přepětím |
| Ef27 | 60 | ABS |
| 50 | ABS / ABD | |
| Ef28 | 15 | Relé ochrany před přepětím |

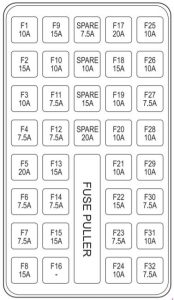

Schéma pojistkové skříňky motorového prostoru
| Číslo |
Ampéry [A] |
Popis |
| F1 | 10 | Osvětlení interiéru;
Zadní mlhové světlo; Přístrojová deska. |
| F2 | 15 | Varovné světlo |
| F3 | 15 | Audio |
| F4 | 7.5 | STICS, REKES, Hodiny |
| F5 | 30 | Napájení okna |
| F6 | 7.5 | Bezpečnostní pás;
Diagnostika (DLC). |
| F7 | – | Nepoužívá se |
| F8 | 15 | Startování |
| F9 | 15 | Přední světlomet a stěrač |
| F10 | 10 | Zadní stěrač |
| F11 | 7.5 | Systém klimatizace;
Odmlžovač. |
| F12 | 7.5 | Přední světlomet, STICS |
| F13 | – | Nepoužívá se |
| F14 | 7.5 | Zvuk, Zrcadlo OSRV |
| F15 | 15 | Zapalovač cigaret |
| F 16 | – | Nepoužívané |
| F17 | 20 | Schéma distribuce;
Řídicí jednotka schématu distribuce. |
| F18 | 15 | Stop světlo |
| F19 | 10 | Mechanismus diferenciálu automatický (ABD) |
| F20 | 10 | Vyhřívání sedadla, automatická anténa |
| F21 | 10 | Systém zamykání dveří |
| F22 | 15 | Čerpadlo paliva |
| F23 | 7.5 | Schéma distribuce;
Řídicí jednotka schématu distribuce; Řídicí jednotka převodovky. |
| F24 | 10 | Relé ochrany proti přepětí, EGR |
| F25 | 7.5 | Světlomet HLLD, B / UP |
| F26 | 10 | Žárovka směrovky |
| F27 | 7.5 | BTSI;
Předehřev; Blokování převodovky. |
| F28 | 10 | Ukazatele rychlosti |
| F29 | 15 | ABS.ABD |
| F30 | 7.5 | Vnitřní zrcadlo;
Tempomat; Imobilizér; Přístrojová deska. |
| F31 | 10 | Airbag |
| F32 | 7.5 | Vyhřívání sedadla |

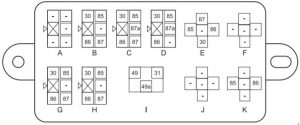

Quadro relè
| Č. br |
Relé |
| A | Není použito |
| B | Relé neutrální |
| C | Relé stěrače předního skla |
| D | Relé automatické brzdy diferenciálu |
| E | Relé čerpadla paliva |
| F | Není použito |
| G | Relé ovládání oken |
| H | Relé zámku převodovky |
| I | Relé směrových světel |
| J | Relé zadních mlhových světel |
| K | Odpor s diodou |

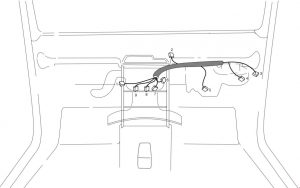

Relé ventilátoru (č. 6)
O SsangYong Korando (1996-2006)
SsangYong Korando, vyráběný v letech 1996 až 2006, je kompaktní SUV, které se vyznačuje robustním designem a schopností zvládat různé terénní podmínky. Tento model byl oblíbený pro svou spolehlivost a všestrannost. Korando nabízel různé možnosti motorizace, včetně benzínových a naftových motorů, které zajišťovaly dostatečný výkon pro jízdu ve městě i mimo něj. Vnitřní prostor byl navržen tak, aby poskytoval pohodlí pro pasažéry i při delších cestách. Díky své konstrukci a výkonu se SsangYong Korando stal populárním mezi řidiči, kteří hledali praktické a odolné vozidlo.
Schéma pojistkové skříňky SsangYong Korando
Tato stránka zobrazuje schéma pojistkové skříňky pro SsangYong Korando, která je nezbytná pro identifikaci a údržbu elektrických komponent vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla, často pod přístrojovou deskou nebo v motorovém prostoru. Na schématu jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vozidla, proto je důležité mít přehled o její konfiguraci a správném používání.
