Hyundai Nexo (2018-2019) – pojistková skříňka
Hyundai Nexo (2018-2019) – schéma pojistkové skříňky
Rok výroby: 2018, 2019.
Pojistka zapalovače cigaret (zásuvka napájení) v Hyundai Nexo (2018-2019) je pojistka 36 v pojistkové skříňce

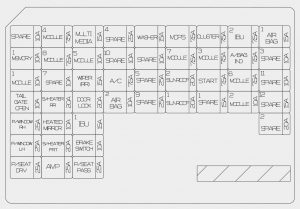

Přístrojová deska
| Název pojistky | [A] | Chráněná součástka |
| MEMORY1 | 10 | Modul napájení zadního víka, modul řízení klimatizace, panel řízení klimatizace |
| MODULE1 | 10 | Pojistková skříňka ICM (relé skládací / roztahovací pro vnější zrcátko), hlavní jednotka A / V a navigace (spínač nouzových světel), spínač převodovky (SBW), senzor automatického světla a foto, vnější zrcátko napájené řidičem / pasažérem, sada směrových světel |
| TAIL GATE OPEN | 10 | Relé zadního víka |
| P / WINDOW RH | 25 | Relé napájeného okna RH |
| P/WINDOW LH | 25 | Relé okna LH, modul bezpečnostního okna řidiče |
| P / SEAT DRV | 25 | Manuální spínač sedadla řidiče |
| MODULE 4 | 7,5 | IBU, systém inteligentní parkovací asistence ovládané na dálku, jednotka VESS, elektronický spínač parkovací brzdy, jednotka asistence udržení jízdního pruhu (čára), jednotka varování o kolizi v slepém úhlu LH / RH, spínač kolizního podložky, blokování připojení kamery PE (univerzální ovládací konektor) |
| MODULE 8 | 7,5 | Konektor připojení dat, spínač nouzového podložky, elektrochromatické zrcátko |
| S / HEATER RR | 20 | Vyhřívání zadních sedadel |
| HEATED MIRROR | 10 | Vnější zrcátko napájené řidičem / pasažérem, panel řízení klimatizace |
| S / HEATER FRT | 20 | Větrání předního vzduchu / vyhřívání sedadla Modul řízení sedadla |
| AMP | 25 | AMP |
| MULTI MEDIA | 15 | Hlavní jednotka A / V a navigace, panel spínačů středové konzoly |
| MODULE 5 | 10 | Větrání předního vzduchu / vyhřívání sedadla Modul řízení sedadla, AMP, hlavní jednotka A / V a navigace, panel řízení klimatizace, vyhřívač PTC, modul řízení klimatizace, elektrochromatické zrcátko, vyhřívání zadního sedadla |
| WIPER (RR) | 15 | Pojistková skříňka ICM (relé zadního stěrače), motor zadního stěrače |
| DOOR LOCK | 20 | Relé zamykání dveří, relé odemykání dveří, pojistková skříňka ICM (relé odemykání dveří s dvěma otáčkami) |
| IBU1 | 15 | IBU |
| SPÍNAČ BRZDY | 10 | IBU, spínač světel zastavení |
| P / PASAŽIER | 25 | Spínač manuálního nastavení sedadla pro pasažéra |
| A / C | 7,5 | Modul řízení klimatizace, senzor teploty auta, ovládací panel klimatizace, ionizátor cluster, kompresor klimatizace, blok připojení kamery PE (relé ventilátoru) |
| AIR BAG2 | 10 | Modul řízení SRS |
| UMÝVAČ | 15 | Multifunkční spínač |
| MDPS | 7,5 | Jednotka MDPS |
| MODUL 7 | 7,5 | Větrání předního vzduchu / vytápění sedadla Modul řízení sedadla, invertor AC, vytápění zadních sedadel, modul monitorování pohledu, zásuvka napájení vzadu |
| OTVÁRACÍ STRECHA2 | 20 | Jednotka otevírací střechy |
| DSUNROOF1 | 20 | Jednotka otevírací střechy |
| CLUSTER | 7,5 | Cluster přístrojů |
| MODUL 3 | 7,5 | SCU, spínač výběru převodovky (SBW), IDC, senzor VPD, spínač světel zastavení, HMU, modul řízení BMS |
| ŠTART | 7,5 | FCU, IBU |
| IBU2 | 7,5 | IBU |
| A / BAG IND | 7,5 | Sada směrových světel, ovládací panel klimatizace |
| MODUL 6 | 7,5 | IBU |
| MODUL 2 | 10 | Modul řízení BMS, bezdrátová nabíječka, nabíječka USB LH / RH, hlavní jednotka A / V a navigace, ovládací panel spínačů centrální konzoly, zesilovač, jednotka monitorování pohledu, spínač napájení vnějšího zrcátka, IBU |
| AIR BAG1 | 15 | Modul řízení SRS, senzor detekce přítomnosti pasažéra |

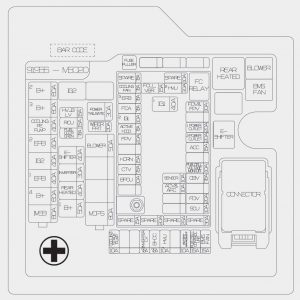

Pojistková skříňka v prostoru motoru
| Typ | Název pojistky | [A] | Chráněný obvod |
| MULTI FUSE-1 | B + 2 | 60 | Blok připojení ICU (modul řízení IPS, IPS1) |
| B + 3 | 60 | Blok připojení ICU (modul řízení IPS) | |
| COOLING PE PUMP | 40 | Čerpadlo chladicí kapaliny v komoře PE (CPP) | |
| EPB2 | 40 | Modul elektronického řízení brzdy | |
| IG2 | 40 | Blok připojení komory PE (relé IG2) | |
| EPB1 | 40 | Modul elektronického řízení brzdy, blok připojení komory PE (univerzální ovládací konektor) | |
| B + 4 | 60 | Blok připojení ICU (pojistka – SUNROOF1, SUNROOF2, AMP, P / SEAT DRV, P / SEAT PASS, S / HEATER FRT, P / WINDOW LH, P / WINDOW RH, TAIL GATE OPEN) | |
| IMEB | 80 | Modul elektronického řízení brzdy | |
| MULTI FUSE-2 | BLOWER | 50 | Blok připojení komory PE (relé ventilátoru) |
| MDPS | 80 | Jednotka MDPS | |
| POJISTKA | HVJB LV | 15 | Blok konektorů HV |
| RCU | 15 | Modul rukojeti automatických dveří mytí řidiče / pasažéra, modul rukojeti zadních dveří automatického mytí LH / RH |
| OTEVŘENÉ DVEŘE NA PALIVO | 7,5 | Box relé ICM (relé dveří na doplnění) |
| E-SHIFTER | 40 | Blok připojení komory PE (relé spínače E) |
| INVERTER | 30 | Invertor AC |
| ZADNÍ VYHŘÍVANÉ | 40 | Blok připojení komory PE (relé vyhřívání zadního) |
| B + 1 | 50 | Blok připojení ICU (pojistka – MODULE1, AIR BAG2, MODULE8, S / HEATER RH, DOOR LOCK, IBU1, spínač brzdy), relé deaktivace automatického proudu rozptýlení |
| ELEKTRICKÉ ZADNÍ DVEŘE | 30 | Modul elektrických zadních dveří |
| STĚRAČ FRT | 30 | Motor předního stěrače |
| ČERPADLO CHLADICÍHO STACKU | 10 | Čerpadlo chladicího stacku (CSP) |
| INVERTER LV | 7,5 | Invertor |
| BHDC | 7,5 | IDC |
| HMU1 | 10 | HMU |
| SPRÁVA BATERIE | 10 | Modul řízení BMS |
| ŘÍDICÍ JEDNOTKA PALIVOVÉHO ČLÁNKU | 15 | FCU |
| BMS VENTILÁTOR | 15 | Blok připojení komory PE (relé ventilátorů BMS) |
O Hyundai Nexo (2018-2019)
Hyundai Nexo je inovativní SUV, které se vyrábí od roku 2018 a je poháněno vodíkovými palivovými články. Tento model je známý svým ekologickým provozem, protože emituje pouze vodní páru. Nexo nabízí moderní design a pokročilé technologie, včetně asistenčních systémů pro řidiče a infotainmentu. Vozidlo je vybaveno výkonným elektromotorem, který poskytuje plynulou a tichou jízdu. Hyundai Nexo je navrženo tak, aby poskytovalo dlouhý dojezd a rychlé tankování, což ho činí praktickým pro každodenní použití.
Schéma pojistkové skříňky Hyundai Nexo
Tato stránka zobrazuje schéma pojistkové skříňky pro Hyundai Nexo, která je klíčová pro identifikaci a výměnu pojistek. Typická umístění pojistkové skříňky v tomto vozidle jsou v motorovém prostoru a v interiéru vozidla, obvykle pod přístrojovou deskou. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je nezbytná pro správné fungování vozidla a její správná údržba je klíčová pro bezpečnost a spolehlivost Hyundai Nexo.
