Hyundai Kona I (2017-2021) – pojistková skříňka
Hyundai Kona I (2017-2021) – schéma pojistkové skříně
Rok výroby: 2017, 2018, 2019, 2020, 2021.

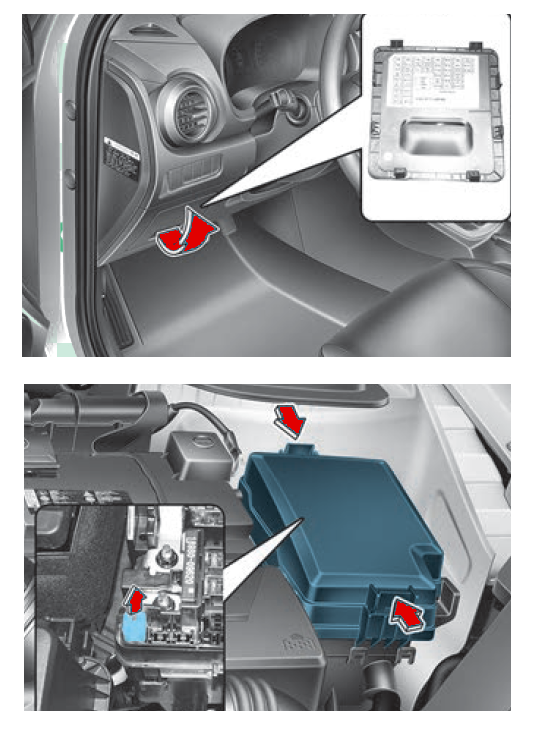

Poloha pojistkové skříně
Pojistková skříňka se nachází v motorovém prostoru a v přístrojové desce (sedadlo řidiče)
Schéma pojistkové skříně přístrojové desky
| Název pojistky | Ampér [A] | Popis |
|---|---|---|
| Název pojistky | Ampér [A] | Popis |
| MODULE 5 | 7,5A | Levá páka převodovky (A/T);
Elektrochromatické zrcátko; AMP; Hlavní jednotka A/V a navigace; Modul řízení klimatizace; Modul předních sedadel – ventilace; Modul vyhřívání předních sedadel. |
| MODULE 3 | 7,5A | Spínač brzdového světla;
BCM; Levá páka převodovky (A/T). |
| SUNROOF | 20A | Jednotka otevírací střechy |
| TAIL GATE OPEN | 10 A | Relé zadního víka |
| P/WINDOW LH | 25A | Relé levého okna LH;
Modul bezpečnostního okna řidiče. |
| MULTIMEDIA | 15A | Hlavní jednotka A/V a navigace |
| P/WINDOW RH | 25A | Relé pravého elektrického okna;
Modul bezpečnostního okna spolujezdce. |
| P/SEAT (DRV) | 25A | Manuální spínač sedadla řidiče |
| P/SEAT (PASS) | 25A | Manuální spínač sedadla spolujezdce |
| MODULE 4 | 7,5A | Jednotka varování o kolizi v mrtvém úhlu – levá a pravá strana;
Aktivní víko; BCM; Signální zvonek pro parkovací vzdálenost; Jednotka asistence udržení jízdního pruhu (čárová); ECM pro 4 kola. |
| PDM3 | 7,5A | Modul inteligentního řízení klíče;
Modul imobilizéru. |
| POWER OUTLET 2 | 20A | Pojistková skříňka relé ICM (relé výstupu napájení) |
| INTERIOR LAMP | 7,5A | Lampa v odkládací schránce;
Osvětlení sluneční clony vlevo a vpravo; Vnitřní osvětlení; Lampa stropní konzoly; Modul bezdrátového nabíjení; Spínač konzoly řidiče; Lampa zavazadlového prostoru. |
| B/ALARM HORN | 10 A | Pojistková skříňka relé ICM (relé akustického signálu alarmu proti krádeži) |
| MEMORY | 10 A | Modul řízení klimatizace;
Display Head Up; Sada ukazatelů; Elektrochromatické zrcátko. |
| AMP | 30A | AMP |
| MODULE 6 | 7,5A | Modul inteligentního řízení klíčů;
BCM. |
| MDPS | 7,5A | Jednotka MDPS |
| MODULE 1 | 7,5A | Aktivní víko;
Spínač blokování klíče zapalování; BCM; Spínač nouzových světel; Připojovací konektor dat; Senzor deště. |
| MODULE 7 | 7,5A | Modul ventilovaného předního sedadla;
Modul vyhřívání předního sedadla. |
| Název pojistky | Ampér [A] | Popis |
|---|---|---|
| A/BAG IND | 7,5A | Přístrojový panel;
Modul řízení klimatizace. |
| BRAKE SWITCH | 7,5A | Spínač brzdového světla;
Modul inteligentního řízení klíče. |
| START | 7,5A | Spínač rozsahu převodovky (A/T);
ECM; Pojistková skříňka relé ICM (relé alarmu proti krádeži) |
| CLUSTER | 7,5A | Displej Head Up;
Sada ukazatelů. |
| DOOR LOCK | 20A | Relé zámku dveří;
Relé odemknutí dveří; Pojistková skříňka relé ICM (relé odemknutí s dvojitým obvodem). |
| PDM 2 | 7,5A | Spínač tlačítka Start/Stop;
Modul imobilizéru. |
| FCA | 10 A | Jednotka asistence při vyhýbání se čelním srážkám |
| S/HEATER | 20A | Modul vytápění předních sedadel;
Modul ventilovaných předních sedadel. |
| A/C 2 | 20A | Modul řízení klimatizace;
Motor ventilátoru; Odpor ventilátoru; Blok připojení E/R (relé ventilátoru). |
| A/C 1 | 7,5A | Modul řízení klimatizace;
Blok připojení E/R (relé č. 2 topení PTC, relé ventilátoru, relé č. 1 topení PTC). |
| PDM 1 | 15A | Modul inteligentního řízení klíčů |
| AIR BAG | 15A | Modul řízení SRS;
Senzor detekce spolujezdců. |
| IG1 | 25A | Blok PCB (POJISTKA: ABS 3, ECU 5, SENZOR 4, TCU 2) |
| MODULE 2 | 10 A | Bezdrátová nabíječka;
Modul řízení inteligentního klíče; BCM; Hlavní jednotka A/V a navigace; Pojistková skříňka relé ICM (relé napájecí zásuvky); Spínač napájení vnějšího zrcátka; AMP. |
| WASHER | 15A | Multifunkční spínač |
| WIPER (LO/HI) | 10 A | BCM, blok PCB (relé předních stěračů (nízké)),;
Motor předních stěračů. |
| WIPER RR | 15A | Relé zadního stěrače;
Motor zadního stěrače. |
| WIPER FRT | 25A | Motor předního stěrače;
Blok PCB (relé předního stěrače (nízké)). |
| HEATED MIRROR | 10 A | Vnější zrcátko, napájení na straně řidiče/spolujezdce,;
Modul řízení klimatizace; ECM. |
| POWER OUTLET 1 | 20A | Zapalovač cigaret |
| HEATED STEERING | 15A | BCM |
Schéma pojistkové skříně v motorovém prostoru
| Název pojistky | Ampér [A] | Chráněný obvod |
|---|---|---|
| Název pojistky | Ampér [A] | Chráněný obvod |
| ALT | 150A | Blok připojení E/R (pojistka – ABS 1, ABS 2, 4WD);
Alternátor. |
| MDPS | 80A | Jednotka MDPS |
| B+5 | 60A | Blok PCB (pojistka – HORN, H/LAMP HI, A/C, ECU 4, ECU 3), Relé řízení motoru) |
| B+2 | 60A | IGPM (pojistky – S/HEATER), IPS0, IPS1, IPS2) |
| B+3 | 60A | IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8) |
| B+4 | 50A | IGPM (pojistka – P/WINDOW LH, P/WINDOW RH, TAIL GATE OPEN, SUNROOF, B/ALARM HORN, POWER OUTLET 2, AMP, P/SEAT (PASS),P/SEAT (DRV)) |
| COOLING FAN | 60A/50A | Blok připojení E/R (relé ventilátoru chlazení č. 2, relé ventilátoru chlazení č. 1) |
| REAR HEATED | 40A | Blok připojení E/R (relé zadního vytápění) |
| BLOWER | 40A | Blok připojení E/R (relé ventilátoru) |
| IG1 | 40A | Bez Smart Key: spínač zapalování
Se Smart Key: blok připojení E/R (relé PDM #3 (IG1), relé PDM #2 (ACC) |
| Název pojistky | Ampér [A] | Chráněný obvod |
|---|---|---|
| IG2 | 40A | Bez Smart Key: spínač zapnutí, blokování připojení E/R (relé Start #1)
Se Smart Key: blokování připojení E/R (relé PDM #4 (IG2), relé Start #1) |
| PTC HEATER 1 | 50A | Blokování připojení E/R (relé č. 1 ohřívače PTC) |
| PTC HEATER 2 | 50A | Blokování připojení E/R (relé č. 2 ohřívače PTC) |
| TCU 1 | 15A | TCM |
| VACUUM PUMP | 20A | Vakuová pumpa |
| FUEL PUMP | 20A | Blokování připojení E/R (relé palivové pumpy) |
| B+1 | 40A | IGPM (Pojistka – BRAKE SWITCH, PDM 1, DOOR LOCK, MODULE 1, PDM 2), zařízení na automatické přerušení proudu úniku) |
| DCT1 | 40A | TCM |
| DCT2 | 40A | TCM |
| 4WD | 20A | ECM pro 4 kola |
| ABS 1 | 40A | Modul řízení ESC;
Univerzální kontrolní konektor. |
| ABS 2 | 30A | Modul řízení ESC |
GAMMA 1,6 l T-GDI
| Název pojistky | Ampér [A] | Popis |
|---|---|---|
| SENSOR 2 | 10 A | Blok PCB (relé A/CON);
blok připojení E/R (relé ventilátoru chlazení č. 1); Elektromagnetický ventil na kontrolu ventilace; Elektromagnetický ventil na kontrolu RCV; Ventil na kontrolu oleje č. 1–#2; Ventil na uzavření nádrže. |
| ECU 2 | 10 A | ECM |
| ECU 1 | 20A | ECM |
| INJECTOR | 15A | Vstřikovače |
| SENSOR 1 | 15A | Senzor kyslíku (nahoře);
Senzor kyslíku (dole). |
| IGN COIL | 20A | Zapalovací cívka #1~#4 |
| ECU 3 | 15A | ECM |
| A/C | 10 A | Blok PCB (relé A/CON) |
| ECU 5 | 10 A | ECM |
| SENSOR 4 | 15A | Čerpadlo podtlaku |
| ABS 3 | 10 A | Modul řízení ESC;
Univerzální kontrolní konektor. |
| TCU 2 | 15A | TCM;
Spínač rozsahu převodovky. |
| SENSOR 3 | 10 A | Blok připojení E/R (relé čerpadla paliva) |
| ECU 4 | 15A | ECM |
| H/LAMP HI | 10 A | Blok PCB (relé předního světlometu (nahoře)) |
| HORN | 15A | Blok PCB (relé klaksonu) |
NU 2.0L MPI
| Název pojistky | Ampér [A] | Popis |
|---|---|---|
| A/C | 10 A | Blok PCB (relé A/CON) |
| ECU 5 | 10 A | PCM |
| SENSOR 4 | 15A | – |
| ABS 3 | 10 A | Univerzální kontrolní konektor;
Modul řízení ESC. |
| TCU 2 | 15A | Spínač rozsahu motoru |
| SENSOR 3 | 10 A | Blok připojení E/R (relé čerpadla paliva) |
| ECU 4 | 15A | PCM |
| H/LAMP HI | 10 A | Blok PCB (relé předního světlometu (vysoké)) |
| HORN | 15A | Blok PCB (relé klaksonu) |
O Hyundai Kona I (2017-2021)
Hyundai Kona I, představený v letech 2017 až 2021, je kompaktní SUV, které si získalo popularitu díky svému modernímu designu a všestrannosti. Tento model nabízí různé možnosti motorizace, včetně benzínových a dieselových motorů, a také elektrickou verzi, což umožňuje řidičům vybrat si podle svých preferencí a potřeb. Kona se vyznačuje dynamickým vzhledem, prostorným interiérem a pokročilými technologiemi, které zvyšují komfort a bezpečnost jízdy. Je ideálním vozidlem pro městské prostředí i delší cesty, přičemž poskytuje spolehlivost a efektivnost.
Schéma pojistkové skříně Hyundai Kona I
Tato stránka zobrazuje schéma pojistkové skříně pro Hyundai Kona I, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se v tomto modelu obvykle nachází v interiéru vozidla, pod přístrojovou deskou na straně řidiče, a také v motorovém prostoru. Schémata na této stránce detailně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečný a efektivní provoz vozidla, proto je důležité mít přehled o její konfiguraci.
