Hyundai Santa Fe CM (2006-2012) – pojistková skříňka
Hyundai Santa Fe CM – schéma pojistkové skříně
Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Pojistka zapalovače cigaret (zásuvka napájení) v Hyundai Santa Fe CM je pojistka 16 v pojistkové skříni v kabině. Pro ostatní zásuvky jsou pojistky 14 a 15.

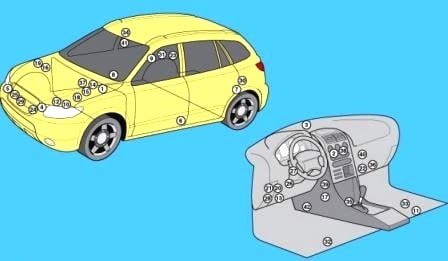

Poloha elektronických řídicích jednotek
Popis
- Elektronická řídicí jednotka ABS – s asistencí brzdění
- Ovladač klimatizace/topení – v ovládacím panelu klimatizace/topení
- Senzor ozáření (systém klimatizace)
- Senzor nárazu (SRS), levý.
- Senzor nárazu (SRS), pravý
- Senzor bočního nárazu, strana řidiče – sloupek B
- Senzor bočního nárazu, zadní levý
- Senzor bočního nárazu, strana spolujezdce – sloupek B
- Senzor bočního nárazu, zadní pravý
- Alarm proti krádeži – Levý sloupek zavěšení
- Audio zesilovač – pod sedadlem
- Baterie akumulátoru
- Diagnostický konektor (DLC) 1 (16 pin)
- Diagnostický konektor (DLC) 2 (20 pin) – blízko posilovače brzd
- Elektronická řídicí jednotka motoru
- Elektronická řídicí jednotka motorových podpěr
- Ovladač úrovně oleje motoru – za středem palubní desky
- Pojistková skříňka / relé, motorový prostor 1
- Pojistková skříňka / relé, motorový prostor 2
- Pojistková skříňka / relé, palubní deska
- Relé motoru ventilátoru topení – v pojistkové skříňce / relé pod palubní deskou
- Odpor motoru ventilátoru topení (přední) – za odkládací schránkou
- Odpor motoru ventilátoru topení (s klimatizací vzadu) – pravá strana zavazadlového prostoru
- Klakson, levý.
- Signál, pravý.
- Elektronická řídicí jednotka imobilizéru – na sloupku řízení
- Anténa pro imobilizér – blízko zapalování
- 28 Multifunkční řídicí jednotka – v pojistkové skříňce / relé pod palubní deskou – funkce: klimatizace / motor ventilátoru topení, systém proti krádeži, centrální zamykání, denní světla, vyhřívaná vnější zrcátka, celkové zamykání, elektrická okna, mlhová světla, nouzové osvětlení, stěrače světlometů, odmrazovač zadního okna, vnitřní osvětlení, přední rozměry, zadní rozměry, stěrač/ostřikovač čelního skla
- Senzor venkovní teploty
- Ovladač parkovacího systému – levý zavazadlový prostor
- Ovladač stěrače/ostřikovače zadního okna – sloupek C
- Ovladač vyhřívání sedadla řidiče – pod sedadlem
- Řídicí jednotka vyhřívání sedadla spolujezdce – pod sedadlem
- Ovladač motoru otevíratelné střechy – v motoru otevíratelné střechy
- Elektronická řídicí jednotka SRS
- Ovladač rozvodné skříně – vedle motoru ventilátoru topení
- Elektronická řídicí jednotka převodovky (automatická převodovka) – benzín – v elektronické řídicí jednotce motoru
- Elektronická řídicí jednotka převodovky (automatická převodovka) – Diesel – za odkládací schránkou
- Výběr a/nebo řídicí jednotka zámku klíče zapalování
- Relé systému řízení převodu 1
- Senzor deště (přední stěrač) ∕ Senzor slunce
- Senzor bočního posunu – pod rohoží

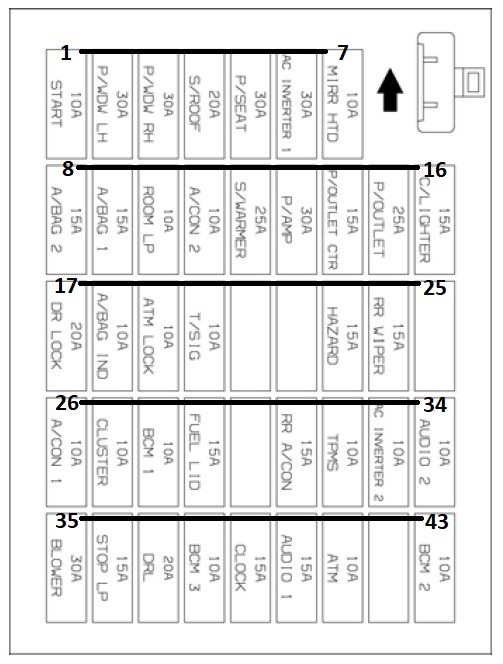

Pojistková skříňka v kabině
Nachází se pod palubní deskou za ochranným krytem.
Diagram
Popis
| 1 | 10A – Systém proti krádeži |
| 2 | 30A – Ovládání oken elektrické, zadní levé dveře |
| 3 | 30A – Ovládání oken elektrické, zadní pravé dveře |
| 4 | 20A – Elektricky otevíratelná střecha |
| 5 | 30A – Elektrická řídicí jednotka sedadla |
| 6 | 30A – Modulární ovládání oken |
| 7 | 10A – Řídicí jednotka zrcadel |
| 8 | 15A – Řídicí jednotka pasivního bezpečnostního systému, airbag |
| 9 | 15A – Řídicí jednotka pasivního bezpečnostního systému, airbag |
| 10 | 10A – Přístrojová deska;
Žárovky pro stropní osvětlení pro osvětlení vstupních dveří; Žárovky pro vnitřní osvětlení. |
| 11 | 10A – Centrální topení, klimatizace a ventilace |
| 12 | 25A – Spínače vyhřívání předních sedadel |
| 13 | 30A – Audio zesilovač |
| 14 | 15A – Napájecí zásuvka pro dodatečné vybavení v koberci středního tunelu |
| 15 | 25A – Napájecí zásuvka pro dodatečné vybavení v zavazadlovém prostoru |
| 16 | 15A – Zapalovač cigaret |
| 17 | 20A – Centrální zamykání zámků dveří |
| 18 | 10A – Sada směrových světel |
| 19 | 10A – Páka spínače vnějších světel;
Senzor polohy řídicí tyče; Spínač ESP. |
| 20 | 10A – Spínač alarmu |
| 21 | Rezerva |
| 22 | 15A – Spínač brzdových světel |
| 23 | 15A – Spínač nouzových světel;
Rukojeť spínače vnějších světel; Elektronický kontrolér karoserie; Kontrolér zrcadel. |
| 24 | 15A – Stěrač zadního okna |
| 25 | Rezerva |
| 26 | 10A – Centrální jednotka topení, klimatizace a větrání |
| 27 | 10A – Sada směrových světel;
Hlavní jednotka audio systému; Modul pro monitorování tlaku pneumatik. |
| 28 | 10A – ECM karoserie |
| 29 | 15A – Aktuátor zámku krytu palivové nádrže |
| 30 | 10A – Akustický alarm systému proti krádeži |
| 31 | 15A – Řídicí jednotka topení, klimatizace a větrání |
| 32 | 10A – Mlhová světla |
| 33 | 10A – Senzor deště |
| 34 | 10A – Hlavní jednotka audio systému;
Digitální hodiny; Řídicí jednotka zrcadla. |
| 35 | 30A – Ventilátor vzduchu |
| 36 | 15A – spínač brzdových světel |
| 37 | 20A – Denní světla |
| 38 | 10A – ECM karoserie |
| 39 | 15A – Digitální hodiny |
| 40 | 15A – Hlavní jednotka audio systému;
Digitální hodiny. |
| 41 | 10A – Vnitřní světla;
Žárovka zavazadlového prostoru; Sada směrových světel. |
| 42 | Rezerva |
| 43 | 10A – Elektrická řídicí jednotka sedadla |
Motorový prostor

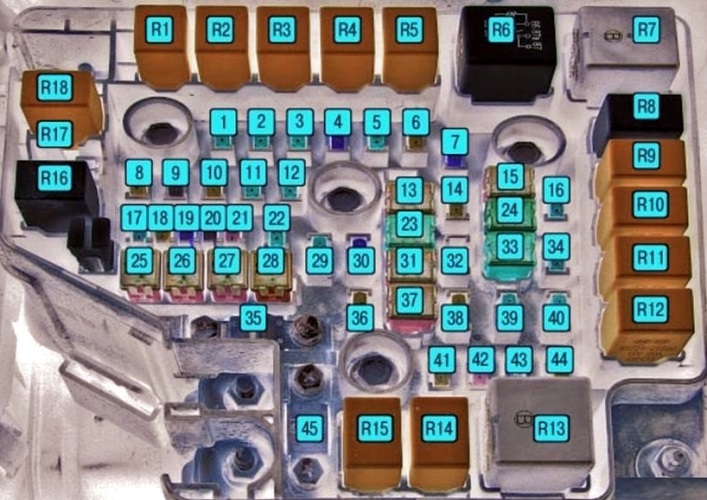

Hlavní pojistková skříňka
Nachází se na levé straně motorového prostoru.
Popis
| 1 | 10A – Senzor rychlosti;
Ovladač automatické převodovky. |
| 2 | 10A – Blokování světlometů |
| 3 | 10A – Ovladač motoru;
Ovladač automatické převodovky. |
| 4 | 20A – Světlomety s tlumenými světly |
| 5 | 10A – Imobilizér;
Relé čerpadla paliva;. Relé topení, klimatizace a větrání |
| 6 | 15A – Senzor hmotnosti vzduchu;
Senzory koncentrace kyslíku. |
| 7 | 20A – Zapalovací cívky |
| 8 | 15A – Čerpadlo paliva |
| 9 | 25A – Ostřikovač čelního skla;
Senzor deště; Stěrač čelního skla. |
| 10 | 15A – Řídicí jednotka automatické převodovky |
| 11 | 10A – Řídicí jednotka systému proti zablokování (ABS) |
| 12 | 10A – Topení, klimatizace a větrání |
| 13 | 40A – Spínač zapalování (blokování) |
| 14 | 15A – Ovladač motoru;
Elektromagnetické ventily s variabilní fází. |
| 15 | 40A – Řídicí jednotka motoru |
| 16 | 10A – Světlo zadního světlometu na levé straně |
| 17 | Rezerva |
| 18 | Rezerva |
| 19 | Rezerva |
| 20 | Rezerva |
| 21 | Rezerva |
| 22 | 10A – Mlhová světla |
| 23 | 50A – Pojistka hlavní |
| 24 | 30A – Topení, klimatizace a ventilace |
| 25 | 40A – Startování (blok);
Relé startéru. |
| 26 | 40A – Řídicí jednotka systému proti zablokování (ABS) |
| 27 | 40A – Ventilátor chladiče motoru |
| 28 | 20A – Řídicí jednotka systému proti zablokování (ABS) |
| 29 | 10A – Topení, klimatizace a ventilace |
| 30 | 20A – ECM karoserie;
ECM; Řídicí modul automatické převodovky; Osvětlení couvání. |
| 31 | 40A – Elektrická okna |
| 32 | Rezerva |
| 33 | 50A – Alarm proti krádeži;
Elektronická jednotka sedadla; Mlhová světla; Stříkací trysky světlometů. |
| 34 | 10A – Světlo zadního světlometu vpravo |
| 35 | 125A – Blok pojistek |
| 36 | 15A – Akustický signál |
| 37 | 40A – Elektrický motor ventilátoru chladiče systému chlazení motoru |
| 38 | 15A – Dálkové světlo levého světlometu |
| 39 | 10A – Sada přístrojů |
| 40 | 10A – Generátor |
| 41 | 15A – Režim ventilace čelního skla |
| 42 | 30A – Vyhřívané sklo zadních dveří |
| 43 | Rezerva |
| 44 | 15A – Dálkové světlo, pravý světlomet |
| 45 | 150A – Pojistka hlavní |
Relé
| R1 | Relé světla couvacího |
| R2 | Relé motoru ventilátoru chladiče |
| R3 | Relé mlhových světel |
| R4 | Relé vytápění, klimatizace a větrání |
| R5 | Relé světlometů |
| R6 | Relé řídicí jednotky motoru |
| R7 | Relé motoru startování |
| R8 | Relé vytápění, klimatizace a větrání |
| R9 | Relé vytápění, klimatizace a větrání |
| R10 | Relé boční žárovky |
| R11 | Relé světla potkávacího světlometu levého |
| R12 | Relé světla potkávacího světlometu pravého |
| R13 | Relé pro elektrické vytápění skla nebo zadních dveří |
| R14 | Relé pro větrání čelního skla |
| R15 | Relé klaksonu |
| R16 | Relé ostřikovače čelního skla |
| R17 | Relé senzoru deště |
| R18 | Relé čerpadla paliva |

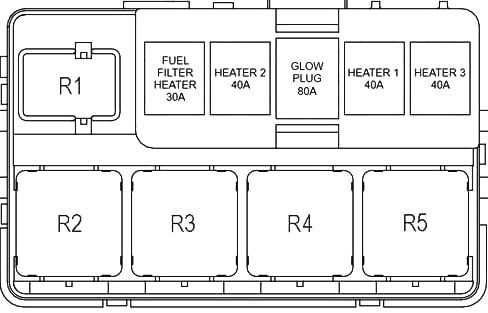

Pojistková skříňka
Instalovaná s motory Diesel
Popis
| PŘIPOJENÍ POJISTKY ZAPALOVACÍ SVÍČKY | Relé zapalovacích svíček 80A |
| TOPENÍ FILTRU PALIVA | 30A relé topení filtru paliva |
| TOPENÍ PTC #1 | 40A relé topení PTC 1 |
| TOPENÍ PTC #2 | 40A relé topení PTC 2 |
| TOPENÍ PTC #3 | 40A relé topení PTC 3 |
| R1 | Relé topení filtru paliva |
| R2 | Relé topení PTC 2 |
| R3 | rezerva |
| R4 | Relé topení PTC 1 |
| R5 | Relé topení PTC 3 |
