Hyundai Accent (i25) HC – pojistková skříňka
V tomto článku naleznete diagramy pojistkové skříňky Hyundai Accent (i25) HC, získáte informace o poloze pojistkových panelů v autě a naučíte se přiřazení každé pojistky (rozložení pojistek).
2017, 2018, 2019, 2020, 2021, 2022

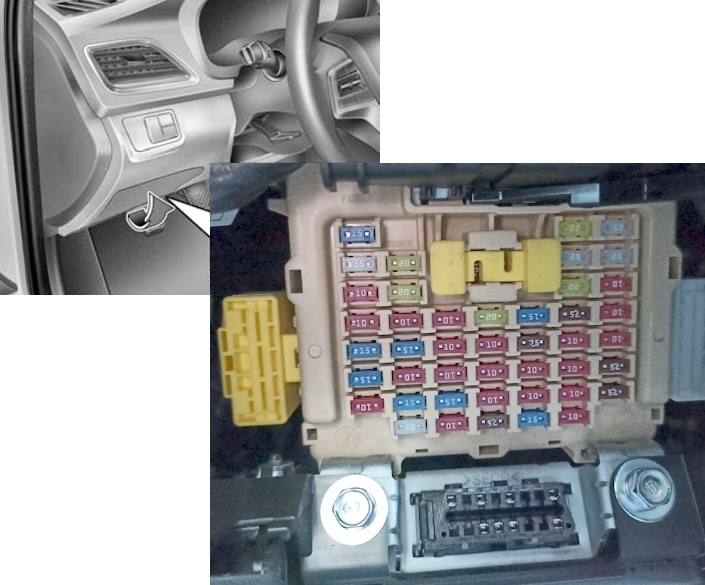

Pojistková skříňka v prostoru pro cestující
Nachází se v dolní části palubní desky. Abyste se k ní dostali, odstraňte ochranný kryt ve směru šipky. Nachází se tam také diagnostický konektor.

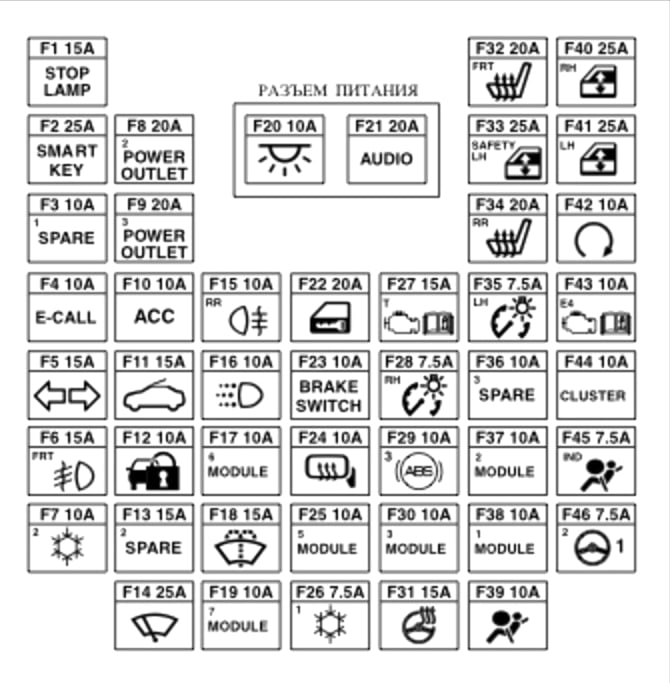

Typ 1
Diagram
Popis
| F1 | 15A LAMPADA STOP – Jednotka elektroniky brzdového světla (pojistková skříňka v přístrojové desce) |
| F2 | 25A SMART KEY – Jednotka řízení systému Smart Key (elektronický klíč, bezklíčový přístup) |
| F3 | 10A RISERVA 1 – Rezerva |
| F4 | 10A E-CALL – Jednotka E-Call (jednotka nouzového volání) |
| F5 | 15A LAMPADA TURN – BCM (modul řízení karoserie), SLM (upozornění na bezpečnostní pás a modul osvětlení) |
| F6 | 15A FRT FOG – Relé předních mlhových světel (pojistková skříňka přístrojové desky) |
| F7 | 10A A / CON2 – Jednotka řízení klimatizace |
| F8 | 20A P / OUTLET2 – Zásuvka napájení (zapalovač cigaret) č. 1 |
| F9 | 20A P / OUTLET3 – Zásuvka napájení (zapalovač cigaret) č. 2 |
| F10 | 10A ACC zásuvka napájení zadní (zapalovač cigaret) Relé (pojistková skříňka přístrojové desky), spínač nastavení vnějšího zrcátka, E-Call, BCM, SLM, audio (rádio), multimediální navigační systém |
| F11 | 15A S / TETTO – Střešní okno (elektrický motor horního víka) |
| F12 | 10A IMMO – modul imobilizéru |
| F13 | 15A RISERVA 2 – Rezerva |
| F14 | 25A TERGICRISTALLO – Multifunkční spínač (sloupek řízení), motor stěrače, pojistková skříňka motorového prostoru (relé 6) |
| F15 | 10A RR FOG – Relé zadních mlhových světel (pojistková skříňka přístrojové desky) |
| F 16 | 10A DRL – Relé DRL (denní světla) (pojistková skříňka přístrojové desky) |
| F17 | 10A MODULO 6 – Relé pro elektrické zvedáky oken (bez BCM) (pojistková skříňka v přístrojové desce), vyhřívané trysky stěračů, regulátor vyhřívání sedadla řidiče / předního spolujezdce, regulátor vyhřívání zadního sedadla |
| F18 | 15A LAVAGGIO – Spínač sloupku řízení (mytí) |
| F19 | 10A MODULO 7 – BCM (modul řízení karoserie), relé deaktivace vnitřního osvětlení (pojistková skříňka na přístrojové desce, verze s automatickým relé deaktivace) |
| F21 | 20A AUDIO – hlavní jednotka audio systému nebo multimediálního navigačního systému (rádio, GU) |
| F22 | 20A DR LOCK – Relé pro odemykání dveří, relé pro zamykání dveří, relé pro odemykání zavazadlového prostoru (centrální zamykání) |
| F23 | 10A INTERRUTTORE FRENANTE – centrální jednotka systému Smart Key (elektronický klíč, bezklíčový přístup), spínač brzdového světla (spínač koncové polohy) |
| F24 | 10A RR HTD Zrcátka externí napájená elektricky, řídicí jednotka klimatizace |
| F25 | 10A M0DULE5 – Blokuje SLM, BCM, řídicí jednotka systému Smart Key (elektronický klíč, bezklíčový přístup) |
| F26 | 7.5AA / C0N1 – Ventilátor klimatizace, pojistková skříňka motorového prostoru (relé 2), řídicí jednotka klimatizace |
| F27 | 15A POL T – Indikátor polohy páky převodovky automatické převodovky (automatická převodovka): spínač sportovního režimu, spínač režimu převodovky, spínač brzdového světla, manuální převodovka: pojistka motorového prostoru a pojistková skříňka relé, spínač brzdového světla |
| F28 | 7,5A TAIL RH – Světlomet pravý, audio systém (rádio, GU), spínač na přístrojové desce, vyhřívání volantu, skupina indikátorů (přístrojová deska), hlavní jednotka multimediálního navigačního systému, (rádio, GU), AUX/ USB port, páka indikátoru polohy páky, zadní světlo pravé (vstup/výstup) |
| F29 | 10A ABS3 – centrální jednotka ABS (abs, systém proti zablokování), centrální jednotka ESP (systém dynamické stabilizace) |
| F30 | 10A MODULO3 – Spínač na levé straně předního panelu, BCM |
| F31 | 15A NTO STRG – Vyhřívaný volant |
| F32 | 20A FRT S / HTR – Ovladač vyhřívání sedadla řidiče / předního spolujezdce |
| F33 | 25A SICUREZZA WDW – Blokuje elektrické okno zvedáku dveří řidiče s ochranou proti přiskřípnutí |
| F34 | 20A RR S / FITR – Ovladač vyhřívání zadních sedadel |
| F35 | 7,5A TAIL LH – Zadní světlo levé (vstup/výstup), světlo registrační značky levé/pravé, světlomet levý |
| F36 | 10A RISERVA 3 – Rezerva |
| F37 | 10A MODULO2 – Centrální jednotka klimatizace, světlomety levý/pravý, hlavní jednotka audio systému nebo multimediálního navigačního systému (rádio, GU), centrální jednotka vyhřívání sedadla řidiče/spolujezdce, vyhřívání volantu, centrální jednotka E-Call |
| F38 | 10A MODULO1 – BCM (modul řízení karoserie), SLM (modul připomínky na bezpečnostní pásy a osvětlení) |
| F39 | 10A A / BAG – centrální jednotka SRS (systém airbagů) |
| F40 | 25A P / WDW RH - Hlavní spínač elektrického okna zvedáku, spínač elektrického okna předního spolujezdce |
| F41 | 25A P / WDW LH – Hlavní spínač pro elektrické zvedáky oken |
| F42 | 10A START – Automatická převodovka (automatická převodovka): spínač režimu převodovky (spínač rozsahu), manuální převodovka (manuální převodovka): ECM/PCM, pojistková skříňka motorového prostoru (relé 1), centrální jednotka systému Smart Key (elektronický klíč, bezklíčový přístup) |
| F43 | 10A ENG E4 – ECM / PCM, modul imobilizéru, ovladač systému Smart Key (elektronický klíč, bezklíčový přístup) |
| F44 | 10A CLUSTER – Skupina indikátorů |
| F45 | 7.5AA / BAG IND – Skupina indikátorů |
| F46 | 7,5A MDPS1 – jednotka MDPS (jednotka řízení EUR (elektrická asistence řízení)) |
Pro zapalovač cigaret, pojistky 8 a 9 odpovídají 20A, označené jako POWER OUTLET.

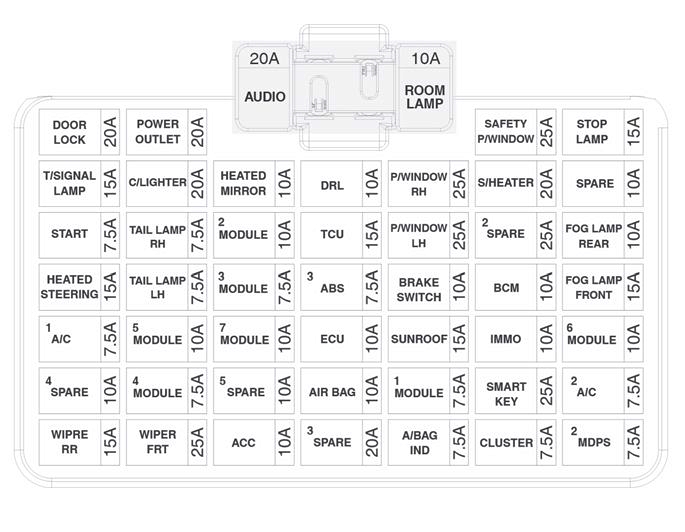

Typ 2
Diagram
Úloha
| ZAVŘÍT DVEŘE | Blokování konektoru I/P 20A (relé pro odblokování zadního víka, relé pro zamykání/odemykání dveří, relé pro odblokování s dvěma otáčkami) |
| ZÁSUVKY NAPÁJENÍ | Zásuvka napájení 20A |
| BEZPEČNOST P/OKNO | 25A Modul okna napájení řídicí jednotky bezpečnosti |
| ŽÁROVKA STOP | 15A Blokování připojení I/P (elektronický modul signálu stop) |
| SIGNÁLNÍ ŽÁROVKA | 15A BCM, SLM |
| C/ZAPALOVAČ CIGARET | Zapalovač cigaret 20A |
| ZRCÁTKO S OHŘEVEM | 10A Vnější zrcátko napájení řidiče, vnější zrcátko napájení spolujezdce, modul řízení klimatizace |
| DRL | 10A BCM |
| P/OKNO PRAVÉ | Hlavní spínač okna napájení 25A, spínač okna napájení spolujezdce |
| S/OHŘÍVAČ | Modul řízení vytápění předních sedadel 20A |
| REZERVA1 | — |
| ZAČÁTEK | 7,5S S inteligentním klíčem: ECM/PCM, blokování konektoru E/R (relé pro startování), modul řízení inteligentního klíče / bez inteligentního klíče: relé alarmu proti krádeži, spínač rozsahu převodovky, zapalování a spínač spojky |
| ŽÁROVKA ZADNÍ PRAVÁ | 7,5A Přední světlomet RH, kombinovaná zadní žárovka (OUT) RH, registrační žárovka RH, kombinovaná zadní žárovka (IN) RH, ILL (+) |
| MODUL2 | Modul 10A FCA, spínač Crash Pad |
| TCU | Blokování konektorů 15A E/R (pojistka – ŽÁROVKA B/UP), páka převodovky A/T, spínač rozsahu převodovky, spínač žárovky stop |
| P/OKNO LH | Hlavní spínač okna napájení 25A |
| REZERVA2 | — |
| ŽÁROVKA MLHOVÉHO SVĚTLA ZADNÍ | 10 A |
| VOLANT S OHŘEVEM | 15A Hodinová pružina |
| ŽÁROVKA ZADNÍ LEVÁ | 7,5A Přední světlomet LH, registrační žárovka LH, kombinovaná zadní žárovka (OUT) LH, kombinovaná zadní žárovka (IN) LH |
| MODUL3 | Modul řízení vytápění předních sedadel 7,5 A, audio, elektrochromatické zrcátko, modul řízení klimatizace, hodinová pružina, indikátor páky převodovky A/T |
| ABS3 | Blokování připojení E/R 7,5 A (univerzální kontrolní konektor), modul ESC |
| SPÍNAČ BRZDY | Modul řízení inteligentního klíče 10A, spínač žárovky stop |
| BCM | 10A BCM |
| SVĚTLO MLHOVÉ SVĚTLO PŘEDNÍ | 15A Blok připojení I/P (relé mlhového světla předního) |
| A/C1 | Blok připojení E/R 7,5 A (relé ventilátoru), modul řízení klimatizace |
| MODULO5 | 10A Motor střechy s otevíráním, modul řízení vytápění předních sedadel |
| MODULO7 | Jednotka TPMS 10A |
| ECU | 10A ECM/PCM, modul imobilizéru, modul inteligentního řízení klíče |
| OTEVÍRATELNÁ STŘECHA | Motor otevíratelné střechy 15A |
| IMMO. | Modul imobilizéru 10A |
| MODULO6 | Elektromagnet klíče 10A |
| RISERVA4 | — |
| MODULO 4 | 7,5A SLM, BCM, blok klíče |
| RISERVA5 | — |
| AIRBAG | Modul řízení SRS 10A, senzor detekce cestujících |
| MODULO 1 | 7,5A BCM, SLM, blok klíče |
| INTELIGENTNÍ KLÍČ | Modul řízení inteligentního klíče 25A |
| A/C2 | 7,5A |
| ZADNÍ TERGICRISTALLO | Multifunkční spínač 15A, motor zadního stěrače, relé zadního stěrače |
| TERGICRISTALLO | Multifunkční spínač 25A, motor předního stěrače, blok připojení E/R (relé Lo stěrače) |
| ACC | 10A Blok připojení I/P (relé zásuvky napájení), BCM, SLM, Audio, Blok klíče spínače napájení vnějšího zrcátka, modul řízení inteligentního klíče, USB nabíjecí zásuvka |
| RISERVA 3 | — |
| A/TORBA IND | Skupina ukazatelů 7,5 A, modul řízení klimatizace |
| GRUPPO | Skupina ukazatelů 7,5 A |
| MDPS2 | Jednotka MDPS 7,5A |
| AUDIO | Audio 20A |
| STANZA LP | 10A Blok připojení I/P (relé lampy v místnosti), stropní lampa konzoly, modul řízení klimatizace, SLM, BCM, automatický senzor světla a foto, modul TPMS, skupina přístrojů, datový rozhraní konektor, lampa v místnosti, lampa v místnosti zavazadlového prostoru, elektrochromatické zrcátko |
Motorový prostor

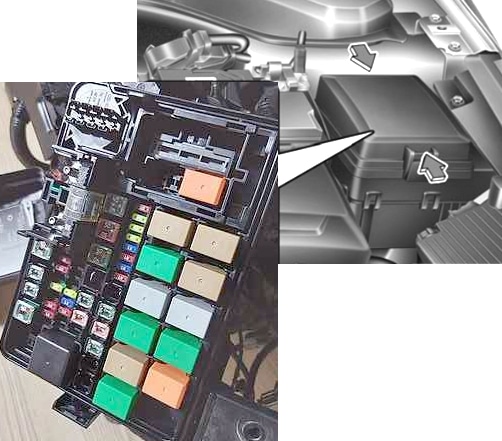

Hlavní pojistková skříňka
Nachází se vedle baterie, na levé straně motorového prostoru.

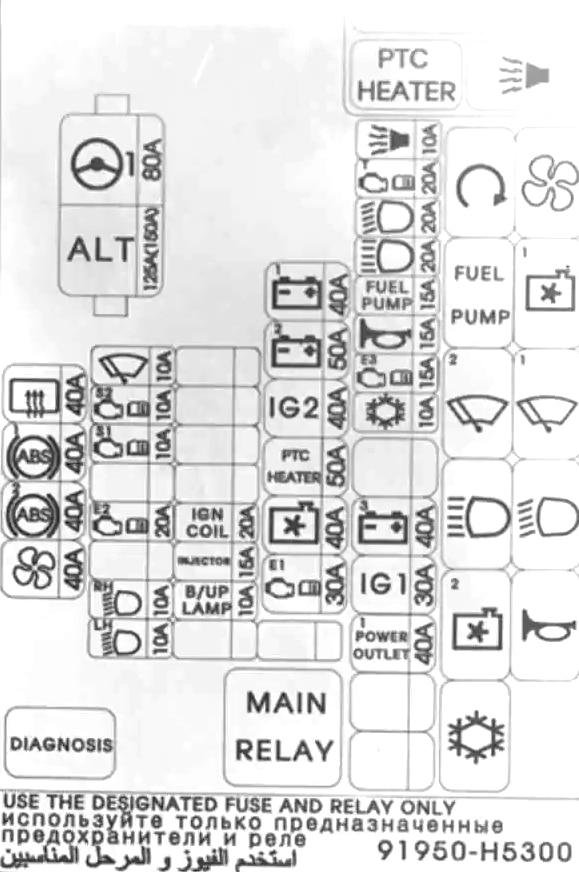

Schéma 1
Určení
| MDPS1 | Jednotka 80A MDPS (jednotka řízení EUR (elektrická asistence řízení)) |
| TUTTO | 125/150A Pojistková skříňka, motorový prostor (pojistka – F3, F4, F5, F6) |
| RR DISGELAMENTO | 40A Relé vyhřívání zadního okna (pojistková skříňka palubní desky) |
| ABS1 | Jednotka řízení ABS/ESP 40A (ABS/ESP, systém proti zablokování) |
| ABS2 | Jednotka řízení ABS/ESP 40A (ABS/ESP, systém proti zablokování) |
| VENTILATORE | Pojistková skříňka motorového prostoru 40A (relé 2 – relé ventilátoru klimatizace) |
| TERGICRISTALLO | 10A Sklo stěrače elektrického motoru (stěrače), multifunkční spínač (spínač sloupku řízení), pojistková skříňka motorového prostoru (relé 6) |
| ENG S2 | 10A Lambda sonda (horní), lambda sonda (dolní), pojistková skříňka motorového prostoru (relé 4, relé 9), elektroventil pro kontrolu recyklace par paliva, elektroventil s variabilní geometrií |
| ENG S1 | 10A Ventil pro kontrolu oleje č. 1 (vstup / výstup), pojistková skříňka motorového prostoru (relé 3, relé 11) |
| ENG E2 | 15A ECM / PCM (jednotka řízení motoru / automatické převodovky (ECU)) |
| H/LP RH | 10A Světlomet, pravý |
| H/LP LH | 10A Světlomet, levý |
| COIL DI ACCENSIONE | 20A Cívky zapalování č. 1 – 4, kondenzátor |
| INIEZIONE | 15A ECM/PCM (řídicí jednotka (ECU) motoru/automatické převodovky), vstřikovače č. 1-4 |
| B/UP LP | 10A spínač světla couvání |
| BATT1 | 40A Pojistková skříňka připojení palubní desky (pojistky – F15, F16, F20, F21, F22, F23) |
| BATT2 | 50A Pojistková skříňka připojení přístrojové desky (pojistka – F32, F33, F34, relé elektrického zvedáku okna) |
| IG2 | Spínač zapalování 40A, blok připojení PDM (relé IG2), relé 1 |
| C/VENTILATORE | 40A Ventilátor chladiče motoru, pojistková skříňka připojení motorového prostoru (relé 4, relé 9) |
| POL E1 | 30A Hlavní relé, pojistková skříňka připojení motorového prostoru (pojistka – Relé 13) |
| B/Allarme | 10A Siréna varování, pojistková skříňka připojení navíc (relé 15) |
| ENG T | 20A PCM (řídicí jednotka motoru, ECU) |
| LO/H LP | 20A Světla potkávací, pojistková skříňka připojení motorového prostoru (relé 8) |
| ALTA/ALTA LP | 20A Pojistková skříňka připojení v motorovém prostoru pro dálková světla (relé 7) |
| F/POMPA | 15A Čerpadlo paliva (čerpadlo benzínu), pojistková skříňka připojení motorového prostoru (relé 3) |
| CLACSON | 15A Klakson (klakson), pojistková skříňka připojení motorového prostoru (relé 10) |
| POL E3 | 15A ECM / PCM (řídicí jednotka motoru / automatická převodovka (ECU)) |
| A / KON | 10A Klimatizace (klimatizace, elektromagnetická spojka kompresoru klimatizace), pojistková skříňka připojení motorového prostoru (relé 11) |
| BATT3 | 40A Pojistková skříňka připojení palubní desky (pojistky – F1, F5, F6, relé světel polohy (lampy)) |
| IG1 | Spínač zapalování 30A, pojistková skříňka relé PDM (relé IG1, relé ACC) |
| P/ USCITA1 | 40A Zásuvka zapalovače cigaret, pojistková skříňka připojení palubní desky (relé zásuvky napájení) |
Pojistka označená jako P/OUTLET1 přítomná v tomto zařízení může být také zodpovědná za fungování zapalovačů cigaret nebo USB zásuvek.

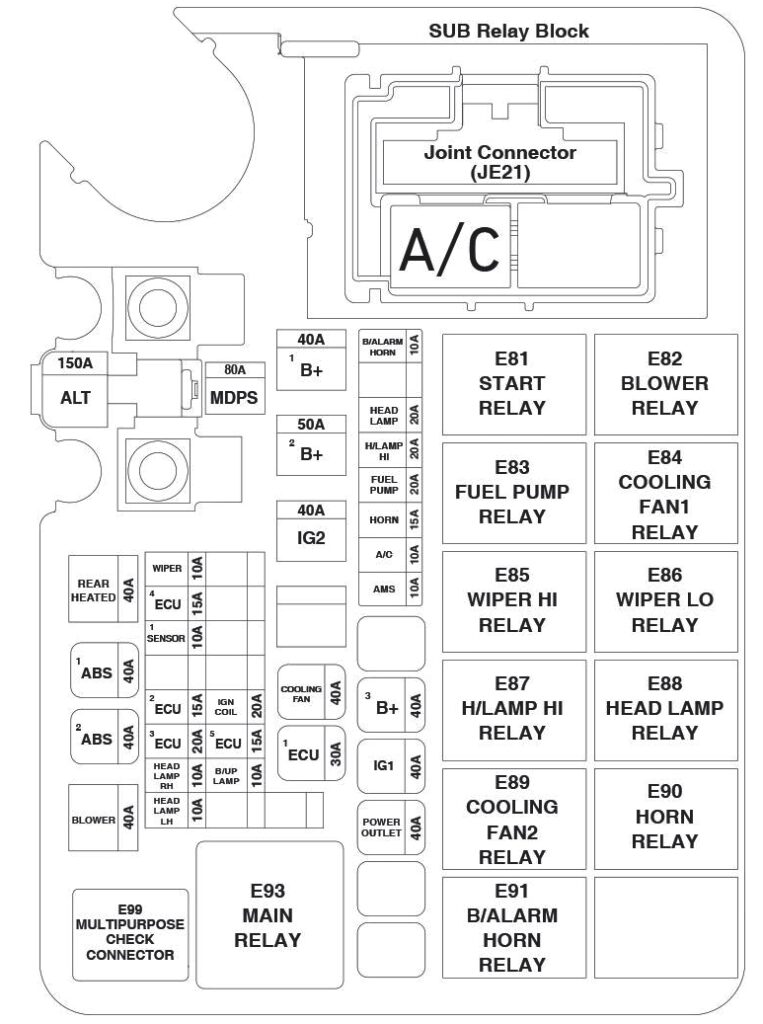

Schéma 2
Úloha
| MDPS | 80 | Jednotka MDPS |
| ALT | 150 | Blok připojení E/R (pojistka – ABS1, ABS2, VENTILÁTOR, VYHŘÍVÁNÍ ZADNÍ ČÁSTI) |
| POSTERIOR RISCALDATO | 40 | Blok připojení I/P (relé vyhřívače zadního skla) |
| ABS1 | 40 | Modul ESC, univerzální kontrolní konektor |
| ABS2 | 40 | Modul ESC |
| VENTILATORE | 40 | Blok připojení E/R (relé ventilátoru) |
| TERGICRISTALLO | 10 | Motor předního stěrače, multifunkční spínač, blok připojení E/R (relé LO stěrače) |
| ECU4 | 15 | ECM/PCM |
| CENSORE1 | 10 | Ventil kontroly oleje č. 1/#2, blok připojení E/R (relé 1/2 ventilátoru chlazení), senzor kyslíku (vysoký), senzor kyslíku (nízký), elektromagnetický ventil variabilního vstupu, blok pomocného relé (relé klimatizace) Elektromagnetický ventil, uzavírací ventil nádrže |
| ECU2 | 15 | ECM/PCM |
| ECU3 | 20 | ECM/PCM |
| FARO DESTRO | 10 | Přední světlomet RH |
| FARO SINISTRO | 10 | Levý světlomet |
| COIL DI ACCENSIONE | 20 | Zapalovací cívka č. 1~#4, kondenzátor |
| ECU5 | 15 | ECM/PCM, blok připojení E/R (relé čerpadla paliva) |
| ŽÁROVKA B/UP | 10 | Spínač rezervní žárovky |
| B+1 | 40 | Blok připojení I/P (pojistka – DRL, MLHOVÁ SVĚTLA PŘEDNÍ, ŽÁROVKA STOP, MODULE6, Konektor napájení (AUDIO, ŽÁROVKA DO POKOJE)) |
| B+2 | 50 | Blok připojení I/P (pojistky – IMMO, SMART KEY1, SPÍNAČ BRZDY, BCM, BEZPEČNOST P/FENESTRA, S/OHŘEV, otevírací střecha, relé okna napájení) |
| IG2 | 40 | Spínač zapalování, pojistková skříňka PDM (relé IG2), blok připojení E/R (relé startování) |
| VENTILÁTOR CHLAZENÍ | 40 | Blok připojení E/R (relé 1/2 ventilátoru chlazení) |
| ECU1 | 30 | Blok připojení E/R (pojistka – ECU3, ECU4, hlavní relé) |
| B/SIGNÁL ALARMU | 10 | Relé akustického signálu B/Alarm |
| HLAVNÍ ŽÁROVKA | 20 | Blok připojení E/R (relé hlavních světel) |
| H/VYSOKÁ ŽÁROVKA | 20 | BEZ DRL: Blok připojení E/R (relé H/vysoká žárovka) S DRL: SLM, BCM |
| ČERPADLO PALIVA | 20 | Blok připojení E/R (relé čerpadla paliva) |
| KLAKSON | 10 | Blok připojení E/R (relé klaksonu) |
| Klimatizace | 10 | Blok pomocných relé (relé klimatizace) |
| AMS | 10 | Senzor baterie |
| B+3 | 40 | Blok připojení I/P (pojistka – ŽÁROVKA T/SIGNÁL, BLOK DVEŘÍ, relé zadní žárovky) |
| IG1 | 40 | Spínač zapalování, pojistková skříňka PDM (relé IG1, relé ACC) |
| ZDROJE NAPÁJENÍ | 40 | Blok připojení I/P (relé výstupu napájení) |
Přídavná pojistková skříňka
Namontovaná na pravé straně motorového prostoru.
Dekódování
- FR HTD LH – 40A Relé vyhřívání (vyhřívání) předního skla (levá strana)
- FR HTD RH – 40A Relé vyhřívání (vyhřívání) předního skla (pravá strana)
- FR HTD – 10A Spínač na předním panelu (spínač vyhřívání (vyhřívání) předního skla)
- RLY. – Vyhřívané relé předního skla
