Hyundai i30 (2007-2018) – pojistková skříňka
Hyundai

Hyundai i30 (2007-2018) – pojistková skříňka

Martin Dvořák

V tomto článku najdeš diagramy pojistkové skříňky Hyundai i30 (2007–2018), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Hyundai i30 (2007-2012) – schéma pojistkové skříňky

Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012.

Pojistková skříňka v kabině

Schéma pojistkové skříňky

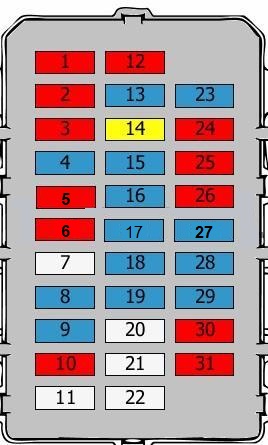

Detailní schéma pojistkové skříňky pro Hyundai i30 (2007-2012).

Hyundai i30 – pojistky – popis

Č. Ampéry [A] Popis
Č. Ampéry [A] Popis
1 10 A Relé startéru;

Relé alarmu;

Řídicí jednotka motoru.
2 10 A Klimatizace;

Řídicí jednotka motoru;

Spínač brzdy (automatická převodovka).
3 10 A Klimatizace;

Řídicí jednotka motoru;

Nastavení zrcátek.
4 15A Spínač vyhřívaných předních sedadel;

Řídicí jednotka vyhřívaného sedadla.
5 10 A Klimatizace;

Relé ventilátoru;

Řídicí jednotka otevírací střechy;

Senzor deště;

Řídicí jednotka karoserie (BCM);

Senzor teploty v autě;

Elektrochromatické zrcátko;

Relé vyhřívaného palivového filtru.
6 10 A Relé světlometů
7 25A Spínač stěračů, předních a zadních;

Motor předních stěračů;

Relé předních stěračů.
8 15A Spínač stěračů, předních a zadních;

Motor zadního stěrače;

Relé zadního stěrače.
9 15A Řídicí jednotka karoserie (BCM)
10 10 A Relé zadního mlhového světla
11 25A Spínač okna řidiče;

Spínač, zadní okna;

Spínač okna spolujezdce.
12 10 A Audio;

Řídicí jednotka zámku automatické převodovky;

Spínač zrcátek;

Digitální hodiny;

Řídicí jednotka navigace;

Inteligentní audio převodník Stop and Go (ISG).
13 15A Zapalovač
14 20A Řídicí jednotka otevírací střechy;

Relé kontroly dveří.
15 15A Odmlžování předního skla
Č. Ampéry [A] Popis
16 15A Spínač páky automatické převodovky;

Spínač brzdových světel.
17 15A Konektor datové sběrnice;

Přístrojová deska;

Osvětlení zavazadlového prostoru;

Vnitřní osvětlení;

Klimatizace;

Řídicí jednotka senzoru tlaku pneumatik;

Řídicí jednotka karoserie (BCM);

Spínač otevírací střechy;

Asistence při parkování;

Spínač zrcátka;

Digitální hodiny.
18 15A Řídicí jednotka audia;

Navigace;

Inteligentní audio převodník Stop and Go (ISG).
19 15A Motor zámku zadního víka;

Řídicí jednotka karoserie (BCM);

Relé zámku zadního víka.
20 25A Elektrická zadní okna;

Zesilovač;

Elektrická okna spolujezdce;

Elektrická okna řidiče;

Inteligentní převodník Stop and Go (ISG) AMP.
21 25A Elektrické zadní okno na levé straně;

Elektrické okno řidiče;

Elektrické okno spolujezdce.
22 25A Spínač okna řidiče;

Spínač, zadní okna;

Spínač okna spolujezdce.
23 15A Lisování napájení
24 10 A Spínač výstražných světel
25 10 A Kontrolka airbagu;

Klimatizace;

Airbag spolujezdce.
26 10 A Přístrojová deska;

Řídicí jednotka karoserie (BCM);

Řídicí jednotka zámku automatické převodovky;

Vyhřívaná přední sedadla;

Řídicí jednotka senzoru tlaku pneumatik;

Inteligentní spínač Stop and Go (ISG);

Inteligentní audio převodník Stop and Go (ISG);

Inteligentní převodník Stop and Go (ISG) AMP.
27 15A Přídavný bezpečnostní systém (SRS);

Klimatizace.
28 15A EPS
29 15A Lisování napájení zadního;

Relé výstražných světel;

Spínač výstražných světel.
30 10 A Pravé zadní světlo;

Pravý světlomet;

Obcházení;

Relé předních mlhových světlometů;

Relé reostatu.
31 10 A Levý světlomet;

Osvětlení registrační značky;

Spínač zadního víka;

Levé zadní světlo.

Pojistková skříňka modulu ICM v kabině.

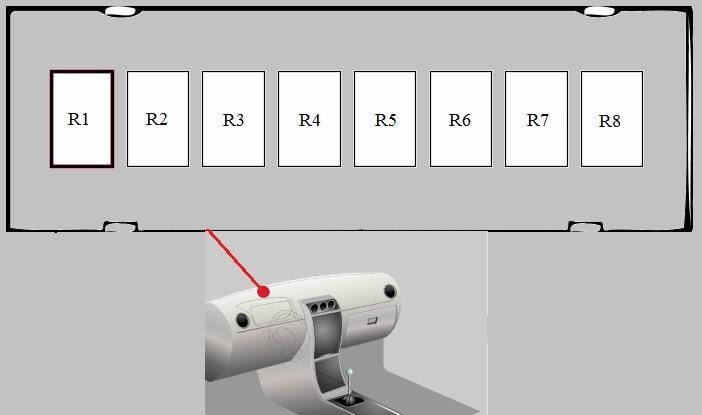

Umístění pojistkové skříňky modulu ICM v kabině Hyundai i30 (2007-2012).

Relé R1 – Relé blokování dveří
Relé R2 – Relé odblokování dveří
Relé R3 – Zadní mlhové světlo
Relé R4 – Relé klaksonu alarmu
Relé R5 – Relé senzoru deště, relé klaksonu alarmu
Relé R6 – Relé nouzových světel
Relé R7 – Relé blokování
Relé R8 – Odmrazování předního skla

Pojistková skříňka v motorovém prostoru

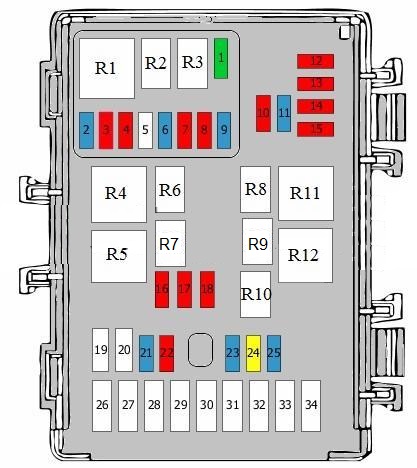

Pohled na pojistkovou skříňku umístěnou v motorovém prostoru Hyundai i30 (2007-2012).

Č. Ampéry [A] Popis
Č. Ampéry [A] Popis
1 30A Hlavní relé
2 15A Imobilizér;

Senzor polohy vačkového hřídele;

Elektromagnetický ventil čištění nádrže;

Senzor kyslíku před katalyzátorem;

Senzor kyslíku za katalyzátorem.
3 10 A Řídicí jednotka motoru
4 10 A Relé ventilátoru kondenzátoru;

Ventil pro regulaci oleje;

Aktuátor volnoběhu;

Relé palivového čerpadla.
5 nepoužívá se
6 15A Vstřikovače klimatizace
7 10 A Klimatizace
8 10 A Řídicí jednotka motoru;

Senzor baterie.
9 15A Relé palivového čerpadla;

Přídavné relé palivového čerpadla.
10 10 A Pojistka rezervní
11 15A Pojistka rezervní
12 10 A Řídicí jednotka ABS;

Řídicí jednotka ESP;

Senzor náklonu.
13 10 A Spínač brzdových světel

Multifunkční spínač
14 10 A Relé zapalování;

Cívky zapalování.
15 10 A Řídicí jednotka motoru;

Spínač brzdových světel;

Senzor rychlosti vozidla;

Generátor impulsů automatické převodovky.
16 10 A Světlomet levý;

Spínač vyrovnávání světlometů;

Aktuátor vyrovnávání levého světlometu.
17 10 A Světlomet pravý;

Aktuátor vyrovnávání pravého světlometu;

Přístrojová deska.
18 10 A Pojistka rezervní
19 40A ABS;

ESP.
20 20A ABS
ESP
21 15A Relé předních mlhových světel
22 10 A Pojistka rezervní
Leggere  Hyundai Santa Fe CM (2006-2012) – pojistková skříňka
Č. Ampéry [A] Popis
23 15A Pojistka rezervy
24 20A Relé světlometů
25 15A Relé klaksonu;

Relé alarmu.
26 80A Řídicí jednotka ESP
27 40A Relé zapalování;

Spínač zapalování.
28 40A Relé vyhřívaného zadního okna;

Zrcátko vyhřívané.
29 40A Relé ventilátoru kondenzátoru
30 40A Relé ventilátoru
31 150A Hlavní pojistka
32 30A Klíč zapalování
33 50A Relé zadních světel;

Relé ovládání oken;

Pojistková skříňka v motorovém prostoru, pojistky 10, 11, 20 – 22, 30, 31.
34 50A Pojistková skříňka v motorovém prostoru, pojistky 14 – 19, 29
R1 Hlavní relé
R2 Klimatizace
R3 Relé palivového čerpadla;

Přídavné relé palivového čerpadla.
R4 Relé ventilátoru
R5 Relé startéru
R6 Relé světlometů
R7 Relé mlhového světla
R8 Relé klaksonu
R9 Relé stěračů
R10 Relé světlometů
R11 Relé chladicího ventilátoru
R12 Relé chladicího ventilátoru

Hyundai i30 (2013-2018) – schéma pojistkové skříňky

Rok výroby:2013, 2014, 2015, 2016, 2017, 2018.

Pojistková skříňka v kabině

Schéma pojistkové skříňky

Přehledné schéma pojistkové skříňky pro model Hyundai i30 (2013-2018).

Č. Ampéry [A] Popis
Č. Ampéry [A] Popis
1 7,5A Relé startéru;

Spínač zapalování;

Spínač rozsahu převodovky;

Řídicí jednotka motoru;

Spínač rozsahu převodovky.
2 15A Řídicí jednotka SRS;

Řídicí jednotka klimatizace.
3 7,5A Přístrojová deska
4 7,5A Řídicí jednotka asistence řízení
5 15A Přední napájecí konektor
6 7,5A Řídicí jednotka bezklíčového přístupu;

Řídicí jednotka karoserie (BCM).
7 7,5A Řídicí jednotka klimatizace
8 7,5A Relé řízení sjezdu (HDC);

Řídicí jednotka elektrické parkovací brzdy;

Senzor parkování;

Systém couvací kamery.
9 10 A Světlomety;

Adaptivní světlomety.
10 7,5A Senzor parkování vzadu;

Klimatizace;

Spínač Stop and Go;

Řadicí páka automatické převodovky;

Světlomety;

Elektrochromatické zrcátko;

Senzor vody, palivový filtr.
11 20A Pojistková skříňka a relé v motorovém prostoru, pojistky 27 – 31
12 7,5A Řídicí jednotka imobilizéru
nebo řídicí jednotka bezklíčového přístupu
13 20A Zapalovač;

Zadní napájecí konektor.
14 10 A Spínač elektrických zrcátek;

Audio převodník;

DC-DC;

Hodiny;

Navigace a multimediální displej.
15 10 A Elektrická zrcátka;

Ovladač motoru;

Ovladač klimatizace.
16 7,5A Řídicí jednotka karoserie (BCM);

Řídicí jednotka senzoru tlaku pneumatik;

Audio;

Vyhřívané sedadlo řidiče;

Vyhřívané sedadlo spolujezdce;

Přístrojová deska.
17 10 A Nepoužívá se
18 20A Nepoužívá se
19 20A Otevíratelná střecha
20 15A Multifunkční spínač;

Relé zadního stěrače;

Motor zadního stěrače.
21 15A Nepoužívá se
Č. Ampéry [A] Popis
22 20A Ovladač klimatizace;

Odpor ventilátoru.
23 20A Osvětlení dveří;

Vnitřní osvětlení;

Osvětlení odkládací schránky;

Osvětlení zavazadlového prostoru;

Spínač výstrahy dveří;

Osvětlení kosmetického zrcátka.
24 20A Relé zadního víka;

Zámek zadního víka;

Systém couvací kamery.
25 7,5A Pojistková skříňka a relé v motorovém prostoru, pojistky 27 – 31
26 15A Relé kontroly sjezdu (HDC);

Relé brzdového světla.
27 15A Nepoužívá se
28 7,5A Řídicí jednotka karoserie (BCM);

Řídicí jednotka bezklíčového přístupu.
29 10 A Nepoužívá se
30 15A Audio převodník DC-DC;

Navigace a multimediální displej.
31 25A Relé elektrického okna;

Systém zabezpečení pro elektrická okna.
32 7,5A Spínač startování a zastavení motoru;

Řídicí jednotka bezklíčového přístupu.
33 10 A Relé zadního mlhového světla
34 25A Relé senzoru deště;

Multifunkční spínač;

Relé stěračů;

Motor stěračů.
35 7,5A Relé PTC ohřívače;

Ionizátor HVAC;

Otevíratelná střecha;

Senzor deště;

Relé trysek světlometů;

Provozní převodník DC-DC;

Relé ohřívače paliva;

Ionizátor HVAC;

Ohřívač PTC;

Otevíratelná střecha, relé 2;

Ohřívač PTC, relé 3;

Senzor deště;

Relé trysek světlometů;

Provozní převodník DC-DC.
36 7,5A Řídicí jednotka imobilizéru
37 25A Nepoužívá se
38 25A Řídicí jednotka bezklíčového přístupu
39 10 A Elektrické zrcátko
40 7,5 Relé ventilátoru;

Řídicí jednotka klimatizace.
41 20A Řídicí jednotka monitoru tlaku pneumatik;

Řídicí jednotka karoserie (BCM);

Přístrojová deska;

Senzor deště a světla;

Spínač elektrických zrcátek;

Hodiny;

Konektor datové sběrnice.
42 25A Relé elektrického okna;

Systém zabezpečení pro elektrická okna.
43 20A Relé odemknutí dveří;

Relé zamykání.
44 30A Spínač nastavení sedadla řidiče
Leggere  Hyundai ix35 (Hyundai Tucson 2) – pojistková skříňka

Pojistková skříňka relé modulu ICM v kabině.

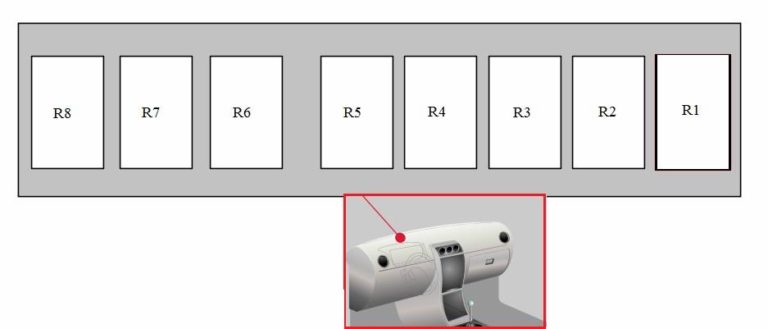

Pojistková skříňka relé modulu ICM v interiéru Hyundai i30 (2013-2018).

Relé R1 – Relé blokování
Relé R2 – Relé zadních mlhových světel
Relé R3 – Relé senzoru deště
Relé R4 – Relé zadního stěrače
Relé R5 – Relé výstražného klaksonu
Relé R6 – Relé elektrického otevírání zrcátek
Relé R7 – Relé kontroly sjezdu (HDC)
Relé R8 – Relé odmrazování zadního okna

Pojistková skříňka v motorovém prostoru

Hlavní pojistková skříňka v motorovém prostoru vozu Hyundai i30 (2013-2018).

Č. Ampéry [A] Popis
Č. Ampéry [A] Popis
1 80A Elektronická asistence řízení
2 60A Pojistková skříňka a relé v kabině, pojistky 19, 25, 32, 38, 43
3 40A Relé ventilátoru
4 40A Řídicí jednotka ESP;

Řídicí jednotka ABS;

Multifunkční ovládací konektor.
5 40A Hlavní relé motoru

Dodatečná pojistka a pojistková skříňka v motorovém prostoru, pojistky 32 – 34
6 40A Relé vyhřívaného zadního skla
7 60A Vyhřívač PTC
8 60A Pojistková skříňka a relé v kabině, pojistky 23, 30, 41
9 20A Řídicí jednotka ESP;

Řídicí jednotka ABS;

Multifunkční ovládací konektor.
10 40A Spínač zapalování;

Relé zapalování 1;

Relé příslušenství.
11 50A Ventilátor chlazení, relé při nízké rychlosti;

Ventilátor chlazení, relé při vysoké rychlosti.
12 30A Elektrická řídicí jednotka parkovací brzdy
13 40A Spínač zapalování;

Relé startéru 1;

Relé zapalování 2.
14 30A Elektrická řídicí jednotka parkovací brzdy
15 15A Řídicí jednotka motoru
16 15A Relé klaksonu;

Relé varovného klaksonu.
17 20A Vyhřívaná sedadla
18 10 A Spínač brzdových světel;

Řídicí jednotka bezklíčového přístupu.
19 15A Relé odmrazování zadního skla
20 20A TCM
21 Nepoužito
22 Nepoužito
Č. Ampéry [A] Popis
23 50A Pojistková skříňka a relé v kabině, pojistky 23, 31, 37, 42
24 50A Relé vytápění paliva
25 10 A Ovladač motoru;

Senzor deště.
26 Nepoužito
27 10 A Spínač brzdových světel;

Zadní kombinovaná světla;

Systém couvací kamery;

Řídicí jednotka karoserie (BCM);

Elektrochromatické zrcátko;

Přístrojová deska;

Navigační a multimediální jednotka.
28 15A Spínač rozsahu převodovky
nebo
Spínač rozsahu převodovky TCM
29 15A Relé startéru 1;

Zapalovací cívky;

Kondenzátor.
30 10 A Řídicí jednotka ESP;

Řídicí jednotka ABS;

Senzor rychlosti odchylky;

Relé nouzového zastavení.
31 10 A Měřicí přístroj hmotnostního průtoku vzduchu;

Spínač brzdových světel;

Řídicí jednotka motoru.
32 25A Rezervní pojistka
33 7,5A Rezervní pojistka
R1   Relé vyhřívaného zadního okna
R2   Relé nouzového zastavení
R3   Relé zapalování 1
R4   Relé stěračů
R5   Relé startéru
R6   Relé zapalování 2
R7   Relé PTC vytápění;

Relé vytápění paliva
R8   Relé příslušenství
R9   Relé ventilátoru
R10   Relé klaksonu
R11   Ventilátor chlazení, relé na nízkou rychlost
R12   Ventilátor chlazení, rychlé relé
Leggere  Hyundai Elantra VII (2021)

Pojistková skříňka č. 2 v motorovém prostoru (pouze diesel)

Schéma pojistkové skříňky

Kompletní schéma pojistkové skříňky pro Hyundai i30 druhé generace (2013-2018).

Pojistka 1 – Vyhřívač PTC, relé 3 (50,0 A)
Pojistka 2 – Vyhřívač PTC, relé 2 (50,0 A)
Pojistka 3 – Vyhřívač PTC, relé 1 (50,0 A)
Pojistka 4 – Relé žhavicích svíček (80,0 A)
Relé R1 – Žárovka relé pro zasunutí
Relé R2 – vyhřívač PTC, relé 1
Relé R3 – vyhřívač PTC, relé 2
Relé R4 – vyhřívač PTC, relé 3

Pojistky na baterii

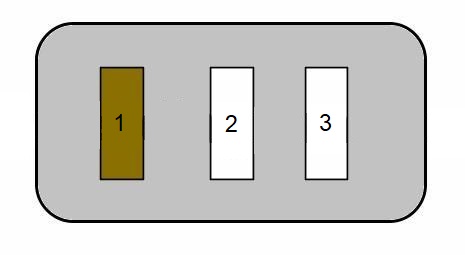

Detailní pohled na pojistky umístěné přímo na baterii Hyundai i30 (2013-2018).

Pojistka 1 – Senzor baterie (7,5 A)
Pojistka 2 – Alternátor (150,0 A)
Pojistka 3 – Dodatečná pojistka a pojistková skříňka v motorovém prostoru, pojistky 1 – 4 nebo nepoužité (150,0 A)

Dodatečná pojistková skříňka v motorovém prostoru

Dodatečná pojistková skříňka v motorovém prostoru Hyundai i30 (2013-2018).

Č. Ampéry [A] Popis
32 30A Relé ostřikovačů světlometů
33 15A Řídicí jednotka motoru
34 15A Relé palivového čerpadla
35 10 A Vstřikovače;

Relé palivového čerpadla;
36 10 A Relé startéru;

Ovladač motoru;

Regulátor tlaku paliva;

Spínač brzdových světel.
37 20A Zapalovací cívky;

Kondenzátor.
38 10 A Elektromagnetický ventil variabilních fází vačkového hřídele sacích ventilů;

Senzor polohy vačkového hřídele sacích ventilů;

Senzor polohy vačkového hřídele výfukových ventilů;

Regulační ventil oleje;

Elektromagnet pro regulaci variabilních fází vačkového hřídele sacích ventilů;

Ventil pro kontrolu obtoku;

Elektromagnetický ventil pro kontrolu škrticí klapky;

Senzor polohy vačkového hřídele;

Senzor hladiny oleje;

Turbína s variabilní geometrií (VGT);

Senzor polohy vačkového hřídele;

Senzor kyslíku;

Senzor hladiny oleje.
39 20A Řídicí jednotka motoru
40 10 A Chladicí ventilátor, relé s nízkou rychlostí;

Senzory kyslíku;

Ventil pro kontrolu obtoku;

Ventil pro kontrolu oleje;

Chladicí ventilátor, relé s nízkou rychlostí;

Senzory kyslíku;

Ventily pro kontrolu oleje;

Chladicí ventilátor, relé s nízkou rychlostí;

Ventil EGR;

Relé svíček;

PTC, relé 1.
41 10 A Rezervní pojistka
42 15A Rezervní pojistka
43 20A Rezervní pojistka
R1 Relé palivového čerpadla
R2 Relé ostřikovačů světlometů
R3 Hlavní relé motoru

O Hyundai i30 (2007-2018)

Hyundai i30, vyráběný v letech 2007 až 2018, je populární kompaktní automobil, který si získal oblibu díky své spolehlivosti a praktičnosti. Tento model byl dostupný v různých karosářských verzích včetně hatchbacku a kombi, což umožňovalo širokou škálu možností pro různé potřeby řidičů. Hyundai i30 nabízel různé motorizace, včetně benzinových a dieselových motorů, které poskytovaly vyvážený poměr výkonu a spotřeby paliva. Interiér vozidla byl navržen s důrazem na komfort a moderní technologie, což z něj dělalo atraktivní volbu pro rodiny i jednotlivce.

Schéma pojistkové skříňky Hyundai i30

Tato stránka zobrazuje schéma pojistkové skříňky pro Hyundai i30, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se v tomto modelu obvykle nachází v interiéru vozidla pod přístrojovou deskou na straně řidiče a další v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci.

Post correlati:

  1. Hyundai Getz (2002-2008) – pojistková skříňka
  2. Hyundai i30n (2018-2019) – pojistková skříňka
  3. Hyundai Elantra VII (2021)
  4. Hyundai Elantra GT (GD; 2012-2017) – pojistková skříňka
  5. Hyundai Elantra GT (PD; 2018-2019..) – pojistková skříňka
  6. Hyundai Veracruz ix55 – pojistková skříňka
  7. Hyundai Accent (i25) HC – pojistková skříňka
  8. Hyundai Elantra VI (2015-2020) – pojistková skříňka
Martin Dvořák

Martin Dvořák

Jmenuji se Martin Dvořák a dlouhodě se věnuji automobilové elektrotechnice a diagnostice vozidel. K automobilům a jejich elektrickým systémům jsem se dostal už v mládí, kdy mě začaly zajímat schémata zapojení, pojistky a řešení závad v elektroinstalaci. Postupně se z koníčku stala profese a dnes se specializuji především na pojistkové skříňky, relé a elektrické rozvody v osobních i užitkových vozech. Zabývám se vyhledáváním, kontrolou a zpracováním schémat pojistek pro různé značky a modely automobilů. Mým cílem je poskytovat přehledné a přesné informace, které pomohou řidičům i mechanikům rychle najít správnou pojistku a lépe porozumět fungování elektrické výbavy vozidla.
