Hyundai Sonata 6 (YF) – pojistková skříňka
V tomto článku naleznete diagramy pojistkové skříňky Hyundai Sonata 6 (YF), získáte informace o poloze pojistkových panelů uvnitř vozu a naučíte se přiřazení každé pojistky (rozložení pojistek).
2010, 2011, 2012, 2013 a 2014

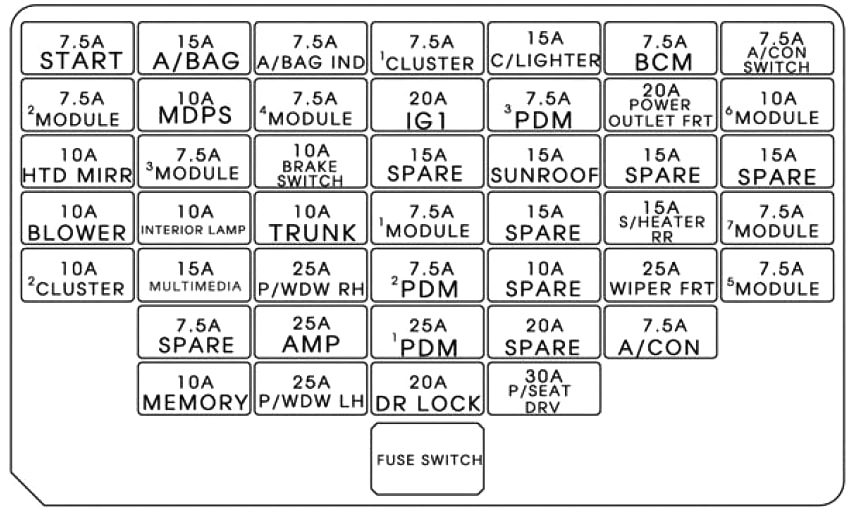

Pojistková skříňka v prostoru pro cestující
Nachází se pod přístrojovou deskou za ochranným panelem.

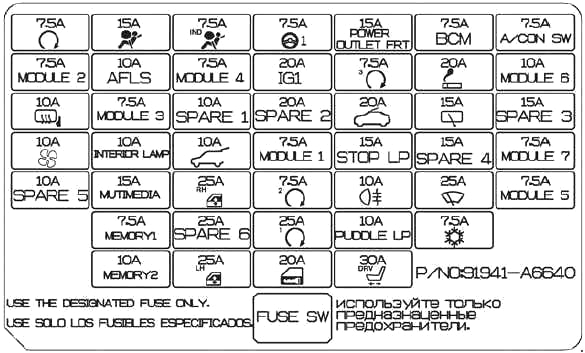

Legenda
Diagram
Určení
| START | 7,5 A Bez inteligentního klíče: Pojistková skříňka relé ICM (relé alarmu), S inteligentním klíčem: Spínač režimu automatické převodovky, ECM, pojistková skříňka a relé E/R (relé Startování 1), Modul řízení systému inteligentního klíče |
| AIRBAG | Modul řízení SRS 15A, senzor klasifikace hmotnosti pasažérů |
| A/AIRBAG IND | 7,5A Přístrojová deska |
| MDPS | 7,5A Modul řízení EPS posilovače řízení |
| ZDROJE NAPÁJENÍ | Zdroj napájení 15A (zásuvky) |
| BCM | Modul řízení systému inteligentního klíče 7,5 A, BCM |
| A/OVLÁDAČ KLIMATIZÁCIE | 7,5A Modul řízení klimatizace |
| MODUL 2 | 7,5A elektrochromatické zrcátko, spínač ESC |
| REZERVA 1 | Rezerva |
| MODUL 4 | 7,5A Senzor zadní parkovací asistence levý / pravý (uvnitř / venku), modul řízení klimatizace (klimatizace), indikátor polohy voliče automatické převodovky |
| IG1 | 20A Pojistková skříňka a relé E / R (pojistka – TCU 1, ECU 3, ABS 3) |
| PDM3 | 7,5A Modul řízení systému Smart Key |
| C/ZAPALOVAČ CIGARET | Zapalovač 20A |
| MODUL 6 | Spínač nastavení vnějšího zrcátka 10A, modul hlavní audio jednotky, audio a navigace, digitální hodiny |
| HTD ZRCADLO | 10A Spínač nastavení vnějšího zrcátka řidič/pasažér, modul řízení klimatizace |
| MODUL 3 | Zvuk 7,5 A, modul systému monitorování tlaku v pneumatikách, digitální hodiny, BCM, přístrojová deska, modul vyhřívání sedadla řidiče a pasažéra |
| OTVÍRATELNÁ STŘECHA | 15A Otevíratelná střecha |
| S/VYHŘÍVAČ ZADNÍ PRAVÝ | 15A Spínač vyhřívání zadního sedadla, pravé |
| VENTILÁTOR | Modul řízení 10A A / C (klimatizace manuální), ECM / PCM, odpor ventilátoru |
| IOD 1 | 10A Světlo zavazadlového prostoru, osvětlení pohodlí levé/pravé, vnitřní světlo, světlo stropní konzoly, spínač zapalování III. a spínač upozornění na otevřené dveře (bez systému inteligentního klíče) |
| KUFR | 10A Relé krytu zavazadlového prostoru |
| MODUL 1 | 7,5A Spínač změny sportovního režimu (AKP), elektroventil klíč (bez systému Smart Key) |
| S/TEPLÝ ZADNÍ LEVÝ | 15A Spínač vytápění zadních sedadel, levý |
| MODUL 7 | Modul řízení systému inteligentního klíče 7,5 A, BCM |
| IOD 2 | 20A Audio systémy, hlavní jednotka A/V a navigace |
| P/WDW RH | 25A Relé skla servo, pravé |
| PDM2 | 7,5A Modul řízení systému inteligentního klíče, spínač tlačítka Start Stop |
| STĚRAČ | Pojistková skříňka a relé 25A ICM (relé senzoru deště), multifunkční spínač, motor stěrače, pojistková skříňka a relé E/R (relé stěrače) |
| MODUL 5 | Ionizátor 7,5A (klimatizace), senzor deště, střešní okno |
| AMP 1 | 25A AMP (zesilovač) |
| PDM 1 | Modul řízení systému inteligentního klíče 25A |
| A / KON | Modul řízení 7.5AA/C, pojistková skříňka a relé E/R (relé ventilátoru) |
| IOD 4 | 10A Modul systému monitorování tlaku pneumatik, BCM, automatický fotografický senzor světlometu, přístrojová deska, DLC, konektor aktualizace pojistkové skříňky, elektrochromatické zrcátko, modul řízení klimatizace, digitální hodiny |
| P / WDW LH | 25A Relé skla servo levé, modul systému bezpečnosti skla servo |
| ZÁMEK DVEŘÍ | Relé zámku dveří 20A, relé odemknutí dveří, pojistková skříňka a relé ICM (relé směrových světel) |
| P/SEDADLO DRV | 30A Spínač pro manuální nastavení sedadla řidiče |
Pojistky označené jako C/LIGHTER a POWER OUTLET jsou zodpovědné za zapalovač cigaret nebo dodatečné zásuvky.

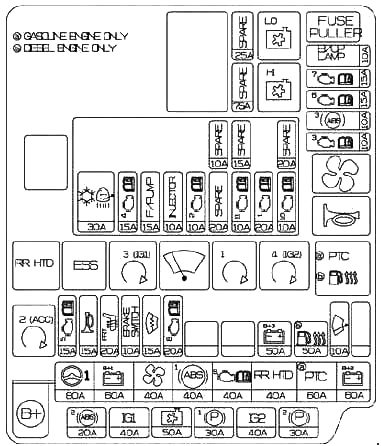

Pojistková skříňka v motorovém prostoru

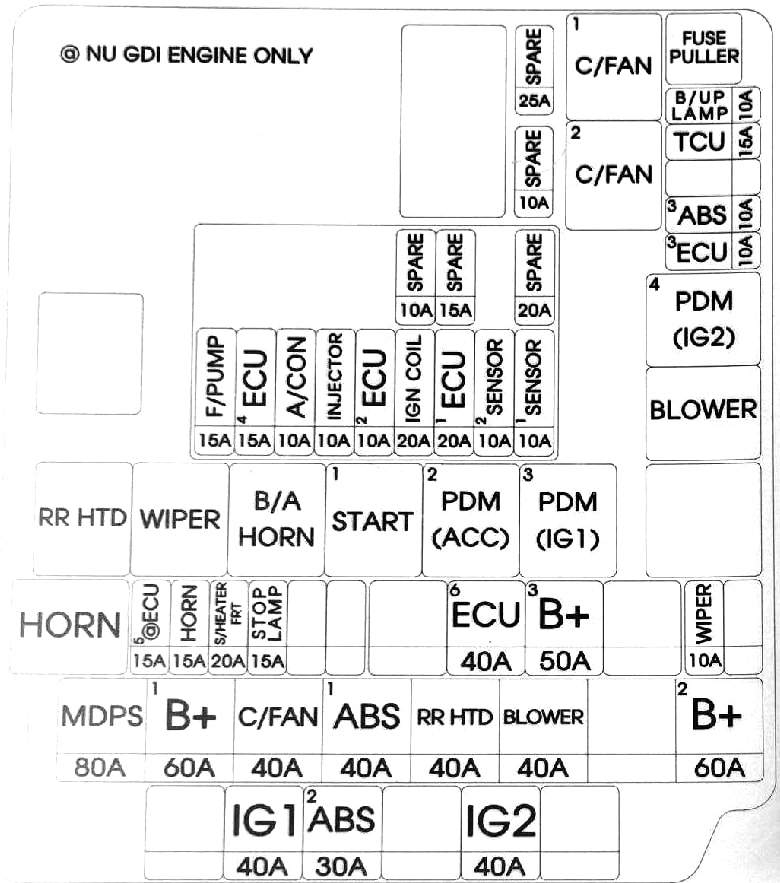

Hlavní pojistková skříňka

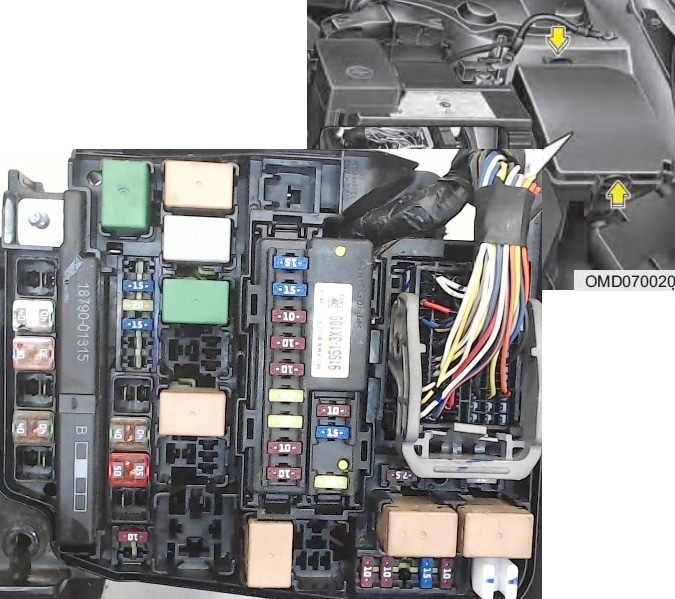

Nachází se na levé straně motorového prostoru.
Diagram
Legenda
Úloha
| MDPS | Modul řízení EPS 80A |
| B+1 | 60A Rozvodná skříňka (ARISU 1 (4CH), IPS 1, Pojistka – P / WDW LH, P / WDW RH, TRUNK, AMP 1) |
| C/VENTILÁTOR | 40A Relé ventilátoru chlazení (nízké), relé ventilátoru chlazení (vysoké) |
| ABS 1 | Modul 40A ESC, diagnostický multifunkční konektor |
| RR HTD | 40A Relé vyhřívání sedadla |
| VENTILÁTOR | 40A Relé ventilátoru chlazení |
| B+2 | 60A Rozvodná skříňka (relé klaksonu, když je aktivována směrovka, ARISU 2 (4CH), IPS (1CH), IPS (2CH), Pojistky – P / SEAT DRV, TETTO APRIBILE [SURROOF]) |
| B/UP LP | 10A elektrochromatické zrcátko, modul audio/video (A/V) a hlavní navigační jednotka, kombinace zadních světel (vnitřní) levé/pravé, spínač světla stop, BCM, přístrojová deska |
| TCU 1 | Senzor rychlosti vozidla 15A, spínač režimu automatické převodovky |
| ABS3 | Modul systému 10A ESC, diagnostický multifunkční konektor |
| ECU3 | Spínač světel stop 10A, ECM, automatická převodovka – PCM |
| STĚRAČ | 10A Senzor deště, ECM, automatická převodovka – PCM |
| B+3 | 50A Rozvodná skříňka (Pojistky – MODUL 1, PDM 1, PDM 2, DR LOCK) |
| EMS | Jednotka EMS 40A (relé řízení motoru, pojistky – ECU 4, A / CON, F / POMPA) |
| STOP LP | Spínač brzdových světel 15A, řídicí jednotka systému inteligentního klíče |
| S/ VYHŘÍVÁNÍ FRT | 20A Řídicí jednotka vyhřívání sedadla řidiče a cestujícího |
| KLAKSON | Relé klaksonu 15A |
| IG2 | 40A Bez inteligentního klíče: spínač zapnutí, relé Start 1, s inteligentním klíčem: relé PDM 4 (IG2), relé Start 1 |
| ABS 2 | Modul systému 30A ESC, diagnostický konektor multifunkční |
| IG 1 | 40A Bez inteligentního klíče: spínač zapnutí, s inteligentním klíčem: relé PDM 3 (IG1), relé PDM 2 (ACC) |
| F/ČERPADLO | 15A Relé palivového čerpadla |
| ECU 4 | 15A PCM (ACP), ECM (MKP) |
| A / KON | 10A relé kompresoru klimatizace |
| VSTŘIKOVÁNÍ | 10A Vstřikovače paliva # 1 / # 2 / # 3 / # 4, relé kompresoru klimatizace, relé palivového čerpadla |
| ECU 2 | 10A PCM (automatická převodovka), ECM (manuální převodovka) |
| CÍVKA ZAPALOVÁNÍ1 | 20A Cívky zapalování #1/#2/#3/#4, Kondenzátor |
| SENZOR 2 | 10A Modul systému imobilizéru, senzor polohy vačkového hřídele # 1 / # 2 |
| SENZOR 1 | Senzor kyslíku 10A (horní / dolní), ventil uzávěrky palivové nádrže, elektromagnetický ventil pro změnu délky sacího potrubí, ventil pro regulaci tlaku oleje pro změnu vačkového hřídele č. 1 / č. 2, elektromagnetický ventil systému emisí palivových par, relé ventilátoru systému chlazení motoru (nízký), Relé ventilátoru chlazení motoru (vysoký) |
| REZERVA | Rezerva |
Klady pozitivního pólu baterie mohou obsahovat pojistky s vysokým výkonem.

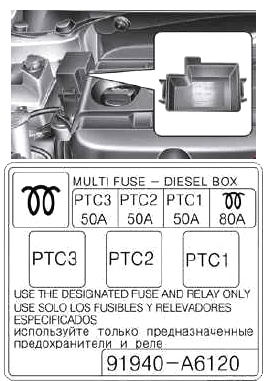

Dodatečná pojistková skříňka
Instalována v modelech s motorem Diesel Sonata 6 na pravé straně motorového prostoru.
Účel prvků
- 80А GLOW – žhavicí svíčky
- 50A РТС – dodatečný ohřívač / topení
