Renault Fluence (2009-2019) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Renault Fluence (2009–2019), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Renault Fluence – schéma pojistky
Rok výroby: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

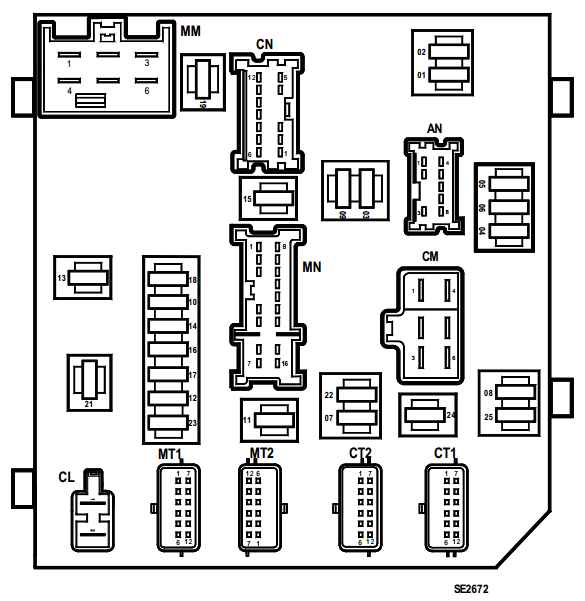

Motorový prostor
Pojistková skříňka
Popis
- 10A – Boční světlo (pravý světlomet, pravé zadní světlo, světlomety), osvětlení registrační značky, osvětlení zapalovače cigaret, osvětlení spínačů elektrických oken, audio systém, řídicí jednotka navigačního systému, osvětlení spínačů a tlačítek na přístrojové desce
- 10A – Světlo polohy (levý světlomet, levá zadní lampa), levá lampa na zadních dveřích
- 15A – Čerpadlo ostřikovače světlometů
- 20A – Mlhová světla
- 10A – Dálková světla (levý světlomet)
- 10A – Dálková světla (pravý světlomet)
- 15A – Diagnostická zásuvka, relé vyhřívání zadního skla, spínač režimu automatické převodovky, elektrický korektor světlometů, ovladač výbojkových světel, ovladač doplňkového vyhřívání, omezovač rychlosti, automatická parkovací brzda, ovladač automatického parkování, zrcadlo se zatmavením v oblasti cestujících
- 30A – pro jednotku ABS, ESP
- 30A – Přední stěrač
- 10A – Řídicí jednotka airbagu
- 20A – Nepoužívá se
- 7,5A – Ovladač automatické převodovky
- 25A – Systém řízení motoru
- 15A – O2 senzory – vyhřívání
- 20A – Ovladač automatické převodovky
- 5A – Brzdové signály, elektrická řídicí jednotka, elektrický posilovač řízení
- 10A – Senzor režimů provozu automatické převodovky, elektrický korektor světlometů, relé couvacích světel
- 15A – Řídicí jednotka elektrických zařízení
- 30A – Motorek startéru
- – Nepoužívá se
- 20A – Modul paliva, zapalovací cívky
- 10A – Elektromagnetická spojka kompresoru klimatizace
- 5A – ECU systému vstřikování
- 20A – Ztlumená světla (levý světlomet), elektrický korektor
- 20A – Ztlumená světla (pravý světlomet), elektrický korektor

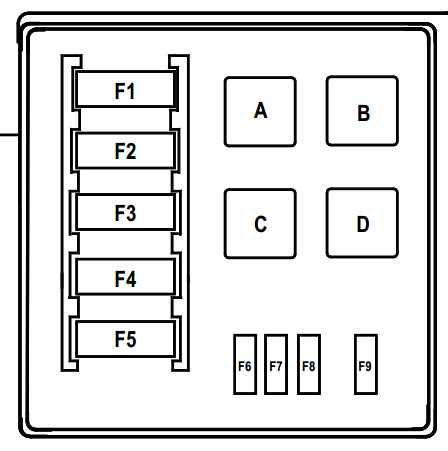

Přídavná skříňka
Nachází se v připojovací skříňce v motorovém prostoru pod ochrannou a přepínací jednotkou.
Popis
- A – Nepoužívá se
- B – Relé vyhřívání paliva (450)
- C – Relé couvacích světel (602)
- D – Nepoužívá se
- F1 – 80A jednotka rozhraní vyhřívání (1550)
- F2 – 70A vyhřívání bloku (257)
- F3 – 50A ECU převodovky (119)
- F4 – 80A jednotka rozhraní vyhřívání (1550)
- F5 – 60A Elektrický ventilátor (188) přes relé vysokorychlostního elektrického ventilátoru (234)
- F6 – 20A Vyhřívání paliva (449)
- F7 – nepoužívá se
- F8 – 30A – Ovládání relé elektrického ventilátoru (234)
- F9 – nepoužívá se
Skříňka u baterie
Popis
- F1 – 190A Motorek startéru
- F2 – pojistková skříňka a relé 50A v prostoru pro cestující
- F3 – pojistková skříňka a relé 80A (řídicí jednotka a přepínání) v motorovém prostoru 1, pojistková skříňka a relé v prostoru pro cestující
- F4 – 300A / 190A pojistka v motorovém prostoru a skříňka relé 2 / alternátor
- Elektrický posilovač řízení F5 – 80A
- F6 – 35A elektronická řídicí jednotka motoru (ECU) / pojistková skříňka a relé (řídicí jednotka a přepínání) v motorovém prostoru 1
- F7 – 5A pojistková skříňka a relé (řídicí jednotka a přepínání) v motorovém prostoru 1

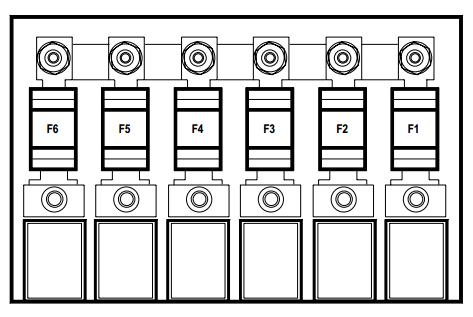

Pojistková skříňka s vysokým výkonem (2)
Popis
- 70A – Doplňkové vyhřívání prostoru pro cestující
- 80A – pojistková skříňka a relé v prostoru pro cestující
- 80A – pojistková skříňka a relé v prostoru pro cestující
- 80A – pojistková skříňka a relé (řídicí jednotka a přepínání) v motorovém prostoru 1, pojistková skříňka a relé v prostoru pro cestující
- 30A – Doplňkové vyhřívání
- 50A – ECU ABS s ESP
Relé elektrického ventilátoru chlazení motoru může být umístěno samostatně, vedle samotného elektrického ventilátoru.

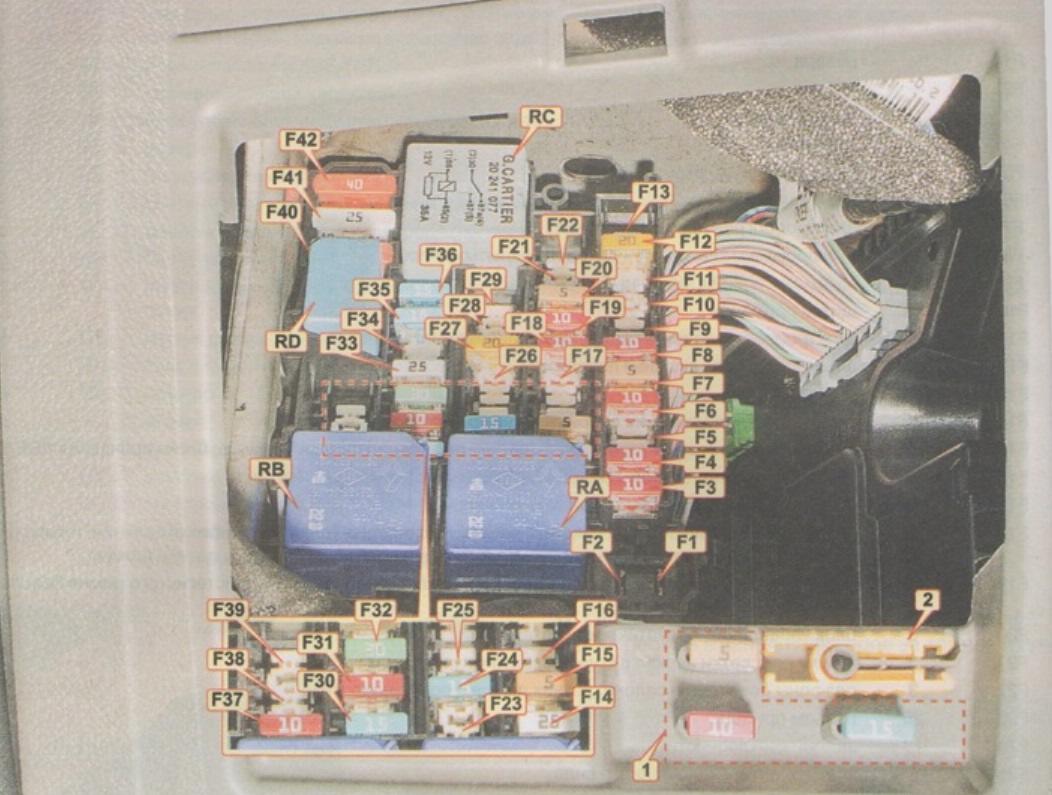

Prostor pro cestující
Nachází se vlevo od volantu.
Popis
| F1 | Rezerva |
| F2 | Rezerva |
| F3 | Zapalovač cigaret 10A |
| F4 | Zásuvka zadní 10A |
| F5 | Zásuvka 10A v zavazadlovém prostoru |
| F6 | Audio systém 10A |
| F7 | Zrcátka vnější vyhřívaná elektricky 5A |
| F8 | Přední mytí skla 10A, indikátor otevřených dveří |
| F9 | Automatická parkovací brzda 30A |
| F10 | 10A přístrojová deska |
| F11 | Sedadlo 25A, spínače sloupku řízení |
| F12 | 20A vyhřívané elektricky sedadlo pro cestujícího |
| F13 | Rezerva |
| F14 | Elektrický regulátor oken 25A pro přední dveře pasažéra |
| F15 | Spínač brzdových světel 5A, senzor polohy pedálu brzdy, řídicí jednotka ABS / ESP |
| F 16 | 25A elektrický regulátor oken zadních dveří pravých |
| F17 | 25A elektrický regulátor oken zadních dveří levých |
| F18 | 10A lampa v odkládací schránce, levá lampa v zavazadlovém prostoru, světla dveří, světla zrcátek ve sluneční cloně, senzor deště |
| F19 | Hodiny 10A, indikátor vnější teploty, indikátor upozornění na bezpečnostní pásy, konektor audio systému |
| F20 | Řídicí jednotka klimatizace 5A |
| F21 | Světla zrcátek 3A ve slunečních clonách |
| F22 | Kryty vnitřních světel 3A, senzor deště a světla |
| F23 | Konektor přívěsu 20A |
| F24 | Tergicristallo zadní 15A |
| F25 | Zrcátko zpětného pohledu vnitřní 3A |
| F26 | Navigační systém 30A 10A, CD měnič, audio systém |
| F27 | Audio systém 20A, řídicí jednotka parkovací brzdy |
| F28 | Rezerva |
| F29 | Rezerva |
| F30 | Směrovky 15A |
| F31 | 10A přístrojová deska |
| F32 | 30A elektrické dveře řidiče ovládání oken |
| F33 | Centrální zamykání 25A |
| F34 | Rezerva |
| F35 | Hodiny 15A, indikátor vnější teploty, displej telefonu |
| F36 | Diagnostická zásuvka 15A, relé klaksonu, řídicí jednotka alarmu, siréna |
| F37 | Signály brzdění 10A, ECU |
| F38 | Automatická parkovací brzda 30A |
| F39 | Rezerva |
| F40 | Ventilátor klimatizace 40A |
| F41 | Elektrická střecha 25A |
| F42 | Ohřívání zadního skla 40A |
- RA 70A – relé výkonu (+baterie) s opožděným vypnutím (bez vypnutí při startování)
- RB 70A – relé výkonu (+baterie) s opožděným vypnutím (s vypnutím napájení při startování)
- RC 40C – Relé vyhřívaného zadního okna
- RD 20A – relé klaksonu
Dodatečné prvky

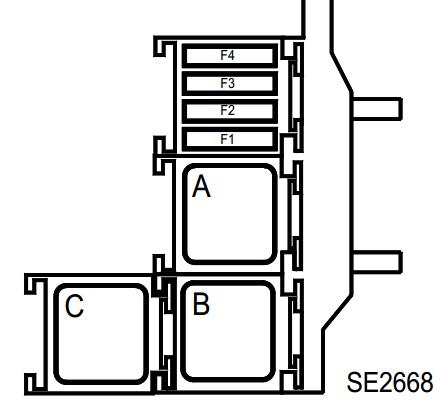

Skříňka 1
Umístěna v prostoru pro cestující, v dolní levé části palubní desky, vedle sloupku řízení.
Popis
- F1 – Pojistka napájení 40A pro relé ovladače oken (703), kontrola relé bezpečnosti pro děti (750)
- F2 –
- F3 –
- F4 –
- A – 40A Relé elektrického okna
- B – 40A Relé zařízení na blokování pro děti pro elektricky ovládané zadní okno (750)
- C – 70A 2 relé „+“ s motorem v chodu (1616) na napájení ventilátoru prostoru pro cestující
Relé vyhřívání předního sedadla
Tato skříňka relé se nachází pod sedadlem pasažéra: relé 40A „+“ s motorem v chodu na napájení vyhřívacích prvků sedadla řidiče a pasažéra.
