Renault Kangoo II (2007-2020) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Renault Kangoo II (2007–2020), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Renault Kangoo II (2007-2020) – schéma pojistkové skříňky
Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Pojistky zapalovače cigaret (zásuvky napájení) v Renault Kangoo II jsou pojistky #23 (zásuvka příslušenství vzadu) a #25 (zásuvka příslušenství vpředu) v pojistkové skříňce palubní desky.
Poloha pojistkové skříňky
Motorový prostor
Prostor pro cestující
Nachází se za panelem nalevo od volantu (odstranit panel A).
Schémata pojistkových skříní
2012 (+ ZE 2012), 2013, 2014
Přiřazení pojistek (2012, 2013, 2014)
| Symbol | Popis |
|---|---|
 |
Vnitřní osvětlení;
Elektrická zrcátka; Senzor deště a světla; Vytápění; Klimatizace. |
 |
Klaksón |
 |
Zadní mlhová světla;
Havarijní světla. |
 |
Elektrická okna |
 |
Vyhřívaná sedadla |
 |
Stěrač zadního okna |
 |
Ventilátor chlazení prostoru pro cestující |
 |
Dodatečné vybavení |
 |
Brzdová světla |
 |
Rádio;
Displej; Vytápění; Klimatizace; Vyhřívaná sedadla. |
 |
Přístrojová deska |
 |
Zapalovač cigaret;
Napájecí zásuvka. |
 |
Rádio;
Navigační systém; Displej; Alarm. |
 |
Vyhřívání vnějších zrcátek |
 |
Přední a zadní ostřikovače skla |
 |
Centrální zamykání |
 |
ABS |
2016, 2017, 2018, 2019
Přiřazení pojistek (2016, 2017, 2018)
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | Palivové čerpadlo |
| 2 | Nepoužíváno |
| 3 | Ventilátor chlazení motoru v prostoru pro cestující |
| 4 | Ventilátor chlazení motoru v prostoru pro cestující |
| 5 | Stěrač zadního okna |
| 6 | Klaksón;
Diagnostický konektor. |
| 7 | Vyhřívaná sedadla |
| 8 | Elektrická zadní okna |
| 9 | ECU prostoru pro cestující |
| 10 | Stěrače předního skla |
| 11 | Brzdová světla |
| 12 | Jednotka prostoru pro cestující;
ABS; ESP. |
| 13 | Elektrická okna;
Dětská pojistka; Vytápění; Klimatizace; Režim ECO. |
| 14 | Nepoužíváno |
| Č. | Popis |
|---|---|
| 15 | Startér motoru |
| 16 | Brzdová světla;
Dodatečné vybavení; Navigace; ABS; ESP; Osvětlení zavazadlového prostoru; Kontrolka tlaku pneumatik; Vnitřní osvětlení; Senzor deště a světla. |
| 17 | Rádio;
Navigační systém; Displej; Alarm. |
| 18 | Dodatečné vybavení |
| 19 | Vyhřívaná zrcátka |
| 20 | Havarijní světla;
Mlhová světla zadní. |
| 21 | Centrální zamykání otevíratelných prvků |
| 22 | Přístrojová deska |
| 23 | Zásuvka pro příslušenství zadní |
| 24 | ESC;
Rádio; Vytápění; Klimatizace; Vyhřívaná sedadla; Stop světla. |
| 25 | Zásuvka pro příslušenství přední |
| 26 | Tažné zařízení |
| 27 | Elektrická přední okna |
| 28 | Ovládání zpětného zrcátka |
| 29 | Odmrazování zadního okna a zpětného zrcátka |

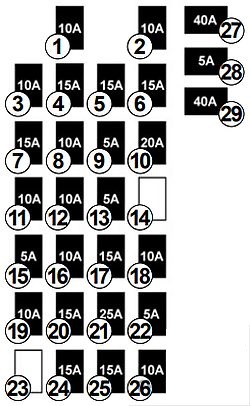

Kangoo ZE 2017
Přiřazení pojistek (Kangoo ZE 2017)
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | Nabíječka pro trakční baterie |
| 2 | Jednotka řízení elektrického motoru |
| 3 | Klimatizace;
Klaksón. |
| 4 | Topení;
Brzdová světla; Trakční baterie. |
| 5 | Stěrač zadního okna |
| 6 | Klaksón;
Diagnostický konektor. |
| 7 | Vyhřívaná sedadla |
| 8 | Trakční baterie |
| 9 | ECU prostoru pro cestující |
| 10 | Stěrače předního skla |
| 11 | Stop světla |
| 12 | Jednotka prostoru pro cestující;
ABS; ESP. |
| 13 | Elektrická okna;
Dětská pojistka; Topení; Klimatizace; Mód ECO. |
| 14 | Nepoužívá se |
| Č. | Popis |
|---|---|
| 15 | Startér motoru |
| 16 | Brzdová světla;
Dodatečné vybavení; Navigace; ABS; ESP; Osvětlení zavazadlového prostoru; Vnitřní osvětlení; Senzor deště a světla; Kontrolka nabíjení. |
| 17 | Rádio;
Navigační systém; Displej; Alarm. |
| 18 | Dodatečné vybavení |
| 19 | Vyhřívaná boční zrcátka |
| 20 | Havarijní světla;
Mlhová zadní světla. |
| 21 | Centrální zamykání otevíracích prvků |
| 22 | Přístrojová deska |
| 23 | Nepoužíváno |
| 24 | ESP;
Rádio; Vytápění; Klimatizace; Vyhřívaná sedadla; Stop světla. |
| 25 | Přední zásuvka na příslušenství |
| 26 | Tažné zařízení |
| 27 | Elektrická přední okna |
| 28 | Ovládání zrcátka |
| 29 | Ventilátor chlazení motoru |
O Renault Kangoo II (2007-2020)
Renault Kangoo II, vyráběný v letech 2007 až 2020, je populární model mezi kompaktními dodávkami, který nabízí praktičnost a všestrannost. Tento model je známý svou prostorností a flexibilitou, což ho činí ideálním pro rodiny i podnikatele. Kangoo II je dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které poskytují dostatečný výkon a efektivní spotřebu paliva. Díky své robustní konstrukci a moderním technologiím je Kangoo II spolehlivým partnerem pro každodenní jízdy i delší trasy.
Schéma pojistkové skříňky Renault Kangoo II
Tato stránka zobrazuje schéma pojistkové skříňky pro Renault Kangoo II, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se v tomto modelu obvykle nachází v prostoru pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, proto je důležité mít k dispozici přesné informace o její konfiguraci.
