Chrysler PT Cruiser (2001-2010) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Chrysler PT Cruiser (2001–2010), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Chrysler PT Cruiser (2001-2010) – schéma rozvodu pojistek
Rok výroby: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Pojistky zásuvky zapalovače cigaret (zásuvky napájení) v Chrysler PT Cruiser jsou pojistka č. 19 (2004-2005) nebo pojistky č. 11 a 16 (2006-2010) v rozvodu pojistek motorového prostoru.
Rozvod obsahuje pojistky s cartridgou a mini pojistky. Popis každé pojistky a komponentu může být viditelný na vnitřní straně krytu motoru.

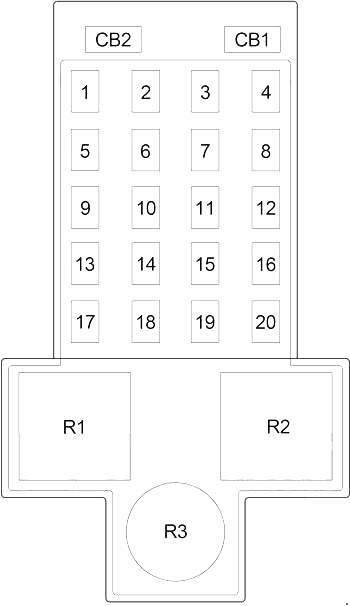

Rozvod pojistek v kabině
Panel přístupu k pojistkám se nachází na levé straně palubní desky vedle sloupku řízení. Štítek identifikující komponenty a obvody se nachází na vnitřní straně krytu.
| Číslo |
Ampér [A] |
Popis |
| 1 | 10 | 01:
Modul dálkového přístupu bez klíče (rádio, přístrojová deska, spínač zámku dveří, zadní světlo/brzda, spínač napájení zrcadla, modul levý / pravý Lavalier, přední světlo / směrovky, multifunkční spínač, zadní světlo směrovek, osvětlení registrační značky) |
| 25 | ‘?:
Spínač světlometů; Relé světlometů; Modul dálkového přístupu bez klíče; Přístrojová deska; Pojistka (kabina): “8”, “19”, “20”; Pojistka (motorový prostor): “16” |
|
| 2 | 15 | Spínač předních světlometů
(přístrojová deska, spínač blokování dveří, světlo polohy, přední světlo/směrovka, zadní světlo/brzda, světlo registrační značky, modul dálkového přístupu bez klíče, spínač napájení zrcátek) |
| 3 | 20 | Modul dálkového přístupu bez klíče
(rádio, přístrojová deska, spínač zámku dveří, zadní světlo/brzda, spínač napájení zrcátek, modul levý/pravý Lavalier, přední světlo/směrovka, multifunkční spínač, zadní světlo směrovek, světlo registrační značky) |
| 4 | 20 | ’01:
Spínač vyhřívaného sedadla řidiče; Modul vyhřívaného sedadla řidiče. |
| 20 | ‘?:
Spínač napájení sedadla |
|
| 5 | 10 | Kontrolér zádržných systémů pro cestující
(modul kontroly airbagu) |
| 6 | 10 | Relé předního sedadla;
Spínač světla couvání (manuální převodovka); Senzor průtoku převodovky (automatická převodovka); Spínač odvlhčovače zadního okna. |
| 7 | 25 | Motor ventilátoru |
| 8 | 15 | 01:
Spínač světlometů (přístrojová deska, přední mlhové světlo); Relé světlometů (levý a pravý světlomet dálkových světel). |
| 15 | ‘?:
Spínač světlometů (přístrojová deska, přední mlhové světlo) |
|
| 9 | 10 | Kontrolér zádržných systémů pro cestující
(modul kontroly airbagu); Modul kontroly airbagu na levé a pravé straně. |
| 10 | 10 | Přístrojová deska;
Modul dálkového přístupu bez klíče; Modul imobilizéru klíče Sentry. |
| 11 | 10 | Modul kontroly systému převodovky (benzín);
Relé palivového čerpadla (benzín); ABS; Modul kontroly motoru (Diesel); Elektromagnet EVAP/ventilace (1,6 l);. Elektromagnet tlaku sání karburátoru (2,4 l turbo). |
| 12 | 10 | Čerpadlo pro detekci úniků;
Relé spojky kompresoru klimatizace; Relé ventilátoru chladiče (vysoká rychlost) (kromě 2,4 l turbo); Relé ventilátoru chladiče (nízká rychlost) (kromě 2,4 l turbo); Elektromagnet blokování převodovky brzdy (automatická převodovka); Kontrola převodovky Modul (automatická převodovka). |
| 13 | 10 | ’01:
Rádio. |
| 10 | ‘?:
Stropní světlo; Senzor narušení; Modul vzdušné konzoly; Ambientní světlo na levé a pravé straně; Světlo zavazadlového prostoru; Přístrojová deska; Modul imobilizéru; Spínač napájení zrcadla; Modul dálkového přístupu bez klíče. |
|
| 14 | 20 | ’01:
Modul otevírací střechy; Modul horní konzoly. |
| 20 | ‘?:
Rádio; Čtecí lampy; Modul otevírací střechy; Modul horní konzoly; Anténa; Zpětné zrcátko; Modul hands-free; Satelitní rádio. |
|
| 20 | Cabrio:
Rádio; Modul kompasu/zrcadlo teploty; Modul ovládání oken řidiče a pasažéra. |
|
| 15 | 20 | Motor předního stěrače;
Spínač zadního stěrače; Motor zadního stěrače; Multifunkční spínač; Spínač předního stěrače a ostřikovače skla. |
| 16 | 10 | ‘?:
Spínač Autostick; Modul řízení systému převodovky; Přístrojová deska. |
| 17 | 20 | ’01:
Spínač vyhřívaného sedadla pasažéra; Modul vyhřívaného sedadla pasažéra. |
| 15 | ‘?:
Relé vyhřívaného sedadla (spínač vyhřívaného sedadla řidiče/pasažéra, modul vyhřívaného sedadla) |
|
| 18 | 10 | Vyhřívané zrcátko |
| 19 | 10 | Pravý světlomet dálkových světel |
| 20 | 10 | Levý světlomet dálkových světel;
Spínač vyrovnávání světlometů; Modul levý/pravý Lavalier. |
| Spínač obvodu | ||
| CB1 | 25 | ’01:
Spínač světlometů. |
| CB2 | 20 | Spínač napájení předního okna |
| 20 | Cabrio:
Modul ovládání oken řidiče a pasažéra. |
|
| Relé | ||
| R1 | LHD: R
Reflektor |
|
| RHD:
Vyhřívané sedadlo. |
||
| R2 | LHD:
Vyhřívané sedadlo. |
|
| RHD:
Reflektor. |
||
| R3 | – | |
Schéma pojistek v motorovém prostoru
Schéma pojistek se nachází v motorovém prostoru; vedle filtru vzduchu.

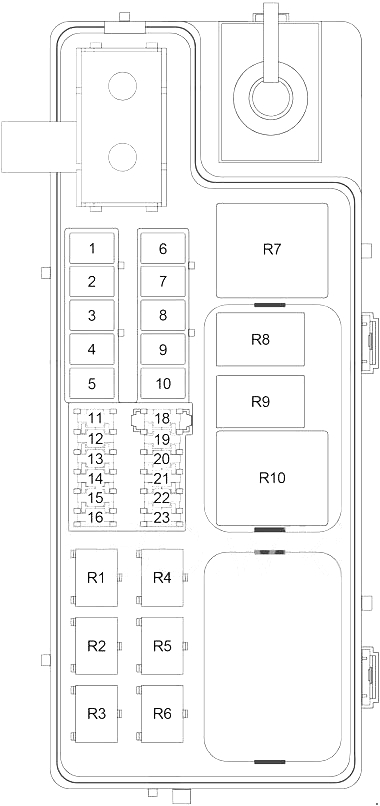

Benzín:

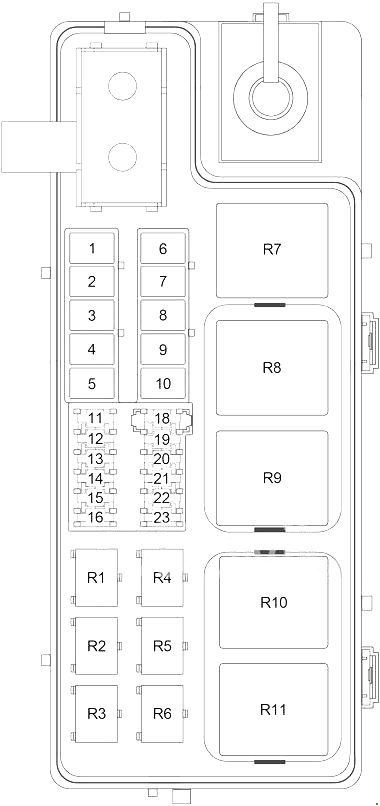

Nafta:
| Číslo |
Ampér [A] |
Popis |
| 1 | 30 | Relé motorku pro startování;
Spínač zapalování (modul řízení převodovky, modul řízení systému přenosu (benzín); Modul řízení motoru (Diesel); Pojistka (kabina): “9”, “10”, “11”, “12”, “13”, “14”, “15”, “16”) |
| 2 | 40 | ABS |
| 3 | 40 | Spínač zapalování (pojistka (kabina): “5”, “6”, “7”, “CB2”) |
| 4 | 40 | 01:
Relé vyhřívaného sedadla (pojistka (kabina): “4”, “17”) |
| 20 | Diesel (‘?):
Relé vyhřívaného sedadla (pojistka (kabina): “4”, “17”) |
|
| 30 | Benzín (‘?):
Relé vyhřívaného sedadla (pojistka (kabina): “4”, “17”) |
|
| 5 | 40 | kromě 2.4 Turbo:
Relé ventilátoru chladiče (vysoká rychlost); Relé ventilátoru chladiče (nízká rychlost). |
| 40 | 2.4 Turbo:
Relé ventilátoru chladiče (nízká rychlost). |
|
| 6 | 20 | ’01:
Spínač napájení sedadla. |
| 50 | 2.4 Turbo: v
Ventilátor chladiče (vysoká rychlost) – relé. |
|
| 7 | 20 | ’01:
ABS. |
| 30 | ‘?:
ABS. |
|
| 8 | 40 | Odvlhčovač zadního okna, (pojistka (kabina): “18”) |
| 9 | 40 | Diesel (‘?):
Relé vyhřívání kabiny č. 1. |
| 10 | 40 | Pojistka (kabina): “1”, “2”, “3”, “CB1” |
| 11 | 10 | Relé spojky kompresoru klimatizace |
| 12 | 15 | Spínač brzdových světel;
ABS; Žárovka brzdového světla; Žárovka centrálního horního brzdového světla; Modul řízení systému přenosu (benzín); Modul řízení motoru (Diesel). |
| 13 | 20 | Benzín:
Relé automatického vypnutí (senzor kyslíku, generátor, zapalovací cívka, tlumič, palivový vstřikovač, elektromagnet proti přetížení (2,4 turbo), motor ventilátoru chladiče (2,4 turbo), relé palivové pumpy, konektor pro připojení dat, modul řízení systému přenosu. |
| 20 | Diesel:
Relé automatického vypnutí (relé vyhřívání kabiny č. 1, relé vyhřívání kabiny č. 2, relé žhavicích svíček, relé vyhřívače paliva, relé spojky kompresoru klimatizace, relé ventilátoru chladiče (vysoká rychlost), otáčející elektromagnet, elektromagnet klapky, relé palivové pumpy, relé ventilátoru chladiče (nízká rychlost), elektromagnet EGR, generátor, senzor polohy vačkového hřídele, senzor hmotnostního průtoku vzduchu, elektromagnet tlaku paliva, konektor pro připojení dat, modul řízení motoru. |
|
| 14 | 15 | Relé klaksonu |
| 15 | 20 | Relé řízení převodovky;
Modul řízení převodovky; Skupina elektromagnetu převodovky/spínač tlaku. |
| 16 | 15 | ‘?:
Levý a pravý světlomet dálkových světel |
| 17 | – | |
| 18 | 15 | 01:
Rádio; Čtecí lampy; Stropní lampa; Senzor narušení; Modul vzdušné konzoly; Ambientní lampa vlevo a vpravo; Lampa zavazadlového prostoru; Přístrojová deska; Modul imobilizéru; Spínač napájení zrcadla; Klakson; Modul dálkového přístupu bez klíče. |
| 20 | ‘?:
Klakson; Rádio; Pojistka (kabina): “13”. |
|
| 19 | 15 | Multifunkční spínač |
| 20 | 20 | Spínač zapalování;
Zapalovač cigaret; Napájení přední; Napájení zadní. |
| 21 | 15 | Diesel (‘?):
Relé palivového čerpadla (ohřívač PCV, relé ohřívače paliva, modul palivového čerpadla). |
| 22 | 20 | Spínač světlometů
(mlhová světla, přístrojová deska). |
| 23 | – | |
| Relé | ||
| R1 | Klakson | |
| R2 | Palivové čerpadlo | |
| R3 | Automatické vypnutí | |
| R4 | Motorek startéru | |
| R5 | Spojka kompresoru klimatizace | |
| R6 | kromě 2.4 Turbo:
Ventilátor chladiče (vysoká rychlost). |
|
| R7 | Ventilátor chladiče (nízká rychlost) | |
| R8 | Benzín:
Kontrola převodovky |
|
| Diesel:
Vytápění kabiny (č. 2) |
||
| R9 | Benzín: – | |
| Diesel:
Vytápění kabiny (č. 1) |
||
| R10 | Benzín: – | |
| Diesel:
Žhavicí svíčka; 2.4 Turbo: Ventilátor chladiče (vysoká rychlost) |
||
| R11 | Diesel:
Ohřívač paliva |
|
O Chrysler PT Cruiser (2001-2010)
Chrysler PT Cruiser je kompaktní automobil, který byl vyráběn v letech 2001 až 2010. Tento model se vyznačuje svým retro designem, který připomíná vozidla z poloviny 20. století, a nabízí prostorný interiér s flexibilním uspořádáním sedadel. PT Cruiser byl dostupný s různými motorizacemi, včetně čtyřválcových motorů s objemem od 1,6 do 2,4 litru. Některé verze byly vybaveny i turbodmychadlem, což zvyšovalo jejich výkon. Auto bylo dostupné v různých karosářských verzích, včetně pětidveřového hatchbacku a kabrioletu, což přispělo k jeho popularitě mezi řidiči, kteří hledali praktické a stylové vozidlo.
Schéma pojistkové skříňky Chrysler PT Cruiser
Tato stránka zobrazuje schéma pojistkové skříňky pro Chrysler PT Cruiser, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se v tomto modelu nachází typicky pod přístrojovou deskou na straně řidiče a také v motorovém prostoru. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Díky detailním diagramům pojistkové skříňky můžete snadno identifikovat a vyměnit poškozené pojistky, čímž zajistíte správné fungování všech elektrických komponentů ve vašem vozidle.
