Chrysler Voyager (1995-2016) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Chrysler Voyager (1995–2016), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Chrysler Voyager (1995-2001) – schéma pojistky
Rok výroby: 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Pojistka zapalovače cigaret – Pojistková skříňka v motorovém prostoru 1997 – Pojistka č. 21/20A
Pojistka zapalovače cigaret – Pojistková skříňka v motorovém prostoru (od 1996) – Pojistka č. 8/20A
Pojistka zapalovače cigaret – Pojistková skříňka v motorovém prostoru 2000 – Pojistka č. 4/20A
Pojistková skříňka v motorovém prostoru 1995-1999.

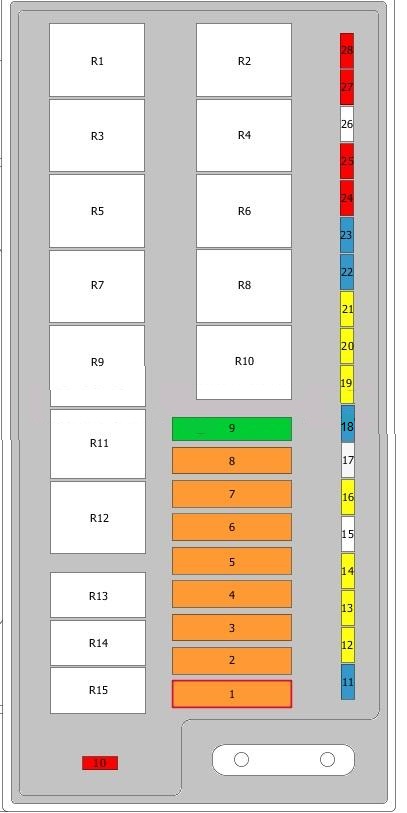

Schéma pojistkové skříňky
Přiřazení pojistek (1997).
| Č. | Ampéry [A] | Chráněné obvody |
|---|---|---|
| Č. | Ampéry [A] | Chráněné obvody |
| 1 | 40A | Relé vyhřívání zadního skla;
Vyhřívání zadního skla; Pojistková skříňka v prostoru pro cestující, pojistka 7. |
| 2 | 40A | Spínač zapalování;
Spínač 30A; Relé odemykání dveří, přední levé; Relé odemykání dveří; Relé zamykání dveří. |
| 3 | 40A | Řídicí jednotka ABS |
| 4 | 40A | Relé ventilátoru chlazení č. 2;
Deaktivace ventilátoru chlazení. |
| 5 | 40A | Relé startování;
Spínač zapalování. |
| 6 | 40A | Relé světel polohy;
Kontrolér karoserie; Pojistková skříňka v prostoru pro cestující, pojistky 1, 4 – 6. |
| 7 | 40A | Relé motoru předního ventilátoru;
Motor předního ventilátoru. |
| 8 | 40A | Relé ventilátoru chlazení č. 3;
Relé ventilátoru chlazení č. 1; Deaktivace ventilátoru chlazení. |
| 9 | 30A | Kontrolér karoserie;
Relé stěrače; Spínač stěrače předního skla; Relé stěrače vysoká/nízká rychlost; Modul stěrače. |
| 10 | 10 A | Elektrická sedadla;
Elektrická zrcátka; Dálkové ovládání bez klíče; Centrum zpráv; Řídicí jednotka karoserie; Přístrojová deska; Spínač zapalování; Pojistková skříňka v prostoru pro cestující, pojistka 2; Datový konektor; Rádio. |
| 11 | 10 A | Vnitřní osvětlení (všechny);
Modul stěrače; Spínač elektrických zrcátek; Díky relé osvětlení. |
| 12 | 15A | Relé napájení motoru diesel;
Řídicí jednotka pohonného ústrojí (PCM); Elektronický modulátor vakuum; Palivové čerpadlo; Alternátor; Senzor proudění teplého vzduchu; Relé zapalovací svíčky; Relé ventilátoru chlazení č. 1; Relé ventilátoru chlazení č. 2; Relé ventilátoru chlazení č. 3. |
| 13 | 20A | Relé vyhřívání paliva;
Vyhřívání paliva. |
| 14 | 20A | Relé kontroly převodovky;
Řídicí jednotka převodovky; Elektromagnet(y) kontroly převodovky. |
| 15 | Nepoužívá se | |
| 16 | 20A | Spínač brzdového světla |
| 17 | 25A | Řídicí jednotka ABS |
| 18 | 15A | Relé spojky kompresoru klimatizace;
Spojka kompresoru klimatizace. |
| 19 | 20A | Systém denního svícení;
Směrovky. |
| 20 | 20A | Klaxon;
Relé klaxonu. |
| 21 | 20A | Relé zásuvky příslušenství;
Elektrické odmrazování stěrače; Zásuvka příslušenství přední a zadní. |
| Č. | Ampéry [A] | Chráněné obvody |
|---|---|---|
| 22 | 15A | Aktivátor(i) vyrovnávání světlometů;
Spínač vyrovnávání světlometů; Světlomet pravý. |
| 23 | 15A | Světlomet levý |
| 24 | 10 A | Světlomet pravý;
Centrum zpráv. |
| 25 | 10 A | Světlomet levý |
| 26 | Nepoužito | |
| 27 | 10 A | Řídicí jednotka airbagu |
| 28 | 10 A | Řídicí jednotka airbagu |
| R1 | Nepoužito | |
| R2 | Relé zásuvky příslušenství | |
| R3 | Relé klaksonu | |
| R4 | Relé stěrače vysoká/nízká rychlost | |
| R5 | Relé spojky kompresoru klimatizace | |
| R6 | Relé stěrače | |
| R7 | Nepoužito | |
| R8 | Relé potkávacích světel | |
| R9 | Relé motoru předního ventilátoru | |
| R10 | Relé dálkových světel | |
| R11 | Relé světel polohy | |
| R12 | Relé stěrače | |
| R13 | Nepoužito | |
| R14 | Relé ohřívače paliva | |
| R15 | Relé výkonu naftového oleje |

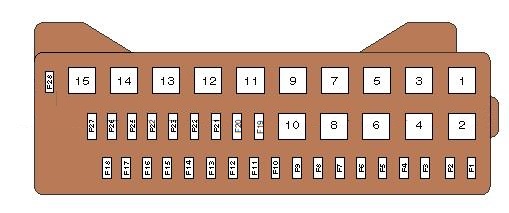

Pojistková skříňka v motorovém prostoru (od 1996)
| 1 | – |
| 2 | Relé zapalovače cigaret |
| 3 | Relé klaksonu |
| 4 | Relé motoru stěrače předního skla |
| 5 | Relé spojky kompresoru AC |
| 6 | Relé motoru stěrače předního skla |
| 7 | – |
| 8 | Relé potkávacích světel |
| 9 | Relé ventilátoru topení |
| 10 | Relé dálkových světel |
| 11 | Relé světel polohy |
| 12 | Relé systému přenosu |
| 13 | Relé ohřívače paliva/palivové pumpy (FP) |
| 14 | Relé kontroly motoru (EC) |
| F1 | (10A) Airbag |
| F2 | (10A) Airbag |
| F3 | – |
| F4 | (10A) Žárovka světlometu potkávacích světel, levá |
| F5 | (10A) Žárovka potkávacích světel, pravá |
| F6 | (20A) Žárovka dálkových světel, levá |
| F7 | (15A) Žárovka dálkových světel, pravá |
| F8 | (20A) Příslušenství, zapalovač cigaret |
| F9 | (20A) Klakson |
| F10 | (20A) Denní světla;
Ukazatele/žárovky varování; Relé světel v poloze. |
| F11 | (15A) Klimatizace (AC) |
| F12 | (25A) Systém proti zablokování (ABS) |
| F13 | (20A) Brzdová světla |
| F14 | – |
| F15 | (20A) Automatická převodovka (AT) |
| F 16 | (20A) Palivové čerpadlo (FP) |
| F17 | (20A) Řízení motoru |
| F18 | (15A) Elektrická boční zrcátka;
Vnitřní světla. |
| F19 | (30A) Stěrače předního skla |
| F20 | (40A) Relé motoru ventilátoru chlazení motoru 3 – Diesel |
| F21 | (40A) Relé ventilátoru topení |
| F22 | (40A) Pojistky F3/F4/F5 – pojistková skříňka v konzole/panel relé |
| F23 | (40A) Spínač zapalování, relé motoru startování |
| F24 | (40A) Motor 1 ventilátor chladicí kapaliny – benzín, motor 2 ventilátor chladicí kapaliny – nafta |
| F25 | (40A) Systém proti zablokování (ABS) |
| F26 | (40A) Pojistka F15 – pojistková skříňka v konzole/panel relé |
| F27 | (40A) Relé vyhřívaného zadního skla |
| F28 | (10A) Audio systém, spínač zapalování, přístrojová deska |
Pojistková skříňka v motorovém prostoru (2000-2001)

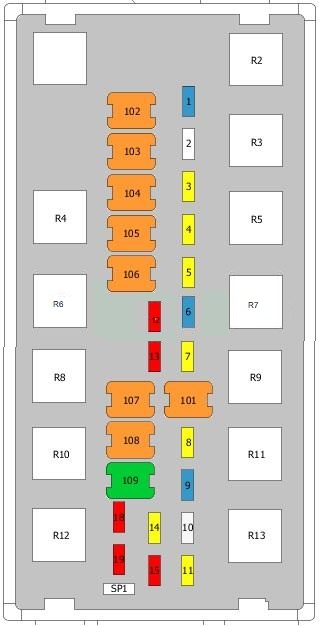

Schéma pojistkové skříňky (2000)
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| 1 | 15A | Relé spojky kompresoru klimatizace |
| 2 | Nepoužívá se | Nepoužívá se |
| 3 | 20A | Relé výkonu naftového oleje |
| 4 | 20A | Relé zásuvky příslušenství |
| 5 | 20A | Relé ohřívače paliva |
| 6 | 15A | Relé elektrického sklápění zrcátek;
Relé elektrického otevírání zrcátek; Elektrická zrcátka. |
| 7 | 20A | Relé klaksonu |
| 8 | 20A | Levý světlomet |
| 9 | 15A | Pravý světlomet |
| 10 | 25A | Řídicí jednotka ABS |
| 11 | 20A | Spínač brzdového světla |
| 12 | 10 A | Řídicí jednotka airbagu |
| 13 | 10 A | Řídicí jednotka airbagu |
| 14 | 20A | Systém denního svícení;
Směrovky. |
| 15 | 10 A | Řídicí jednotka otevírání vozidla bez klíče;
Centrum zpráv; Řídicí jednotka karoserie; Přístrojová deska; Spínač zapalování; Rádio; Datový konektor; Paměť sedadel; Modul elektrických zrcátek. |
| 18 | 10 A | Hlavní svazek levý |
| 19 | 10 A | Pravé potkávací světlo;
Centrum zpráv. |
| 101 | 40A | Relé světel na poloze |
| 102 | 40A | Řídicí jednotka ABS |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 103 | 40A | Spínač zapnutí;
Spínač 30A; Relé odemykání dveří, přední levé; Relé odemykání dveří; Relé zamykání dveří. |
| 104 | 40A | Relé startování;
Spínač zapnutí. |
| 105 | 40A | Relé ventilátoru chlazení č. 3 |
| 106 | 40A | Relé ventilátoru chlazení č. 2 |
| 107 | 40A | Relé motoru ventilátoru předního |
| 108 | 40A | Relé vyhřívaného zadního skla;
Vyhřívané zadní sklo; Pojistková skříňka v prostoru pro cestující, pojistka 7. |
| 109 | 30A | Relé stěrače;
Relé stěrače vysoká/nízká rychlost; Spínač stěrače předního skla; Modul stěrače; Jednotka řízení karoserie. |
| R1 | Nepoužívá se | |
| R2 | Relé spojky kompresoru klimatizace | |
| R3 | Relé výkonu naftového oleje | |
| R4 | Relé startování | |
| R5 | Relé vyhřívače paliva | |
| R6 | Relé zásuvky příslušenství | |
| R7 | Relé klaksonu | |
| R8 | Relé motoru ventilátoru předního | |
| R9 | Relé světel polohy | |
| R10 | Relé stěrače | |
| R11 | Relé dálkových světel | |
| R12 | Relé stěrače vysoká/nízká rychlost | |
| R13 | Dálkové světlo |

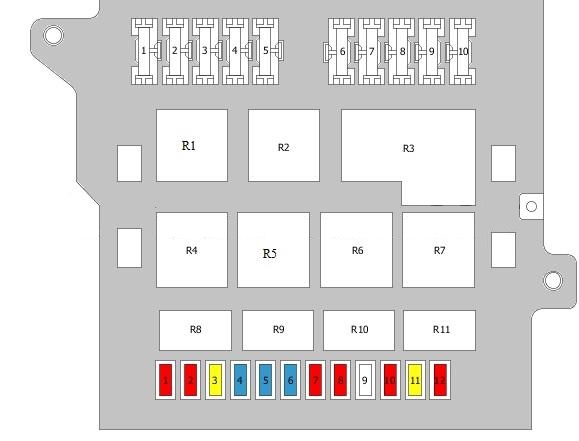

Pojistková skříňka v prostoru pro cestující (1997)
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| F1 | 10 A | Jednotka řízení karoserie |
| F2 | 10 A | Přístrojová deska;
Jednotka řízení převodovky. |
| F3 | 20A | Řízení ohřívače klimatizace;
Centrum zpráv; Stěrač zadního skla. |
| F4 | 15A | Pravé zadní světlo;
Pravé přední světlo/poloha směrovky; Elektrické přívěsné vozidlo; Pojistková skříňka v prostoru pro cestující, pojistka 1. |
| F5 | 15A | Přední mlhová světla |
| F6 | 15A | Levé zadní světlo;
Levé přední světlo/poloha směrovky; Osvětlení registrační značky; Spínač světlometů. |
| F7 | 10 A | Elektrická zrcátka |
| F8 | 10 A | Rádio |
| F9 | Nepoužívá se | |
| F10 | 10 A | Jednotka řízení ABS |
| F11 | 20A | Zadní ohřívač klimatizace |
| F12 | 10 A | Relé vyhřívaného zadního skla;
Řízení ohřívače klimatizace; Elektrické zpětné zrcátko; Stropní konzola; Modul směrovek; Systém denního svícení; Relé motoru předního ventilátoru; Senzor průtoku světlometů; Spínač světel couvání. |
| 1 | 9A | Relé ohřívače paliva;
Rezervní relé; Relé spojky kompresoru klimatizace; Jednotka řízení skupiny motopropulsora (PCM); Pojistková skříňka v motorovém prostoru, pojistka 27; Senzor rychlosti vozidla. |
| 2 | 3A | Aktivátor zámku předních dveří vlevo |
| 3 | 4A | Motor zámku zadního víka;
Kontakt posuvných dveří, levé zadní. |
| 4 | 4A | Aktivátor zámku předních dveří vpravo;
Kontakt posuvných dveří, pravé přední. |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 5 | 4A | Aktivátor zámku předních dveří vlevo;
Aktivátor zámku předních dveří vpravo. |
| 6 | 4A | Motor zámku zadního víka;
Kontakt posuvných dveří, zadní vlevo. |
| 7 | 6A | Čerpadla předních a zadních stěračů;
Relé zásuvky příslušenství. |
| 8 | 9A | Spínač, elektrické okno vlevo |
| 9 | 9A | Spínač, elektrické okno vlevo;
Spínač, elektrické okno vpravo. |
| 10 | 3A | Most spínače spojky (automatická převodovka);
Blokování spojky (manuální převodovka); Relé startování; Regulátor převodovky. |
| R1 | Relé odemknutí dveří | |
| R2 | Relé zámku dveří | |
| R3 | Systém denního svícení;
Směrovka. |
|
| R4 | Relé odemknutí levých dveří | |
| R5 | Nepoužívá se | |
| R6 | Nepoužívá se | |
| R7 | Nepoužívá se | |
| R8 | Relé vyhřívaného zadního skla | |
| R9 | Relé reproduktoru | |
| R10 | Nepoužívá se | |
| R11 | Relé osvětlení na přivítání |

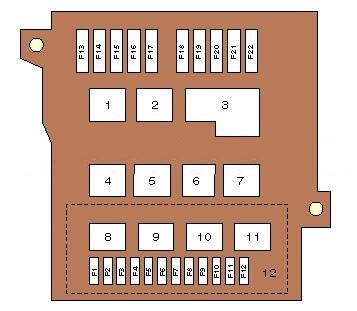

Pojistková skříňka v prostoru pro cestující (od 1996)
| 1 | Relé centrálního zamykání – odblokování |
| 2 | Relé centrálního zamykání – zamykání |
| 3 | Relé/směrovka světel nouzového osvětlení |
| 4 | Relé centrálního zamykání, dveře řidiče – odblokování |
| 5 | Relé čerpadla ostřikovače předního skla |
| 6 | Relé boční zrcátko – sklápění |
| 7 | Relé boční zrcátko – otevírání |
| 8 | Relé vyhřívaného zadního skla |
| 9 | Relé audio jednotky |
| 10 | Relé mlhových světel |
| 11 | Relé vnitřního světla |
| 12 | Modul multifunkční kontroly |
| F1 | (10A) Osvětlení přístrojové desky, boční světlo, pravé |
| F2 | (10A) Přístrojový panel |
| F3 | (15A) Světla na poloze, pravé |
| F4 | (15A) Světlomety mlhových světel |
| F5 | (15A) Světlo evidenční tabulky, boční světlo, levé |
| F6 | (20A) Žárovky upozornění přístrojové desky;
Klimatizace (AC). |
| F7 | (10A) Elektrická boční zrcátka |
| F8 | (10A) Audio systém |
| F9 | (15A)- |
| F10 | (10A) Spínač poloha pedálu spojky (CPP) |
| F11 | (20A) Motor ventilátoru topení/AC, zadní |
| F12 | (10A) Systém proti zablokování (ABS);
Relé vyhřívaného zadního skla; Spínač vyhřívání sedadla, řidič. |
| F13 | (9A) Relé vyhřívače paliva/palivové pumpy (FP) |
| F14 | (9A) – |
| F15 | (9A) Relé centrálního zamykání, dveře řidiče |
| F 16 | (9A) – |
| F17 | (9A) – |
| F18 | (9A) – |
| F19 | (9A) Čerpadlo ostřikovače předního skla – přední, čerpadlo ostřikovače předního skla – zadní |
| F20 | (9A) Elektrický spínač oken, dveře řidiče, elektrický spínač oken, dveře pro cestující |
| F21 | (9A) Elektrický spínač oken, dveře řidiče |
| F22 | (9A) – |
Pojistková skříňka v prostoru pro cestující (2000)
| Č. | Ampéry [A] | Chráněné obvody |
|---|---|---|
| Č. | Ampéry [A] | Chráněné obvody |
| F1 | 10 A | Řídicí jednotka karoserie |
| F2 | 10 A | Řídicí jednotka převodovky;
Elektromagnet zámku převodovky; Přístrojová deska; Řídicí jednotka karoserie; Centrum zpráv; Kontrola vytápění klimatizace. |
| F3 | 15A | Pravé zadní světlo;
Pravé přední světlo/poloha/směrovka; Elektrické přívěsné vozidlo; Pojistková skříňka v prostoru pro cestující, pojistka 1. |
| F4 | 15A | Mlhová světla |
| F5 | 15A | Levé zadní světlo;
Osvětlení registrační značky; Spínač světlometů; Levé přední světlo/poloha/směrovka; Modul ostřikovače skel. |
| F6 | 20A | Řídicí jednotka karoserie;
Centrum zpráv; Kontrola vytápění klimatizace; Elektrické zpětné zrcátko; Kompas/palubní počítač; Zadní stěrač. |
| F7 | 10 A | Elektrická zrcátka |
| F8 | 10 A | Relé reproduktoru;
Rádio. |
| F9 | 10 A | Elektrický odmrazovač stěrače |
| F10 | 10 A | Spínač zámku spojky (manuální převodovka);
Elektromagnet zámku páky voliče (automatická převodovka); Relé startování; Kontrolér převodovky. |
| F11 | 20A | Vytápění zadní klimatizace |
| F12 | 10 A | Relé vyhřívaného zadního skla;
Kontrola vytápění klimatizace; Spínače vyhřívaných sedadel; Modul indikátoru/denního světla; Řídicí jednotka ABS; Spínač světel couvání (manuální převodovka); Spínač polohy parkování/neutrál (automatická převodovka). |
| 1 | 9A | Senzor rychlosti vozidla;
Kontrolér motoru; Imobilizér; Relé vytápění paliva; Relé spojky kompresoru klimatizace; Pojistková skříňka v motorovém prostoru, pojistka 13. |
| 2 | Nepoužívá se | |
| 3 | 9A | Centrální zamykání;
Elektrická sedadla; Modul ostřikovače skel. |
| 4 | Nepoužívá se |
| Č. | Ampéry [A] | Chráněné obvody |
|---|---|---|
| 5 | Není použito | |
| 6 | Není použito | |
| 7 | 9A | Přední a zadní čerpadla ostřikovače;
Relé zásuvky příslušenství. |
| 8 | 9A | Spínač ovládání oken řidiče;
Spínač ovládání oken spolujezdce. |
| 9 | 9A | Spínač ovládání oken řidiče |
| 10 | Není použito | |
| R1 | Relé odemykání dveří | |
| R2 | Relé zámku dveří | |
| R3 | Systém denního svícení;
Směrovka. |
|
| R4 | Relé odemykání dveří řidiče | |
| R5 | Modul ostřikovače | |
| R6 | Relé elektrického sklápění zrcátek | |
| R7 | Relé elektrického otevírání zrcátek | |
| R8 | Relé vyhřívaného zadního skla | |
| R9 | Relé reproduktoru | |
| R10 | Relé mlhových světel | |
| R11 | Relé osvětlení na přivítání |
Chrysler Voyager (2001-2007) – schéma pojistky
Rok výroby: 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Pojistka zapalovače cigaret – Schéma pojistky v motorovém prostoru – Pojistka č. 8/20A

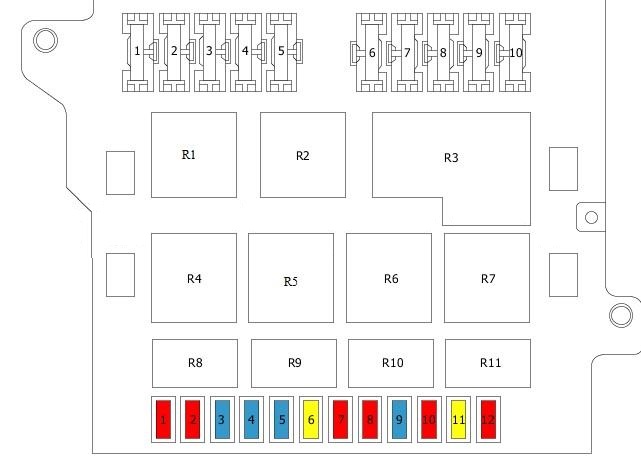

Schéma pojistky v kabině
Schéma pojistky
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| pojistka 1 | 10 A | Řídicí jednotka karoserie |
| pojistka 2 | 10 A | Přístrojová deska;
Řídicí jednotka převodovky. |
| pojistka 3 | 15A | Modul stěrače;
Směrovky; Světlo polohy přední pravé/směrovka. |
| pojistka 4 | 15A | Mlhová světla |
| pojistka 5 | 15A | Modul stěrače;
Světlo polohy přední levé/směrovka; Osvětlení registračního čísla; Spínač světlometů. |
| pojistka 6 | 20A | Centrum zpráv;
Kontrola vytápění klimatizace; Motor zadního stěrače. |
| pojistka 7 | 10 A | Elektrická zrcátka |
| pojistka 8 | 10 A | Relé reproduktoru |
| pojistka 9 | 15A | Elektrický odmrazovač stěrače |
| pojistka 10 | 10 A | Rádio |
| pojistka 11 | 20A | Vytápění klimatizace vzadu |
| pojistka 12 | 10 A | Relé vyhřívání zadního skla;
Elektrické zpětné zrcátko; Blikající světlo; Systém denního svícení. |
| R1 | Relé odemykání dveří | |
| R2 | Relé zámku dveří | |
| R3 | Systém denního svícení;
Blikače. |
|
| R4 | Relé odemykání dveří řidiče |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| R5 | Modul stěrače | |
| R6 | Relé elektrické ohýbání zrcátek | |
| R7 | Relé elektrické rozšíření zrcátek | |
| R8 | Relé vyhřívané zadní sklo | |
| R9 | Relé reproduktor | |
| R10 | Relé světlometů mlhových světel | |
| R11 | Osvětlení pohodlí relé | |
| 1 | 9A | Relé čerpadla paliva;
Relé rezervní; Relé spojky kompresoru klimatizace; Řídicí jednotka motoru (PCM); Solenoid recirkulace výfukových plynů; Solenoid odvětrávání par; Schéma pojistek v motorovém prostoru, pojistka 27. |
| 2 | ||
| 3 | 9A | Motor zámku zadního víka;
Kontakt posuvných dveří, zadní levé. |
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | 9A | Čerpadla ostřikovače předního a zadního skla;
Relé zásuvky příslušenství. |
| 8 | 9A | Spínač, okno levé napájené |
| 9 | 9A | Spínač, ;
Spínač, napájení okna pravého. |
| 10 |

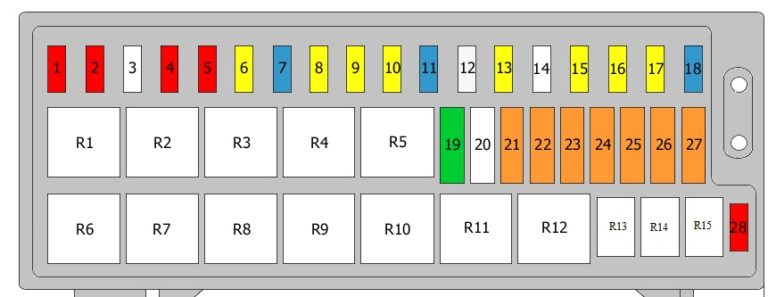

Schéma pojistek v motorovém prostoru.
Pojistka 1
Kontrolér airbagu – 10,0 A
Pojistka 2
Kontrolér airbagu – 10,0 A
Pojistka 3
Rezervní pojistka
Pojistka 4
Světlomet s tlumenými světly vlevo – 10,0 A
Pojistka 5
Světlomet s tlumenými světly vpravo – 10,0 A
Pojistka 6
Relé světlometů mlhových světel
Světlomet s tlumenými světly vlevo – 20,0 A
Pojistka 7
Světlomet s tlumenými světly vpravo
Světlomety vpravo – 15,0 A
Pojistka 8
Zapalovač cigaret
20,0 A
Pojistka 9
Klaksón
Relé klaksonu – 20,0 A
Pojistka 10
Schéma pojistek v kabině – 20,0 A
Pojistka 11
Relé spojky kompresoru klimatizace – 15,0 A
Pojistka 12
Řídicí jednotka ABS – 25,0 A
Pojistka 13
Spínač brzdových světel
20,0 A
Pojistka 14
Pojistka/relé rezervy
Pojistka 15
Relé kontroly převodovky
20,0 A
Pojistka 16
Relé čerpadla paliva
Řídicí jednotka systému přenosu (PCM)
20,0 A
Pojistka 17
Relé automatického vypnutí
20,0 A
Pojistka 18
Elektrická zrcátka
Schéma pojistek v kabině
15,0 A
Pojistka 19
Relé stěrače
30,0 A
Pojistka 20
Nepoužívané
Pojistka 21
Relé motoru předního ventilátoru
40,0 A
Pojistka 22
Relé světel na polohu
40,0 A
Pojistka 23
Spínač zapalování
Relé motoru startování
40,0 A
Pojistka 24
Relé 1 ventilátoru chlazení
Relé 2 ventilátoru chlazení
40,0 A
Pojistka 25
Kontrolér ABS
40,0 A
Pojistka 26
Centrální zamykání
Schéma pojistek v kabině
40,0 A
Pojistka 27
Vyhřívané zadní sklo
Schéma pojistek v kabině
40,0 A
Pojistka 28
Sedadla s pamětí
Modul elektrických zrcátek
Schéma pojistek v kabině
10,0 A
Relé R1
Relé zapalovače cigaret
Zásuvka příslušenství
Relé R2
Relé stěračů vysokých/nízkých
Relé R3
Relé stěrače
Relé R4
Hlavní relé kabeláže
Relé R5
Relé kabeláže světlometů
Relé R6
Relé rezervy
Relé R7
Relé klaksonu
Relé R8
Relé spojky kompresoru klimatizace
Relé R9
Relé rezervy
Relé R10
Relé motoru předního ventilátoru
Relé R11
Relé startování
Relé R12
Relé světel na polohu
Relé R13
Relé kontroly převodovky
Relé R14
Relé čerpadla paliva
Dodatečné relé, čerpadlo paliva
Relé R15
Relé automatického vypnutí.
Schéma pojistek a relé – Chrysler Voyager
Týká se nových vozidel v letech:
2008.
Modul napájení zcela integrovaný (TIPM) se nachází v motorovém prostoru blízko baterie.
Obsahuje pojistky cartridge a mini pojistky. Identifikační etiketa každého prvku může být vytištěna nebo vyražena na vnitřním boku krytu. Čísla uvnitř krytu TIPM odpovídají následující tabulce.
| Hnízdo | Pojistka cartridge | Mini pojistka | Popis |
|---|---|---|---|
| Hnízdo | Pojistka cartridge | Mini pojistka | Popis |
| J1 | 40 A zelená | — | Elektricky sklopné sedadlo |
| J2 | 30 Amp růžová | — | Modul dveří |
| J3 | 40 A zelená | — | Modul zadních dveří (uzel zadních dveří) |
| J4 | 25 Amp přírodní | — | Uzel dveří řidiče |
| J5 | 25 Amp přírodní | — | Uzel dveří spolujezdce |
| J6 | 40 A zelená | — | Čerpadlo systému proti zablokování (ABS)/ESP |
| J7 | 30 Amp růžová | — | Ventil systému proti zablokování (ABS) |
| J8 | 40 A zelená | — | Sedadlo s pamětí napájení (pokud je přítomno) |
| J9 | 40 A zelená | — | Motor PZEV/variabilní palivo |
| J10 | 30 Amp růžová | — | Relé stěrače světlometů/ventil manuálního nastavení |
| J11 | 30 Amp růžová | — | Modul posuvných dveří s napájením |
| J13 | 60 A žlutá | — | Spotřeba po vypnutí zapalování (IOD) — hlavní |
| J14 | 40 A zelená | — | Ohřívač zadního okna |
| J15 | 30 Amp růžová | — | Zadní ventilátor |
| J17 | 40 A zelená | — | Elektromagnet startovacího motoru |
| J18 | 20 A žlutá | — | Modul řízení pohonného systému (PCM) Rozsah převodovky |
| J19 | 60 A žlutá | — | Ventilátor chladiče |
| J20 | 30 Amp růžová | — | Přední stěrač |
| J21 | 20 A žlutá | — | Přední/zadní trysky |
| J22 | 25 Amp přírodní | — | Modul otevírací střechy |
| M1 | 15 A modrá | Horní centrální brzdové světlo (CHMSL)/spínač brzdy | |
| M2 | — | 20 A žlutá | Osvětlení přívěsu |
| M3 | — | 20 A žlutá | — |
| M4 | — | 10 A červená | Přívěs |
| M5 | — | 25 Amp přírodní | Invertor |
| M6 | — | 20 A žlutá | — |
| M7 | — | 20 A žlutá | Při bodě napájení č. 2 (VÝBĚR BATT/ACC) |
| M8 | — | 20 A žlutá | Vyhřívané přední sedadlo (pokud je přítomno) |
| Hnízdo | Kartušová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| M9 | — | 20 A žlutá | Vyhřívané zadní sedadlo (pokud je přítomno) |
| M10 | 20 A žlutá | Deaktivace zapalování — systém zábavy vozidla (IOD-VES), digitální satelitní audio přijímač (SDARS), DVD, modul hands-free (HFM), univerzální mechanismus otevírání dveří garáže (UGDO), světlo v koupelně (VANITY LP) | |
| M11 | 10 A červená | (spotřeba po vypnutí zapalování) IOD-HVAC/ATC, MW SENSR, lampa pod kapotou (UH LMP) | |
| M12 | — | 30 A zelená | Zesilovač (AMP) |
| M13 | 20 A žlutá | Uzel zapalování v kabině (IOD-CCN). Bezdrátový kontrolní modul (WCM), klakson, časový modul (CLK MOD), multifunkční spínač (MULTI-FCTN SW) | |
| M14 | — | 20 A žlutá | Přívěs (pouze export) |
| M15 | — | 20 A žlutá | COL MOD, IR SNS, ventilace ohřívače, klimatizace/automatická regulace teploty (HVAC/ATC), zpětné zrcátko (RR VW MIR), uzel kabiny (CCN), spínač rozvodné skříňky (T-CASE SW), RUN/ST, multifunkční spínač (MULTIFTCN SW), monitor tlaku pneumatik (TPM), modul svíček (GLW PLG MOD) — pouze pro export Diesel |
| M16 | 10 A červená | Kontrolér zařízení na zadržování pasažérů/modul klasifikace pasažérů (ORC/OCM) | |
| M17 | — | 15 A modrá | Levé zadní světlo/osvětlení registrační značky/parkování (LT-TAIL/LIC/PRK LMP) |
| M18 | 15 A modrá | Pravé zadní světlo/parkování/provoz (RT-TAIL/PRK/RUN LMP) | |
| M19 | — | 25 Amp Přírodní | Automatická deaktivace (ASD #1 a #2) |
| M20 | 15 A modrá | Osvětlení interiéru uzlu kabiny (CCN INT LIGHT), skupina spínačů (SW BANK), modul řízení řízení (SCM) | |
| M21 | — | 20 A žlutá | Automatická deaktivace (ASD #3) |
| M22 | — | 10 A červená | Pravý klakson (Klakson RT (vysoký/nízký) |
| M23 | — | 10 A červená | Levý klakson (klakson LT (vysoký/nízký) |
| M24 | — | 25 Amp Přírodní | Zadní stěrač |
| M25 | 20 A žlutá | Palivové čerpadlo (FUEL PUMP), čerpadlo na naftu (DSL LIFT PUMP) – pouze pro export | |
| M26 | 10 A červená | Spínač napájení zrcadla (PWR MIRR SW), spínač okna řidiče (DRVR WIND SW) | |
| M27 | 10 A červená | Spínač zapalování (IGN SW), modul okna (WIN MOD) | |
| M28 | 10 A červená | Kontrolér nové generace (NGC), přenosový kanál (TRANS FEED), J1962 | |
| M29 | — | 10 A červená | Modul klasifikace pasažérů (OCM) |
| M30 | 15 A modrá | Modul zadního stěrače (RR WIPER MOD), elektricky sklopné zrcadlo (PWR FOLD MIR) | |
| M31 | — | 20 A žlutá | Světla couvání (LUCI B/U) |
| M32 | 10 A červená | Kontrolér zařízení na zadržování pasažérů (ORC), TT EUROPE | |
| M33 | 10 A červená | Kontrolér nové generace (NGC), globální kontrolér motoru systému pohonu (GPEC) | |
| M34 | 10 A červená | Asistent parkování (PRK ASST). Ventilace ohřívače, modul klimatizace (HVAC MOD), mytí světlometů (HDLP WASH), kompas (COMPAS) | |
| M35 | — | 10 A červená | Vyhřívaná zrcátka |
| M36 | — | 20 A žlutá | Při napájecím bodě č. 3 (BATT) |
| M37 | 10 A červená | Systém proti zablokování (ABS), elektronický stabilizační program (ESP), spínač brzdového světla (STP LP SW), kontrola palivového čerpadla | |
| M38 | — | 25 Amp Přírodní | Zamknout/odemknout motory (LOCK/UNLOCK MTRS) |
Zrcátka s vyhříváním, zásuvka napájení v dolním panelu přístrojů a odnímatelná středová konzola, když jsou v přední poloze, jsou vybavena pojistkami s automatickým resetováním, které mohou být asistovány pouze autorizovaným prodejcem. Elektricky nastavitelná sedadla jsou chráněna pojistkou 30 A umístěnou pod sedadlem řidiče. Elektrická okna jsou chráněna automatickou pojistkou 25 A umístěnou pod palubní deskou blízko sloupku řízení. V případě dočasné nebo trvalé ztráty těchto systémů kontaktujte autorizovaného prodejce pro pomoc.

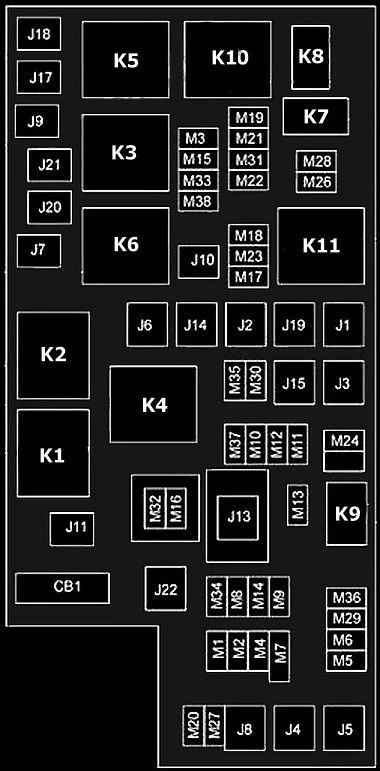

Schéma pojistek a relé – Chrysler Voyager
Vztahuje se na nová vozidla v letech:
2009.
Modul plně integrovaného napájení (TIPM) se nachází v motorovém prostoru blízko baterie.
Obsahuje pojistky s kazetou a mini pojistky. Identifikační štítek každého prvku může být vytištěn nebo vyražen na vnitřní straně krytu. Čísla uvnitř krytu TIPM odpovídají následující tabulce.
| Zásuvka | Kazetová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| Zásuvka | Kazetová pojistka | Mini pojistka | Popis |
| J1 | 40 A zelená | — | Elektricky sklopné sedadlo |
| J2 | 30 Amp Růžová | — | Modul zadních dveří |
| J3 | 30 Amp Růžová | — | Modul zadních dveří (uzel zadních dveří) |
| J4 | 25 Amp Přírodní | — | Uzel dveří řidiče |
| J5 | 25 Amp Přírodní | — | Uzel dveří spolujezdce |
| J6 | 40 A zelená | Čerpadlo systému proti zablokování (ABS)/ESP | |
| J7 | 30 Amp Růžová | Ventil systému proti zablokování (ABS)/ESP | |
| J8 | 40 A zelená | — | Sedadlo s pamětí napájení (pokud je přítomno) |
| J9 | 40 A zelená | — | Motor PZEV/variabilní palivo |
| J10 | 30 Amp Růžová | — | Relé stěrače světlometů/ventil laditelnosti sběrného potrubí |
| J11 | 30 Amp Růžová | — | Modul napájení posuvných dveří/relé zámku Thatchum |
| J13 | 60 A žlutá | — | Spotřeba po vypnutí zapalování (IOD) – hlavní |
| J14 | 40 A zelená | — | Ohřívač zadního okna |
| J15 | 30 Amp Růžová | — | Zadní ventilátor |
| J17 | 40 A zelená | — | Elektromagnet motoru startéru |
| J18 | 20 A modrá | Modul řízení pohonného systému (PCM) Gamma převodovky | |
| J19 | 60 A žlutá | — | Ventilátor chladiče |
| J20 | 30 Amp Růžová | — | Přední stěrač |
| J21 | 20 A modrá | — | Přední/zadní postřikovač |
| J22 | 25 Amp Přírodní | — | Modul otevírací střechy |
| M1 | 15 A modrá | Centrální horní brzdové světlo (CHMSL)/spínač brzdy | |
| M2 | — | — | — |
| M3 | — | 20 A žlutá | Náhradní pojistka |
| M4 | — | 10 A červená | Přívěs |
| M5 | — | 25 Amp Přírodní | Invertor |
| M6 | — | 20 A žlutá | Při napájecím bodě č. 1 (ACC), senzor deště |
| M7 | 20 A žlutá | Při napájecím bodě č. 2 (VÝBĚR BATT/ACC) | |
| M8 | — | 20 A žlutá | Přední vyhřívané sedadlo (pokud je přítomno) |
| Zásuvka | Kazetová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| M9 | — | 20 A žlutá | Vyhřívané zadní sedadlo (pokud je přítomno) |
| M10 | 15 A modrá | Deaktivace zapalování — systém zábavy vozidla (IOD-VES), digitální satelitní audio přijímač (SDARS), DVD, modul hands-free (HFM), univerzální mechanismus otevírání dveří garáže (UGDO), zrcadlové světlo (VANITY LP), modul streamování videa | |
| M11 | — | 10 A červená | (spotřeba po vypnutí zapalování) IOD-HVAC/ATC |
| M12 | — | 30 A zelená | Zesilovač (AMP)/Rádio |
| M13 | 20 A žlutá | Spotřeba po vypnutí zapalování — uzel kabiny (IOD-CCN), siréna, modul hodin (CLK MOD), multifunkční spínač (MULTI-FCTN SW)/ITM | |
| M14 | — | 20 A žlutá | Náhradní pojistka |
| M15 | 20 A žlutá | Zadní zrcadlo (RR VW MIR), uzel kabiny (CCN), multifunkční spínač (MULTIFTCN SW), monitor tlaku pneumatik (TPM), modul svíček (GLW PLG MOD) — pouze pro export na naftu, skupina převodovky (Hallův jev), snížení hluku (ANC) | |
| M16 | 10 A červená | Ovladač zařízení pro zadržení cestujících/modul klasifikace cestujících (ORC/OCM) | |
| M17 | 15 A modrá | Levé zadní světlo/osvětlení registrační značky/parkování (LT-TAIL/LIC/PRK LMP), denní světla | |
| M18 | 15 A modrá | Pravé zadní světlo/parkování/pro jízdu (RT-TAIL/PRK/RUN LMP) | |
| M19 | — | 25 Amp Přírodní | Automatická deaktivace (ASD #1 a #2) |
| M20 | — | 15 A modrá | Osvětlení interiéru uzlu kabiny (CCN INT LIGHT), skupina spínačů (SW BANK), modul řízení systému řízení (SCM), volant spínačů |
| M21 | — | 20 A žlutá | Automatická deaktivace (ASD #3) |
| M22 | — | 10 A červená | Pravý klakson (Klakson RT (vysoký/nízký) |
| M23 | — | 10 A červená | Levý klakson (klakson LT (vysoký/nízký) |
| M24 | — | 25 Amp Přírodní | Zadní stěrač |
| M25 | 20 A žlutá | Čerpadlo paliva (FUEL PUMP), čerpadlo na zdvih naftu (DSL LIFT PUMP) — pouze pro export | |
| M26 | 10 A červená | Spínač napájení zrcadla (PWR MIRR SW), spínač okna řidiče (DRVR WIND SW) | |
| M27 | 10 A červená | Spínač zapalování (IGN SW), modul okna (WIN MOD), PEM. Zámek sloupku řízení | |
| M28 | 10 A červená | Ovladač nové generace (NGC), PCM, napájení převodovky (TRANS FEED), TCM | |
| M29 | 10 A červená | Modul klasifikace cestujících (OCM) | |
| M30 | 15 A modrá | Modul zadního stěrače (RR WIPER MOD), elektricky sklopné zrcadlo (PWR FOLD MIR), diagnostický kabel J1962 | |
| M31 | — | 20 A žlutá | Světla couvání (LAMPY B/U) |
| M32 | 10 A červená | Ovladač zařízení pro zadržení cestujících (ORC), TT EUROPE | |
| M33 | 10 A červená | Ovladač nové generace (NGC), Ovladač motoru Global Powertrain (GPEC), TCM | |
| M34 | 10 A červená | Asistent parkování (PRK ASST), ventilace vytápění, modul klimatizace (HVAC MOD), mytí světlometů (HDLP WASH), kompas (COMPAS), infračervený senzor, zadní kamera, světla dveří, baterka lampy, AHLM, relé Diesel, Vytápění kabiny, Ventilátor chladiče – Diesel | |
| M35 | — | 10 A červená | Vyhřívaná zrcátka |
| M36 | — | 20 A žlutá | Při napájecím bodě č. 3 (BATT) |
| M37 | 10 A červená | Systém proti zablokování (ABS), elektronický stabilizační program (ESP), spínač světla brzdy (STP LP SW), kontrola čerpadla paliva Rly Hi | |
| M38 | 25 Amp Přírodní | Motory zamykání/odemykání dveří (zamknutí/odemknutí MTRS), motory zamykání/odemykání zadního víka |
Zrcátka s vyhříváním, zásuvka napájení v dolním panelu přístrojů a odnímatelná středová konzola v přední poloze jsou vybaveny pojistkami s automatickým resetováním, které mohou být asistovány pouze autorizovaným prodejcem. Elektricky nastavitelná sedadla jsou chráněna pojistkou 30 A umístěnou pod sedadlem řidiče. Elektrická okna jsou chráněna automatickým spínačem 25 A umístěným pod palubní deskou blízko sloupku řízení. V případě dočasné nebo trvalé ztráty těchto systémů kontaktujte autorizovaného prodejce pro pomoc.
Schéma pojistek a relé – Chrysler Voyager
Týká se nových vozidel v letech:
2010.
Modul plně integrovaného napájení (TIPM) se nachází v motorovém prostoru blízko baterie.
Obsahuje pojistky s cartridgemi a mini pojistky. Identifikační štítek každého prvku může být vytištěn nebo vyražen na vnitřním boku krytu. Čísla uvnitř krytu TIPM zodpovídají tabulce níže.
| Zásuvka | Kazetová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| Zásuvka | Kazetová pojistka | Mini pojistka | Popis |
| J1 | 40 A zelená | — | Elektricky sklopné sedadlo |
| J2 | 30 Amp růžová | — | Modul zadních dveří |
| J3 | 30 Amp růžová | Modul zadních dveří (uzel zadních dveří) | |
| J4 | 25 Amp přírodní | — | Uzel dveří řidiče |
| J5 | 25 Amp přírodní | — | Uzel dveří spolujezdce |
| J6 | 40 A zelená | Čerpadlo proti zablokování brzd/systém kontroly stability | |
| J7 | 30 Amp růžová | — | Ventil proti zablokování brzd/systém kontroly stability |
| J8 | 40 A zelená | — | Sedadlo s elektrickou pamětí – pokud je přítomno |
| J9 | 40 A zelená | Částečně nulové emise motoru vozidla/ flexibilní palivo | |
| J10 | 30 Amp růžová | Relé stěrače světlometů/ladící ventil sběrného potrubí | |
| J11 | 30 Amp růžová | Modul napájení posuvných dveří / napájení relé blokování modulu proti krádeži | |
| J13 | 60 A žlutá | Spotřeba po vypnutí zapalování (IOD) – Hlavní | |
| J14 | 40 A zelená | — | Ohřívač zadního okna |
| J15 | 30 Amp růžová | — | Zadní ventilátor |
| J17 | 40 A zelená | — | Elektromagnet startovacího motoru |
| J18 | 20 A modrá | Modul řízení systému převodovky, Rozsah převodovky | |
| J19 | 60 A žlutá | — | Ventilátor chladiče |
| J20 | 30 Amp růžová | — | Přední stěrač |
| J21 | 20 A modrá | — | Přední/zadní umývač |
| J22 | 25 Amp přírodní | — | Modul otevírací střechy |
| M1 | — | 15 A modrá | Střední zadní brzdové světlo/spínač brzdy |
| M2 | — | — | — |
| M3 | — | 20 A žlutá | Náhradní pojistka |
| M4 | — | 10 A červená | Přívěs |
| M5 | — | 25 Amp přírodní | Invertor |
| M6 | — | 20 A žlutá | Při napájecím bodě č. 1 (ACC), senzor deště |
| M7 | — | 20 A žlutá | Při napájecím bodě č. 2 (VÝBĚR BATT/ACC) |
| M8 | — | 20 A žlutá | Přední vyhřívané sedadlo – pokud je přítomno |
| Zásuvka | Pojistka s kartridží | Mini pojistka | Popis |
|---|---|---|---|
| M9 | 20 A žlutá | Vyhřívané zadní sedadlo – pokud je přítomno | |
| M10 | 15 A modrá | Deaktivace zapalování – systém videa, satelitní rádio, DVD, modul hands-free, univerzální mechanismus otevírání dveří garáže, světlo na vysávání, modul na přenos videa v reálném čase | |
| M11 | — | 10 A červená | Spotřeba po vypnutí zapalování – systém řízení klimatu |
| M12 | — | 30 A zelená | Zesilovač (AMP)/Rádio |
| M13 | 20 A žlutá | Spotřeba po vypnutí zapalování — souprava směrových světel, siréna, modul hodin, multifunkční spínač/ITM | |
| M14 | — | 20 A žlutá | Náhradní pojistka |
| M15 | 20 A žlutá | Zrcadlo, souprava směrových světel, multifunkční spínač, monitor tlaku pneumatik, modul svíček – export pouze pro naftu, spínač AssyShifter (efekt Hall), snížení akustického hluku | |
| M16 | 10 A červená | Modul airbagu/modul klasifikace cestujících | |
| M17 | 15 A modrá | Levé zadní světlo/osvětlení evidenčního čísla/parkování, obrysová světla | |
| M18 | 15 A modrá | Pravé zadní světlo/položková světla/obrysová světla | |
| M19 | 25 Amp Přírodní | Automatická deaktivace č. 1 a č. 2 | |
| M20 | 15 A modrá | Osvětlení interiéru soupravy směrových světel, skupina spínačů, modul sloupku řízení, volant spínačů | |
| M21 | — | 20 A žlutá | Automatická deaktivace č. 3 |
| M22 | — | 10 A červená | Pravý klakson (vysoký/nízký) |
| M23 | — | 10 A červená | Levý klakson (vysoký/nízký) |
| M24 | — | 25 Amp Přírodní | Zadní stěrač |
| M25 | 20 A žlutá | Palivové čerpadlo, čerpadlo na naftu – pouze na export | |
| M26 | — | 10 A červená | Spínač napájení zrcadla, spínač okna řidiče |
| M27 | 10 A červená | Spínač zapalování, modul bezdrátového ovládání, modul bezklíčového přístupu, zámek sloupku řízení | |
| M28 | 10 A červená | Modul řízení systému převodovky, napájení převodovky, modul řízení převodovky | |
| M29 | — | 10 A červená | Modul klasifikace cestujících |
| M30 | 15 A modrá | Modul zadního stěrače, elektricky sklopné zrcadlo, diagnostický kabel J1962 | |
| M31 | — | 20 A žlutá | Rezervní světla |
| M32 | — | 10 A červená | Modul airbagu, TT EUROPA |
| M33 | 10 A červená | Modul řízení systému převodovky, modul řízení převodovky | |
| M34 | 10 A červená | Asistence při parkování, modul klimatizačního systému topení, umývač světlometů, kompas, infračervený senzor, zadní kamera, dveře lampy FT Drv/pass, baterka, AHLM, relé topení kabiny Diesel, ventilátor s rádiem Diesel | |
| M35 | — | 10 A červená | Vyhřívaná zrcátka |
| M36 | — | 20 A žlutá | Napájecí bod č. 3 |
| M37 | 10 A červená | Systém proti zablokování, systém kontroly stability, spínač brzdových světel, kontrola palivového čerpadla Rly Hi Control | |
| M38 | 25 Amp Přírodní | Motory zamykání/odemykání dveří, motory zamykání/odemykání zadního víka |
Zrcátka s vyhříváním, bod napájení v dolním panelu přístrojů a odnímatelná středová konzola v přední poloze jsou vybaveny pojistkami s automatickým resetováním, které mohou být asistovány pouze autorizovaným prodejcem. Elektricky nastavitelná sedadla jsou chráněna pojistkou 30 A umístěnou pod sedadlem řidiče. Elektrická okna jsou chráněna automatickým spínačem 25 A umístěným pod přístrojovou deskou blízko sloupku řízení. V případě dočasné nebo trvalé ztráty těchto systémů kontaktujte autorizovaného prodejce pro pomoc.
Schéma pojistek a relé – Chrysler Voyager
Vztahuje se na nová vozidla v letech:
2011.
Modul plně integrovaného napájení (TIPM) se nachází v motorovém prostoru blízko baterie.
Obsahuje pojistky s kartridží a mini pojistky. Štítek, který identifikuje každý prvek, může být vytištěn nebo vyražen na vnitřním boku krytu. Čísla uvnitř krytu TIPM zodpovídají tabulce níže.
| Zásuvka | Pojistka s cartridgou | Mini – Pojistka | Popis |
|---|---|---|---|
| Zásuvka | Pojistka s cartridgou | Mini – Pojistka | Popis |
| J1 | 40 A zelená | — | Elektricky sklopné sedadlo |
| J2 | 30 Amp Růžová | — | Modul zadních dveří |
| J3 | 30 Amp Růžová | — | Modul zadních dveří (uzel zadních dveří) |
| J4 | 25 Amp Přírodní | — | Uzel dveří řidiče |
| J5 | 25 Amp Přírodní | — | Uzel dveří spolujezdce |
| J6 | 40 A zelená | Čerpadlo proti zablokování brzd/systém kontroly stability | |
| J7 | 30 Amp Růžová | – | Ventil proti zablokování brzd/systém kontroly stability |
| J8 | 40 A zelená | — | Sedadlo s pamětí napájení – pokud je přítomno |
| J9 | 40 A zelená | Částečně nulové emise motoru vozidla/ flexibilní palivo | |
| J10 | 30 Amp Růžová | Relé stěrače světlometů/ventil ladění sběrného potrubí | |
| J11 | 30 Amp Růžová | Modul napájení posuvných dveří/připojení relé modulu proti krádeži | |
| J13 | 60 A žlutá | — | Spotřeba po vypnutí zapalování (IOD) – hlavní |
| J14 | 40 A zelená | — | Odmlžovač zadního okna |
| J15 | 30 Amp Růžová | — | Přední ventilátor |
| J17 | 40 A zelená | — | Elektromagnet motoru startéru |
| J18 | 20 A modrá | — | Modul řízení systému převodovky, Rozsah převodovky |
| J19 | 60 A žlutá | — | Ventilátor chladiče |
| J20 | 30 Amp Růžová | — | Přední stěrač |
| J21 | 20 A modrá | — | Stěrač předního/zadního skla |
| J22 | 25 Amp Přírodní | — | Modul otevírací střechy |
| M1 | — | 15 A modrá | Centrální zadní stop světlo/spínač brzdy |
| M2 | — | — | — |
| M3 | — | 20 A žlutá | Náhradní pojistka |
| M4 | — | 10 A červená | Přívěs |
| M5 | — | 25 Amp Přírodní | Invertor |
| M6 | — | 20 A žlutá | Při napájecím bodě č. 1 (ACC), senzor deště |
| M7 | — | 20 A žlutá | Při napájecím bodě č. 2 (VÝBĚR BATT/ACC) |
| M8 | — | 20 A žlutá | Přední vyhřívané sedadlo – pokud je přítomno |
| Zásuvka | Pojistka s kartridží | Mini – Pojistka | Popis |
|---|---|---|---|
| M9 | — | 20 A žlutá | Vyhřívané zadní sedadlo – pokud je přítomno |
| M10 | 15 A modrá | Deaktivace zapalování – systém videa, satelitní rádio, DVD, modul hands-free, univerzální mechanismus na otevírání garážových dveří, světlo v dveřích, modul na streamování videa | |
| M11 | 10 A červená | Spotřeba po vypnutí zapalování – systém klimatizace | |
| M12 | — | 30 A zelená | Zesilovač (AMP)/Rádio |
| M13 | 20 A žlutá | Spotřeba po vypnutí zapalování – přístrojová deska, siréna, modul hodin, multifunkční ovladač/ITM | |
| M14 | — | 20 A žlutá | Náhradní pojistka |
| M15 | 20 A žlutá | Zrcadlo, přístrojová deska, multifunkční ovladač, monitor tlaku pneumatik, modul svíček – pouze na export naftových motorů, páka převodovky (efekt Hall), snížení akustického hluku | |
| M16 | 10 A červená | Modul airbagu/modul klasifikace cestujících | |
| M17 | 15 A modrá | Levé zadní světlo / osvětlení evidenčního čísla / parkovací světlo, světlo na stání | |
| M18 | — | 15 A modrá | Pravé zadní světlo/parkovací světlo/světlo na stání |
| M19 | — | 25 Amp Přírodní | Automatická deaktivace č. 1 a č. 2 |
| M20 | 15 A modrá | Osvětlení interiéru přístrojové desky, skupina spínačů, modul sloupku řízení, volant spínačů | |
| M21 | — | 20 A žlutá | Automatická deaktivace č. 3 |
| M22 | — | 10 A červená | Pravý klakson (vysoký/nízký) |
| M23 | — | 10 A červená | Levý klakson (vysoký/nízký) |
| M24 | — | 25 Amp Přírodní | Zadní stěrač |
| M25 | 20 A žlutá | Čerpadlo paliva, čerpadlo na naftu – pouze na export | |
| M26 | — | 10 A červená | Spínač napájení zrcadla, spínač okna řidiče |
| M27 | 10 A červená | Spínač zapalování, modul bezdrátového ovládání, modul bezklíčového přístupu, zamykání sloupku řízení | |
| M28 | 10 A červená | Modul řízení systému převodovky, napájení převodovky, modul řízení převodovky | |
| M29 | — | 10 A červená | Modul klasifikace cestujících |
| M30 | 15 A modrá | Modul zadního stěrače, elektricky sklopné zrcadlo, diagnostický kabel J1962 | |
| M31 | — | 20 A žlutá | Záložní světla |
| M32 | — | 10 A červená | Modul airbagu, TT EVROPA |
| M33 | 10 A červená | Modul řízení systému převodovky, modul řízení převodovky | |
| M34 | 10 A červená | Asistence při parkování, modul klimatizačního systému vytápění, umývač světlometů, kompas, infračervený senzor, zadní kamera, dveře lampy FT Drv/Pass, lampa, AHLM, relé vytápění kabiny Diesel, ventilátor s rádiem Diesel | |
| M35 | — | 10 A červená | Vyhřívaná zrcátka |
| M36 | — | 20 A žlutá | Napájecí bod č. 3 |
| M37 | 10 A červená | Systém proti zablokování, systém kontroly stability, spínač brzdových světel, kontrola čerpadla paliva Rly Hi Control | |
| M38 | 25 Amp Přírodní | Motory zamykání/odemykání dveří, motory zamykání/odemykání zadního víka |
Zrcátka s vyhříváním, bod napájení na dolním přístrojovém panelu a odnímatelná středová konzola v přední poloze jsou vybaveny pojistkami s automatickým resetováním, které mohou být asistovány pouze autorizovaným prodejcem. Elektricky nastavitelná sedadla jsou chráněna pojistkou 30 A umístěnou pod sedadlem řidiče. Elektrická okna jsou chráněna automatickým spínačem 25 A umístěným pod přístrojovou deskou blízko sloupku řízení. V případě dočasné nebo trvalé ztráty těchto systémů kontaktujte autorizovaného prodejce pro pomoc.
Schéma pojistek a relé – Chrysler Voyager
Týká se nových vozidel v letech:
2012.
Modul plně integrovaného napájení (TIPM) se nachází v motorovém prostoru blízko baterie.
Obsahuje pojistky s kartridží a mini pojistky. Štítek, který identifikuje každý prvek, může být vytištěn nebo vyražen na vnitřním boku krytu. Čísla uvnitř krytu TIPM zodpovídají tabulce níže.
| Zásuvka | Pojistka s kartušou | Mini – Pojistka | Popis |
|---|---|---|---|
| Zásuvka | Pojistka s kartušou | Mini – Pojistka | Popis |
| J1 | 40 A zelená | — | Elektricky sklopné sedadlo |
| J2 | 30 Amp Růžová | — | Modul zadních dveří |
| J3 | 30 Amp Růžová | — | Modul zadních dveří |
| J4 | 25 Amp Přírodní | — | Uzel dveří řidiče |
| J5 | 25 Amp Přírodní | — | Uzel dveří cestujícího |
| J6 | 40 A zelená | Čerpadlo proti zablokování brzd/systém kontroly stability | |
| J7 | 30 Amp Růžová | Ventil proti zablokování brzd/systém kontroly stability | |
| J8 | 40 A zelená | — | Sedadlo s pamětí napájení – pokud je přítomno |
| J9 | 40 A zelená | Motor vozidla s částečně nulovými emisemi/ flexibilní palivo – pokud je přítomno | |
| J10 | 30 Amp Růžová | Ventil pro umývání světlometů/koleno sběrného potrubí – pokud je přítomno | |
| J11 | 30 Amp Růžová | Modul posuvných dveří/modul proti krádeži – pokud je přítomno | |
| J12 | 30 Amp Růžová | Zadní ventilátor HVAC, motor ventilátoru chladiče | |
| J13 | 60 A žlutá | — | Odtok po vypnutí zapalování (IOD) – hlavní |
| J14 | 40 A zelená | — | Vyhřívání zadního skla |
| J15 | 40 A zelená | — | Přední ventilátor |
| J17 | 40 A zelená | — | Elektromagnet motoru startéru |
| J18 | 20 A modrá | — | Modul řízení systému přenosu, rozsah převodovky |
| J19 | 60 A žlutá | — | Ventilátor chladiče |
| J20 | 30 Amp Růžová | — | Přední stěrač |
| J21 | 20 A modrá | — | Přední/zadní světelná lampa |
| J22 | 25 Amp Přírodní | — | Modul otevíratelné střechy |
| M1 | — | 15 A modrá | Centrální zadní brzdové světlo/spínač brzdy |
| M2 | 20 A žlutá | Osvětlení přívěsu, přední mlhová světla, inteligentní senzor baterie (IBS) | |
| M3 | 20 A žlutá | Zámek přední/zadní osy, motor čerpadla na vytvoření podtlaku | |
| M4 | — | 10 A červená | Přívěs |
| M5 | — | 25 Amp Přírodní | Invertor |
| M6 | 20 A žlutá | Napájecí zdroj č. 1 (ACC), senzor deště, zapalovač cigaret (přístrojová deska nebo zadní konzola) | |
| M7 | 20 A žlutá | Napájecí zdroj č. 2 (BATT/ACC SELECT) – Střední sedadlo nebo se zadní konzolou | |
| M8 | — | 20 A žlutá | Vyhřívané přední sedadlo – pokud je přítomno |
| Zásuvka | Pojistka s kartušou | Mini – Pojistka | Popis |
|---|---|---|---|
| M9 | — | 20 A žlutá | Vyhřívané zadní sedadlo – pokud je přítomno |
| M10 | 15 A modrá | Odpojení napájení – systém videa, satelitní rádio, DVD, modul hands-free, univerzální mechanismus na otevírání garážových dveří, světlo v prahoch, modul streamování videa – pokud je přítomno | |
| M11 | — | 10 A červená | Systém klimatizace |
| M12 | — | 30 A zelená | Zesilovač/Rádio |
| M13 | 20 A žlutá | Sada směrových světel, siréna, modul hodin, multifunkční spínač – v závislosti od výbavy | |
| M14 | — | 20 A žlutá | Přívěs – pokud je přítomný |
| M15 | 20 A žlutá | Zadní zrcadlo, sada směrových světel, multifunkční spínač, monitor tlaku pneumatik, modul zapalovacích svíček – pokud je přítomný | |
| M16 | 10 A červená | Modul airbagu/modul klasifikace cestujících | |
| M17 | 15 A modrá | Levé zadní světlo/osvětlení evidenčního čísla/osvětlení parkování, denní světla | |
| M18 | — | 15 A modrá | Pravé zadní světlo/osvětlení parkování/denní světla |
| M19 | — | 25 Amp Přírodní | Systém přenosu |
| M20 | 15 A modrá | Osvětlení interiéru sady směrových světel, skupina spínačů, modul sloupku řízení, volantové spínače | |
| M21 | — | 20 A žlutá | Systém přenosu |
| M22 | — | 10 A červená | Klakson |
| M23 | — | 10 A červená | Klakson |
| M24 | — | 25 Amp Přírodní | Zadní stěrač |
| M25 | 20 A žlutá | Čerpadlo paliva, čerpadlo na zdvih naftu – pokud je přítomné | |
| M26 | 10 A červená | Spínač napájení zrcadla, spínač okna řidiče | |
| M27 | 10 A červená | Modul bezdrátového ovládání, modul přístupu bez klíče | |
| M28 | — | 10 A červená | Systém přenosu, modul ovládání převodovky |
| M29 | — | 10 A červená | Modul klasifikace cestujících |
| M30 | — | 15 A modrá | Modul zadního stěrače, elektricky sklopné zrcadlo |
| M31 | — | 20 A žlutá | Záložní světla |
| M32 | 10 A červená | Modul airbagu, THATCHUM – pokud je přítomný | |
| M33 | — | 10 A červená | Systém přenosu |
| M34 | 10 A červená | Asistence při parkování, modul ovládání klimatizace vytápění, tryskový světlomet, kompas, zadní kamera, světla dveří, baterka, relé vytápění kabiny Diesel, ventilátor s rádiem Diesel – v závislosti od výbavy | |
| M35 | — | 10 A červená | Vyhřívaná zrcátka |
| M36 | — | 20 A žlutá | Napájecí zdroj č. 3 (přístrojová deska nebo středová konzola) |
| M37 | 10 A červená | Systém ABS, kontrola stability, brzdové světlo, čerpadlo paliva | |
| M38 | 25 Amp Přírodní | Motory zamykání/odemykání dveří, motory zamykání/odemykání zadního víka |
Zrcátka s vyhříváním, zásuvka na napájení v dolním panelu přístrojové desky a odnímatelná středová konzola v přední poloze jsou vybaveny pojistkami s automatickým obnovením, které mohou být opraveny pouze autorizovaným prodejcem. Elektricky nastavitelné sedadla jsou chráněny pojistkou 30 A umístěnou pod sedadlem řidiče. Elektrická okna jsou chráněna automatickým spínačem 25 A umístěným pod přístrojovou deskou blízko sloupku řízení. V případě dočasné nebo trvalé ztráty těchto systémů kontaktujte autorizovaného prodejce pro pomoc.
Schéma pojistek a relé – Chrysler Voyager
Týká se nových vozidel v letech:
2013, 2014, 2015.
Modul napájení plně integrovaný (TIPM) se nachází v motorovém prostoru blízko baterie.
Obsahuje pojistky s kartridží a mini pojistky. Identifikační etiketa každého prvku může být vytištěna nebo vyražena na vnitřním boku krytu. Čísla uvnitř krytu TIPM odpovídají tabulce níže.
| Hnízdo | Kartušová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| Hnízdo | Kartušová pojistka | Mini pojistka | Popis |
| J1 | 40 A zelená | — | Elektricky sklopné sedadlo |
| J2 | 30 Amp růžová | — | Modul zadních dveří |
| J3 | 30 Amp růžová | — | Modul zadních dveří |
| J4 | 25 Amp přírodní | — | Uzel dveří řidiče |
| J5 | 25 Amp přírodní | — | Uzel dveří spolujezdce |
| J6 | 40 A zelená | — | Čerpadlo proti zablokování brzd/systém kontroly stability |
| J7 | 30 Amp růžová | — | Ventil proti zablokování brzd/systém kontroly stability |
| J8 | 40 A zelená | — | Sedadlo s pamětí napájení – je-li přítomno |
| J9 | 40 A zelená | Částečně nulové emise motoru vozidla/variabilní palivo – je-li přítomno | |
| J10 | 30 Amp růžová | Ventil ostřikovače světlometů/regulátor sběrného potrubí – je-li přítomno | |
| J11 | 30 Amp růžová | Modul posuvných dveří/modul proti krádeži – je-li přítomno | |
| J12 | 30 Amp růžová | Zadní ventilátor HVAC, motor ventilátoru chladiče | |
| J13 | 60 A žlutá | — | Odběr po vypnutí zapalování (IOD) – hlavní |
| J14 | 40 A zelená | — | Vyhřívání zadního okna |
| J15 | 40 A zelená | — | Přední ventilátor |
| J17 | 40 A zelená | — | Elektromagnet motoru startéru |
| J18 | 20 A modrá | — | Modul řízení systému převodovky, rozsah převodovky |
| J19 | 60 A žlutá | — | Ventilátor chladiče |
| J20 | 30 Amp růžová | — | Přední stěrač |
| J21 | 20 A modrá | — | Ostřikovač předního/zadního skla |
| J22 | 25 Amp přírodní | — | Modul otevírací střechy |
| M1 | — | 15 A modrá | Centrální zadní brzdové světlo/spínač brzdy |
| M2 | — | 20 A žlutá | Přední mlhová světla |
| M3 | — | 20 A žlutá | Zámek přední/zadní osy, motor vakuového čerpadla |
| M4 | — | 10 A červená | Přívěs |
| M5 | — | 25 Amp přírodní | Invertor |
| M6 | — | 20 A žlutá | Při napájecím bodě č. 1 (ACC), senzor deště, zapalovač cigaret (přístrojová deska nebo zadní konzola) |
| M7 | 20 A žlutá | Napájecí bod č. 2 (BATT/ACC SELECT) – Středové sedadlo nebo se zadní konzolou | |
| M8 | — | 20 A žlutá | Vyhřívané přední sedadlo – je-li přítomno |
| Hnízdo | Patronová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| M9 | — | 20 A žlutá | Vyhřívané zadní sedadlo – je-li přítomno |
| M10 | 15 A modrá | Vypnutí zapalování – video systém, satelitní rádio, DVD, modul hands-free, univerzální mechanismus pro otevírání garážových vrat, žárovka v prázdnu, modul pro přenos videa v reálném čase – je-li přítomno | |
| M11 | — | 10 A červená | Systém klimatizace |
| M12 | — | 30 A zelená | Zesilovač/Rádio |
| M13 | — | 20 A žlutá | Sada směrových světel, siréna, modul hodin, multifunkční spínač – v závislosti na výbavě |
| M14 | — | 20 A žlutá | Přívěs – je-li přítomný |
| M15 | 20 A žlutá | Zadní zrcátko, sada směrových světel, multifunkční spínač, monitor tlaku pneumatik, modul zapalovacích svíček – je-li přítomný | |
| M16 | — | 10 A červená | Modul airbagu/modul klasifikace pasažérů |
| M17 | — | 15 A modrá | Levé zadní světlo/osvětlení registrační značky/parkovací světla |
| M18 | — | 15 A modrá | Pravé zadní světlo/parkovací světla/pro jízdu |
| M19 | — | 25 Amp přírodní | Systém přenosu |
| M20 | — | 15 A modrá | Osvětlení interiéru sady směrových světel, skupina spínačů, modul sloupku řízení, volant spínačů |
| M21 | — | 20 A žlutá | Systém přenosu |
| M22 | — | 10 A červená | Klaksón |
| M23 | — | 10 A červená | Klaksón |
| M24 | — | 25 Amp přírodní | Zadní stěrač |
| M25 | — | 20 A žlutá | Palivové čerpadlo, čerpadlo na naftu – je-li přítomno |
| M26 | — | 10 A červená | Spínač napájení zrcátka, spínač okna řidiče |
| M27 | — | 10 A červená | Modul bezdrátového ovládání, modul bezklíčového přístupu |
| M28 | — | 10 A červená | Systém přenosu, modul ovládání převodovky |
| M29 | — | 10 A červená | Modul klasifikace pasažérů |
| M30 | — | 15 A modrá | Modul zadního stěrače, elektricky sklopné zrcátko |
| M31 | — | 20 A žlutá | Zpětná světla |
| M32 | — | 10 A červená | Modul airbagu, THATCHUM – je-li přítomný |
| M33 | — | 10 A červená | Systém přenosu |
| M34 | 10 A červená | Asistence při parkování, modul ovládání topení kabiny, ostřikovač světlometů, kompas, zadní kamera, světla dveří, baterka, relé topení kabiny Diesel, ventilátor s rádiem Diesel – v závislosti na výbavě | |
| M35 | — | 10 A červená | Vyhřívaná zrcátka |
| M36 | — | 20 A žlutá | Napájecí bod č. 3 (přístrojová deska nebo středová konzola) |
| M37 | — | 10 A červená | Systém ABS, kontrola stability, brzdové světlo, palivové čerpadlo |
| M38 | — | 25 Amp přírodní | Motory zamykání/odemykání dveří, motory zamykání/odemykání zadních dveří |
| CB1 | – | Spínač obvodu 25 A | Napájení okna |
Schéma pojistek a relé – Chrysler Voyager
Týká se nových vozidel v letech:
2013, 2014, 2015.
Modul napájení úplně integrovaný (TIPM) se nachází v motorovém prostoru blízko baterie.
Obsahuje pojistky s kartridží a mini pojistky. Identifikační štítek každého prvku může být vytištěn nebo vyražen na vnitřním boku krytu. Čísla uvnitř krytu TIPM odpovídají tabulce níže.
| Hnízdo | Kartušová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| Hnízdo | Kartušová pojistka | Mini pojistka | Popis |
| J1 | 40 A zelená | — | Elektricky sklopné sedadlo |
| J2 | 30 Amp růžová | — | Modul zadního víka |
| J3 | 30 Amp růžová | — | Modul zadních dveří |
| J4 | 25 Amp přírodní | — | Uzel dveří řidiče |
| J5 | 25 Amp přírodní | — | Uzel dveří spolujezdce |
| J6 | 40 A zelená | — | Čerpadlo proti zablokování brzd/systém kontroly stability |
| J7 | 30 Amp růžová | — | Ventil proti zablokování brzd/systém kontroly stability |
| J8 | 40 A zelená | — | Sedadlo s pamětí napájení – je-li přítomno |
| J9 | 40 A zelená | Částečně nulové emise motoru vozidla/variabilní palivo – je-li přítomno | |
| J10 | 30 Amp růžová | Ventil ostřikovače světlometů/regulátor sběrného potrubí – je-li přítomno | |
| J11 | 30 Amp růžová | Modul posuvných dveří/modul proti krádeži – je-li přítomno | |
| J12 | 30 Amp růžová | Zadní ventilátor HVAC, motor ventilátoru chladiče | |
| J13 | 60 A žlutá | — | Odběr po vypnutí zapalování (IOD) – hlavní |
| J14 | 40 A zelená | — | Odmlžovač zadního okna |
| J15 | 40 A zelená | — | Přední ventilátor |
| J17 | 40 A zelená | — | Elektromagnet motoru startéru |
| J18 | 20 A modrá | — | Modul řízení systému převodovky, rozsah převodovky |
| J19 | 60 A žlutá | — | Ventilátor chladiče |
| J20 | 30 Amp růžová | — | Přední stěrač |
| J21 | 20 A modrá | — | Ostřikovač předního/zadního skla |
| J22 | 25 Amp přírodní | — | Modul otevírací střechy |
| M1 | — | 15 A modrá | Centrální zadní brzdové světlo/spínač brzdy |
| M2 | — | 20 A žlutá | Přední mlhová světla |
| M3 | — | 20 A žlutá | Zámek přední/zadní osy, motor vakuového čerpadla |
| M4 | — | 10 A červená | Přívěs |
| M5 | — | 25 Amp přírodní | Invertor |
| M6 | — | 20 A žlutá | Při napájecím bodě č. 1 (ACC), senzor deště, zapalovač cigaret (přístrojová deska nebo zadní konzola) |
| M7 | 20 A žlutá | Napájecí bod č. 2 (BATT/ACC SELECT) – Středové sedadlo nebo se zadní konzolou | |
| M8 | — | 20 A žlutá | Vyhřívané přední sedadlo – je-li přítomno |
| Hnízdo | Patronová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| M9 | — | 20 A žlutá | Vyhřívané zadní sedadlo – je-li přítomno |
| M10 | 15 A modrá | Vypnutí zapalování – video systém, satelitní rádio, DVD, modul hands-free, univerzální mechanismus pro otevírání garážových vrat, žárovka v prázdnu, modul pro přenos videa v reálném čase – je-li přítomno | |
| M11 | — | 10 A červená | Systém klimatizace |
| M12 | — | 30 A zelená | Zesilovač/Rádio |
| M13 | — | 20 A žlutá | Sada směrových světel, siréna, modul hodin, multifunkční spínač – v závislosti na výbavě |
| M14 | — | 20 A žlutá | Přívěs – je-li přítomný |
| M15 | 20 A žlutá | Zadní zrcátko, sada směrových světel, multifunkční spínač, monitor tlaku pneumatik, modul zapalovacích svíček – je-li přítomný | |
| M16 | — | 10 A červená | Modul airbagu/modul klasifikace pasažérů |
| M17 | — | 15 A modrá | Levé zadní světlo/osvětlení registrační značky/parkovací světla |
| M18 | — | 15 A modrá | Pravé zadní světlo/parkovací světla/pro jízdu |
| M19 | — | 25 Amp přírodní | Systém přenosu |
| M20 | — | 15 A modrá | Osvětlení interiéru sady směrových světel, skupina spínačů, modul sloupku řízení, volant spínačů |
| M21 | — | 20 A žlutá | Systém přenosu |
| M22 | — | 10 A červená | Klaksón |
| M23 | — | 10 A červená | Klaksón |
| M24 | — | 25 Amp přírodní | Zadní stěrač |
| M25 | — | 20 A žlutá | Palivové čerpadlo, čerpadlo na naftu – je-li přítomno |
| M26 | — | 10 A červená | Spínač napájení zrcátka, spínač okna řidiče |
| M27 | — | 10 A červená | Modul bezdrátového ovládání, modul bezklíčového přístupu |
| M28 | — | 10 A červená | Systém přenosu, modul ovládání převodovky |
| M29 | — | 10 A červená | Modul klasifikace pasažérů |
| M30 | — | 15 A modrá | Modul zadního stěrače, elektricky sklopné zrcátko |
| M31 | — | 20 A žlutá | Zpětná světla |
| M32 | — | 10 A červená | Modul airbagu, THATCHUM – je-li přítomný |
| M33 | — | 10 A červená | Systém přenosu |
| M34 | 10 A červená | Asistence při parkování, modul ovládání topení kabiny, ostřikovač světlometů, kompas, zadní kamera, osvětlení dveří, baterka, relé topení kabiny Diesel, ventilátor s rádiem Diesel – v závislosti na výbavě | |
| M35 | — | 10 A červená | Vyhřívaná zrcátka |
| M36 | — | 20 A žlutá | Napájecí bod č. 3 (přístrojová deska nebo střed konzoly) |
| M37 | — | 10 A červená | Systém ABS, kontrola stability, brzdové světlo, palivové čerpadlo |
| M38 | — | 25 Amp přírodní | Motory zamykání/odemykání dveří, motory zamykání/odemykání zadních dveří |
| CB1 | – | Spínač obvodu 25 A | Napájení okna |
Schéma pojistek a relé – Chrysler Voyager
Týká se nových vozidel v letech:
2016.
Modul napájení úplně integrovaný (TIPM) se nachází v motorovém prostoru blízko baterie.
Obsahuje pojistky s kartridží a mini pojistky. Identifikační štítek každého prvku může být vytištěn nebo vyražen na vnitřním boku krytu. Čísla uvnitř krytu TIPM odpovídají tabulce níže.
| Hnízdo | Kartušová pojistka | Mini -pojistka | Popis |
|---|---|---|---|
| Hnízdo | Kartušová pojistka | Mini -pojistka | Popis |
| J1 | 40 A zelená | – | Elektricky sklopné sedadlo |
| J2 | 30 Amp růžová | – | Modul zadního víka |
| J3 | 30 Amp růžová | – | Modul zadních dveří |
| J4 | 25 A průhledná | – | Uzel dveří řidiče |
| J5 | 25 A průhledná | – | Uzel dveří spolujezdce |
| J6 | 40 A zelená | — | Pumpa proti zablokování brzd/systém kontroly stability |
| J7 | 30 Amp růžová | — | Ventil proti zablokování brzd/systém kontroly stability |
| J8 | 40 A zelená | – | Sedadlo s pamětí napájení — je-li přítomno |
| J9 | 40 A zelená | Částečně nulové emise Motor vozidla/variabilní palivo — je-li přítomno | |
| J10 | 30 Amp růžová | Ventil ostřikovače světlometu/regulátor sběrného potrubí – je-li přítomný | |
| J11 | 30 Amp růžová | — | Modul posuvných dveří/modul proti krádeži — je-li přítomný |
| J12 | 30 Amp růžová | – | Zadní ventilátor HVAC, motor ventilátoru chladiče |
| J13 | 60 A žlutá | – | Odtok po vypnutí zapalování (IOD) – hlavní |
| J14 | 40 A zelená | – | Vyhřívání zadního skla |
| J15 | 40 A zelená | – | Přední ventilátor |
| J17 | 40 A zelená | – | Elektromagnet motoru startéru |
| J18 | 20 A modrá | – | Modul řízení systému převodovky, Rozsah převodovky |
| J19 | 60 A žlutá | – | Ventilátor chladiče |
| J20 | 30 Amp růžová | – | Přední stěrač |
| J21 | 20 A modrá | – | Přední/zadní ostřikovač |
| J22 | 25 A průhledná | – | Modul otevírací střechy |
| M1 | – | 15 A modrá | Centrální zadní brzdové světlo/spínač brzdy |
| M2 | – | 20 A žlutá | Přední mlhová světla |
| M3 | – | 20 A žlutá | Zámek přední/zadní osy, motor vakuové pumpy |
| M5 | – | 25 A průhledná | Invertor |
| M6 | 20 A žlutá | Při čísle 1 (ACC), senzor deště, zapalovač cigaret (přístrojová deska nebo s konzolou vzadu) | |
| M7 | 20 A žlutá | Při čísle 2 (BATT/ACC SELECT) – Středové sedadlo nebo s konzolou vzadu | |
| M8 | – | 20 A žlutá | Vyhřívané přední sedadlo — je-li přítomno |
| M9 | – | 20 A žlutá | Vyhřívané zadní sedadlo — je-li přítomno |
| Dutina | Pojistka s kartridží | Mini -pojistka | Popis |
|---|---|---|---|
| M10 | 15 A modrá | Odběr po vypnutí zapalování — video systém, satelitní rádio, DVD, modul hands-free, univerzální mechanismus otevírání garážových vrat, světlo na vysávání, modul pro streamování videa — je-li přítomný | |
| M11 | – | 10 A červená | Systém klimatizace |
| M12 | – | 30 A zelená | Zesilovač/Rádio |
| M13 | 20 A žlutá | Sada směrových světel, siréna, modul hodin, multifunkční spínač – v závislosti na výbavě | |
| M14 | – | 20 A žlutá | Přívěsné tažné zařízení – je-li přítomné |
| M15 | 20 A žlutá | Zadní zrcátko, sada směrových světel, multifunkční spínač, monitor tlaku v pneumatikách, modul žhavicích svíček – je-li přítomný | |
| M16 | 10 A červená | Modul airbagu/modul klasifikace cestujících | |
| M17 | – | 15 A modrá | Levé zadní světlo/světla registrační značky/parkovací světla |
| M18 | – | 15 A modrá | Pravé zadní světlo/parkovací světla/světla pro jízdu |
| M19 | – | 25 A průhledná | Systém přenosu |
| M20 | 15 A modrá | Vnitřní osvětlení sady směrových světel, skupina spínačů, modul sloupku řízení, volant spínačů | |
| M21 | – | 20 A žlutá | Systém přenosu |
| M22 | – | 10 A červená | Klaksón |
| M23 | – | 10 A červená | Klaksón |
| M24 | – | 25 A průhledná | Zadní stěrač |
| M25 | – | 20 A žlutá | Čerpadlo paliva, čerpadlo na naftu — je-li přítomné |
| M26 | – | 10 A červená | Spínač napájení zrcátka, spínač okna řidiče |
| M27 | — | 10 A červená | Modul bezdrátového ovládání, modul bezklíčového přístupu |
| M28 | – | 10 A červená | Systém přenosu, modul ovládání převodovky |
| M29 | – | 10 A červená | Modul klasifikace cestujících |
| M30 | – | 15 A modrá | Modul zadního stěrače, elektricky sklopné zrcátko |
| M31 | – | 20 A žlutá | Zpětná světla |
| M32 | – | 10 A červená | Modul airbagu, THATCHUM – je-li přítomný |
| M33 | – | 10 A červená | Systém přenosu |
| M34 | 10 A červená | Asistence při parkování, modul ovládání topení, ostřikovač světlometů, kompas, zadní kamera, světla dveří, baterka, relé topení kabiny Diesel, ventilátor s rádiem Diesel – v závislosti na výbavě | |
| M35 | – | 10 A červená | Vyhřívaná zrcátka |
| M36 | – | 20 A žlutá | Při čísle 3 (přístrojová deska nebo s centrální konzolou) |
| M37 | — | 10 A červená | Systém ABS, kontrola stability, brzdové světlo, čerpadlo paliva |
| M38 | — | 25 A průhledná | Motory zamykání/odemykání dveří, motory zamykání/odemykání zadních dveří |
| CB1 | – | Spínač obvodu 25 A | Napájení okna |
O Chrysler Voyager (1995-2016)
Chrysler Voyager, vyráběný v letech 1995 až 2016, je oblíbeným minivanem, který nabízí pohodlné a prostorné řešení pro rodiny a cestování. Tento model je známý svou spolehlivostí a všestranností, přičemž poskytuje různé možnosti motorizace, včetně benzínových a naftových motorů. V průběhu let se Voyager vyvíjel, aby nabídl moderní technologie a pohodlí, přičemž si zachoval svou charakteristickou robustnost a praktičnost. Interiér je navržen tak, aby poskytoval dostatek místa pro pasažéry i zavazadla, což z něj činí ideální vozidlo pro dlouhé cesty i každodenní použití.
Schéma pojistkové skříňky Chrysler Voyager
Tato stránka zobrazuje schéma pojistkové skříňky pro Chrysler Voyager, která je nezbytná pro identifikaci a údržbu elektrických systémů vozidla. Typické umístění pojistkové skříňky v tomto modelu je pod kapotou a v interiéru vozidla, obvykle pod přístrojovou deskou. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnou provoz vozidla, proto je důležité mít přehled o její konfiguraci a funkcích.
