Chrysler Pacifica CS (2004-2008) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Chrysler Pacifica CS (2004–2008), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Pojistky zapalovače cigaret (zásuvky napájení)
Pojistky zapalovače cigaret (zásuvky napájení) v Chrysler Pacifica jsou pojistky 24 nebo 26 (Zásuvka napájení) v rozváděči pojistek v motorovém prostoru.
Integrovaný napájecí modul (rozváděč pojistek)
Poloha rozváděče pojistek
Integrovaný napájecí modul (IPM) se nachází v motorovém prostoru blízko baterie.

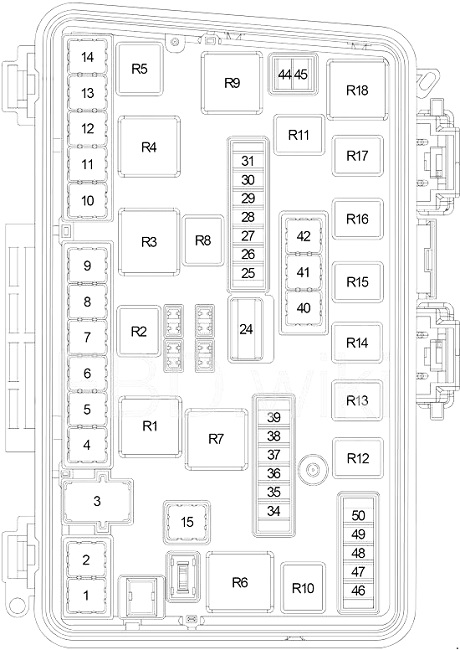

Schéma rozváděče pojistek
Přiřazení pojistek v integrovaném napájecím modulu
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| Maxi pojistky: | ||
| 1 | 40 A zelená | Čerpadlo systému proti zablokování (ABS) |
| 2 | Rezervní | |
| 3 | 30 Amp Růžová | Odběr po vypnutí zapalování (IOD) |
| 4 | 40 A zelená | Napájení modulu řízení karoserie (BCM) 1 |
| 5 | 40 A zelená | Elektronické osvětlení (EBL) |
| 6 | 30 Amp Růžová | Přední stěrače |
| 7 | 40 A zelená | Motorek startování |
| 8 | 40 A zelená | Elektrické sedadlo C/B |
| 9 | 40 A zelená | Napájení otevíracího střešního okna |
| 10 | Rezervní | |
| 11 | 40 A zelená | Ostřikovač světlometů;
Elektrické dveře. |
| 12 | Rezervní | |
| 13 | 40 A zelená | Ventilátor chladiče 1 |
| 14 | Rezervní | |
| 15 | 40 A zelená | Modul systému proti zablokování (ABS) |
| 40 | 40 A zelená | Uzel dveří řidiče |
| 41 | 40 A zelená | Uzel dveří spolujezdce |
| 42 | 40 A zelená | Přední ventilátor |
| Mini pojistky: | ||
| 24 | 20 A žlutá | Napájení (na výběr) |
| 25 | 15 A modrá | Rádio;
Zesilovač; Navigace; Volné ruce (HFM); Centrum elektronických informací vozidla (EVIC); EC; SNRF; Zrcadlo. |
| 26 | 20 A žlutá | Napájení |
| 27 | Rezervní | |
| 28 | 25 Amp Přírodní | Klaksón |
| 29 | 20 A žlutá | Přístrojová deska;
CHMSL; Brzdová světla; Systém proti zablokování (ABS). |
| 30 | 10 A červená | Zapalování |
| 31 | 20 A žlutá | Havarijní světla |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 34 | Rezervní | |
| 35 | Rezervní | |
| 36 | 20 A žlutý | Elektromagnet automatické elektronické převodovky (EATX) |
| 37 | 25 Amp Přírodní | ASD |
| 38 | 20 A žlutý | Čerpadlo paliva |
| 39 | 20 A žlutý | Spojka klimatizace;
MTV. |
| 44 | 25 Amp Přírodní | Vyhřívaná zadní sedadla |
| 45 | 10 A červený | Systém proti zablokování brzd (ABS);
Zapalování. |
| 46 | 20 A žlutý | Dveře pro cestující |
| 47 | 20 A žlutý | Dveře řidiče |
| 48 | 15 A modrý | PLG;
OHC; Modul řízení karoserie (BCM); Navigace; Volné ruce (HFM). |
| 49 | 25 Amp Přírodní | Zesilovač |
| 50 | 15 A modrý | HVAC, DVD, RAD, CLK, SKREEM |
| Relé: | ||
| R1 | Uzel dveří | |
| R2 | Motor startéru | |
| R3 | Ohřívač zadního skla | |
| R4 | Ovládání převodovky | |
| R5 | Startování | |
| R6 | Čerpadlo paliva | |
| R7 | Motor předního ventilátoru | |
| R8 | Příslušenství | |
| R9 | Klaksón | |
| R10 | Vysoká a nízká rychlost předního stěrače | |
| R11 | Přední stěrač | |
| R12 | Regulační ventilová jednotka | |
| R14 | Spojka kompresoru klimatizace | |
| R15 | Automatické deaktivování | |
| R16 | Ventilátor zadní podpory |
O Chrysler Pacifica CS (2004-2008)
Chrysler Pacifica CS, vyráběný v letech 2004 až 2008, je crossover, který kombinuje prvky SUV a minivanu. Tento model je známý svým prostorným interiérem a pohodlnou jízdou, což ho činí ideálním pro rodiny. Pacifica CS nabízí různé možnosti motorů, včetně 3.5litrového V6 motoru, který poskytuje dostatečný výkon pro každodenní ježdění. Vozidlo je vybaveno moderními technologiemi a bezpečnostními prvky, které zvyšují komfort a bezpečnost cestujících. Jeho design je elegantní a nadčasový, což přispívá k jeho popularitě mezi řidiči, kteří hledají spolehlivé a všestranné vozidlo.
Schéma pojistkové skříňky Chrysler Pacifica CS
Tato stránka zobrazuje schéma pojistkové skříňky pro Chrysler Pacifica CS, která je nezbytná pro identifikaci a údržbu elektrických komponent vozidla. Pojistková skříňka se typicky nachází pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich amperáž a chráněné komponenty, což je důležité pro správnou údržbu. Při výměně pojistek je vždy nutné použít náhradní pojistky se stejnou amperáží, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování všech elektrických zařízení ve vozidle.
