V tomto článku najdeš diagramy pojistkové skříňky Chrysler Pacifica (2020–2022), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Chrysler Pacifica – schéma pojistkové skříňky
Rok výroby: 2020.
POJISTKY POD KAPOTOU
Centrum distribuce energie (PDC) se nachází v motorovém prostoru blízko baterie. Toto centrum obsahuje pojistky s cartridge, mini pojistky, mikro pojistky, automatické spínače a relé. Identifikační štítek každého prvku je vytištěn na vnitřní straně krytu.
Před prováděním jakékoli procedury na PDC se ujisti, že je motor vypnutý.
Odstraň kryt odblokováním dvou zámků umístěných na obou stranách krytu PDC, vyhýbej se používání šroubováků nebo jiných nástrojů k odstranění krytu, protože by mohly vyvinout nadměrnou sílu a způsobit zlomeniny/poškození komponentů.
Jakmile skončíš se servisem, ujisti se, že kryt zabezpečíš dvěma zámky.
Centrum distribuce energie
| Výřez |
Pojistka s patronou |
Pojistka s nožem |
Popis |
| Výřez |
Pojistka s patronou |
Pojistka s nožem |
Popis |
| F06 |
– |
– |
Nepoužívá se |
| F07 |
– |
25 A Světlá |
Zapalování/palivové čerpadlo |
| F08 |
– |
– |
Nepoužívá se |
| F09 |
– |
25 A Světlá |
Zesilovač/aktivní ovládání hluku |
| F10 |
– |
– |
Nepoužívá se |
| F11 |
– |
– |
Nepoužívá se |
| F12 |
– |
5 A Hnědá |
Senzor baterie (IBS) |
| F13 |
– |
10 A Červená |
ECM (pouze ESS) |
| F14 |
– |
10 A Červená |
ECM |
| F15 |
40 A Zelená |
– |
Kanál CBC #3 (Napájecí bloky) |
| F 16 |
– |
20 A Žlutá |
ECM |
| F17 |
30 Amp Růžová |
– |
Motor startéru |
| F18 |
40 A Zelená |
– |
Kanál CBC #4 (Externí osvětlení #1) |
| F19 |
25 A Světlá |
– |
Elektromagnet zadních sedadel 2. řada LT |
| F20 |
– |
10 A Červená |
Spojka kompresoru klimatizace |
| F21 |
25 A Světlá |
– |
Elektromagnet RT sklopného sedadla 2. řada |
| F22 |
– |
– |
Nepoužívá se |
| F23 |
– |
– |
Nepoužívá se |
| F24 |
– |
20 A Žlutá |
Stěrač RR |
| F25A |
– |
10 A Červená |
Režim otevírání dveří LT a RT RR v režimu hands-free |
| F25B |
– |
10 A Červená |
Aktivní krytí mřížky/zrcadla PWR |
| F26 |
40 A Zelená |
– |
Motor ventilátoru HVAC přední |
| F27 |
25 A Světlá |
– |
Modul posuvných dveří RR-RT |
| F28A |
– |
10 A Červená |
Diagnostická zpráva |
| F28B |
– |
10 A Červená |
Port USB + AUX / Port USB video |
| F29 |
– |
– |
Nepoužívá se |
| F30A |
– |
15 A Modrá |
Centrální mediální 1 a 2 |
| F30B |
– |
15 A Modrá |
PWR Bederní SW |
| F31 |
– |
– |
Nepoužívá se |
| F32 |
20 A Modrá |
– |
ECM |
| F33 |
30 Amp Růžová |
– |
Modul Power Liftgate |
| F34 |
25 A Světlá |
– |
Modul dveří RR-LT |
| F35 |
25 A Světlá |
– |
Modul ovládání střechy |
| F36 |
– |
– |
Nepoužívá se |
| F37 |
40 A Zelená |
– |
Kanál CBC #4 (Externí osvětlení #2) |
| F38 |
60 A Žlutá |
– |
Vysavač |
| F39 |
25 A Světlá |
– |
Motor ventilátoru HVAC zadní |
| F40 |
– |
– |
Nepoužívá se |
| F41 |
– |
– |
Nepoužívá se |
| F42 |
40 A Zelená |
– |
Modul sklopného sedadla |
| F43 |
– |
20 A Žlutá |
| Výřez |
Pojistka s náplní |
Pojistka s čepelí |
Popis |
|
| F56A |
– |
10 A červená |
Modul řízení HVAC přední a zadní / modul klasifikace cestujících (OCM) / elektronická zámka volantu (ESL) |
| F56B |
– |
10 A červená |
ESP/ESC |
| F57 |
– |
– |
Nepoužívá se |
| F58 |
– |
10 A červená |
Úprava pohonného systému/modul přenosu výkonu — pokud je přítomen |
| F59 |
30 Amp Růžová |
– |
Při tažném háku — pokud je přítomen |
| F60 |
– |
20 A žlutá |
Zadní zatížení APO |
| F61 |
– |
20 A žlutá |
Brzdění/otáčení přívěsu vpravo — pokud je přítomno |
| F62 |
– |
– |
Nepoužívá se |
| F63 |
– |
20 A žlutá |
Brzdění/otáčení přívěsu vlevo — pokud je přítomno |
| F64 |
– |
15 A modrá |
Světlomet RT HID |
| F65 |
– |
– |
Nepoužívá se |
| F66 |
– |
15 A modrá |
Přístrojová deska (IPC)/SGW |
| F67 |
– |
10 A červená |
Modul hmatové zpětné vazby jízdního pruhu (HALF) / Systém Parktronics (PTS) / Modul asistence řidiče (DASM) |
| F68 |
– |
– |
Nepoužívá se |
| F69 |
– |
– |
Nepoužívá se |
| F70 |
– |
– |
Nepoužívá se |
| F71 |
– |
20 A žlutá |
klakson |
| F72 |
– |
10 A červená |
Vyhřívaná zrcátka – pokud jsou přítomna |
| F73 |
30 Amp Růžová |
– |
Zařízení pro snižování zadního (EBL) |
| F74 |
20 A modrá |
– |
Záložní přívěs |
| F75 |
– |
5 A Tan |
Visící konzola / RR ISC |
| F76 |
– |
20 A žlutá |
Uconnect/DCSD/telematika |
| F77A |
– |
10 A červená |
RR Obrazovka zábavy 1 a 2/HUB Media 1 a 2/3. řada Pouze nabíjení USB/2. řada Pouze nabíjení USB/Vysavač SW/3. řada Naklonění ST SW/LT a RT Stow N Go SW/LT a RT Posuvné dveře SW Osvětlení |
| F77B |
– |
10 A červená |
Senzor deště / otevírací střecha / CRVMM |
| F78A |
– |
15 A modrá |
Modul řízení převodovky (TCM) / E-Shifter |
| F78B |
– |
15 A modrá |
Přístrojová deska |
| F79 |
– |
10 A červená |
ICS/přední a zadní HVAC/SCCM/EPB |
| F80 |
– |
– |
Nepoužívá se |
| F81 |
– |
– |
Nepoužívá se |
| F82 |
– |
– |
Nepoužívá se |
| F83 |
20 A modrá |
– |
Parkovací světla TT — pokud jsou přítomna |
| 30 Amp Růžová |
– |
Čerpadlo ostřikovače světlometů — pokud je přítomno |
| F84 |
30 Amp Růžová |
– |
Úprava řízení pohonného systému — pokud je přítomna |
| F85 |
– |
20 A žlutá |
Zapalovač |
| F86 |
– |
– |
Nepoužívá se |
| F87 |
– |
– |
Nepoužívá se |
| F88 |
– |
20 A žlutá |
Vyhřívaná přední sedadla |
| F89 |
– |
20 A žlutá |
Vyhřívaná zadní sedadla |
| F90 |
– |
– |
Nepoužívá se |
| F91 |
– |
15 A modrá |
Vyhřívaná přední sedadla/volant* Mini pojistka s hodnotou 30 ampérů nahrazuje spínač s hodnotou 25 ampérů.
Chrysler Pacifica – schéma pojistky
Rok výroby: 2021.
POJISTKY POD KAPOTOU
Centrum distribuce energie (PDC) se nachází v motorovém prostoru blízko baterie. Toto centrum obsahuje pojistky v kazetách, minibussolu, mikropojistky, automatické spínače a relé. Identifikační etiketa každého prvku je vytištěna na vnitřní straně krytu.
Před provedením jakýchkoli procedur na PDC se ujisti, že motor je vypnutý.
Odstraň kryt odblokováním dvou zámků umístěných na obou stranách krytu PDC, přičemž se vyhni používání šroubováků nebo jiných nástrojů k odstranění krytu, protože by mohly vyvinout nadměrnou sílu a způsobit zlomeniny/poškození komponentů.
Jakmile skončíš se servisem, ujisti se, že kryt zabezpečíš dvěma zámky.

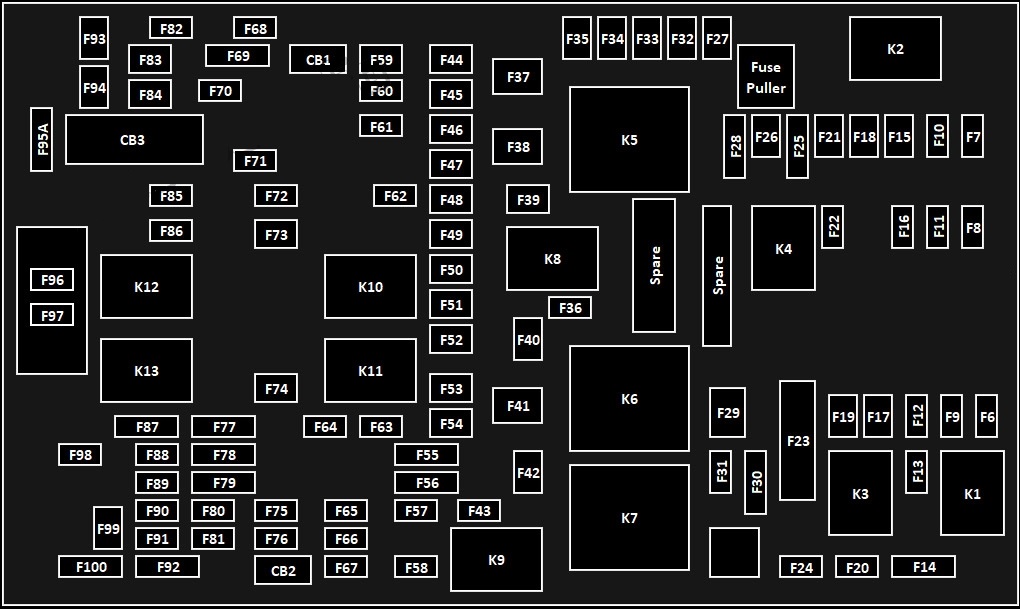

Centrum distribuce energie
| Výřez |
Pojistka s cartridgou |
Pojistka s čepelí |
Popis |
| * Pokud je přítomno |
| Výřez |
Pojistka s cartridgou |
Pojistka s čepelí |
Popis |
| * Pokud je přítomno |
| F06 |
– |
– |
Nepoužívá se |
| F07 |
– |
25 A Čisté |
Cívka zapalování / vstřikovač paliva |
| F08 |
– |
– |
Nepoužívá se |
| F09 |
– |
25 A Čisté |
Zesilovač / Aktivní kontrola hluku * |
| F10 |
– |
– |
Nepoužívá se |
| F11 |
– |
– |
Nepoužívá se |
| F12 |
– |
5 A Tan |
Senzor baterie (IBS) |
| F13 |
– |
10 A červená |
SKC (S) * |
| F14 |
– |
10 A červená |
ECM |
| F15 |
40 A zelená |
– |
CBC / Blokování napájení |
| F 16 |
– |
20 A žlutá |
ECM |
| F17 |
30 Amp Růžová |
– |
Motor startéru |
| F18 |
40 A zelená |
– |
CBC / EXTERNÍ SVĚTLA |
| F19 |
25 A Čisté |
– |
Elektromagnet pro zadní sedadla 2. řada LT * |
| F20 |
– |
10 A červená |
Spojka kompresoru klimatizace |
| F21 |
25 A Čisté |
– |
Elektromagnet RT s sklopným sedadlem 2. řada * |
| F22 |
– |
– |
Nepoužívá se |
| F23 |
– |
– |
Nepoužívá se |
| F24 |
– |
20 A žlutá |
Štětec RR |
| F25 |
– |
10 A červená |
Hands Free Dr Mod / Aktuátor aktivní mřížky / Zrcadlo Pwr / VRM |
| F26 |
40 A zelená |
– |
Motor ventilátoru HVAC vpředu |
| F27 |
25 A Čisté |
– |
Modul posuvných dveří RR-RT * |
| F28 |
– |
10 A červená |
Diagnostický port / USB+(IP) / Video port USB / DVD přehrávač vzduch (sekundární) |
| F29 |
– |
– |
Nepoužívá se |
| F30 |
– |
15 A modrá |
Media HUB / Power Lumbare * |
| F31 |
– |
– |
Nepoužívá se |
| F32 |
20 A modrá |
– |
ECM |
| F33 |
30 Amp Růžová |
– |
Modul Power Liftgate * |
| F34 |
25 A Čisté |
– |
Modul zadních dveří LT * |
| F35 |
25 A Čisté |
– |
Střešní okno * |
| F36 |
– |
– |
Nepoužívá se |
| F37 |
40 A zelená |
– |
CBC / vnější světla |
| F38 |
60 A žlutá |
– |
Vysavač * |
| F39 |
25 A Čisté |
– |
Motor ventilátoru HVAC vzadu |
| F40 |
– |
– |
Nepoužívá se |
| F41 |
– |
– |
Nepoužívá se |
| F42 |
40 A zelená |
– |
Modul sklopného sedadla * |
| F43 |
– |
20 A žlutá |
Motor palivové pumpy |
| F44 |
30 Amp Růžová |
– |
CBC / vnitřní osvětlení |
| F45 |
30 Amp Růžová |
– |
Inverter * |
| F46 |
30 Amp Růžová |
– |
Modul dveří řidiče |
| F47 |
30 Amp Růžová |
– |
Modul dveří pasažéra |
| F48 |
– |
– |
Nepoužívá se |
| F49 |
25 A Čisté |
– |
Modul posuvných dveří RR-LT * |
| F50 |
25 A Čisté |
– |
Modul zadních dveří RT * |
| F51 |
30 Amp Růžová |
– |
Přední štětec |
| F52 |
30 Amp Růžová |
– |
Čerpadlo vakuových brzd |
| F53 |
– |
– |
Nepoužívá se |
| F54 |
40 A zelená |
– |
ESP-ECU a ventily |
| Výklenek |
Pojistka s kartušou |
Pojistka s nožem |
Popis |
| * Pokud je přítomno |
| F55 |
– |
15 A modrá |
HUB rádiové frekvence / systém startování bez klíče (KIN) / ESL / DVD |
| F56 |
– |
10 A červená |
Modul řízení HVAC přední a zadní / modul klasifikace pasažérů (OCM) / elektronické zamykání volantu (ESL) / ESP / ESC |
| F57 |
– |
– |
Nepoužívá se |
| F58 |
– |
10 A červená |
Úprava řízení systému trakce / modul přenosu výkonu * |
| F59 |
30 Amp Růžová |
– |
Tlaková litina pro přívěs * |
| F60 |
– |
20 A žlutá |
Výstup napájení zadní |
| F61 |
– |
20 A žlutá |
Brzdění/otáčení přívěsu vpravo * |
| F62 |
– |
20 A žlutá |
Modul přenosu výkonu * |
| F63 |
– |
20 A žlutá |
Brzdění/otáčení přívěsu vlevo * |
| F64 |
– |
15 A modrá |
Světlomet RT HID * |
| F65 |
– |
– |
Nepoužívá se |
| F66 |
– |
15 A modrá |
Skupina |
| F67 |
– |
10 A červená |
Modul hmatové zpětné vazby jízdního pruhu (HALF) / Systém Parktronics (PTS) / Modul systému asistence řidiče (DASM) |
| F68 |
– |
– |
Nepoužívá se |
| F69 |
– |
– |
Nepoužívá se |
| F70 |
– |
– |
Nepoužívá se |
| F71 |
– |
20 A žlutá |
Klakson |
| F72 |
– |
10 A červená |
Hřejivé zrcadlo * |
| F73 |
30 Amp Růžová |
– |
Zadní stěrač |
| F74 |
20 A modrá |
– |
Zadní couvací světla pro přívěs * |
| F75 |
– |
5 A Tan |
Stropní konzola / Centrální prostor RR |
| F76 |
– |
20 A žlutá |
Uconnect / Centrální displej / Telematika |
| F77A |
– |
10 A červená |
Zábava RR / multimediální hub / USB (S) / senzor deště / otevírací střecha / zpětné zrcadlo / stropní DVD přehrávač / monitorovací kamera INT / podpora bezdrátového nabíjení |
| F78 |
– |
15 A modrá |
TCM (ZF) / E-Shifter / Cluster |
| F79 |
– |
10 A červená |
ICS / HVAC / SCCM / EPB SW |
| F80 |
– |
– |
Nepoužívá se |
| F81 |
– |
– |
Nepoužívá se |
| F82 |
– |
– |
Nepoužívá se |
| F83 |
20 A modrá |
– |
Světla polohy TT * |
| 30 Amp Růžová |
– |
Čerpadlo ostřikovače světlometů * |
| F84 |
30 Amp Růžová |
– |
Řízení systému trakce MOD * |
| F85 |
– |
20 A žlutá |
Zapalovač |
| F86 |
– |
– |
Nepoužívá se |
| F87 |
– |
– |
Nepoužívá se |
| F88 |
– |
20 A žlutá |
Vyhřívaná přední sedadla * |
| F89 |
– |
20 A žlutá |
Vyhřívaná zadní sedadla * |
| F90 |
– |
– |
Nepoužívá se |
| F91 |
– |
15 A modrá |
Větrané přední sedadla / Vyhřívaný volant * |
| F92 |
– |
5 A Tan |
Bezpečnostní bariéra |
| F93 |
– |
– |
Nepoužívá se |
| F94 |
40 A zelená |
– |
Čerpadlo motoru ESC |
| F95A |
– |
10 A červená |
Port USB pro nabíjení — ACC RUN |
| F95B |
– |
10 A červená |
Možnost výběru polohy pojistky — USB IP (přímý) B+ |
| F96 |
– |
10 A červená |
Airbag |
| F97 |
– |
10 A červená |
Airbag |
| F98 |
– |
15 A modrá |
Levý světlomet HID * |
| F99 |
30 Amp Růžová |
– |
Modul brzdy pro přívěs * |
| F100 |
– |
10 A červená |
Úroveň světlometu / kamera RR / mrtvý úhel / vlhkost SNSR / teplota vnitřní SNSR / světlomet SW * |
| Automatické spínače |
| CB1 |
25
Minibussola s 30 A nahrazuje spínač s 25 A.
Chrysler Pacifica – schéma pojistkové skříňky
Rok výroby: 2022.
POJISTKY POD KAPOTOU

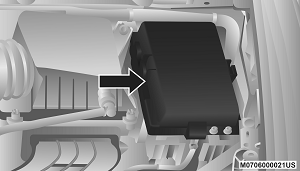

Centrum distribuce napájení (PDC) se nachází v motorovém prostoru blízko baterie. Toto centrum obsahuje pojistky v kazetách, mini pojistky, mikro pojistky, automatické spínače a relé. Identifikační etiketa každého prvku je vytištěna na vnitřním boku krytu.
Před provedením jakýchkoli procedur na PDC se ujisti, že motor je vypnutý.
Odstraň kryt odblokováním dvou uzávěrů umístěných na obou stranách krytu PDC, vyhni se používání šroubováků nebo jiných nástrojů k odstranění krytu, protože by mohly vyvinout nadměrnou sílu a způsobit zlomeniny/poškození komponentů.
Po dokončení služby se ujisti, že kryt je upevněn dvěma uzávěry.
Centrum distribuce napájení
| Výřez |
Pojistka s cartridgou |
Pojistka s nožem |
Popis |
| *Pokud je přítomno |
| Výřez |
Pojistka s cartridgou |
Pojistka s nožem |
Popis |
| *Pokud je přítomno |
| F06 |
– |
– |
Nepoužívá se |
| F07 |
– |
25 A Světlá |
Cívka zapalování / vstřikovač paliva |
| F08 |
– |
– |
Nepoužívá se |
| F09 |
– |
25 A Světlá |
Zesilovač / Aktivní kontrola hluku * |
| F10 |
– |
– |
Nepoužívá se |
| F11 |
– |
– |
Nepoužívá se |
| F12 |
– |
5 A Hnědá |
Senzor baterie (IBS) |
| F13 |
– |
10 A Červená |
SKC (S) * |
| F14 |
– |
10 A Červená |
ECM |
| F15 |
40 A Zelená |
– |
CBC / Blokování napájení |
| F 16 |
– |
20 A Žlutá |
ECM |
| F17 |
30 Amp Růžová |
– |
Startování |
| F18 |
40 A Zelená |
– |
CBC / EXTERNÍ SVĚTLA |
| F19 |
25 A Světlá |
– |
Elektromagnet sklopných sedadel 2. řada LT * |
| F20 |
– |
10 A Červená |
Spojka kompresoru klimatizace |
| F21 |
25 A Světlá |
– |
Elektromagnet RT se sklopným sedadlem 2. řada * |
| F22 |
– |
– |
Nepoužívá se |
| F23 |
– |
– |
Nepoužívá se |
| F24 |
– |
20 A Žlutá |
Štětec RR |
| F25 |
– |
10 A Červená |
Hands Free Dr Mod / Aktuátor aktivní mřížky / Zrcadlo Pwr / VRM |
| F26 |
40 A Zelená |
– |
Motor ventilátoru HVAC přední |
| F27 |
25 A Světlá |
– |
Modul posuvných dveří RR-RT * |
| F28 |
– |
10 A Červená |
Diagnostický port / USB+(IP) / Video port USB / DVD přehrávač na strop (druhotný trh) |
| F29 |
– |
– |
Nepoužívá se |
| F30 |
– |
15 A Modrá |
Media HUB / Napájení bederní opěrky * |
| F31 |
– |
– |
Nepoužívá se |
| F32 |
20 A Modrá |
– |
ECM |
| F33 |
30 Amp Růžová |
– |
Modul Power Liftgate * |
| F34 |
25 A Světlá |
– |
Modul zadních dveří LT * |
| F35 |
25 A Světlá |
– |
Panorama * |
| F36 |
– |
– |
Nepoužívá se |
| F37 |
40 A Zelená |
– |
CBC / vnější světla |
| F38 |
60 A Žlutá |
– |
Vysavač * |
| F39 |
25 A Světlá |
– |
Motor ventilátoru HVAC zadní |
| F40 |
– |
– |
Nepoužívá se |
| F41 |
– |
– |
Nepoužívá se |
| F42 |
40 A Zelená |
– |
Modul sklopného sedadla * |
| F43 |
– |
20 A Žlutá |
Motor čerpadla paliva |
| F44 |
30 Amp Růžová |
– |
CBC / vnitřní osvětlení |
| F45 |
30 Amp Růžová |
– |
Inverter * |
| F46 |
30 Amp Růžová |
– |
Modul dveří řidiče |
| F47 |
30 Amp Růžová |
– |
Modul dveří pasažéra |
| F48 |
– |
– |
Nepoužívá se |
| F49 |
25 A Světlá |
– |
Modul posuvných dveří RR-LT * |
| F50 |
25 A Světlá |
– |
Modul zadních dveří RT * |
| F51 |
30 Amp Růžová |
– |
Štětec přední |
| F52 |
30 Amp Růžová |
– |
Čerpadlo prázdného brzdového systému |
| F53 |
– |
– |
Nepoužívá se |
| F54 |
40 A Zelená |
– |
ESP-ECU a ventily |
| Hnízdo |
Pojistka s kartušou |
Pojistka s nožem |
Popis |
| *Pokud je přítomno |
| F55 |
– |
15 A modrá |
HUB frekvence rádia/systém startování bez klíče (KIN)/ESL/DVD |
| F56 |
– |
10 A červená |
Modul řízení HVAC přední a zadní / modul klasifikace cestujících (OCM) / elektronické zamykání volantu (ESL) / ESP / ESC |
| F57 |
– |
– |
Není obsazeno |
| F58 |
– |
10 A červená |
Úprava řízení systému pohonu / modul přenosu výkonu * |
| F59 |
30 Amp Růžová |
– |
Přípojka na tažení přívěsu * |
| F60 |
– |
20 A žlutá |
Výstup napájení zadní |
| F61 |
– |
20 A žlutá |
Brzdění/otáčení přívěsu vpravo * |
| F62 |
– |
20 A žlutá |
Modul přenosu výkonu * |
| F63 |
– |
20 A žlutá |
Brzdění/otáčení přívěsu vlevo * |
| F64 |
– |
15 A modrá |
Světlomet RT HID * |
| F65 |
– |
– |
Není obsazeno |
| F66 |
– |
15 A modrá |
Skupina |
| F67 |
– |
10 A červená |
Modul hmatové zpětné vazby jízdního pruhu (HALF) / Systém Parktronics (PTS) / Modul systému asistence řidiče (DASM) |
| F68 |
– |
– |
Není obsazeno |
| F69 |
– |
– |
Není obsazeno |
| F70 |
– |
– |
Není obsazeno |
| F71 |
– |
20 A žlutá |
Klakson |
| F72 |
– |
10 A červená |
Zohřáté zrcadlo * |
| F73 |
30 Amp Růžová |
– |
Zadní stěrač |
| F74 |
20 A modrá |
– |
Světla couvaní přívěsu * |
| F75 |
– |
5 A Tan |
Stropní konzola / Střední stack RR |
| F76 |
– |
20 A žlutá |
Uconnect / Střední displej / Telematika |
| F77 |
– |
10 A červená |
Zábava RR / multimediální hub / USB (S) / senzor deště / panoramatická střecha / zrcadlo vzadu / stropní DVD přehrávač / monitorovací kamera INT / bezdrátová nabíjecí podložka |
| F78 |
– |
15 A modrá |
TCM (ZF) / E-Shifter / Cluster |
| F79 |
– |
10 A červená |
ICS / HVAC / SCCM / EPB SW |
| F80 |
– |
– |
Není obsazeno |
| F81 |
– |
– |
Není obsazeno |
| F82 |
– |
– |
Není obsazeno |
| F83 |
20 A modrá |
– |
Světla polohy TT * |
| 30 Amp Růžová |
– |
Čerpadlo postřikovače světlometů * |
| F84 |
30 Amp Růžová |
– |
Řízení systému pohonu MOD * |
| F85 |
– |
20 A žlutá |
Zapalovač |
| F86 |
– |
– |
Není obsazeno |
| F87 |
– |
– |
Není obsazeno |
| F88 |
– |
20 A žlutá |
Přední sedadla vyhřívaná * |
| F89 |
– |
20 A žlutá |
Zadní sedadla vyhřívaná * |
| F90 |
– |
– |
Není obsazeno |
| F91 |
– |
15 A modrá |
Přední sedadla větraná/volant vyhřívaný * |
| F92 |
– |
5 A Tan |
Bezpečnostní bariéra |
| F93 |
– |
– |
Není obsazeno |
| F94 |
40 A zelená |
– |
Čerpadlo motoru ESC |
| F95A |
– |
10 A červená |
Port USB pro nabíjení — ACC/RUN |
| F95B |
– |
10 A červená |
Možnost výběru polohy pojistky — USB IP (přímý) B+ |
| F96 |
– |
10 A červená |
Airbag |
| F97 |
– |
10 A červená |
Airbag |
| F98 |
– |
15 A modrá |
Levý světlomet HID * |
| F99 |
30 Amp Růžová |
– |
Modul brzdy pro přívěs * |
| F100 |
– |
10 A červená |
Úroveň světlometu / kamera RR / mrtvý úhel / vlhkost SNSR / vnitřní teplota SNSR / světlomet SW * |
| Automatické spínače |
| CB1 |
|
|
