Fiat 500X (2014-2021) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříně Fiat 500X (2014-2021), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Fiat 500X – schéma pojistky
Rok výroby: 2014, 2015.
Poloha pojistkové skříně

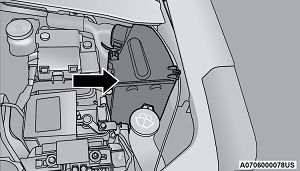

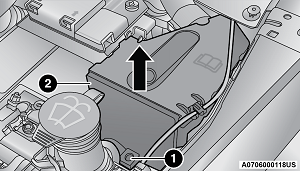

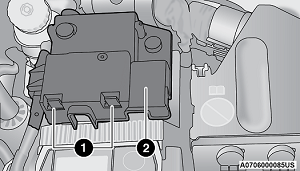

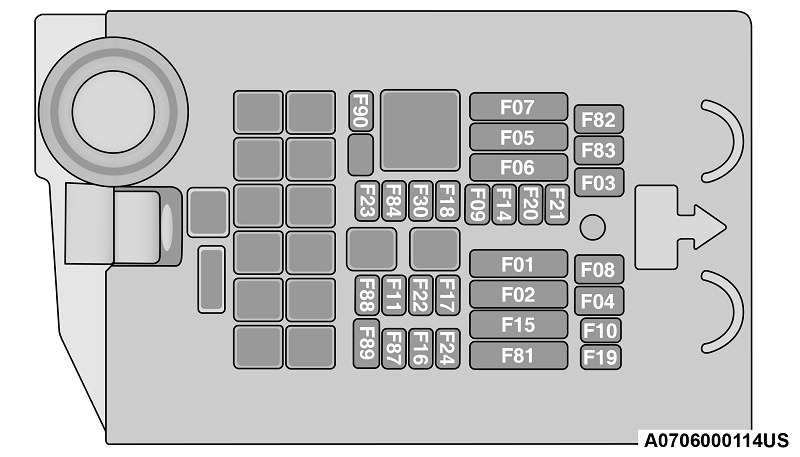

Pojistková skříňka pod kapotou
Nachází se na levé straně motorového prostoru.
Pojistková skříňka přístrojové desky (Centrum pojistek řídicí jednotky)
Řídicí jednotka se nachází na levé straně sloupku řízení v dolní části přístrojové desky.
Pojistková skříňka v zavazadlovém prostoru/modul distribuce relé
Nachází se na levé straně zavazadlového prostoru.
Pojistková skříňka pod kapotou
Přiřazení pojistek v pojistkové skříňce pod kapotou (2015)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F10 | 10 | Klaksón |
| F84 | 20 | Napájení pro zapalovač cigaret/elektrická zásuvka |

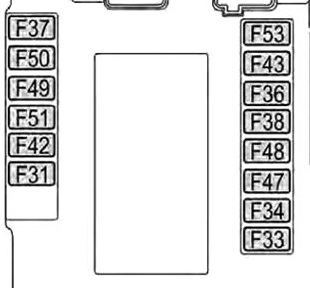

Pojistková skříňka palubní desky
Přiřazení pojistek v pojistkové skříňce palubní desky (2015)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F33 | 20 | Přední elektrické okno (strana spolujezdce) |
| F34 | 20 | Přední elektrické okno (strana řidiče) |
| F36 | 15 | Napájení systému Uconnect, systém klimatizace, sklápění vnějších elektrických zrcátek, systém EOBD, USB port/AUX zásuvka, zadní čtecí světla (verze s otevírací střechou) |
| F38 | 20 | Zařízení Dead Lock (odblokování dveří na straně řidiče pro předpokládané verze/trhy)/odblokování dveří/centrální zamykání/elektrické odblokování zadního víka |
| F47 | 20 | Zadní elektrické okno na levé straně |
| F48 | 20 | Zadní elektrické okno na pravé straně |

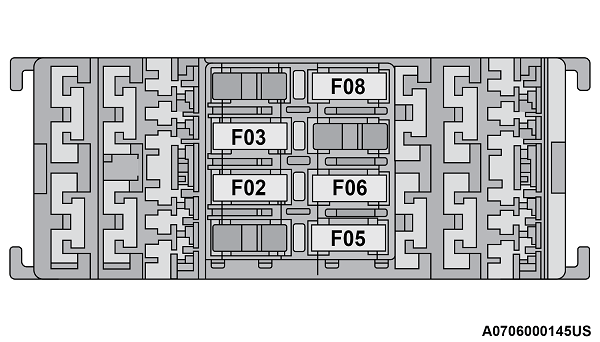

Pojistková skříňka v zavazadlovém prostoru
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F2 | 20 | Audio systém |
| F3 | 20 | Elektrická střecha |
| F4 | 7,5 | Elektrické nastavení bederní opěrky předního sedadla (strana řidiče) |
| F5 | 30 | Elektrické nastavení předního sedadla (strana řidiče) |
| F6 | 7,5 | Elektrické nastavení předního sedadla (strana řidiče a spolujezdce) |
| F7 | 30 | Elektrické nastavení bederní opěrky předního sedadla (strana řidiče a spolujezdce) |
Fiat 500X (od 2014) – schéma pojistky
Fiat 500X je nástupcem Fiat Sedici. Je to malé SUV vyráběné od roku 2014. Samozřejmě, že existuje odkaz na Fiat 500. Italská značka předtím uvedla na trh i model 500L. Auto bylo navrženo Robertem Giolitou. Z technologického hlediska je jeho dvojče Jeep Renegade (obě značky patří do stejné skupiny).
Rok výroby: 2014, 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) ve Fiat 500X (2014-2016) je pojistka F84 v pojistkové skříňce v motorovém prostoru.
Pojistková skříňka v motorovém prostoru
Pojistková skříňka se nachází vedle baterie.
| Popis | Číslo | Amp [A] |
| Klaksón | F10 | 10 |
| Napájení pro zapalovač cigaret / zásuvka napájení | F84 | 20 |
Schéma pojistek v přístrojové desce
Schéma pojistek se nachází blízko levé strany sloupku řízení.
| Popis | Číslo | Amp [A] |
| Přední elektrické okno (ze strany spolujezdce). | F33 | 20 |
| Přední elektrické okno (ze strany řidiče). | F34 | 20 |
| Napájení systému Uconnect™, systém klimatizace, elektrické ovládání bočních zrcátek, systém EOBD, USB port, AUX zásuvka, zadní boční čtecí světla (verze s otevírací střechou). | F36 | 15 |
| Zařízení Dead Lock (odblokování dveří ze strany řidiče); Odblokování dveří; Centrální zamykání; Elektrické odblokování zadního víka. | F38 | 20 |
| Elektrické zadní okno na levé straně | F47 | 20 |
| Elektrické zadní okno na pravé straně | F48 | 20 |
Schéma pojistek v zavazadlovém prostoru
Konfigurace zavazadlového prostoru se může lišit v závislosti na vybavení vozidla.
| Popis | Číslo | Amp [A] |
| Audio systém | F2 | 20 |
| Elektrická střešní okna | F3 | 20 |
| Elektrické nastavení bederní opěrky předního sedadla (strana řidiče). | F4 | 7,5 |
| Elektrické nastavení předního sedadla (ze strany řidiče). | F5 | 30 |
| Elektrické nastavení předních sedadel (ze strany řidiče a spolujezdce). | F6 | 7,5 |
| Elektrické nastavení bederní opěrky předních sedadel (ze strany řidiče a spolujezdce). | F7 | 30 |
Fiat 500X – schéma pojistky
Rok výroby: 2016.
Poloha pojistkové skříně
Pojistky jsou seskupeny v pojistkových skříních umístěných v motorovém prostoru, pod přístrojovou deskou a ve vnitřním obložení levé strany zavazadlového prostoru.

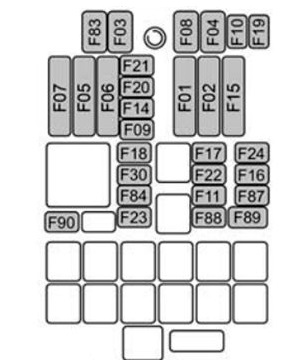

Pojistková skříňka pod kapotou
Nachází se na levé straně motorového prostoru.
Pojistková skříňka přístrojové desky (Centrum pojistek palubního počítače)
Modul se nachází na levé straně sloupku řízení v dolní části přístrojové desky.
Pojistková skříňka v zavazadlovém prostoru/modul rozvodu relé
Nachází se na levé straně zavazadlového prostoru.
Pojistková skříňka pod kapotou
Přiřazení pojistek v pojistkové skříňce Underhood (2016, 2017)
| Incavo | Fusibile massimo | Fusibile cartuccia | Mini fusibile | Descrizione |
|---|---|---|---|---|
| Incavo | Fusibile massimo | Fusibile cartuccia | Mini fusibile | Descrizione |
| F01 | 70 Amp Tan | — | — | Počítač modulu karoserie |
| F02 | 60 Amp modrá | — | — | Modul Body Computer, jednotka zadního rozvodu |
| F03 | — | 20 A modrá | — | Ovladač napájení Body Computer |
| F04 | — | 30 Amp růžová | — | Elektronický modul ovládání brzd |
| F05 | 70 Amp Tan | — | — | Elektrický posilovač řízení |
| F06 | 20 A žlutá | — | — | Ventilátor chlazení motoru |
| F07 | 50 A červená | — | — | Ventilátor chlazení motoru |
| F08 | — | 30 Amp růžová | — | Automatická převodovka, GSM |
| F09 | — | — | 5 A Tan | Motor ovládacího modulu |
| F10 | — | — | 10 A červená | Klaksón |
| F11 | — | — | 10 A červená | Poskytnout sekundární zatížení |
| F14 | — | — | 5 A Tan | Výkon čerpadla „Po startování“ |
| F15 | 40 A oranžová | — | — | Čerpadlo ovládacího modulu brzd |
| F 16 | — | — | 5 A Tan | Výkon ovládacího modulu motoru, automatická převodovka |
| Incavo | Fusibile massimo | Fusibile cartuccia | Mini fusibile | Descrizione |
|---|---|---|---|---|
| F17 | — | — | 10 A červená 15 A modrá | Hlavní zatížení napájení (1,4 l) Základní zatížení napájení (2,4 l) |
| F18 | — | — | 30 A zelená | Výkon pohonu všech kol |
| F19 | — | — | 7,5 A hnědá | Kompresor klimatizace |
| F20 | — | — | 5 A tan | Elektronický pohon všech kol |
| F21 | — | — | 15 A modrá | Čerpadlo paliva |
| F22 | — | — | 20 A žlutá | Motor modulu řízení výkonu |
| F23 | — | — | 20 A žlutá (nainstalováno zákazníkem) | Při napájecím bodě (napájení baterie) |
| F24 | — | — | 15 A modrá | Automatická převodovka s napájením elektronické jednotky |
| F30 | — | — | 30 A zelená | Vyhřívané čelní sklo — pokud je přítomno jako vybavení |
| F83 | — | 40 A zelená | — | Ventilátor klimatizace |
| F84 | — | — | 20 A žlutá | Při napájecím bodě (napájeno zapalováním) |
| F87 | — | — | 5 A tan | Automatická převodovka páka převodovky |
| F88 | — | — | 7,5 A hnědá | Vyhřívaná vnější zrcátka |
| F89 | — | 30 A růžová | — | Vyhřívané zadní okno |
| F90 | — | — | 5 A tan | Senzor IBS (stav nabití baterie) |
Pojistková skříňka palubní desky
| Incavo | Amperaggi [A] | Descrizione |
|---|---|---|
| F31 | 7,5 A Hnědá | Ventilátor klimatizace, Při bodě napájení |
| F33 | 20 A žlutá | Přední elektrické okno (strana spolujezdce) |
| F34 | 20 A žlutá | Přední elektrické okno (strana řidiče) |
| F36 | 15 A modrá | Napájení systému Uconnect, klimatizace, USB port, vnitřní osvětlení vzadu při otevřené střeše, port EOBD |
| F37 | 10 A červená | Systém varování před čelním nárazem Power Forward, pohon všech kol (AWD), IPC, spínače centrálního panelu, spínač brzdového pedálu (NC) |
| F38 | 20 A žlutá | Centrální zamykání |
| F42 | 7,5 A Hnědá | BSM – Modul řízení brzdy, EPS – Elektrické posilování řízení |
| F43 | 20 A žlutá | Dvojcestné čerpadlo ostřikovače |
| F47 | 20 A žlutá | Elektrické okno vzadu (strana řidiče) |
| F48 | 20 A žlutá | Elektrické okno vzadu (strana spolujezdce) |
| F49 | 7,5 A Hnědá | Napájení ParkSense, bodová světla přední kupole, elektrochromatické zrcadlo, vyhřívaná přední sedadla |
| F50 | 7,5 A Hnědá | Napájení airbagu |
| F51 | 7,5 A Hnědá | Kompresor klimatizace, automatická převodovka s kartou, zadní kamera, klimatizace, LDW – varování o opuštění jízdního pruhu, ASS – pomocný spínač panelu, DSU – modul výběru směru jízdy, spínač zpátečky, boční zrcátka a odmrazování zadního okna |
| F53 | 7,5 A Hnědá | Napájení IPC/zařízení pro startování/systém Keyless Enter-N-Go, spínač brzdového pedálu (NA), EPB — elektrická parkovací brzda |
Pojistková skříňka v zavazadlovém prostoru
| Incavo | Amperaggi [A] | Descrizione |
|---|---|---|
| F2 | 20 A žlutá | Audio systém |
| F3 | 20 A žlutá | Elektricky otevíratelná střecha |
| F5 | 30 A zelená | Elektrické sedadlo (strana řidiče) |
| F6 | 7,5 A hnědá | Elektrické sedadlo (strana řidiče) Nastavení bederní opěrky |
| F8 | 20 A žlutá | Vyhřívání předních sedadel |
Fiat 500X – schéma pojistkové skříňky
Rok výroby: 2017.
Poloha pojistkové skříně
Pojistky jsou seskupeny v pojistkových skříních umístěných v motorovém prostoru, pod přístrojovou deskou a v interiéru bočního obložení na levé straně zavazadlového prostoru.
Pojistková skříňka pod kapotou
Nachází se na levé straně motorového prostoru.
Pojistková skříňka přístrojové desky (Centrum pojistek palubního počítače)
Modul se nachází na levé straně sloupku řízení v dolní části přístrojové desky.
Pojistková skříňka v zavazadlovém prostoru/modul rozdělování relé
Nachází se na levé straně zavazadlového prostoru.
Pojistková skříňka pod kapotou
| Incavo | Fusibile massimo | Fusibile cartuccia | Mini fusibile | Descrizione |
|---|---|---|---|---|
| Incavo | Fusibile massimo | Fusibile cartuccia | Mini fusibile | Descrizione |
| F01 | 70 Amp Tan | — | — | Počítač modulu karoserie |
| F02 | 60 Amp modrá | — | — | Modul Body Computer, zadní distribuční jednotka |
| F03 | — | 20 A modrá | — | Ovladač napájení Body Computer |
| F04 | — | 30 Amp růžová | — | Elektronický modul ovládání brzd |
| F05 | 70 Amp Tan | — | — | Elektrický posilovač řízení |
| F06 | 20 A žlutá | — | — | Ventilátor chlazení motoru |
| F07 | 50 A červená | — | — | Ventilátor chlazení motoru |
| F08 | — | 30 Amp růžová | — | Automatická převodovka, GSM |
| F09 | — | — | 5 A Tan | Motor ovládacího modulu |
| F10 | — | — | 10 A červená | Klakson |
| F11 | — | — | 10 A červená | Poskytnout sekundární zatížení |
| F14 | — | — | 5 A Tan | Napájení čerpadla “Po startu” |
| F15 | 40 A oranžová | — | — | Čerpadlo modulu ovládání brzd |
| F 16 | — | — | 5 A Tan | Napájení modulu ovládání motoru, automatická převodovka |
| Incavo | Fusibile massimo | Fusibile cartuccia | Mini fusibile | Descrizione |
|---|---|---|---|---|
| F17 | — | — | 10 A červená 15 A modrá | Hlavní zatížení napájení (1,4 l) Základní zatížení napájení (2,4 l) |
| F18 | — | — | 30 A zelená | Výkon pohonu všech kol |
| F19 | — | — | 7,5 A hnědá | Kompresor klimatizace |
| F20 | — | — | 5 A tan | Elektronický pohon všech kol |
| F21 | — | — | 15 A modrá | Čerpadlo paliva |
| F22 | — | — | 20 A žlutá | Motor řídicí jednotky výkonu |
| F23 | — | — | 20 A žlutá (nainstalováno zákazníkem) | Při napájecím bodě (napájení baterie) |
| F24 | — | — | 15 A modrá | Automatická převodovka s napájením elektronické jednotky |
| F30 | — | — | 30 A zelená | Vyhřívané čelní sklo — pokud je přítomno jako výbava |
| F83 | — | 40 A zelená | — | Ventilátor klimatizace |
| F84 | — | — | 20 A žlutá | Při napájecím bodě (napájeno zapalováním) |
| F87 | — | — | 5 A tan | Automatická převodovka páka převodovky |
| F88 | — | — | 7,5 A hnědá | Vyhřívaná vnější zrcátka |
| F89 | — | 30 A růžová | — | Vyhřívané zadní okno |
| F90 | — | — | 5 A tan | Senzor IBS (stav nabití baterie) |
Schéma pojistek palubní desky
| Incavo | Amperi [A] | Descrizione |
|---|---|---|
| F31 | 7,5 A Hnědá | Ventilátor klimatizace, Při bodě napájení |
| F33 | 20 A žlutá | Přední okno elektricky ovládané (strana spolujezdce) |
| F34 | 20 A žlutá | Přední elektrické okno (strana řidiče) |
| F36 | 15 A modrá | Napájení systému Uconnect, klimatizace, USB port, vnitřní osvětlení vzadu při otevřené střeše, port EOBD |
| F37 | 10 A červená | Systém varování před čelním nárazem Power Forward, pohon všech kol (AWD), IPC, spínače centrálního panelu, spínač brzdového pedálu (NC) |
| F38 | 20 A žlutá | Centrální zamykání |
| F42 | 7,5 A Hnědá | BSM – Modul řízení brzd, EPS – Elektrický posilovač řízení |
| F43 | 20 A žlutá | Bidirekcionální čerpadlo na mytí skel |
| F47 | 20 A žlutá | Zadní okno elektricky ovládané (strana řidiče) |
| F48 | 20 A žlutá | Zadní okno elektricky ovládané (strana spolujezdce) |
| F49 | 7,5 A Hnědá | Napájení ParkSense, přední střešní bodová světla, elektrochromatické zrcadlo, vyhřívaná přední sedadla |
| F50 | 7,5 A Hnědá | Napájení airbagu |
| F51 | 7,5 A Hnědá | Kompresor klimatizace, automatická převodovka s kartou, zadní kamera, klimatizace, LDW – varování o opuštění jízdního pruhu, ASS – pomocný spínač panelu, DSU – modul výběru směru jízdy, spínač zpátečky, boční zrcátka a odmrazování zadního skla |
| F53 | 7,5 A Hnědá | Napájení IPC/startovací zařízení/systém Keyless Enter-N-Go, spínač brzdového pedálu (NA), EPB — elektrická parkovací brzda |
Schéma pojistek v zavazadlovém prostoru
| Incavo | Amperi [A] | Descrizione |
|---|---|---|
| F2 | 20 A žlutá | Audio systém |
| F3 | 20 A žlutá | Elektricky otevíratelná střecha |
| F5 | 30 A zelená | Elektrické sedadlo (strana řidiče) |
| F6 | 7,5 A hnědá | Elektrické sedadlo (strana řidiče) Nastavení bederní opěrky |
| F8 | 20 A žlutá | Vyhřívání předních sedadel |
Fiat 500X – schéma pojistkové skříňky
Rok výroby: 2018, 2019.
Poloha pojistkové skříně
Pojistky jsou shromážděny v pojistkových skříních umístěných v motorovém prostoru, pod přístrojovou deskou a ve vnitřním obložení levé strany zavazadlového prostoru.
Pojistková skříňka pod kapotou
Nachází se na levé straně motorového prostoru.
Pojistková skříňka přístrojové desky (Centrum pojistek palubního počítače)
Modul řízení se nachází na levé straně sloupku řízení v dolní části přístrojové desky.
Pojistková skříňka v zavazadlovém prostoru/modul rozvodu relé
Nachází se na levé straně zavazadlového prostoru.

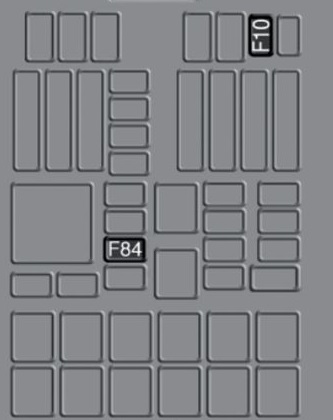

Pojistková skříňka pod kapotou
| Číslo | Ampere [A] | Popis |
|---|---|---|
| F10 | 10 | Klaksón |
| F84 | 20 | Napájení pro zapalovač cigaret/napájecí zásuvka |
Schéma pojistek palubní desky
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F33 | 20 | Přední elektrické okno (strana spolujezdce) |
| F34 | 20 | Přední elektrické okno (strana řidiče) |
| F36 | 15 | Napájení pro systém Uconnect, systém klimatizace, elektrické sklápění vnějších zrcátek, systém EOBD, USB port/AUX zásuvka, zadní čtecí světla (verze s otevírací střechou) |
| F38 | 20 | Dead Lock zařízení (odemknutí dveří na straně řidiče pro verze/trhy, kde je to předpokládáno)/odemknutí dveří/centrální zamykání/elektrické odemknutí zadního víka |
| F47 | 20 | Levé zadní elektrické okno |
| F48 | 20 | Pravé zadní elektrické okno |
Schéma pojistek v zavazadlovém prostoru
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F2 | 20 | Audio systém |
| F3 | 20 | Elektrická střecha |
| F4 | 7,5 | Elektrické nastavení bederní opěrky předního sedadla (strana řidiče) |
| F5 | 30 | Elektrické nastavení předního sedadla (strana řidiče) |
| F6 | 7,5 | Elektrické nastavení předního sedadla (strana řidiče a spolujezdce) |
| F7 | 30 | Elektrické nastavení bederní opěrky předního sedadla (strana řidiče a spolujezdce) |
| F8 | 20 | 2019: Vyhřívaná sedadla |
Fiat 500X – schéma pojistky
Rok výroby: 2020.
Pojistková skříňka v motorovém prostoru
Panel pojistek v motorovém prostoru je součástí modulu řízení karoserie (BCM), umístěného na levé straně motorového prostoru.
Pozor:
Kontaktujte autorizovaného prodejce pro výměnu pojistky BCM.
Poloha pojistky motorového prostoru
Poloha panelu pojistek a krytu
| 1 — Šroub pro montáž |
| 2 — Kryt pojistky |
Odstranění krytu pojistky a šroubu pro zablokování
Postupujte následovně:
- Pomalu otočte šroub proti směru hodinových ručiček.
- Pomalu uvolněte šroub.
- Odstraňte kryt pojistky posunutím ho nahoru.
Instalace krytu pojistky a šroubu pro zablokování
Postupujte následovně:
- Správně upevněte kryt pojistky na pojistkovou skříňku, posunutím ho úplně shora dolů.
- Úplně utáhněte šroub s příslušným šroubovákem, který je dodán.
- Pomalu otočte šroub po směru hodinových ručiček.
- Uvolněte šroub.
Poloha krytu pojistky baterie
| 1 — Hák na kryt pojistkové skříňky |
| 2 — Kryt pojistky |
| Incavo | Fusibile massimo | Fusibile cartuccia | Mini fusibile | Descrizione |
| Incavo | Fusibile massimo | Fusibile cartuccia | Mini fusibile | Descrizione |
| F01 | 70 Amp Tan | – | – | Počítač modulu karoserie |
| F02 | 60 Amp modrá | – | – | Modul Body Computer, jednotka distribuce vzadu |
| F03 | – | 20 A modrá | – | Regulátor napájení Body Computer |
| F04 | – | 30 Amp Růžová | – | Elektronický modul řízení brzd |
| F05 | 70 Amp Tan | – | – | Elektrický posilovač řízení |
| F06 | 70 Amp Tan | – | – | Ventilátor chlazení motoru |
| F08 | – | 30 Amp Růžová | – | Automatická převodovka, GSM |
| F09 | – | – | 5 A Tan | Motor modulu řízení |
| F10 | – | – | 10 A červená | klaksón |
| F11 | – | – | 5 A Tan | Poskytování sekundárních zátěží |
| F14 | – | – | 15 A modrá | Výkon čerpadla „Po startu“ Napájení AGS |
| F15 | 40 A oranžová | – | – | Čerpadlo modulu řízení brzd |
| F 16 | – | – | 5 A Tan | Výkon modulu řízení motoru, automatická převodovka |
| Incavo | Fusibile massimo | Fusibile cartuccia | Mini fusibile | Descrizione |
| F17 | – | – | 30 A zelená | Motor řídicí jednotky výkonu |
| F18 | – | – | 30 A zelená | Výkon pohonu všech kol |
| F19 | – | – | 7,5 A hnědá | Kompresor klimatizace |
| F20 | – | – | 5 A tan | Elektronický pohon na čtyřech kolech |
| F21 | – | – | 15 A modrá | Čerpadlo paliva |
| F22 | – | – | 10 A červená | Poskytování základních zátěží |
| F23 | – | – | 20 A žlutá (nainstalováno zákazníkem) | Při bodě napájení (napájení baterie) |
| F24 | – | – | 15 A modrá | Automatická převodovka s napájením elektronické jednotky |
| F30 | – | – | 30 A zelená | Vyhřívané čelní sklo — pokud je přítomno |
| F83 | – | 40 A zelená | – | Ventilátor klimatizace |
| F84 | – | – | 20 A žlutá | Při bodě napájení (napájeno zapalováním) |
| F87 | – | – | 5 A tan | Automatická převodovka volič převodů |
| F88 | – | – | 7,5 A hnědá | Vyhřívaná vnější zrcátka |
| F89 | – | 30 Amp růžová | – | Vyhřívané zadní sklo |
| F90 | – | – | 5 A tan | Senzor IBS (stav nabití baterie) |
Pojistky řídicí jednotky (CENTRÁLNÍ POJISTKOVÁ SKŘÍŇKA)
Kontrolér se nachází na levé straně sloupku řízení v dolní části palubní desky.
Pro výměnu pojistky kontaktujte autorizovaného prodejce.
Otvory pojistek modulu karoserie
| Hnízdo | Mini pojistka | Popis |
| F31 | 7,5 A Hnědá | Ventilátor klimatizace, Při bodě napájení |
| F33 | 20 A žlutá | Přední elektrické okno (strana spolujezdce) |
| F34 | 20 A žlutá | Přední elektrické okno (strana řidiče) |
| F36 | 15 A modrá | Napájení systému Uconnect, klimatizace, USB port, vnitřní osvětlení vzadu v případě otevírací střechy, port EOBD |
| F37 | 10 A červená | Systém Power Forward Collision Warning Plus, pohon všech kol (AWD), IPC, spínače středního sloupku, spínač pedálu brzdy (NC) |
| F38 | 20 A žlutá | Centrální zamykání |
| F42 | 7,5 A Hnědá | BSM – Modul řízení brzd, EPS – Elektrický posilovač řízení |
| F43 | 20 A žlutá | Obojsměrná pumpa ostřikovače |
| F47 | 20 A žlutá | Zadní elektrické okno (strana řidiče) |
| F48 | 20 A žlutá | Zadní elektrické okno (strana spolujezdce) |
| F49 | 7,5 A Hnědá | Dodávka ParkSense, bodová světla přední střechy, elektrické zpětné zrcátko, vyhřívaná přední sedadla, SGW, motor otevírací střechy. |
| F50 | 7,5 A Hnědá | Airbag napájení |
| F51 | 7,5 A Hnědá | Kompresor klimatizace, automatická převodovka se štítkem, zadní kamera, klimatizace, LDW – upozornění na vybočení z jízdního pruhu, ASS – pomocný spínač sloupku, DSU – modul selektoru směru jízdy, spínač zpátečky, boční zrcátka a odmrazování zadního skla |
| F53 | 7,5 A Hnědá | Napájení IPC/startovací zařízení/systém Keyless Enter-N-Go, spínač pedálu brzdy (NA), EPB – elektrická parkovací brzda |
Pojistková skříňka v zavazadlovém prostoru
Pro přístup k pojistkám odstraňte přístupový panel z levého zadního panelu prostoru pro náklad. Stiskněte levou stranu přístupového panelu, abyste ho odstranili a odpojili od pantů.
Výřezy pojistek zadních nákladů
| Incavo | Mini fusibile | Descrizione |
| F2 | 20 A žlutá | Audio systém |
| F3 | 20 A žlutá | Elektrická střecha |
| F5 | 30 A zelená | Elektrické sedadlo (strana řidiče) |
| F6 | 7,5 A hnědá | Elektrické sedadlo (strana řidiče) Nastavení bederní opěrky |
| F8 | 20 A žlutá | Vyhřívání předních sedadel |
Fiat 500X – schéma pojistky
Rok výroby: 2021.
Pojistková skříňka v motorovém prostoru
Panel pojistek v motorovém prostoru je součástí modulu řízení karoserie (BCM), umístěného na levé straně motorového prostoru.
Pozor:
Kontaktujte autorizovaného prodejce pro výměnu pojistky BCM.
Poloha pojistky motorového prostoru
Poloha panelu pojistek a krytu
| 1 — Šroub pro montáž |
| 2 — Kryt pojistky |
Odstranění krytu pojistky a zajišťovacího šroubu
Postupujte následovně:
- Otáčejte pomalu šroubem proti směru hodinových ručiček.
- Uvolněte pomalu šroub.
- Odstraňte kryt pojistky posunutím ho nahoru.
Instalace krytu pojistky a zajišťovacího šroubu
Postupujte následovně:
- Správně upevněte kryt pojistky na pojistkovou skříňku, posuňte ho úplně shora dolů.
- Úplně zatlačte šroub pomocí speciálního šroubováku, který je dodán.
- Otáčejte pomalu šroubem ve směru hodinových ručiček.
- Uvolněte šroub.
Poloha krytu pojistky baterie
| 1 — Hák na kryt pojistkové skříňky |
| 2 — Kryt pojistky |
| Incavo | Fusibile massimo | Fusibile a cartuccia | Mini fusibile | Descrizione |
| Incavo | Fusibile massimo | Fusibile a cartuccia | Mini fusibile | Descrizione |
| F01 | 70 Amp Tan | – | – | Počítač modulu karoserie |
| F02 | 60 Amp blu | – | – | počítač modulu karoserie; Jednotka zadního rozvodu. |
| F03 | – | 20 A blu | – | Regulátor napájení Body Computer |
| F04 | – | 30 Amp rosa | – | Elektronický modul řízení brzd |
| F05 | 70 Amp Tan | – | – | Elektrický posilovač řízení |
| F06 | 70 Amp Tan | – | – | Ventilátor chlazení motoru |
| F08 | – | 30 Amp rosa | – | Automatická převodovka; GSM |
| F09 | – | – | 5 A Tan | Motor modulu řízení |
| F10 | – | – | 10 A rosso | klaksón |
| F11 | – | – | 5 A Tan | Poskytnout sekundární zatížení |
| F14 | – | – | 7,5 A marrone | Výkon čerpadla „Po startování“ Napájení AGS |
| F15 | 40 A arancione | – | – | Čerpadlo modulu řízení brzd |
| F 16 | – | – | 5 A Tan | Výkon modulu řízení motoru; Automatická převodovka. |
| Incavo | Poistka maximálna | Poistka cartridge | Mini poistka | Popis |
| F17 | – | – | 30 A zelená | Motor řídicí jednotky výkonu |
| F18 | – | – | 30 A zelená | Výkon pohonu všech kol |
| F19 | – | – | 7,5 A hnědá | Kompresor klimatizace |
| F20 | – | – | 5 A Tan | Elektronický pohon všech kol |
| F21 | – | – | 15 A modrá | Čerpadlo paliva |
| F22 | – | – | 10 A červená | Poskytování základních zátěží |
| F23 | – | – | 20 A žlutá (nainstalováno zákazníkem) | Lisování (napájení baterie) |
| F24 | – | – | 15 A modrá | Automatická převodovka s napájením elektronické jednotky |
| F30 | – | – | 30 A zelená | Vyhřívané čelní sklo — pokud je přítomno |
| F83 | – | 40 A zelená | – | Ventilátor klimatizace |
| F84 | – | – | 20 A žlutá | Lisování (napájeno klíčem) |
| F87 | – | – | 5 A Tan | Automatická převodovka volič převodů |
| F88 | – | – | 7,5 A hnědá | Vyhřívaná vnější zrcátka |
| F89 | – | 30 Amp růžová | – | Vyhřívané zadní sklo |
| F90 | – | – | 5 A Tan | Senzor IBS (stav nabití baterie) |
Pojistky řídicí jednotky (CENTRÁLNÍ POJISTKOVÁ SKŘÍŇKA)
Kontrolér se nachází na levé straně sloupku řízení v dolní části palubní desky.
Pro výměnu pojistky kontaktujte autorizovaného prodejce.
Otevřené pojistky modulu karoserie
| Výřez | Mini poistka | Popis |
| F31 | 7,5 A hnědá | Klimatizace; Tlaková litina. |
| F33 | 20 A žlutá | Elektrické okno přední (strana spolujezdce) |
| F34 | 20 A žlutá | Elektrické okno přední (strana řidiče) |
| F36 | 15 A modrá | Napájení systému Uconnect; Klimatizace; USB port; Boční osvětlení vzadu v případě otevírací střechy; Port EOBD. |
| F37 | 10 A červená | Upozornění na čelní srážky systém Plus; pohon všech kol (AWD); IPC; Přepínače středního sloupku; Spínač brzdového pedálu (NC). |
| F38 | 20 A žlutá | Centrální zamykání |
| F42 | 7,5 A hnědá | BSM – Modul řízení brzd; EPS – elektrický posilovač řízení. |
| F43 | 20 A žlutá | Obojsměrná pumpa na mytí skel |
| F47 | 20 A žlutá | Elektrické okno zadní (strana řidiče) |
| F48 | 20 A žlutá | Elektrické okno zadní (strana spolujezdce) |
| F49 | 7,5 A hnědá | Napájení ParkSense; Bodové světla přední kupoly; elektrochromatické vnitřní zrcátko; vyhřívané přední sedadla; SGW, Motor otevírací střechy. |
| F50 | 7,5 A hnědá | Airbag napájení |
| F51 | 7,5 A hnědá | kompresor klimatizace; Automatická převodovka palubní desky; Zadní kamera; Klimatizace; LDW – upozornění na opuštění jízdního pruhu; ASS – pomocný spínač sloupku; DSU – modul výběru pohonu; Spínač zpátečky; Odmrazování bočních zrcátek a zadního skla. |
| F53 | 7,5 A hnědá | Napájení IPC; Zařízení na startování; Systém Keyless Enter-N-Go; Spínač brzdového pedálu (NA); EPB – elektrická parkovací brzda. |
Pojistková skříňka v zavazadlovém prostoru
Pro přístup k pojistkám, odstraňte přístupový panel z levého zadního panelu prostoru pro náklad. Stiskněte levou stranu přístupového panelu, abyste ho odstranili a uvolnili.
Vany pojistek zadních prostoru pro náklad
| Incavo | Mini poistka | Popis |
| F2 | 20 A žltá | Audio systém |
| F3 | 20 A žltá | Elektricky otvárateľná strecha |
| F5 | 30 A zelená | Elektrické sedadlo (strana vodiča) |
| F6 | 7,5 A hnedá | Elektrické sedadlo (strana vodiča) Nastavenie bedrovej opierky |
| F8 | 20 A žltá | Vyhrievanie predných sedadiel |
O Fiat 500X (2014-2021)
Fiat 500X, uvedený na trh v roce 2014, je kompaktní crossover, který kombinuje stylový design s praktičností. Tento model je postaven na platformě Small Wide 4×4, což mu umožňuje nabídnout pohon všech čtyř kol, ideální pro různé jízdní podmínky. Fiat 500X je dostupný s různými motorizacemi, včetně benzínových a naftových motorů, které poskytují různé úrovně výkonu a efektivity. Interiér vozidla je navržen s důrazem na komfort a moderní technologie, což zahrnuje dotykové obrazovky a pokročilé asistenční systémy pro řidiče.
Schéma pojistkové skříňky Fiat 500X
Tato stránka zobrazuje schéma pojistkové skříňky pro Fiat 500X, která je nezbytná pro správnou údržbu elektrického systému vozidla. Pojistková skříňka se typicky nachází v prostoru motoru a v interiéru vozidla, obvykle pod palubní deskou. Naše diagramy ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění bezpečné a efektivní provozu vašeho vozidla.
