Fiat Scudo (2006-2016) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Fiat Scudo (2006-2016), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Fiat Scudo (2006-2016) – schéma pojistky
Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) ve Fiat Scudo (2006-2016) je pojistka F9 v rozvodu pojistek.
Rozvod pojistek na palubní desce na straně spolujezdce
| Popis | Číslo | Amp [A] |
| Stěrač zadního okna | F1 | 15 |
| Volný | F2 | – |
| Řídicí jednotka airbagu | F3 | 5 |
| Regulátor světlometů;Diagnostický konektor;
Kontrolér ESP; Větrání; Čerpadlo filtru pevných částic; Senzor řízení. |
F4 | 10 |
| Elektrické zrcátko;Elektrické okno pro spolujezdce. | F5 | 30 |
| Napájení předního skla | F6 | 30 |
| Osvětlení stropu;Osvětlení odkládací schránky. | F7 | 5 |
| Multifunkční displej;Hlasová siréna;
Audio systém; CD měnič; Radiotelefon; Řídicí jednotka služeb přívěsu; Řídicí jednotka ochrany obsluhy panelu. |
F8 | 20 |
| Zapalovač cigaret;Výstup v prostoru pro náklad. | F9 | 10 |
| Dekorativní lišta vzadu;Zařízení pro startování;
Přístrojová deska. |
F10 | 30 |
| Diagnostický konektor;Řídicí jednotka systému proti krádeži. | F11 | 15 |
| Hlavní volná sada;Řídicí jednotka airbagu. | F12 | 15 |
| Řídicí jednotka motoru;Řídicí jednotka nářadí přívěsu. | F13 | 5 |
| Senzor deště;Přístrojová deska s automatickou klimatizací;
Větrání zadní části kabiny (kombinované vybavení). |
F14 | 15 |
| Uzamčení/odemčení dveří | F15 | 30 |
| Volný | F 16 | – |
| Odlednění vyhřívaného zadního skla a bočních zrcátek. | F17 | 40 |

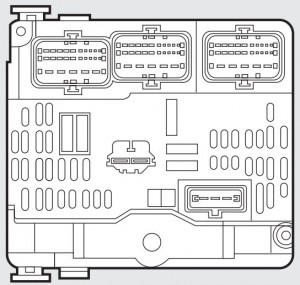

Čtyři pojistky v motorovém prostoru
| Popis | Číslo | Amp [A] |
| Kontrolér motoru;Zařízení pro napájení paliva a vzduchu;
Skupina ventilátoru. |
F1 | 20 |
| Klaksón | F2 | 15 |
| Čerpadlo předního a zadního ostřikovače | F3 | 10 |
| Čerpadlo ostřikovače světlometů | F4 | 20 |
| Zařízení pro napájení paliva | F5 | 15 |
| Kontakt pedálu hlavní brzdy;Posilovač řízení. | F6 | 10 |
| ABS/ESP | F7 | 10 |
| Klíč na zapalování | F8 | 20 |
| Kontakt pedálu hlavní brzdy | F9 | 10 |
| Zařízení pro napájení paliva a vzduchu. | F10 | 30 |
| Přední ventilace | F11 | 40 |
| Stěrače | F12 | 30 |
| Jednotka ovládání médií | F13 | 40 |
| Volné | F14 | 30 |
Quadro pojistek v prostoru pro cestující (na akumulátoru)
| Popis | Číslo | Amp [A] |
| Systém vyhřívání sedadel | F1 | 30 |
| Zásuvka 12V – sedadla třetí řady (montáž kombinovaná). | F2 | – |
| Řídicí jednotka služeb přívěsu ařídicí jednotka ochrany obsluhy panelu. | F3 | 40/50 |
| Volný | F4 | – |
| Zamknutí dveří s křídlem | F36 | 15 |
| Zamknutí dveří s křídlem | F37 | 10 |
| Stěrač zadního okna na dveřích s křídlem | F38 | 20 |
| Větrání zadní části kabiny (vybavení kombinované). | F39 | – |
| Sklopná zrcátka | F40 | 5 |
Dodatečná pojistková skříňka
| Popis | Číslo | Amp [A] |
| Volný | F1 | 15 |
| Generátor volitelný a relé kontaktu. | F2 | 15 |
| Výkon přívěsu | F3 | 15 |
| Stálý výkon pro měniče | F4 | 15 |
| Výstražná světla | F5 | 40 |
O Fiat Scudo (2006-2016)
Fiat Scudo, vyráběný v letech 2006 až 2016, je praktické a všestranné užitkové vozidlo, které se často využívá pro přepravu zboží nebo jako rodinné auto. Tento model je známý svou spolehlivostí a prostorností, což ho činí ideálním pro různé potřeby. Fiat Scudo nabízí několik možností motorů, včetně dieselových jednotek, které jsou oblíbené pro svou efektivitu a výkon. Vozidlo je také vybaveno moderními technologiemi a bezpečnostními prvky, které zvyšují komfort a bezpečnost jízdy.
Schéma pojistkové skříňky Fiat Scudo
Tato stránka zobrazuje schéma pojistkové skříňky pro Fiat Scudo, která je nezbytná pro identifikaci a výměnu pojistek. Pojistková skříňka se v tomto modelu obvykle nachází pod palubní deskou na straně řidiče a také v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro správné fungování elektrických součástí vozidla.
