Fiat Ducato restyling (2014-2016) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Fiat Ducato restyling (2014-2016), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Fiat Ducato restyling (2014-2016) – schéma pojistkové skříňky
Rok výroby: 2014, 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) ve Fiat Ducato restyling (2014-2016) je pojistka F15 v pojistkové skříňce.

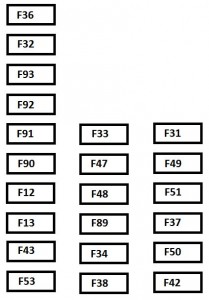

Pojistková skříňka na přístrojové desce
| Popis | Číslo | Ampéráž [A] |
| Mlhová světla pravá | F12 | 7,5 |
| Mlhová světla levá | F13 | 7,5 |
| Relé řídicí jednotky motoru;Relé řídicí jednotky
na palubní desce (+ klíč). |
F31 | 5 |
| Osvětlení čtecích světel v prostoru pro cestující (+ baterie) | F32 | 7,5 |
| Senzor monitorování baterie pro verzi Start & Stop (+ baterie) | F33 | 7,5 |
| Vnitřní osvětlení minibusu (nouzové) | F34 | 7,5 |
| Osvětlení couvání;Řídicí jednotka servotronic;
Senzor vody ve filtru na naftu (+ klíč). |
F35 | 7,5 |
| Rádio;Klimatizace;
Alarm; Tachograf; Kontrola odpojení baterie; Časovač Webasto (+ baterie). |
F36 | 10 |
| Kontrola brzdových světel (hlavní);Třetí brzdové světlo;
Palubní deska (+ klíč). |
F37 | 7,5 |
| Centrální zamykání dveří (+ baterie) | F38 | 20 |
| Stěrač předního skla (tlačítko +) | F43 | 20 |
| Elektrické okno na straně řidiče | F47 | 20 |
| Elektrické okno na straně cestujícího | F48 | 20 |
| Kontrola senzorů parkování;Rádio;
Kontrola na volantu; Centrální ovládací panel; Levý ovládací panel; Pomocný panel; Kontrola odpojení baterie (+ klíč). |
F49 | 5 |
| Klimatizace;Kontrola posilovače řízení;
Osvětlení couvání; Senzor vody ve filtru na naftu; Proudový měřič; Tachograf (+ klíč). |
F51 | 5 |
| Přístrojová deska (+ baterie) | F53 | 7,5 |
| Nepoužívané | F89 | – |
| Levý dálkový světlomet | F90 | 7,5 |
| Pravý dálkový světlomet | F91 | 7,5 |
| Levé mlhové světlo | F92 | 7,5 |
| Pravé mlhové světlo | F93 | 7,5 |

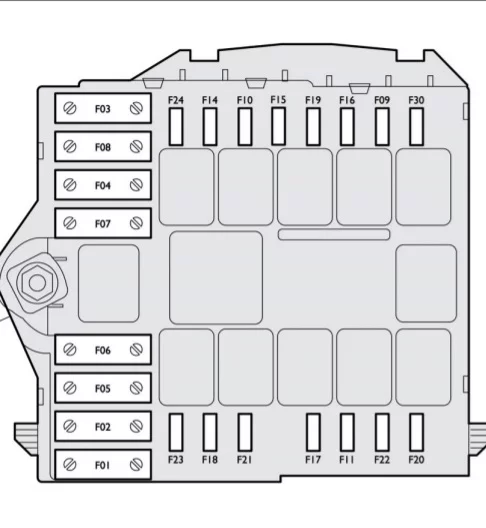

Pojistková skříňka v motorovém prostoru
| Popis | Číslo | Ampéráž [A] |
| Klíč na startování (+ baterie) | F03 | 30 |
| Vyhřívaný filtr | F04 | 40 |
| Odpařovač pro ventilaci motoru, prostor pro cestující s Webasto;
Robotizovaná pumpa převodovky (+ baterie). |
F05 | 20/50 |
| Ventilátor vysokorychlostního chlazení motoru (+ baterie) | F06 | 40/60 |
| Ventilátor nízkorychlostního chlazení motoru (+ baterie) | F07 | 40/50/60 |
| Ventilátor prostoru pro cestující (+ klíč) | F08 | 40 |
| Napájení zadního (+ baterie) | F09 | 15 |
| Klakson | F10 | 15 |
| Napájecí zásuvka (+ baterie) | F14 | 15 |
| Zapalovač cigaret (+ baterie) | F15 | 15 |
| Modul řízení pohonné jednotky; Automatická převodovka (+ baterie). | F18 | 7,5 |
| Kompresor klimatizace | F19 | 7,5 |
| Stěrače | F20 | 30 |
| Pomocný ovládací panel pro pohyb a sklopná zrcátka (+ klíč) | F24 | 7,5 |
| Fotochromatické zrcátko | F30 | 15 |

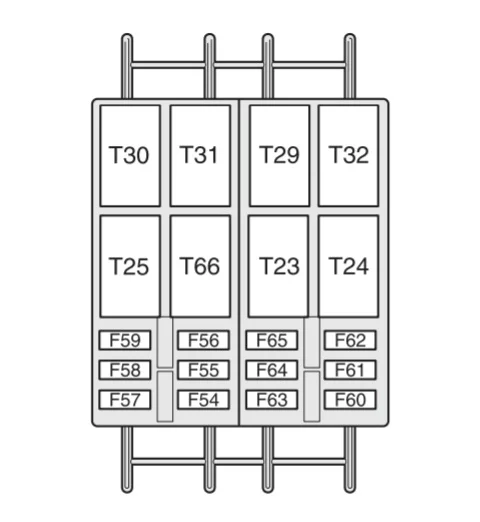

Pojistková skříňka volitelná v pravém sloupku
| Popis | Číslo | Ampéráž [A] |
| Není využito | F54 | – |
| Vyhřívaná sedadla | F55 | 15 |
| Zásuvka napájení pro cestující vzadu | F56 | 15 |
| Přídavný ohřívač pod sedadlem. | F57 | 10 |
| Vyhřívané zadní sklo levé | F58 | 10 |
| Vyhřívané zadní sklo pravé | F59 | 7,5 |
| Není využito | F60 | – |
| Není využito | F61 | – |
| Není využito | F62 | – |
| Ovládání přídavného ohřívače pro cestující. | F63 | 10 |
| Není využito | F64 | – |
| Ventilátor přídavného ohřívače pro cestující. | F65 | 30 |
O Fiat Ducato restyling (2014-2016)
Fiat Ducato restyling z let 2014 až 2016 je oblíbeným modelem mezi dodávkovými vozidly, který nabízí moderní design a vylepšené technické vlastnosti. Tento model je známý svou spolehlivostí a prostorností, což ho činí ideálním pro komerční využití i pro rodinné výlety. Fiat Ducato je dostupný s různými možnostmi motorizace, včetně dieselových motorů, které poskytují dostatečný výkon a efektivní spotřebu paliva. Díky své robustní konstrukci a pokročilým technologiím je tento model schopen zvládnout i náročnější terény a podmínky.
Schéma pojistkové skříňky Fiat Ducato restyling
Tato stránka zobrazuje schéma pojistkové skříňky pro Fiat Ducato restyling, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Pojistková skříňka se v tomto modelu obvykle nachází pod kapotou a v kabině řidiče, což umožňuje jednoduchý přístup k pojistkám. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vozidla, proto je důležité věnovat jí náležitou pozornost.
