Fiat Freemont (2011-2016) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Fiat Freemont (2011-2016), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každého fusible (rozložení pojistek).
Fiat Freemont (2011-2016) – schéma pojistkové skříňky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016.
Pojistky zapalovače cigaret (zásuvky napájení) ve Fiat Freemont jsou pojistky F102 (zapalovač cigaret na přístrojové desce/zásuvka napájení zadní levázásuvka napájení), F103 (zásuvka napájení v kontejneru konzoly/zásuvka napájení na zadní straně konzoly) a F106 (zásuvka napájení zadní) v pojistkové skříňce přístrojové desky.
Informace jsou převzaty z uživatelské příručky let 2014-2016. Poloha a funkce pojistek se mohou lišit u vozidel vyrobených dříve.
Interní pojistková skříňka
Poloha pojistkové skříňky
Nachází se na straně spolujezdce pod přístrojovou deskou.

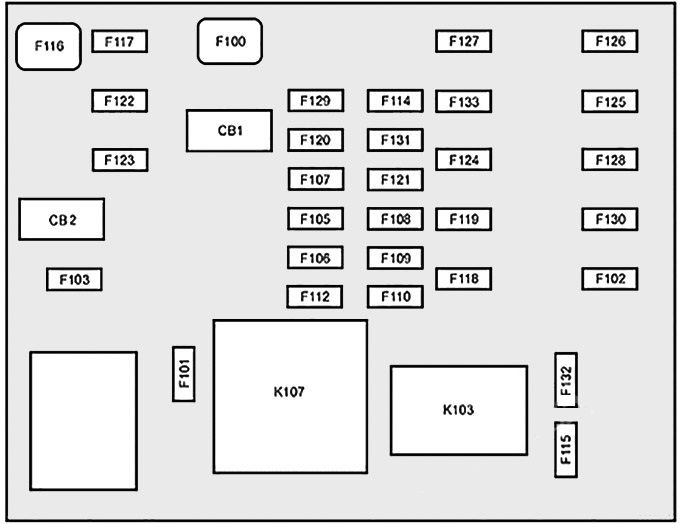

Schéma pojistkové skříňky
Přiřazení pojistek v kabině
| Hnízdo | Pojistka s kartuší | Mini pojistka | Popis |
|---|---|---|---|
| Hnízdo | Pojistka s kartuší | Mini pojistka | Popis |
| F100 | 30 Amp Růžová | Invertor 110 V AC — pro verze/trhy, kde je předpokládáno | |
| F101 | 10 A červená | Interní světla | |
| F102 | 20 A žlutá | Zapalovač cigaret na přístrojové desce/napájecí zásuvka na zadní levé straně | |
| F103 | 20 A žlutá | Napájecí zásuvka v kontejneru konzoly/Napájecí zásuvka na zadní straně konzoly | |
| F105 | 20 A žlutá | Vyhřívaná sedadla — pro verze/trhy, kde je předpokládáno | |
| F106 | 20 A žlutá | Zadní napájecí zásuvka | |
| F107 | 10 A červená | Zadní kamera — pro verze/trhy, kde je předpokládáno | |
| F108 | 15 A modrá | Přístrojový panel | |
| F109 | 10 A červená | Klimatizace/HVAC | |
| F110 | 10 A červená | Ovladač zařízení pro zadržování cestujících | |
| F112 | 10 A červená | Rezerva | |
| F114 | 20 A žlutá | Zadní ventilátor/motor HVAC | |
| F115 | 20 A žlutá | Motor zadního stěrače | |
| F116 | 30 Amp Růžová | Zařízení pro deaktivaci vzadu (EBL) | |
| F117 | 10 A červená | Vyhřívaná zrcátka |
| Incavo | Fusibile a cartuccia | Mini fusibile | Popis |
|---|---|---|---|
| F118 | 10 A červená | Kontrolér zařízení pro zadržování cestujících | |
| F119 | 10 A červená | Modul řízení sloupku řízení | |
| F120 | 10 A červená | Pohon všech kol — pro verze/trhy, kde je to předpokládáno | |
| F121 | 15 A modrá | Modul bezdrátového zapalování | |
| F122 | 25 A | Modul dveří řidiče | |
| F123 | 25 A | Modul dveří spolujezdce | |
| F124 | 10 A červená | Zrcátka | |
| F125 | 10 A červená | Modul řízení sloupku řízení | |
| F126 | 10 A červená | Audio zesilovač | |
| F127 | 20 A žlutá | Tažení přívěsu — pro verze/trhy, kde je to předpokládáno | |
| F128 | 15 A modrá | Rádio | |
| F129 | 15 A modrá | Video/DVD — pro verze/trhy, kde je to předpokládáno | |
| F130 | 15 A modrá | Klimatizace/Panel přístrojů | |
| F131 | 10 A červená | Asistence pro pasažéra/systém hands-free — pro verze/trhy, kde je to předpokládáno | |
| F132 | 10 A červená | Modul tlaku pneumatik | |
| F133 | 10 A červená | Rezerva |
Pojistková skříňka pod kapotou (centrum distribuce napájení)
Poloha pojistkové skříňky
Pojistková skříňka pod kapotou se nachází na pravé straně motorového prostoru.
Schéma pojistkové skříňky
Přiřazení pojistek v pojistkové skříňce pod kapotou
| Hnízdo | Kartušová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| Hnízdo | Kartušová pojistka | Mini pojistka | Popis |
| F101 | 60 A žlutá | Interní lišta centra distribuce napájení | |
| F102 | 60 A žlutá | Interní lišta centra distribuce napájení | |
| F103 | 60 A žlutá | Interní lišta centra distribuce napájení | |
| F105 | 60 A žlutá | Relé startování systému distribuce napájení interního | |
| F106 | 60 A žlutá | Interní relé; Relé příslušenství v centru distribuce napájení. | |
| F139 | 40 A zelená | Ventilátor systému klimatizace | |
| F140 | 30 Amp Růžová | Bloky napájení | |
| F141 | 40 A zelená | Systém prevence zablokování kol | |
| F142 | 40 A zelená | Žhaviče — pro verze/trhy, kde je to předpokládáno | |
| F143 | 40 A zelená | Externí světla 1 | |
| F144 | 40 A zelená | Externí světla 2 | |
| F145 | 30 Amp Růžová | Pro palubní počítač – lampa | |
| F146 | 30 Amp Růžová | Rezerva | |
| F147 | 30 Amp Růžová | Rezerva | |
| F148 | 40 A zelená | Motor ventilátoru chladiče | |
| F149 | 30 Amp Růžová | Elektromagnet startovacího motoru | |
| F150 | 25 A | Moduly řízení systému pohonu | |
| F151 | 30 Amp Růžová | Motor stěrače světlometů — pro verze/trhy. Kde je to předpokládáno | |
| F152 | 25 A | Ohřívač na naftu — pro verze/trhy, kde je to předpokládáno | |
| F153 | 20 A žlutá | Čerpadlo paliva | |
| F156 | 10 A červená | Brzda/elektronický modul řízení stability | |
| F157 | 10 A červená | Modul pojistkové skříňky – pro verze/trhy. Kde je to předpokládáno |
| Hnízdo | Kartušová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| F158 | 10 A červená | Modul kapoty aktivní – pro verze/trhy. Kde je předpokládáno | |
| F159 | 10 A červená | Rezerva | |
| F160 | 20 A žlutá | Interní světla | |
| F161 | 20 A žlutá | Klaksón | |
| F162 | 50 A červená | Ohřívač kabiny #1/vakuová pumpa — pro verze/trhy. Kde je předpokládáno | |
| F163 | 50 A červená | Ohřívač kabiny #2 — pro verze/trhy. Kde je předpokládáno | |
| F164 | 25 A | Automatické deaktivování pohonného systému | |
| F165 | 20 A žlutá | Deaktivace pohonného systému | |
| F166 | 20 A žlutá | Rezerva | |
| F167 | 30 A zelená | Deaktivace pohonného systému | |
| F168 | 10 A červená | Spojka klimatizace | |
| F169 | 40 A zelená | Emise — částečný motor vozidla s nulovými emisemi | |
| F170 | 15 A modrá | Emise — částečné aktory vozidla s nulovými emisemi | |
| F172 | 20 A žlutá | Rezerva | |
| F173 | 25 A | Zámkové ventily brzd | |
| F174 | 20 A žlutá | Siréna — pro verze/trhy, kde je předpokládáno | |
| F175 | 30 A zelená | Rezerva | |
| F176 | 10 A červená | Moduly řízení pohonného systému | |
| F177 | 20 A žlutá | Modul pohonu všech kol — pro verze/trhy, kde je předpokládáno | |
| F178 | 25 A | Otevíratelná střecha — pro verze/trhy, kde je předpokládáno | |
| F179 | 10 A červená | Senzor baterie | |
| F181 | 100 A modrá | Systém elektromechanického řízení (EHPS) — pro verze/trhy, kde je předpokládáno | |
| F182 | 50 A červená | Ohřívač kabiny #3 — pro verze/trhy. Kde je předpokládáno | |
| F184 | 30 A růžová | Motor předního stěrače |
