Fiat Multipla II (2004-2010) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Fiat Multipla II (2004-2010), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).

Fiat Multipla II (2004-2010) – schéma pojistek

Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Pojistka zapalovače cigaret (zásuvka napájení) ve Fiat Multipla mk2 (2004-2010) je pojistka 6 v pojistkové skříňce v prostoru pro cestující.

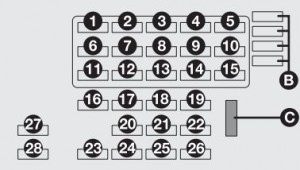

Pojistková skříňka v prostoru pro cestující

Popis	Amp [A]	Číslo
Přední potkávací světla pravá	10	1
Přední potkávací světla levá	10	2
Kontrolka předních potkávacích světel	10	2
Zadní mlhová světla	20	3
Kontrolka zadních mlhových světel.	20	3
Napájení bočních a zadních světel	20	3
Přední dálková světla levá	10	4
Ventilátor kabiny	30	5
Osvětlení pravého evidenčního čísla	10	6
Přední světlomet pravý	10	6
Zapalovač cigaret	10	6
Osvětlení popelníku	10	6
Boční a zadní kontrolka	10	6
Osvětlení audio systému	10	6
Zadní světlomet levý	10	6
Osvětlení levého evidenčního čísla	10	7
Boční přední světlomet levý	10	7
Zadní světlomet pravý	10	7
Osvětlení topného systému	10	7
Přední dálková světla pravá	10	8
Kontrolka kapaliny brzd	10	8
Regulace předních světlometů	10	8
Relé cívka stěrače	10	8
Zapalovač cigaret	15	9
Kompresor klimatizace	15	9
Stříkací tryska světlometů	20	10
Stěrač	20	10
Stěrač zadního okna	20	10
Klakson	20	11
+ 30 přístrojová deska	10	12
+ 30 přední stropní lampy	10	12
+ 30 tester EOBD Fiat	10	12
+ 30 zadní stropní lampy	10	12
+ 30 audio systém	10	12
+ 30 connect-nav	10	12
+ 30 navigátor	10	12
+ 30 hodiny	10	12
+ 30 otevírací střecha	10	12
+ 30 webasto (doplňkové topení)	10	12
+ 30 řídicí jednotka proti krádeži	10	12
Kontrolka couvání	15	13
Přední směrovky	15	13
Kontrolka brzdění	15	13

Třetí brzdové světlo	15	13
Směrovky zadní	15	13
Kontrolka směrovek	15	13
Směrovky boční	15	13
Kontrolka nouzového světla	15	13
+ 15 mobilní telefony	15	13
+ 15 audio systém	15	13
+ 15 connect-nav	15	13
+ 15 navigátor	15	13
Jednotka řízení proti krádeži	15	13
Výkon nouzového světla	10	14
Dioda proti krádeži	10	14
Jednotka řízení proti krádeži	10	14
Zadní vyhřívané sklo	30	15
Elektrické odmrazování zrcátek	30	15
Přední mlhová světla	15	16
Elektrický pohyb zrcadla	7,5	17
Recirkulace vzduchu	7,5	17
Cívka relé zapalovače cigaret	7,5	17
Cívka relé předního stěrače	7,5	17
Cívka relé elektrického sedadla	7,5	17
Cívka relé ohřívače	7,5	17
Cívka vyhřívaného relé zadního skla	7,5	17
Cívka relé zásuvky 12V	7,5	17
Přední elektrická okna	30	18
Zásuvka 12V v tunelu	30	19
Zásuvka 12V v zavazadlovém prostoru	25	19
Přednastavení chladničky	25	20
Elektrické ovládání okna sedadla	25	20
Elektrické odmrazování zrcátek	7,5	21
Kruh airbagu	7,5	22
Tlačítko ASR ON	7,5	23
Jednotka řízení ABI (elektrická okna/centrální zamykání předních dveří).	20	24
+ 15 nastavení telefonu	7,5	25
+ 15 audio systém	7,5	25
+ 15 cívky relé otevírací střechy	7,5	25
+ 15 navigátor	7,5	25
+ 15 přijímače dálkového ovládání	7,5	25
+ 15 taxametry	7,5	25
+ 15 airbagy	7,5	25
+ 15 pojistková skříňka GSM	7,5	25
+ 15 Jednotka řízení ABI	7,5	25
+ 30 taxametry	7,5	26
+ 30 otevírací střecha	25	27
Zadní elektrická okna	25	28

Pojistky v motorovém prostoru (vedle baterie, pouze verze JTD)

Popis	Amp [A]	Číslo
Kód Fiat	7,5	29
Kotel Webasto (další ohřívač).	20	30
Hlavní relé	7,5	31
ABS	10	32
Ohřívání filtru na naftu	25	33
+ 15 CCM a řídicí jednotka kód Fiat	7,5	34
Čerpadlo trysek světlometů	30	35

Pojistky v motorovém prostoru (vedle baterie, pouze benzínové verze)

Popis	Amp [A]	Číslo
Sonda lambda	15	36
+ 15 CCM a řídicí jednotka kódu Fiat	7,5	37
+ 30 Řídicí jednotka kódu Fiat	7,5	38
+ 15 ABS	7,5	39
Čerpadlo trysek světlometů	20	40

Pojistky v motorovém prostoru (na přepážce prostoru pro cestující)

Popis	Amp [A]	Číslo
Ventilátor chlazení motoru (s topením)	40	41
Ventilátor chlazení motoru (s klimatizací)	50	41
Svíčka zapalování	60	42
ABS	60	43

Pojistky v motorovém prostoru (vedle baterie, MAXI POJISTKA)

Popis	Amp [A]	Číslo
Spínač startování (EFI)	30	44
Elektronická injekce (IGN)	30	45
Ochrana řídicí jednotky doplňkové	60	46
Ochrana řídicí jednotky prostoru pro cestující	80	47
Radiotaxi	7,5	48

O Fiat Multipla II (2004-2010)

Fiat Multipla II, vyráběný v letech 2004 až 2010, je jedinečný model, který se vyznačuje svým nezaměnitelným designem a praktičností. Tento kompaktní MPV (Multi-Purpose Vehicle) nabízí prostorný interiér s místem pro šest pasažérů, což je ideální pro rodiny nebo skupiny cestujících. Multipla II byla dostupná s různými motorizacemi, včetně benzínových a dieselových motorů, které poskytovaly vyvážený výkon a efektivní spotřebu paliva. Jeho charakteristický vzhled a funkčnost ho odlišují od ostatních vozidel v této kategorii, přičemž si zachovává italský šarm a inovativní řešení.

Schéma pojistkové skříňky Fiat Multipla II

Tato stránka zobrazuje schéma pojistkové skříňky pro Fiat Multipla II, která je nezbytná pro identifikaci a údržbu elektrických systémů vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla, pod přístrojovou deskou nebo v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
