Fiat Linea (2007-2013) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Fiat Linea (2007-2013), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Fiat Linea (2007-2013) – schéma rozvodu pojistek
Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Pojistka zapalovače cigaret (zásuvka napájení) ve Fiat Linea (2007-2013) je pojistka F44 v rozvodu pojistek na přístrojové desce.

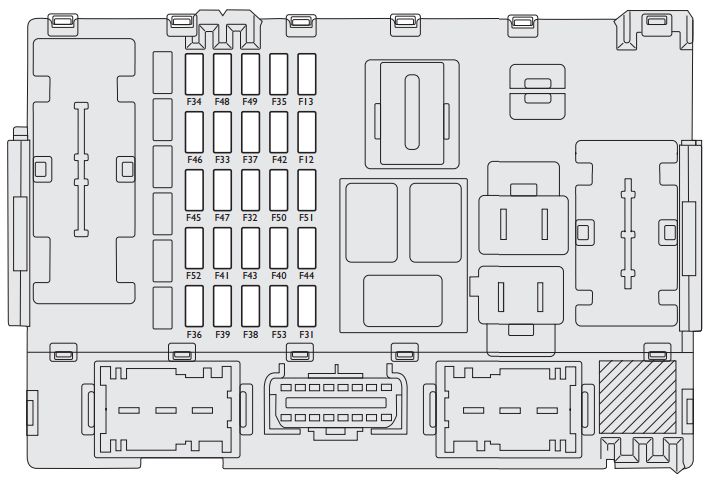

Rozvod pojistek na přístrojové desce
| Popis | Číslo | Ampéráž [A] |
| Světlomety s tlumenými světly vpravo | F12 | 7,5 |
| Světlomet s tlumeným světlem vlevo; Nastavení světlometů. | F13 | 7,5 |
| INT/A pro cívky relé (T08, T17) ve schématu pojistek motorového prostoru a
uzel řídicí jednotky karoserie. |
F31 | 7,5 |
| Vyhřívaná sedadla | F32 | 15 |
| Ovládání okna (motor zadního okna vlevo). | F33 | 20 |
| Ovládání okna (motor zadního okna vpravo). | F34 | 20 |
| +15 světla couvání; Ovládání světel brzdění NC;
Senzor proudění vzduchu; Předehřev žhavicích svíček; Senzor přítomnosti vody v naftě; Generátor otáčkoměru; Senzor úrovně 2. |
F35 | 7,5 |
| Modul elektrického okna (+30 pro elektroniku). | F36 | 7,5 |
| +15 přístrojová deska; Ovládání světel brzdění NA. | F37 | 7,5 |
| Uzel řídicí jednotky karoserie | F38 | 20 |
| Uzel rádia; Uzel klimatizace;
Uzel Blue & Me. |
F39 | 10 |
| Vyhřívané zadní sklo | F40 | 30 |
| Rozmrazování zrcátek | F41 | 7,5 |
| +15 brzdový systém | F42 | 7,5 |
| Kontrola stěrače předního skla (pumpa v obou směrech). | F43 | 20 |
| Zapalovač cigaret nebo zásuvka | F44 | 15 |
| Aktivátor zámku zavazadlového prostoru | F45 | 10 |
| Modul elektrického okna (motor předního okna na straně řidiče). | F47 | 20 |
| Jednotka elektrického okna (motor předního okna na straně spolujezdce). | F48 | 20 |
| +15 kontrola osvětlení: rádio na volantu,
ovládací panel, elektrická zrcátka, modul okna, elektrochromatické zrcátko, senzor deště. |
F49 | 7,5 |
| +15 uzel airbagu | F50 | 7,5 |
| +15 tempomat; Konfigurace rádia;
Konfigurace Blu & Me; Senzory parkování; Uzel klimatizace. |
F51 | 7,5 |
| Modul elektrického okna; Motor nastavení sedadla řidiče. | F52 | 15 |
| Palubní počítač; Uzel přístrojové desky. | F53 | 7,5 |
Schéma pojistek v motorovém prostoru
| Popis | Číslo | Ampéráž [A] |
| Klaksón | F10 | 15 |
| Vedlejší zatížení systému řízení motoru | F11 | 10 |
| Hlavní světlomet pravý | F14 | 7,5 |
| Levý světlomet | F15 | 7,5 |
| Primární zatížení systému řízení motoru | F17 | 10 |
| Řídicí jednotka motoru | F18 | 10 |
| Kompresor klimatizace | F19 | 7,5 |
| Palivové čerpadlo | F21 | 15 |
| Primární zatížení systému řízení motoru (vstřikovače, zapalovací cívky) | F22 | 15 |
| Motor stěrače předního skla | F23 | 20 |
| Rezerva | F24 | – |
| Světla mlhová | F30 | 15 |
O Fiat Linea (2007-2013)
Fiat Linea, vyráběný v letech 2007 až 2013, je kompaktní sedan, který kombinuje elegantní design s praktickými vlastnostmi. Tento model byl oblíbený pro svou prostornost a komfort, což ho činilo ideálním pro rodinné využití. Fiat Linea nabízel různé možnosti motorů, včetně benzinových a naftových variant, což umožňovalo zákazníkům vybrat si podle svých preferencí a potřeb. Díky své spolehlivosti a ekonomické spotřebě paliva se stal populárním nejen v Evropě, ale i na jiných trzích.
Schéma pojistkové skříňky Fiat Linea
Tato stránka zobrazuje schéma pojistkové skříňky pro Fiat Linea, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka je obvykle umístěna pod kapotou a v interiéru vozidla, často v blízkosti palubní desky. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vozidla, proto je důležité ji pravidelně kontrolovat a udržovat.
