Fiat Panda (2011-2019) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Fiat Panda (2011-2019), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Fiat Panda (2011-2019) – schéma pojistky
Rok výroby: 2011, 2012, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Pojistka zapalovače cigaret (zásuvka napájení) ve Fiat Panda (2011-2019) je pojistka F20 v rozvaděči pojistek v motorovém prostoru.
Rozvaděč pojistek v motorovém prostoru
Nachází se vedle baterie.
| Popis | Číslo | Ampéráž [A] |
| Modul řídicí jednotky | F01 | 60 |
| Ventilátor kabiny | F08 | 40 |
| Světlomety mlhová světla | F09 | 15 |
| Klakson | F10 | 15 |
| Světlomety potkávací | F14 | 15 |
| Přední sklo vyhřívané | F15 | 70 |
| Kompresor klimatizace | F19 | 7,5 |
| Přední zásuvka napájení (se zapalovačem cigaret nebo bez). | F20 | 15 |
| Čerpadlo paliva | F21 | 15 |
| Větrání | F30 | 5 |
| Motor střechy s otevíráním | F82 | 20 |
| +15 (*) světla couvání | F87 | 5 |
| Vyhřívaná zrcátka | F88 | 7,5 |
| Vyhřívané zadní sklo | F89 | 30 |
| Senzor stavu nabití baterie | F90 | 5 |
(*) + 15 = terminál pozitivní s napájení

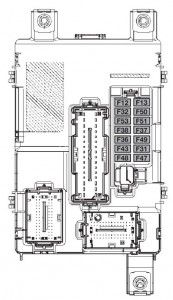

Schéma pojistek na palubní desce
Řídicí jednotka se nachází blízko levé strany, vedle sloupku řízení.
| Popis | Číslo | Ampéráž [A] |
| +15 (*) korektor úhlu světlometů | F13 | 5 |
| +15 (*) Kontrola přes zapnutí s blokováním během startování motoru. | F31 | 5 |
| +30 (**) | F36 | 10 |
| +15 (*) spínač pedálu brzdy (NA) | F37 | 7,5 |
| Centrální zamykání dveří | F38 | 20 |
| Bidirekcionální pumpa na mytí skel. | F43 | 20 |
| Přední elektrické okno (strana řidiče). | F47 | 20 |
| Přední elektrické okno (strana pasažéra). | F48 | 20 |
| +15 (*) | F49 | 7,5 |
| +15 (*) | F50 | 7,5 |
| +15 (*) | F51 | 5 |
| +30 (**) | F53 | 7,5 |
(*) + 15 = morsetto pozitivní aktivovaný od’startování
(**) + 30 = pól pozitivní přímý z baterie (bez startování)
O Fiat Panda (2011-2019)
Fiat Panda, vyráběný v letech 2011 až 2019, je kompaktní městské vozidlo, které se těší velké oblibě díky své praktičnosti a ekonomickému provozu. Tento model nabízí různé varianty motorů, včetně benzínových a dieselových jednotek, které se pohybují od 0,9litrového TwinAir až po 1,3litrový Multijet. Fiat Panda je známý svou kompaktní velikostí, která je ideální pro městské prostředí, a zároveň poskytuje dostatek prostoru pro cestující a zavazadla. Vozidlo je vybaveno moderními technologiemi a bezpečnostními prvky, což z něj činí spolehlivého partnera pro každodenní jízdy.
Schéma pojistkové skříňky Fiat Panda
Tato stránka zobrazuje schéma pojistkové skříňky pro Fiat Panda, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka nachází typicky v prostoru pod přístrojovou deskou na straně řidiče a další může být umístěna v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, a proto je důležité mít přehled o její konfiguraci a funkci.
