Fiat Uno II (1989-2002) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Fiat Uno II (1989-2002), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).

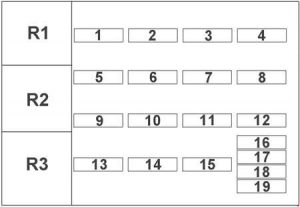

Fiat Uno II – schéma pojistky
Rok výroby: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Pojistka zapalovače cigaret (zásuvka napájení) ve Fiat Uno je pojistka 6 v rozvodu pojistek.
Rozvod pojistek
| Č. |
Ampéry [A] |
Popis |
| 1 | 7.5 | Parkování vpředu vlevo;Zadní světlo vpravo;
Osvětlení zapalovače cigaret; Ovládání topení a hodin; Podsvícení digitálních hodin. |
| 2 | 7.5 | Přední světlo vpravo a zadní světlo vlevo;
Osvětlení přístrojové desky; Osvětlení zadní poznávací značky. |
| 3 | 10 | Levý světlomet (dálkové světlo) |
| 4 | 10 | Pravý světlomet (dálkové světlo) |
| 5 | 25 | Ventilátor chlazení motoru a klakson (komfort). |
| 6 | 10 | Přídavná světla;Zapalovač cigaret;
Napájení rádia; Senzory brzdových destiček; Ekonomický indikátor (modely ES). |
| 7 | 10 | Levé potkávací světlo;Zadní mlhová světla. |
| 8 | 10 | Pravé potkávací světlo |
| 9 | 20 | Vyhřívané zadní sklo |
| 10 | 10 | Brzdová světla;Směrovky;
Varovná světla přístrojové desky; Ekonomický indikátor otáčkoměru; Zkontrolujte systém řízení. |
| 11 | 20 | Ventilátor na podporu topení;Digitální čtecí světlo s hodinami. |
| 12 | 20 | Přední stěrač a ostřikovač skla;Zadní stěrač a ostřikovač skla;
Zkontrolujte osvětlení ovládacího panelu. |
| 13 | 10 | Přední mlhová světla |
| 14 | 20 | Rezerva (komfort);Klakson (super). |
| 15 | 10 | Varovná světla |
| 16 | – | Rezerva |
| 17 | – | Rezerva |
| 18 | – | Rezerva |
| 19 | – | Rezerva |
| Pojistky navíc na straněhlavní pojistkové skříňky | ||
| Pojistky(903, 999, 1116, 1299/1301 a 1301 cc Turbo IE) | ||
| A | 20 | Mlhová světla přední |
| B | 30 | Chladicí ventilátor(modely Turbo ie) |
| C | 10 | Chladicí ventilátor vstřikovače paliva(modely Turbo ie) |
| D | 30 | Elektrická okna |
| E | 10 | Čerpadlo paliva (modely Turbo ie) |
| Pojistky (následně 903, 999, 1108, 1372 ie a 1372 cc Turbo ie) | ||
| A | 30 | Elektrická okna |
| B | 25 | Centrální zamykání |
| C | 10 | Chladicí ventilátor vstřikovače |
| D | 20 | Ostřikovače světlometů |
| E | 20 | Mlhové světlo a světlo upozornění. |
| F | – | Rezerva |
| G | 10 | Čerpadlo paliva(modely s vstřikováním paliva). |
| – | 10 | Vyhřívaná lambda sonda |
| Pojistky navíc na podpěře relé sloupku řízení | ||
| – | 10 | Obvod monitoru proti smyku |
| – | 25 | Obvod napájení proti smyku |

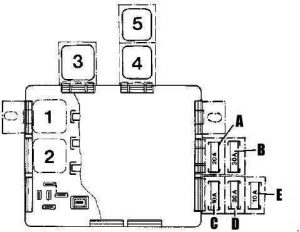

Pojistky a relé navíc v modelech 1301 cc Turbo
| Č. br |
Popis |
| 1 | Relé klaksonu |
| 2 | Relé vyhřívaného zadního skla |
| 3 | Relé mlhových světel |
| 4 | Relé ventilátoru chladiče |
| 5 | Relé ovládání oken |

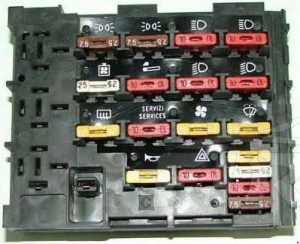

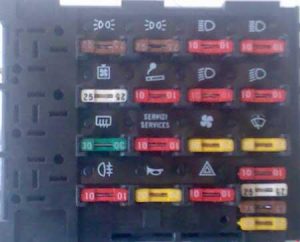

Fiat Uno – schéma pojistky – pojistka pomocná
Fiat Uno – schéma pojistky – pojistka pomocnáO Fiat Uno II (1989-2002)
Fiat Uno II, vyráběný v letech 1989 až 2002, je kompaktní automobil, který si získal popularitu díky své spolehlivosti a ekonomickému provozu. Tento model byl dostupný s různými motorizacemi, včetně benzínových a naftových motorů, což umožňovalo řidičům vybrat si podle svých preferencí a potřeb. Fiat Uno II se vyznačoval jednoduchým, ale funkčním designem, který poskytoval dostatek prostoru pro pasažéry i zavazadla. Díky své lehké konstrukci a efektivním motorům byl tento model oblíbený mezi městskými řidiči, kteří oceňovali jeho manévrovatelnost a nízkou spotřebu paliva.
Schéma pojistkové skříňky Fiat Uno II
Tato stránka zobrazuje detailní schéma pojistkové skříňky pro Fiat Uno II, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Pojistková skříňka se obvykle nachází pod přístrojovou deskou nebo v motorovém prostoru, což je typické pro tento model auta. Na diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Schéma pojistkové skříňky poskytuje jasný přehled o tom, které pojistky jsou zodpovědné za konkrétní funkce, což usnadňuje diagnostiku a řešení problémů.
