Fiat Multipla (1998-2004) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Fiat Multipla (1998-2004), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Fiat Multipla
Týká se vozidel vyrobených v letech:
1998, 1999, 2000, 2001, 2002, 2003, 2004.
Pojistková skříňka v kabině
Pojistková skříňka se nachází pod přihrádkou na mince na straně řidiče.
| 1 | Relé obvodů pomocného napájení 1 |
| 2 | Relé vyhřívaného zadního okna |
| 3 | Relé klaksonu |
| 4 | Relé obvodů pomocného napájení 2 |
| F1 | (10A) Světlomet pravý – potkávací světla |
| F2 | (10A) Světlomet levý – potkávací světla |
| F3 | (20A) Elektrická okna, kombinovaný spínač, zadní mlhové světlo, otevírací střecha, navigační systém |
| F4 | (10A) Světlomet levý – dálková světla |
| F5 | (30A) Motor ventilátoru AC/žhaviče |
| F6 | (10A) Světlo audio jednotky, světlo zapalovače cigaret, světlo navigačního systému, světlo registrační značky RH, boční/zadní světla pravá |
| F7 | (10A) Kontrolní světlo žhaviče, světlo registrační značky levé, boční/zadní světla levá |
| F8 | (10A) Nastavení světlometů, světlomet pravý – potkávací světla |
| F9 | (15A) Spojka kompresoru klimatizace, zapalovač cigaret |
| F10 | (20A) Ostřikovač světlometů, ostřikovač/stěrač zadního okna, ostřikovač/stěrač čelního skla |
| F11 | (20A) Klakson |
| F12 | (10A) Systém alarmu, senzor signálu alarmu/centrální zamykání, systém audio, konektor dat (DLC), vnitřní světla, přístrojová deska, osvětlení přístrojů, telefon |
| F13 | (15A) Airbag, systém alarmu, systém proti zablokování (ABS), systém audio, spínač poloha pedálu spojky (CPP) (Diesel), směrovky/světla upozornění, přístrojová deska, senzory parkování, světla couvání, brzdová světla, telefon |
| F14 | (10A) Směrovky/světla upozornění |
| F15 | (30A) Vyhřívaná boční zrcátka, vyhřívané zadní okno |
| F 16 | (7,5A) Relé obvodů pomocných zařízení startování |
| F17 | (7,5A) Motor cirkulace střídavého proudu, elektrická boční zrcátka, relé motoru ventilátoru střídavého proudu/teplovzdušného ohřívače |
| F18 | (20A) Centrální zamykání |
| F19 | (25A) Pomocná zásuvka napájení |
| F20 | (15A) Mlhová světla |
| F21 | (25A) Elektrická sedadla |
| F22 | (7,5A) Vyhřívaná boční zrcátka |
| F23 | (7,5A) Airbag |
| F24 | (25A) Elektrická okna (zadní) |
| F25 | (25A) Navigační systém, chladnička, otevírací střecha |

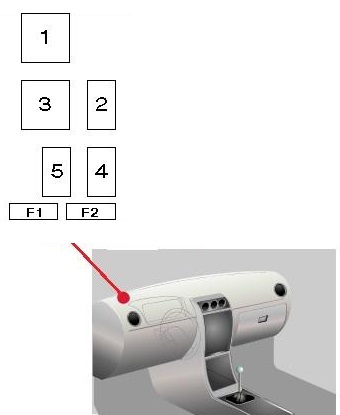

Pojistková skříňka č. 2 v kabině.
Nachází se na levé straně volantu.
| 1 | Modul řízení elektrických oken (ELX) |
| 2 | Relé obvodů pomocných zařízení napájení 3 |
| 3 | Modul řízení centrálního zamykání |
| 4 | Relé elektrická okna, přední/zadní (SX) |
| 5 | Relé mlhových světel |
| F1 | (30A) Elektrická okna přední (ELX) |
| F2 | (20A) Elektrické okno na straně spolujezdce (SX) |
Pojistková skříňka v motorovém prostoru
| 1 | Relé čerpadla paliva |
| 2 | Relé motoru ventilátoru chlazení motoru |
| 3 | Relé motoru ventilátoru chlazení motoru |
| 4 | Relé zpoždění čerpadla ostřikovače světlometů |
| 5 | Relé spojky kompresoru AC |
| 6 | Relé ohřívače paliva |
| F1 | (20A) Pomocný ohřívač |
| F2 | (7,5A) Imobilizér |
| F3 | (10A) Řízení motoru (Euro3) |
| F4 | (10A) Systém proti zablokování (ABS) |
| F5 | (20A) Řízení motoru |
| F6 | (20A) Ostřikovač světlometů |
| F7 | (7,5A) Řízení motoru, imobilizér |
Pojistková skříňka č. 2 v motorovém prostoru.
| F1 | (80A) Pojistková skříňka konzola/deska relé 1 |
| F2 | (60A) Relé elektrických oken, pojistková skříňka konzola/deska relé 1, relé světel s tlumenými světly, relé obvodů pomocného napájení |
| F3 | (30A) Spínač startování |
| F4 | (30A) Řízení motoru |
| F5 | – |
Pojistky a relé navíc v motorovém prostoru
Relé J35 Relé ventilátoru
Relé J34 Ventilátor kompresoru klimatizace, stupeň 1
Pojistka B57 Balíček taxi 7,5 A
Pojistka B8 Ventilátor chlazení (40 A s klimatizací) 30,0 A
Pojistka B37 Nepoužívané 60,0 A
Pojistka B7 Řídicí jednotka ABS nebo ESP 60,0 A
O Fiat Multipla (1998-2004)
Fiat Multipla, vyráběný v letech 1998 až 2004, je známý svým unikátním designem a praktičností. Tento model byl navržen jako kompaktní MPV s možností přepravy až šesti pasažérů ve dvou řadách po třech sedadlech. Multipla se vyznačuje širokým interiérem a velkým čelním sklem, které poskytuje výborný výhled. Pokud jde o motorizaci, Fiat Multipla byl dostupný s různými benzínovými a dieselovými motory, které nabízely vyvážený poměr mezi výkonem a spotřebou paliva. Díky své všestrannosti a praktickým řešením se stal oblíbeným vozidlem pro rodiny i komerční využití.
Schéma pojistkové skříňky Fiat Multipla
Tato stránka zobrazuje schéma pojistkové skříňky pro model Fiat Multipla, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se v tomto modelu obvykle nachází v prostoru pod přístrojovou deskou na straně řidiče a další může být umístěna v motorovém prostoru. Naše diagramy detailně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vašeho vozidla.
