Fiat Doblo facelift (2004-2016) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Fiat Doblo restyling (2004-2016), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Fiat Doblo facelift – schéma pojistky
Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) ve Fiat Doblo facelift (2004-2016) je pojistka F44 v rozvaděči pojistek.

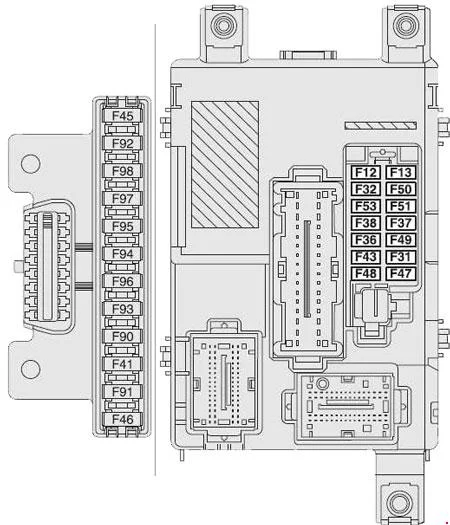

Rozvaděč pojistek pod přístrojovou deskou
| Popis | Číslo | Ampéráž [A] |
| Pravé potkávací světlo | F12 | 10 |
| Levé potkávací světlo | F13 | 10 |
| Zavazadlový prostor | F42 | 10 |
| Výstražná světla | F53 | 10 |
| Přední mlhová světla | F30 | 15 |
| Osvětlení přístrojů na palubní desce | F51 | 7,5 |
| Systém osvětlení | F32 | 15 |
| Osvětlení stropu | F42 | 10 |
| Panel přístrojů a kontrolky (spínač zapalování napájen). | F37 | 10 |
| Panel přístrojů a kontrolky (napájené z baterie). | F53 | 10 |
| Osvětlení couvacího světla | F31 | 7,5 |
| Brzdová světla | F37 | 10 |
| Osvětlení registrační značky | F51 | 7,5 |
| Přídavné brzdové světlo (třetí brzdové světlo) | F37 | 10 |
| Zapalovač cigaret | F44 | 20 |
| Airbag | F50 | 7,5 |
| Pravé přední elektrické okno | F48 | 20 |
| Levé přední elektrické okno | F47 | 20 |
| Systém centrálního zamykání dveří | F38 | 20 |
| Jednotka řízení ABS (spínač zapnutí napájení). | F42 | 7,5 |
| Manuální klimatizace umožňuje ovládání | F31 | 7,5 |
| Nastavení předních světlometů | F13 | 10 |
| Vyhřívané zadní sklo | F40 | 30 |
| Čerpadlo předního a zadního ostřikovače | F43 | 30 |
| Přídavný napájecí vývod | F44 | 20 |
| Vyhřívaná sedadla | F45 | 15 |
| + 30 služby (audio, mobilní telefon, diagnostický vývod). | F39 | 10 |
| +15 služby (audio, mobilní telefon, osvětlení kontrola přístrojové desky,
elektrická zrcátka, přívěs, osvětlení kontrola vyhřívaných sedadel). |
F49 | 7,5 |
| Vyhřívaná zpětná zrcátka | F41 | 7,5 |
| Relé systému čerpadla | F31 | 7,5 |
| Relé systému ventilátoru topení kabiny. | F31 | 7,5 |
| Relé deaktivace akustického signálu bezpečnostního pásu. | F49 | 7,5 |
| Stěrače | F43 | 30 |
| Zadní stěrač | F52 | 15 |
| Systém subwooferu | F39 | 15 |
| Rezerva | F35 | – |
| Rezerva | F33 | – |
| Rezerva | F34 | – |
| Rezerva | F46 | – |

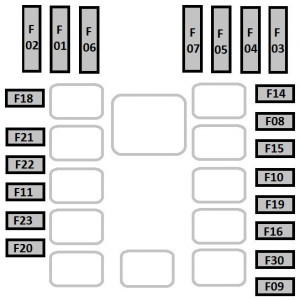

Schéma pojistek v motorovém prostoru
| Popis | Číslo | Ampéráž [A] |
| Pravé dálkové světlomety | F14 | 10 |
| Levé dálkové světlomety | F15 | 10 |
| Přední mlhová světla | F30 | 15 |
| Napájení řídicí jednotky na přístrojové desce: volitelné funkce | F02MAXI | 40 |
| Napájení řídicí jednotky na přístrojové desce: standardní funkce | F01MAXI | 70 |
| Výkon ABS (čerpadlo) | F04MAXI | 40 |
| Zapalovací cívky | F22 | 20 |
| Vedlejší zatížení systému řízení motoru | F11 | 15 |
| Řídicí jednotka motoru (+ baterie) | F18 | 7,5 |
| Řídicí jednotka motoru (výkon) | F17 | 10 |
| Řídicí jednotka motoru (napájená spínačem zapalování) | F 16 | 7,5 |
| Řídicí jednotka žhavicích svíček | F11 | 15 |
| Klakson | F10 | 15 |
| Klíč zapalování | F03MAXI | 20 |
| Manuální kompresor klimatizace | F19 | 7,5 |
| Elektromagnetický ventil recirkulace par benzínu | F11 | 15 |
| Generátor otáčkoměru | F11 | 15 |
| Vstřikovače | F22 | 20 |
| Ventilátor chladiče s jednou rychlostí | F06MAXI | 30 |
| Palivové čerpadlo | F22 | 20 |
| Palivové čerpadlo | F21 | 15 |
| Napájení ABS (ventil) | F05MAXI | 30 |
| První rychlost ventilátoru chladiče (verze s manuální klimatizací) | F06MAXI | 30 |
| První rychlost ventilátoru chladiče (verze 1.3-1.9 Multijet) | F06MAXI | 40 |
| Druhá rychlost ventilátoru chladiče (verze 1,4 – 1,6 s manuální klimatizací) | F07MAXI | 60 |
| Druhá rychlost ventilátoru chladiče (verze 1.3-1.9 Multijet) | F07MAXI | 40 |
| Lambda sondy (senzory kyslíku) | F11 | 15 |
| Relé systému chlazení motoru | F18 | 7,5 |
| Relé systému chlazení motoru | F16 | 7,5 |
| Ventilátor kabiny | F08 | 30 |
| Rezerva | F09 | – |
| Rezerva | F23 | – |
O Fiat Doblo restyling (2004-2016)
Fiat Doblo restyling, vyráběný v letech 2004 až 2016, je praktický a všestranný automobil, který se osvědčil jako spolehlivý partner pro rodiny i podnikatele. Tento model nabízí dostatek prostoru pro pasažéry i náklad, což ho činí ideálním pro různé účely. Fiat Doblo je dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které poskytují vyvážený poměr mezi výkonem a spotřebou paliva. Díky modernizovanému designu a vylepšeným technologiím se tento model stal oblíbeným mezi řidiči, kteří hledají spolehlivý a ekonomický automobil.
Schéma pojistkové skříňky Fiat Doblo restyling
Tato stránka zobrazuje schéma pojistkové skříňky pro Fiat Doblo restyling, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se obvykle nachází v prostoru pod kapotou a v interiéru vozidla, nejčastěji v oblasti přístrojové desky. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, proto je důležité mít přehled o její konfiguraci a funkcích.
