Fiat Punto 2012 (2012-2018) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Fiat Punto 2012 (2012-2018), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Fiat Punto 2012 (2012-2018) – schéma pojistky
Rok výroby: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Pojistka zapalovače cigaret (zásuvka napájení) ve Fiat Punto 2012 je pojistka 86 v pojistkové skříňce v motorovém prostoru.
Poloha pojistky
Pojistky jsou rozděleny do tří kontrolních jednotek: na přístrojové desce, v motorovém prostoru a na levé straně zavazadlového prostoru.
Pojistková skříňka na přístrojové desce
Fiat Punto 2012 – pojistky – přístrojová deska
| Popis | Číslo | Ampéráž [A] |
| Přední potkávací světla pravá | 1 * | 7,5 |
| Přední potkávací světla levá | 8 * | 7,5 |
| Regulátor výšky světlometů | 8 | 5 |
| Napájení INT /A cívek spínačů v pojistkové skříňce motorového prostoru a
cívek spínačů v řídicí jednotce karoserie. |
13 | 5 |
| Přední vnitřní osvětlení;Zadní vnitřní osvětlení;
Světla ve zrcadle; Osvětlení okrajů dveří; Osvětlení zavazadlového prostoru; Osvětlení prostoru pro cestující. |
2 * | 5 |
| Napájení a baterie pro diagnostickou zásuvku EOBD;Automatická kontrola klimatizace;
Alarm; Audio systém; Kontrolér Blue & Me. |
5 | 10 |
| Napájení přístrojové desky;Spínač brzdového pedálu (kontakt NO);
Třetí brzdové světlo. |
11 | 5 |
| Motory pro zamykání dveří;Motory pro aktivaci zámku;
Motory pro odemykání zavazadlového prostoru. |
4 | 20 |
| Čerpadlo předního a zadního ostřikovače | 6 | 20 |
| Elektrický motor ovládání okna v předních dveřích na straně řidiče. | 14 | 20 |
| Elektrický motor ovládání okna v předních dveřích na straně spolujezdce. | 7 | 20 |
| Napájení:kontrolky přístrojové desky,
parkovací jednotka, jednotka pro kontrolu tlaku pneumatik, elektrický pohyb bočních zrcátek, senzor deště; jednotka pro ovládání otevírací střechy, zásuvka infotainment systému My Port, elektrochromatické zpětné zrcátko. |
12 | 5 |
| Přístrojová deska | 3 | 5 |
| Napájení:spínač brzdového pedálu (kontakt normálně otevřený),
spínač spojkového pedálu, modul vytápění kabiny, kontrolér Blue & Me; funkcionalita audio systému, kontrolér regulátoru napětí, zadní světlo couvání na zadním nárazníku, senzor vody na filtru na naftu, kontrolér vytápění žhavicích svíček, měřič proudu vzduchu, senzor asistence při brzdění, cívky spínačů na pojistkové skříňce motorového prostoru. |
10 | 7,5 |
| * Pojistka je přítomna pouze v některých verzích | ||

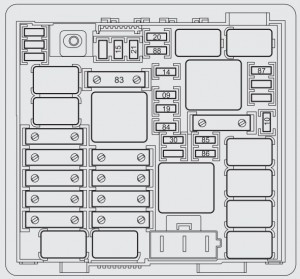

Pojistková skříňka v motorovém prostoru
| Popis | Číslo | Ampéráž [A] |
| Audio systém Hi-Fi s řídicí jednotkou a subwooferem. | 09 | 20 |
| Monotónní klakson | 10 | 10 |
| Levý dálkový světlomet; Pravý dálkový světlomet. | 14 | 15 |
| Přídavný ohřívač | 15 | 30 |
| Kompresor klimatizace | 19 | 7,5 |
| Vyhřívané zadní sklo | 20 | 30 |
| Čerpadlo paliva v nádrži | 21 | 15 |
| Levé mlhové světlo; Pravé mlhové světlo. | 30 | 15 |
| Elektromagnetické ventily pro řízení napájení systému na metan. | 84 | 7,5 |
| Síťová zásuvka (připravena k použití) | 85 | − |
| Síťová zásuvka v prostoru pro cestující; Zapalovač cigaret. | 86 | 15 |
| Senzor stavu nabití baterie | 87 | 5 |
| Odvlhčovač ve zrcadle na straně řidiče; Odvlhčovač ve zrcadle na straně spolujezdce. | 88 | 7,5 |
Pojistková skříňka zavazadlového prostoru
| Popis | Číslo | Ampéráž [A] |
| systém otevírání střešního okna | 17 | 20 |
| řídicí jednotka pro správu systému alarmu. | 14 | 7,5 |
| Rezerva | 01 | – |
| Rezerva | 03 | – |
| Elektrický pohyb bederní opěrky na sedadle řidiče | 04 | 10 |
| Rezerva | 15 | – |
| Elektrické ovládání oken (motor, kontrolér) v pravých dveřích. | 10 | 20 |
| Rezerva | 16 | – |
| Kontrolér vyhřívání sedadla řidiče | 08 | 10 |
| Systém tažného zařízení (možnost montáže aftermarket pojistky) | 07 | – |
| Vývod pro startování | 05 | 15 |
| Elektrické ovládání oken (motor, kontrolér) v levých dveřích. | 11 | 20 |
| Řídicí jednotka TPMS (systém monitorování tlaku v pneumatikách). | 13 | 5 |
| Kontrolér vyhřívání předního sedadla spolujezdce. | 09 | 10 |
| Rezerva | 06 | – |
| Rezerva | 02 | – |
