V tomto článku najdeš diagramy pojistkové skříňky Fiat 500 (2007-2022), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Fiat 500 (2007-2010) – schéma pojistky

Rok výroby: 2007, 2008, 2009, 2010.

Pojistka zapalovače cigaret (zásuvka napájení) ve Fiat 500 (2007-2010) je pojistka F85 v panelu pojistek v motorovém prostoru.

Panel pojistek v přístrojové desce

Popis	Číslo	Ampéráž [A]
Napájení světla s nízkým paprskem vpravo	F12	7,5
Napájení světla s nízkým paprskem vlevo a regulátor směru světlometů.	F13	7,5
Spínač skupiny řízení ventilu obcházení motorového prostoru/	F31	5
Světla předních a zadních osvětlovacích lamp; Osvětlení zavazadlového prostoru a dveří.	F32	7,5
Diagnostický port; Autorádio; Klimatizace; EOBD.	F36	10
Spínač brzdových světel; Uzel přístrojové desky.	F37	5
Centrální zamykání dveří	F38	20
Čerpadlo předního a zadního stěrače a zadního.	F43	15
Elektrické okno na straně řidiče	F47	20
Elektrické okno na straně spolujezdce	F48	20
Senzor parkování; Ovladače osvětlení; Elektrická zrcátka.	F49	5
Uzel airbagu	F50	7,5
Spínač autorádia; Konvergence; Klimatizace; Brzdová světla; Spojka.	F51	7,5
Uzel přístrojové desky	F53	5

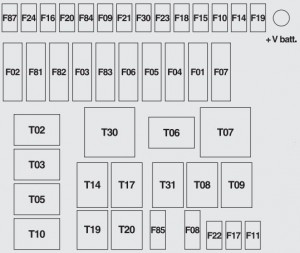

Schéma pojistek v motorovém prostoru

Popis	Číslo	Ampéráž [A]
Ventilátor systému klimatizace	F08	30
Přívěs	F09	15
Zvukové signály	F10	15
systém kontroly motoru (sekundární zatížení).	F11	10
Hlavní světlomety	F14	15
Motor otevírací střechy	F15	20
+15 Kontrolér motoru; Robotizovaná kontrola převodovky Dualogic; Spirála relé T20.	F 16	7,5
Řídicí jednotka motoru	F17	10
Řídicí jednotka motoru (1,2 8 V)	F18	7,5
Kontrolér motoru; Spirála relé T09 (1.3 Multijet, 1.4 16V).	F18	7,5

Kompresor klimatizace	F19	7,5
Zadní vyhřívané sklo; Odmrazování zrcátek.	F20	30
Čerpadlo paliva	F21	15
Zapalovací cívka; vstřikovače (1.2 8V).	F22	15
Řídicí jednotka motoru (1.3 Multijet)	F22	20
Brzdový systém (řídicí jednotka, ventily)	F23	20
+15 Brzdový systém, elektrické řízení, Senzor náklonu.	F24	7,5
Mlhová světla	F30	15
Převodovka Dualogic (řídicí jednotka, elektromagnetické ventily)	F84	10
Přední zásuvka (s nebo bez zásuvky zapalovače cigaret).	F85	15
+15 pro couvací světla, průtokoměr, senzor vody v naftě, cívky relé T02, T05, T14 a T19.	F87	7,5

Popis	Číslo	Ampéráž [A]
Světlomety	T02	20
Akustické signalizátory	T03	20
Kompresor klimatizace	T05	20
Ventilátor chlazení motoru při jedné rychlosti; Ventilátor chlazení motoru při nízkých rychlostech.	T06	30
Ventilátor chlazení motoru při vysoké rychlosti	T07	50
Ventilátor klimatizačního systému	T08	30
Systém řízení motoru (hlavní relé).	T09	30
Rezerva	T10	20
Mlhová světla	T14	20
Čerpadlo paliva	T17	30
Odpařování	T19	30
Začíná prevence od robotizované přenosu.	T20	30
Čerpadlo s blokováním přenosu Dualogic	T30	50
Přední zásuvky (s nebo bez zásuvky zapalovače cigaret).	T51	30

Fiat 500 (2010-2014) – schéma pojistkové skříňky

Rok výroby: 2010, 2011, 2012, 2013, 2014.

Pojistka zapalovače cigaret (zásuvka napájení) v Fiat 500 (2010-2014) je pojistka F85 v pojistkové skříňce v motorovém prostoru.

Pojistková skříňka v přístrojové desce

Popis	Číslo	Ampéráž [A]
Napájení světla s tlumenými světly vpravo	F12	7,5
Napájení světla s tlumenými světly vlevo a kontrolér směru světlometů	F13	7,5
Světla vnitřních lamp vpředu a vzadu; Osvětlení zavazadlového prostoru a dveří.	F32	7,5
Diagnostický port; Rádio auta; Klimatizace; EOBD.	F36	10
Spínač brzdových světel; Uzel přístrojové desky.	F37	5
Centrální zamykání dveří	F38	20
Čerpadlo stěrače vpředu, vzadu	F43	15
Elektrické okno na straně řidiče	F47	20
Elektrické okno na straně spolujezdce	F48	20
Senzor parkování; Spínače osvětlení; Elektrická zrcátka.	F49	5
Spínač rádia auta; Zbiehavost; Klimatizace; Brzdová světla; Spojka.	F51	7,5
Uzel přístrojové desky	F53	5

Pojistková skříňka v motorovém prostoru

Popis	Číslo	Ampéráž [A]
Ventilátor systému klimatizace	F08	30
Displej	F09	15
Signální zařízení	F10	15
Řídicí jednotka motoru (sekundární zatížení)	F11	10
Hlavní světlomety	F14	15
Motor otevírací střechy	F15	20
Zadní sklo vyhřívané; Odmrazování zrcátek.	F20	30
Mlhová světla	F30	15
Přední zásuvka (s nebo bez zástrčky zapalovače cigaret).	F85	15

Fiat 500 (2015-2019) – schéma pojistkové skříňky

Rok výroby: 2015, 2016, 2017, 2018, 2019.

Pojistka zapalovače cigaret (zásuvka napájení) v Fiat 500 je pojistka F85 v pojistkové skříňce v motorovém prostoru.

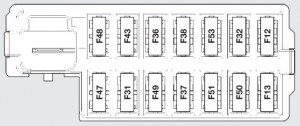

Pojistková skříňka v přístrojové desce

Popis	Číslo	Ampéráž [A]
Napájení světlometů s tlumenými světly na levé straně a řídicí jednotky orientace světlometů.	F13	5 *
Diagnostický konektor; Rádio; Klimatizace; EOBD.	F36	15
Spínač světel stop; Jádro přístrojové desky.	F37	5
Centrální zamykání	F38	20
Čerpadlo předního a zadního umývače skel	F43	15
Elektrické okno na straně řidiče	F47	20
Elektrické okno na straně pasažéra	F48	20
Senzory parkování; Ovládání osvětlení; Elektrická zrcátka.	F49	5
Klimatizace; Světla stop; Spojka; Otevírací střecha; Elektrická zrcátka.	F51	7,5
Jádro kabiny	F53	5

* Pro verze / trhy, kde je to předpokládáno

Schéma pojistek v motorovém prostoru

Popis	Číslo	Ampéráž [A]
HI-FI	F02	20
Ventilátor klimatizace	F08	30
Stříkací systém světlometů	F09	30
Klaksón	F10	10
Dálková světla	F14	15
Elektrický motor pro otevíratelnou střechu	F15	20
Napájení (Power+) pro řídicí jednotku převodovky Dualogic.	F 16	7,5
Vyhřívané zadní sklo	F20	30
Mlhová světla	F30	15
Řídicí jednotka převodovky Dualogic	F84	10
Přední zásuvka napájení (se zapalovačem cigaret nebo bez)	F85	20

Schéma pojistek a relé – Fiat 500

Týká se vozidel vyrobených v letech:

2020, 2021.

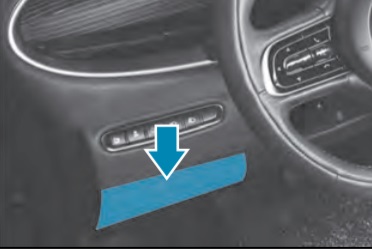

Pojistková skříňka palubní desky

Číslo	Popis	Ampéráž [A]
F36	Napájení systému klimatizace; FIAT Link &; Drive; Porta dat USB; Displej Uconnect™; Kontrola brzdy parkování elektricky; Porta EOBD.	15A
F38	Blokování zadního víka	20A
F43	Čerpadlo stěrače předního skla	20A
F47	Přední elektrické okno (strana řidiče)	20A
F48	Přední elektrické okno (strana pasažéra)	20A
F94	Zdroj 12V	15A

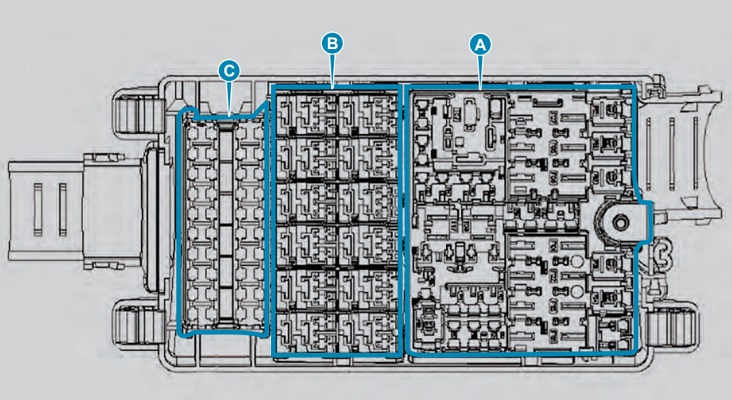

Pojistková skříňka v motorovém prostoru

Pojistková skříňka A

Číslo	Popis	Ampéráž [A]
F10	Klaksón	10
F23	Vyhřívaná sedadla (pokud jsou předpokládána)	20
F30	Vyhřívané čelní sklo (kde je předpokládáno)	20
F84	Napájení pro startování 12 V	20
F88	Vyhřívaná boční zrcátka (kde jsou předpokládána)	7,4
F89	Vyhřívané zadní čelní sklo	20
T17	Odmrazení vnějších zrcátek; Vyhřívané zadní čelní sklo.	30

Pojistková skříňka B

Číslo	Popis	Ampéráž [A]
T02	Vyhřívaná sedadla (pokud jsou předpokládána)	30
T03	Klaksón	20
T06	Vyhřívaná sedadla (pokud jsou předpokládána)	30
T14	Napájení pro startování 12 V	20
T90	Vyhřívané čelní sklo (kde je předpokládáno)	30

Pojistková skříňka C

Číslo	Popis	Ampéráž [A]
F02	Elektrické zamykání na straně řidiče	10
F09	Elektrické zamykání na straně spolujezdce	10
F12	Audio zesilovač (kde je předpokládán)	20
F13	Pohyb otevírací střechy (pokud je předpokládán)	20

Schéma pojistek a relé – Fiat 500

Týká se vozidel vyrobených v letech:

2022

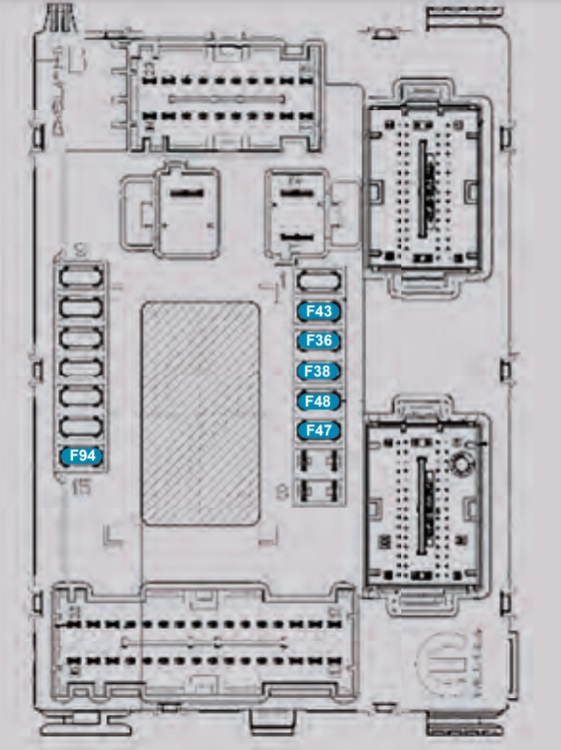

Pojistková skříňka palubní desky

Číslo	Popis	Ampéráže [A]
F36	Napájení systému klimatizace; FIAT Link &; Drive; Porta dat USB; Displej Uconnect™; Ovládání brzdy parkovacího elektrického; Porta EOBD.	15A
F38	Blokování zadního víka	20A
F43	Čerpadlo stěrače čelního skla	20A
F47	Přední elektrické okno (strana řidiče)	20A
F48	Přední elektrické okno (strana pasažéra)	20A
F94	Presso 12V	15A

Pojistková skříňka v motorovém prostoru

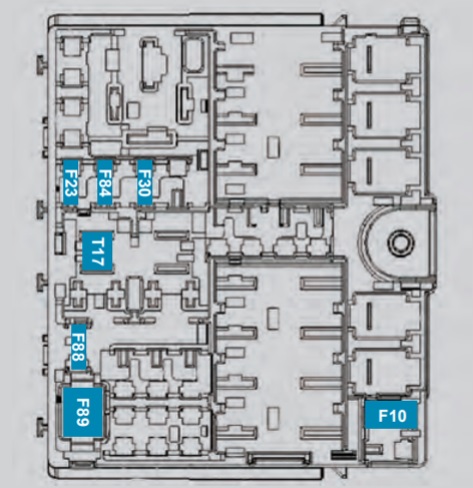

Pojistková skříňka A

Číslo	Popis	Ampéráž [A]
F10	Klaksón	10
F23	Vyhřívaná sedadla (pokud je předpokládáno)	20
F30	Vyhřívané čelní sklo (kde je předpokládáno)	20
F84	Napájení startování 12 V	20
F88	Vyhřívaná boční zrcátka (kde je předpokládáno)	7,4
F89	Vyhřívané zadní čelní sklo	20
T17	Odvlhčování vnějších zrcátek; Vyhřívané zadní čelní sklo.	30

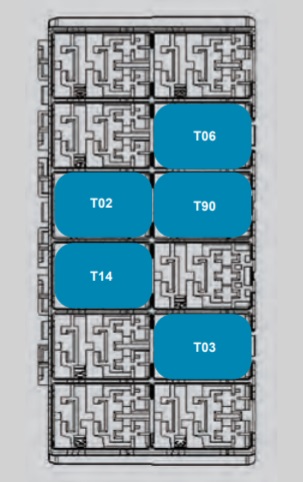

Pojistková skříňka B

Číslo	Popis	Ampéráž [A]
T02	Vyhřívaná sedadla (pokud je předpokládáno)	30
T03	Klaksón	20
T06	Vyhřívaná sedadla (pokud je předpokládáno)	30
T14	Napájení na startování 12 V	20
T90	Vyhřívané čelní sklo (kde je předpokládáno)	30

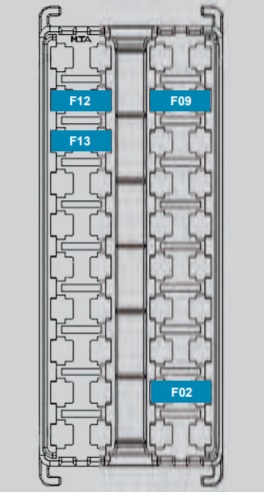

Pojistková skříňka C

Číslo	Popis	Ampéráž [A]
F02	Elektrické zamykání na straně řidiče	10
F09	Elektrické zamykání na straně spolujezdce	10
F12	Audio zesilovač (kde je předpokládán)	20
F13	Pohyb otevírací střechy (pokud je předpokládán)	20
