Fiat Linea restyling (2013-2016) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Fiat Linea restyling (2013-2016), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Fiat Linea facelift (2013-2016) – schéma pojistky
Rok výroby: 2013, 2014, 2015.
Pojistka zapalovače cigaret (zásuvka napájení) ve Fiat Linea facelift je pojistka F44 v panelu pojistek na přístrojové desce.

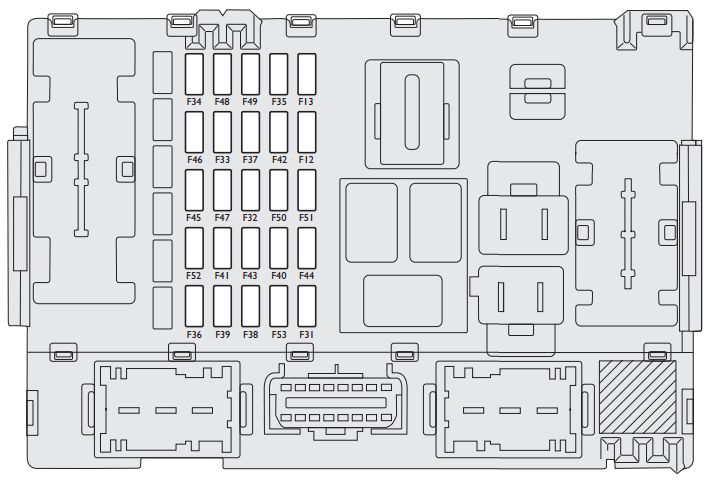

Panel pojistek na přístrojové desce
| Popis | Číslo | Ampéráž [A] |
| Světlomety s tlumeným světlem pravé | F12 | 7,5 |
| Světlomet s tlumeným světlem levé;Regulátor světlometu. | F13 | 7,5 |
| INT/A pro cívky relé (T08, T17) ve schématu pojistek motorového prostoru a
uzel počítače karoserie. |
F31 | 7,5 |
| Vyhřívaná sedadla | F32 | 15 |
| Ovládání oken (motor okna na zadní levé straně). | F33 | 20 |
| Ovládání oken (motor okna na zadní pravé straně). | F34 | 20 |
| +15 světla couvání;Ovládání světel brzdy NC;
Proudový měřič; Ohřívač žhavicích svíček; Senzor přítomnosti vody v naftě; Generátor rychlosti. |
F35 | 7,5 |
| Jednotka řízení elektrického okna (+30 pro elektroniku). | F36 | 7,5 |
| +15 ovládací panel;Žádné ovládání světel brzdy. | F37 | 7,5 |
| Uzel počítače karoserie | F38 | 20 |
| Rádio uzel, klimatizace uzel;Uzel Blue & Me. | F39 | 10 |
| Zadní sklo vyhřívané | F40 | 30 |
| Odmlžovače zrcátek | F41 | 7,5 |
| Kontrola stěrače předního (dvoucestné čerpadlo). | F43 | 20 |
| Zapalovač cigaret nebo elektrická zásuvka | F44 | 15 |
| Aktivátor zamykání zavazadlového prostoru | F45 | 10 |
| Elektrická skupina okna (motor okna předního na straně řidiče). | F47 | 20 |
| Elektrické okno (motor okna předního na straně spolujezdce). | F48 | 20 |
| +15 kontrola osvětlení: rádio na volantu,
ovládací panely, elektrická zrcátka, kontrola okna, chromované zrcátko, senzor deště. |
F49 | 7,5 |
| +15 tempomat;Místo pro rádio;
Místo pro Blue & Me; Senzory parkování; Uzel klimatizačního systému. |
F51 | 7,5 |
| Elektrické okno;Motor nastavení sedadla řidiče. | F52 | 15 |
| Palubní počítač;Uzel přístrojové desky. | F53 | 7,5 |
Schéma pojistek v motorovém prostoru
| Popis | Číslo | Ampéráž [A] |
| Klaksón | F10 | 10 |
| Pravý dálkový světlomet | F14 | 7,5 |
| Levý světlomet | F15 | 7,5 |
| Kompresor klimatizace | F19 | 7,5 |
| Čerpadlo paliva | F21 | 15 |
| Motor stěrače předního skla | F23 | 20 |
| Volný | F24 | – |
| Mlhová světla | F30 | 15 |
O Fiat Linea restyling (2013-2016)
Fiat Linea restyling, vyráběný v letech 2013 až 2016, je modernizovaná verze populárního sedanu, která přinesla několik designových a technických vylepšení. Tento model se vyznačuje elegantním vzhledem s přepracovanou přední maskou a novými světly, což mu dodává dynamický a moderní vzhled. Fiat Linea restyling nabízí různé možnosti motorizace, včetně benzínových a dieselových motorů, které jsou známé svou spolehlivostí a efektivitou. Interiér vozidla je navržen s důrazem na komfort a funkčnost, přičemž poskytuje dostatek prostoru pro pasažéry i zavazadla.
Schéma pojistkové skříňky Fiat Linea restyling
Tato stránka zobrazuje schéma pojistkové skříňky pro Fiat Linea restyling, která je nezbytná pro identifikaci a údržbu elektrických komponent vozidla. Pojistková skříňka se v tomto modelu obvykle nachází v prostoru pod kapotou a v interiéru, v blízkosti řidičových dveří. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což usnadňuje jejich rychlou výměnu a diagnostiku problémů. Při výměně je důležité vždy použít pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnou a spolehlivou provoz vozidla.
