Fiat Croma (2007-2011) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Fiat Croma (2007-2011), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Fiat Croma (2007-2009) – schéma panelu pojistek
Rok výroby: 2007, 2008, 2009.
Pojistka zapalovače cigaret (zásuvka napájení) ve Fiat Croma (2007-2009) je pojistka F52 v panelu pojistek na přístrojové desce.
Panel pojistek na přístrojové desce
| Popis | Číslo | Ampéráž [A] |
| Přední světlomety pravé | F12 | 15 |
| Světlomet přední levý;
Nastavení hlavních světlometů. |
F13 | 15 |
| Cívky relé motorový prostor a palubní počítač/karoserie. | F31 | 7,5 |
| +30 Ovladače dveří řidiče a cestujícího | F32 | 15 |
| + 15 napájení pro zavazadlový prostor –
odbočka zadního skla levého. |
F33 | 20 |
| + 15 napájení pro zavazadlový prostor –
odbočka zadního skla pravého. |
F34 | 20 |
| +15 Světla couvání;
Senzor AQS; Senzor vody ve filtru na naftu; Decimetr; Přídavný ohřívač. |
F35 | 7,5 |
| +30 Předběžné nastavení pro
řídicí jednotku přívěsu. |
F36 | 20 |
| +15 Třetí brzdové světlo;
Přístrojová deska; Ovladač světlometu levého a pravého; Ovládané přes klíč výkonu ovladače světlometu s výfukem. |
F37 | 10 |
| Deaktivace startování | F38 | 15 |
| +30 Diagnostický konektor EOBD;
Osvětlení stropu; Programování telefonu; Řídicí jednotka sirény upozornění; Řídicí jednotka alarmu ochrany objemu; Řídicí jednotka tlaku pneumatik; Řídicí jednotka sady hands-free. |
F39 | 10 |
| Zadní sklo vyhřívané | F40 | 30 |
| Rozmrazování trysky stěrače předního, zadního | F41 | 15 |
| Stěrač přední;
Čerpadlo stěrače předního/zadního. |
F42 | 7,5 |
| Stěrač, čerpadlo stěrače předního | F43 | 30 |
| Napájení na centrální konzole | F44 | 20 |
| Otevíratelná střecha | F45 | 20 |
| Napájení řídicí jednotky na straně řidiče | F46 | 20 |
| Motor roletky otevíratelné střechy | F47 | 20 |
| Napájení řídicí jednotky na straně pasažéra | F48 | 20 |
| +15 Bod rozbočení volantu;
Připojení; Řídicí jednotka senzoru deště; Systém klimatizace; Ohřívač na naftu; Řídicí jednotka ochrany objemové, Řídicí jednotka pro pohyb a vyhřívání předních sedadel nalevo; Řídicí jednotka sady hands-free; Programování telefonu; Tempomat; Stmívače přístrojové desky; Závěs otevíratelné střechy. |
F49 | 7,5 |
| Systém airbag | F50 | 7,5 |
| +15 Bod rozbočení elektrického
systému řízení; Řídicí jednotka tlaku pneumatik. |
F51 | 7,5 |
| Stěrač zadní;
Cívky relé modulu řízení zavazadlového prostoru; Zapalovač cigaret |
F52 | 15 |
| +30 přístrojová deska | F53 | 7,5 |
Schéma pojistek v motorovém prostoru
| Popis | Číslo | Ampéráž [A] |
| +30 Řídicí jednotka na přístrojové desce 2 | F1 | 60 |
| +30 Ventilátor klimatizace | F2 | 40 |
| + 30 Bod rozdělení elektřiny zámku řízení. | F3 | 20 |
| + 30 Bod rozdělení brzdy (čerpadlo) | F4 | 40 |
| + 30 Bod rozdělení brzdy (elektromagnetický ventil) | F5 | 40 |
| +30 Nízká rychlost ventilátoru chlazení motoru
(2,2 – Multijet) |
F6 | 40 |
| + 30 Nízká rychlost ventilátoru chlazení motoru
(Multijet s) |
F6 | 50 |
| +30 Vysoká rychlost ventilátoru chlazení motoru
(2.2 – Multijet) |
F7 | 40 |
| + 30 Vysoká rychlost ventilátoru chlazení motoru
(Multijet s) |
F7 | 50 |
| +30 Ventilátor klimatizace manuální
(kromě Multijet at) |
F8 | 40 |
| Stříkací systém světlometů | F9 | 20 |
| Klakson | F10 | 15 |
| Různé doplňkové funkce | F11 | 15 |
| Pravý dálkový světlomet | F14 | 10 |
| Levý dálkový světlomet | F15 | 10 |
| Systém Ei | F16 | 7,5 |
| Ei základní služby | F17 | 10 |
| +30 Řídicí jednotka motoru;
Řídicí jednotka automatické převodovky a pákou převodovky. |
F18 | 7,5 |
| Kompresor | F19 | 7,5 |
| Filtr na naftu | F20 | 30 |
| Napájení čerpadla paliva | F21 | 15 |
| Základní služby Ei (benzín) | F22 | 15 |
| Základní služby Ei (Multijet) | F22 | 15 |
| +30 Audio systém;
Další řídicí jednotka topení. |
F23 | 20 |
| + 15 Řídicí jednotka automatické převodovky;
Páka převodovky. |
F24 | 15 |
| Přední mlhová světla | F30 | 15 |

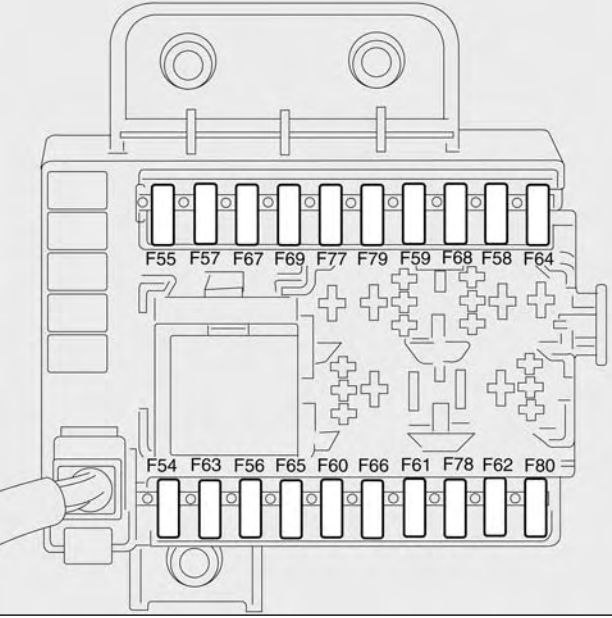

Schéma pojistek v zavazadlovém prostoru
| Popis | Číslo | Ampéráž [A] |
| +30 Zesilovač systému audio externího | F54 | 25 |
| Volný | F55 | – |
| +30 Ovládání sedadla předního levého. | F56 | 25 |
| Vyhřívání sedadla řidiče | F57 | 7,5 |
| Volný | F58 | – |
| Volný | F59 | – |
| +30 Ovládání sedadla předního pravého. | F60 | 25 |
| Volný | F61 | – |
| Volný | F62 | – |
| Volný | F63 | – |
| Volný | F64 | – |
| Volný | F65 | – |
| Volný | F66 | – |
| Vyhřívání sedadla pro cestující | F67 | 7,5 |
| Volný | F68 | – |
| Volný | F69 | – |
| Volný | F77 | – |
| Volný | F78 | – |
| Volný | F79 | – |
| Volný | F80 | – |
Schéma pojistek blízko baterie
| Popis | Číslo | Ampéráž [A] |
| Schéma pojistek v motorovém prostoru | F70 | 150 |
| Řídicí jednotka na přístrojové desce 1 | F71 | 70 |
| + 30 Ovladač svíček (Multijet) | F72 | 60 |
| + 30 Bod elektrického rozdělení posilovače řízení
(kromě benzínu 2,2) |
F73 | 80 |
| + 30 Bod elektrického rozdělení posilovače řízení verze benzín 2.2
(souprava připojení na stěně baterie) |
fa | 80 |
Fiat Croma (2009-2011) – schéma pojistkové skříňky
Rok výroby: 2009, 2010, 2011.
Pojistka zapalovače cigaret (zásuvka napájení) v Fiat Croma (2009-2011) je pojistka F44 v pojistkové skříňce na přístrojové desce.

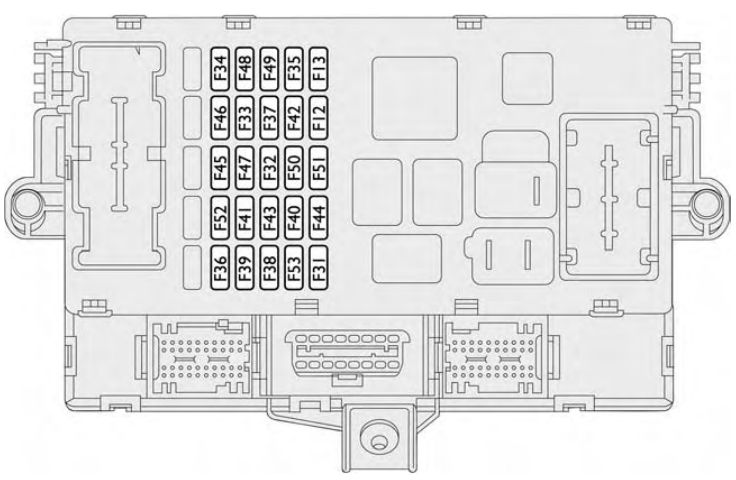

Pojistková skříňka na přístrojové desce
| Popis | Číslo | Ampéráž [A] |
| Přední světlomety pravé | F12 | 15 |
| Přední světlomety levé – korektor stability světla | F13 | 15 |
| +15 vyloučeno během zapnutí cívek relé řídicí jednotky na přístrojové desce/motorovém prostoru a palubním počítači. | F31 | 7,5 |
| +30 uzly předních dveří řidiče a pasažéra (uzamykání dveří), Čtečka TEG. | F32 | 15 |
| Napájení uzlu zavazadlového prostoru (elektrické okno na levé straně). | F33 | 20 |
| Napájení uzlu zavazadlového prostoru (pravé zadní okno). | F34 | 20 |
| +15 couvací světla; Dodatečná řídicí jednotka ohřívače; Proudový měřič; Senzor přítomnosti vody v naftě; Spínač NC na pedálu brzdy. | F35 | 7,5 |
| +30 uzel zavazadlového prostoru (uzamykání zadních dveří) | F36 | 20 |
| +15 přístrojová deska; Řídicí jednotka plynových světlometů; Spínač na pedálu brzdy; Dodatečné brzdové světlo. | F37 | 10 |
| Aktivátor otevření zavazadlového prostoru | F38 | 15 |
| +30 diagnostická zásuvka EOBD centrální osvětlení předního stropu; Osvětlení zadního bočního stropu; Siréna a řídicí jednotka senzorového objemu systému proti krádeži; Řídicí jednotka tlaku pneumatik; Řídicí jednotka klimatizace; Řídicí jednotka Bluetooth. | F39 | 10 |
| Vyhřívané zadní sklo | F40 | 30 |
| Rozmrazování trysek předního a zadního stěrače. | F41 | 15 |
| +15 Řídicí jednotka ABS/ESP; Elektrohydraulický řídicí uzel; Senzor náklonu; Senzor úhlu řízení. | F42 | 7,5 / 15 (*) |
| +15 vyloučeno během startování pro modul elektronického spínače sloupku (přední stěrač, čerpadlo předního/zadního stěrače). | F43 | 30 |
| +15 vyloučeno během startování zapalovače cigaret; Výstup proudu v tunelu. | F44 | 20 |
| Napájení řídicí jednotky motoru střechy s otevíráním. | F45 | 20 |
| Napájení řídicí jednotky motoru sluneční clony. | F46 | 20 |
| Napájení uzlu předních dveří řidiče (ovládání oken předního řidiče). | F47 | 20 |
| Napájení uzlu předních dveří pasažéra (ovládání oken předního pasažéra). | F48 | 20 |
| +15 řídicí jednotka se senzorem objemu pro ochranu proti krádeži; Osvětlení přístrojové desky s nouzovým displejem a panoramatickou střechou na panelu střechy, konzola předních sedadel řidiče a pasažéra; Osvětlení přístrojové desky, tunel na straně řidiče; Nastavení DVD přehrávače; Elektrochromatické zrcadlo; Klimatizace. | F49 | 7,5 |
| +15 řídicí jednotka airbagu | F50 | 7,5 |
| +15 Connect; Řídicí jednotka Bluetooth; Nastavení rádiového trhu; Řídicí jednotka tlaku pneumatik; Tempomat; Řídicí jednotka senzoru deště/slušného počasí; Řídicí jednotka parkovacího senzoru; Senzor AQS. | F51 | 7,5 |
| +15 vyloučeno během startování elektronického modulu spínače sloupku (zadní stěrač), Cívka relé na řídicí jednotce zavazadlového prostoru. | F52 | 15 |
| +30 přístrojová deska | F53 | 7,5 |

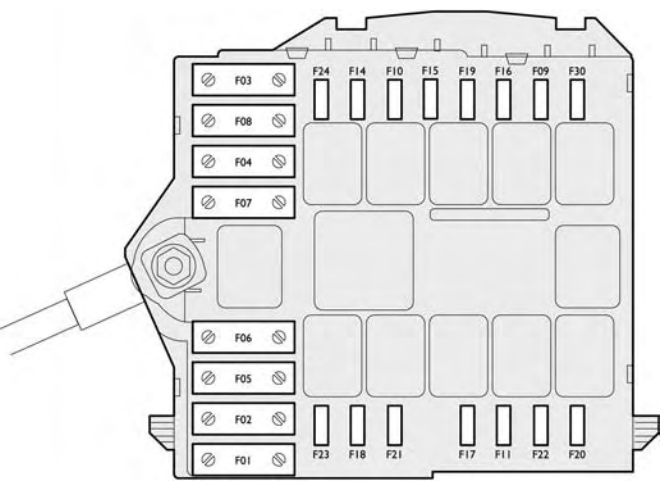

Pojistková skříňka v motorovém prostoru
| Popis | Číslo | Ampéráž [A] |
| Světlomet mlhových světel levý; Směrovka. | F9 | 7,5 |
| Akustické signály | F10 | 15 |
| Napájení řídicí jednotky motoru | F11 | 15 |
| Světlomety dálkové pravý | F14 | 7,5 |
| Světlomety dálkové levý | F15 | 7,5 |
| +15 řídicí jednotka motoru | F16 | 7,5 |
| Napájení řídicí jednotky motoru | F17 | 10 |
| +30 jednotka řízení motoru | F18 | 7,5 |
| Kompresor klimatizace | F19 | 7,5 |
| Čerpadlo ostřikovače světlometů | F20 | 20 |
| Čerpadlo paliva | F21 | 15 |
| Napájení řídicí jednotky motoru | F22 | 20 |
| +30 rádio/Connect, Jednotka řízení přídavného vytápění. | F23 | 20 |
| +15 řídicí jednotka automatické převodovky, Spínač automatické převodovky. | F24 | 15 |
| Světlomet mlhových světel pravý; Směrovka. | F30 | 7,5 |
Pojistková skříňka v zavazadlovém prostoru
| Popis | Číslo | Ampéráže [A] |
| +30 Zesilovač audio Hi-Fi | F54 | 25 |
| Volný | F55 | – |
| +30 řídicí jednotka nastavení sedadla předního řidiče | F56 | 25 |
| +15 vyloučeno během startování pro vyhřívání sedadla předního řidiče. | F57 | 7,5 |
| Volný | F58 | – |
| Volný | F59 | – |
| +30 řídicí jednotka nastavení sedadla předního pasažéra. | F60 | 25 |
| Volný | F61 | – |
| Volný | F62 | – |
| Volný | F63 | – |
| Volný | F64 | – |
| Volný | F65 | – |
| Volný | F66 | – |
| +15 vyloučeno během startování pro vyhřívání sedadla předního řidiče. | F67 | 7,5 |
| Volný | F68 | – |
| Volný | F69 | – |
| Volný | F77 | – |
| Volný | F78 | – |
| Volný | F79 | – |
| Volný | F80 | – |
O Fiat Croma (2007-2011)
Fiat Croma, vyráběný v letech 2007 až 2011, je oblíbený model střední třídy od italského výrobce Fiat. Tento automobil se vyznačuje prostorným interiérem a pohodlnou jízdou, což ho činí ideálním pro rodinné použití. Fiat Croma nabízí různé možnosti motorů, včetně benzinových a dieselových variant, které poskytují dostatečný výkon a efektivní spotřebu paliva. Díky modernímu designu a pokročilým technologiím je tento model stále atraktivní pro mnoho řidičů, kteří hledají spolehlivý a praktický automobil.
Schéma pojistkové skříňky Fiat Croma
Tato stránka zobrazuje schéma pojistkové skříňky pro Fiat Croma, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka nachází typicky v prostoru pod kapotou a v interiéru vozidla, obvykle v blízkosti přístrojové desky. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít k dispozici přesné informace o její konfiguraci.
