Fiat Ulysse II (2002-2011) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Fiat Ulysse II (2002-2011), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Fiat Ulysse II (2002-2011) – schéma pojistek
Rok výroby: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Pojistka zapalovače cigaret (zásuvka napájení) ve Fiat Ulysse II (2002-2011) je pojistka 7 v rozvaděči pojistek na přístrojové desce.
Rozvaděč pojistek uvnitř odkládací schránky
| Číslo | Ampéráž [A] | Popis |
| 1 | 10 | Světlomety zadní mlhová světla |
| 2 | 15 | Zadní sklo vyhřívané |
| 4 | 15 | Napájení řídicí jednotky elektroniky hlavní |
| 5 | 10 | Světlomet stop levý |
| 7 | 20 | Osvětlení;Zapalovač cigaret;
Osvětlení prostoru pro rukavice na straně spolujezdce; Automatické zrcátko. |
| 9 | 30 | Otevírací střecha přední;Stěrač předního skla. |
| 10 | 20 | Diagnostická zásuvka |
| 11 | 15 | Elektronický alarm;Infotelematický systém Connect;
Audio systém; Multifunkční displej; Ovládací prvky na volantu; Filtrování pevných částic. |
| 12 | 10 | Pravá světluška;Osvětlení registrační značky;
Osvětlení klimatizačního systému; Osvětlení stropu (první, druhý a třetí řada). |
| 14 | 30 | Systém zamykání dveří |
| 15 | 30 | Stěrač zadního skla |
| 16 | 5 | Napájení systému airbag;Napájení hlavní řídicí jednotky. |
| 17 | 15 | Světlomet stop pravý;Třetí světlomet stop;
Brzdová světla přívěsu. |
| 18 | 10 | Diagnostická zásuvka napájení;Spínač pedálu brzdy a spojky. |
| 20 | 10 | Napájení audio systému pro řídicí jednotku elektroniky hlavní |
| 22 | 10 | Levá boční světluška;Boční světlo přívěsu. |
| 23 | 15 | Elektronická siréna pro varování |
| 24 | 15 | Napájení senzoru parkování pro řídicí jednotku elektroniky hlavní |
| 26 | 40 | Zadní sklo vyhřívané |
Schéma pojistek na straně uživatele
V prostoru pod sedadlem pro cestující, vedle baterie; pro přístup k němu odstraňte kryt.
| Číslo | Ampéráže [A] | Popis |
| 1 | 40 | Elektricky posuvné dveře vpravo |
| 2 | 40 | Elektricky posuvné dveře vlevo |
| 3 | 30 | Hi-Fi zesilovač |
| 4 | – | Volné |
| 29 | – | Volné |
| 30 | – | Volné |
| 31 | – | Volné |
| 32 | 25 | Sedadlo řidiče s elektrickým nastavením |
| 33 | 25 | Sedadlo spolujezdce s elektrickým nastavením |
| 34 | 20 | Otevírací střecha ve třetí řadě |
| 35 | 20 | Otevírací střecha ve druhé řadě |
| 36 | 10 | Vyhřívané sedadlo spolujezdce |
| 37 | 10 | Vyhřívané sedadlo řidiče |
| 38 | 15 | Elektrické bezpečnostní zařízení pro děti |
| 39 | 20 | Elektrická zásuvka 12V zadní ve třetí řadě |
| 40 | 20 | Elektrická zásuvka 12V v sedadle řidiče |

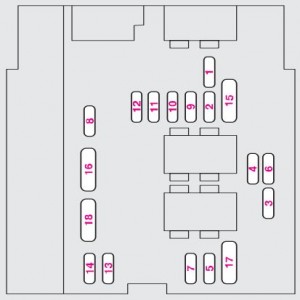

Schéma pojistek v motorovém prostoru
| Číslo | Ampéráž [A] | Popis |
| 1 | 10 | Spínač světel couvání;Světlomety xenon;
Kontrola elektrického ventilátoru; Úroveň chladicí kapaliny motoru; Filtr vyhřívaného nafty; Předběžné vyhřívání svíček; Systém kontroly rychlosti; Ukazatel spotřeby vzduchu. |
| 2 | 15 | Čerpadlo paliva;Recirkulace výfukových plynů a systém kontroly turbodmychadla. |
| 3 | 10 | ABS;ESP. |
| 4 | 10 | Napájení služby pro hlavní elektronickou řídicí jednotku. |
| 5 | 10 | Systém filtrace pevných částic |
| 6 | 15 | Přední světlomety mlhové |
| 7 | 20 | Stříkací zařízení světlometů |
| 8 | 20 | Napájení relé pro hlavní elektronickou řídicí jednotku;
Kontrola relé elektrického ventilátoru; Elektromagnetický ventil pro regulaci tlaku nafty a recirkulaci výfukových plynů. |
| 9 | 15 | Levý reflektor s tlumeným světlem;Regulátor předních světlometů. |
| 10 | 15 | Pravý reflektor s tlumeným světlem |
| 11 | 10 | Levý reflektor s dálkovým světlem |
| 12 | 10 | Pravý reflektor s dálkovým světlem |
| 13 | 15 | Klakson |
| 14 | 10 | Čerpadlo stěrače čelního skla -stěrač zadního skla. |
| 15 | 30 | Lambdová sonda;Vstřikovače;
Svíčky zapalování; Elektroventil nádrže; Elektroventil vstřikovacího čerpadla. |
| 17 | 30 | Stěrače |
| 18 | 40 | Přídavné ventilátory |
| Číslo | Ampéráž [A] | Popis |
| MAXI-POJISTKA | 50 | Elektrický ventilátor (druhá rychlost). |
| MAXI-POJISTKA | 50 | ABS, ESP |
| MAXI-POJISTKA | 30 | Elektrický ventilátor ESP |
| MAXI-POJISTKA | 60 | Napájení řídicí jednotky hlavní 1 |
| MAXI-POJISTKA | 70 | Napájení řídicí jednotky hlavní 2 |
| MAXI-POJISTKA | 30 | Elektrický ventilátor (první rychlost). |
| MAXI-POJISTKA | 40 | Systém Fiat CODE |
| MAXI-POJISTKA | 50 | Přídavné ventilátory systému klimatizace |
O Fiat Ulysse II (2002-2011)
Fiat Ulysse II, vyráběný v letech 2002 až 2011, je populární rodinný minivan, který nabízí prostorný interiér a pohodlné cestování pro větší rodiny. Tento model byl vyvinut ve spolupráci s automobilkami Peugeot a Citroën, což se projevilo na jeho designu a technických řešeních. Fiat Ulysse II byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které poskytovaly vyvážený výkon a efektivní spotřebu paliva. Díky své flexibilitě a praktičnosti se stal oblíbenou volbou pro ty, kteří potřebují spolehlivé a prostorné vozidlo pro každodenní použití.
Schéma pojistkové skříňky Fiat Ulysse II
Tato stránka zobrazuje schéma pojistkové skříňky pro Fiat Ulysse II, která je nezbytná pro správnou údržbu a diagnostiku elektrických systémů vozidla. V tomto modelu se pojistková skříňka nachází typicky pod přístrojovou deskou a v motorovém prostoru. Diagramy na této stránce zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci a správném použití.
