Fiat Sedici (2006-2014) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Fiat Sedici (2006-2014), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Fiat Sedici (2006-2014) – schéma pojistkové skříňky
Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Pojistka zapalovače cigaret (zásuvka napájení) v Audi A6 C5 (1997-2005) je pojistka (?) v pojistkové skříňce na palubní desce.
Pojistková skříňka v motorovém prostoru
Benzínový motor

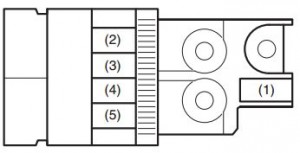

Fiat Sedici – pojistková skříňka – motorový prostor (benzín)
| Číslo | Ampéry [A] | Popis |
| (1) | 80 | Celkové elektrické zatížení |
| (2) | 50 | Elektrické okno;Spínač stěrače;
Motor pro startování. |
| (3) | 50 | Zadní světlomet;Zadní odmrazování;
Zamykání dveří; Havarijní světla; Klaksón; Osvětlení na přivítání. |
| (4) | 80 | Ohřívač;Kompresor vzduchu;
Posilovač řízení. |
| (5) | 15 | Ventilátor chladiče;Přední světlomet mlhová světla;
Přední světlomet. |
| (6) | 15 | Pojistka hlavního světlometu (pravý) |
| (7) | 15 | Pojistka hlavního světlometu (levý) |
| (8) | 20 | Pojistka předního světlometu mlhová světla |
| (9) | 60 | Pojistka modulu řízení posilovače řízení |
| (10) | 40 | Pojistka modulu řízení ABS |
| (11) | 30 | Pojistka ventilátoru chladiče |
| (12) | 30 | Pojistka modulu řízení ABS |
| (13) | 30 | Pojistka pro startování motoru |
| (14) | 50 | Pojistka spínač startování |
| (15) | 30 | Pojistka ventilátoru topení |
| (16) | 20 | Pojistka kompresoru vzduchu |
| (17) | 15 | Pojistka motoru tělesa škrticí klapky |
| (18) | 15 | Pojistka automatické převodovky (pokud je přítomna). |
| (19) | 15 | Pojistka vstřikování paliva |
| (20) | – | Pojistka automatické převodovky (pokud je přítomna). |
| (21) | – | Relé kompresoru vzduchu |
| (22) | – | Relé palivového čerpadla |
| (23) | – | Relé ventilátoru kondenzátoru |
| (24) | – | Relé předních mlhových světel |
| (25) | – | Relé motoru tělesa škrticí klapky |
| (26) | – | FI HLAVNÍ |
| (27) | – | Spuštění relé motoru |
| (28) | – | Relé ventilátoru chladiče |

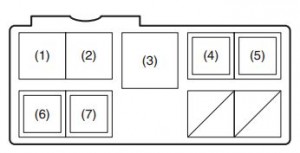

Naftový motor
| Číslo | Ampéry [A] | Popis |
| (1) | 80 | Osvětlení |
| (2) | 30 | Ohřívač paliva |
| (3) | Celkové elektrické zatížení | |
| (4) | 50 | Světlomet |
| (5) | 30 | Ohřívač |
| (6) | 30 | Ohřívač |
| (7) | 30 | Ohřívač |
| (8) | 15 | Pojistka hlavního světlometu (pravý) |
| (9) | 15 | Pojistka hlavního světlometu (levý) |
| (10) | 20 | Pojistka předního mlhového světlometu |
| (11) | 50 | Zapalování |
| (12) | 60 | Pojistka modulu řízení posilovače řízení. |
| (13) | 40 | Pojistka modulu řízení ABS |
| (14) | 30 | Pojistka ventilátoru chladiče |
| (15) | 30 | Pojistka modulu řízení ABS |
| (16) | 30 | Pojistka startování motoru |
| (17) | 50 | Zapalování |
| (18) | 30 | Pojistka ventilátoru topení |
| (19) | 10 | Pojistka kompresoru vzduchu |
| (20) | 20 | Pojistka palivového čerpadla |
| (21) | 30 | Pojistka ventilátoru kondenzátoru |
| (22) | 20 | Pojistka vstřikování paliva |
| (23) | – | Relé topného tělesa 3 |
| (24) | – | Relé kompresoru vzduchu |
| (25) | – | Relé palivového čerpadla |
| (26) | – | Relé ventilátoru kondenzátoru |
| (27) | – | Relé předních mlhových světel |
| (28) | – | Relé topného tělesa 2 |
| (29) | – | Relé topného tělesa |
| (30) | – | Startování relé motoru |
| (31) | – | Relé ventilátoru chladiče |
| (32) | – | Relé ventilátoru chladiče |
| (33) | – | Relé ventilátoru chladiče |
| (34) | – | Ohřev paliva |
| (35) | – | Hlavní vstřikování paliva |
| (36) | 10 | EPI |
| (37) | 10 | Vstřikování paliva |
| (38) | 15 | DVR INJ |

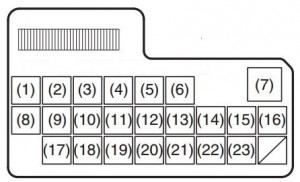

Pojistková skříňka pod přístrojovou deskou
| Číslo | Ampéry [A] | Popis |
| (1) | 15 | Zadní stěrač |
| (2) | 15 | Zapalovací cívka |
| (3) | 10 | Náhradní světlomet |
| (4) | 10 | Směrovky (?) |
| (5) | 15 | Příslušenství |
| (6) | 15 | Výbava 2 |
| (7) | 30 | Ovládání oken |
| (8) | 30 | Stěrač |
| (9) | 10 | IGI SIG |
| (10) | 15 | Airbag |
| (11) | 10 | Systém prevence zablokování kol |
| (12) | 10 | Zadní světlomet |
| (13) | 10 | Brzdový světlomet |
| (14) | 20 | Zámek dveří |
| (15) | 15 | Lucciola 4WD |
| (16) | 10 | ST SIG |
| (17) | 15 | Vyhřívání sedadla |
| (18) | 10 | IG 2 SIG |
| (19) | 10 | Zadní mlhový světlomet |
| (20) | 15 | Kupole |
| (21) | 30 | Zadní ohřívač |
| (22) | 15 | Klaksón;Nouzové světlomety. |
| (23) | 10 | Klaksón;Fiat CODE (imobilizér). |
O Fiat Sedici (2006-2014)
Fiat Sedici je kompaktní SUV, které bylo vyráběno v letech 2006 až 2014. Tento model vznikl ve spolupráci s automobilkou Suzuki a je známý svou spolehlivostí a praktičností. Fiat Sedici nabízí pohon všech čtyř kol, což z něj činí ideální vozidlo pro různé terény a povětrnostní podmínky. Vozidlo bylo dostupné s různými motorizacemi, včetně benzínových a dieselových motorů. Jeho kompaktní rozměry a zvýšená světlá výška zaručují pohodlnou jízdu v městském prostředí i mimo něj.
Schéma pojistkové skříňky Fiat Sedici
Tato stránka zobrazuje schéma pojistkové skříňky pro Fiat Sedici, která je nezbytná pro identifikaci a výměnu pojistek. Pojistková skříňka v tomto modelu se obvykle nachází pod palubní deskou na straně řidiče a v motorovém prostoru. Na diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro správné fungování elektrických systémů ve vozidle.
