Fiat Ducato (1994-2019) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Fiat Ducato (1994-2019), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Fiat Ducato – schéma pojistkové skříňky
Rok výroby: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

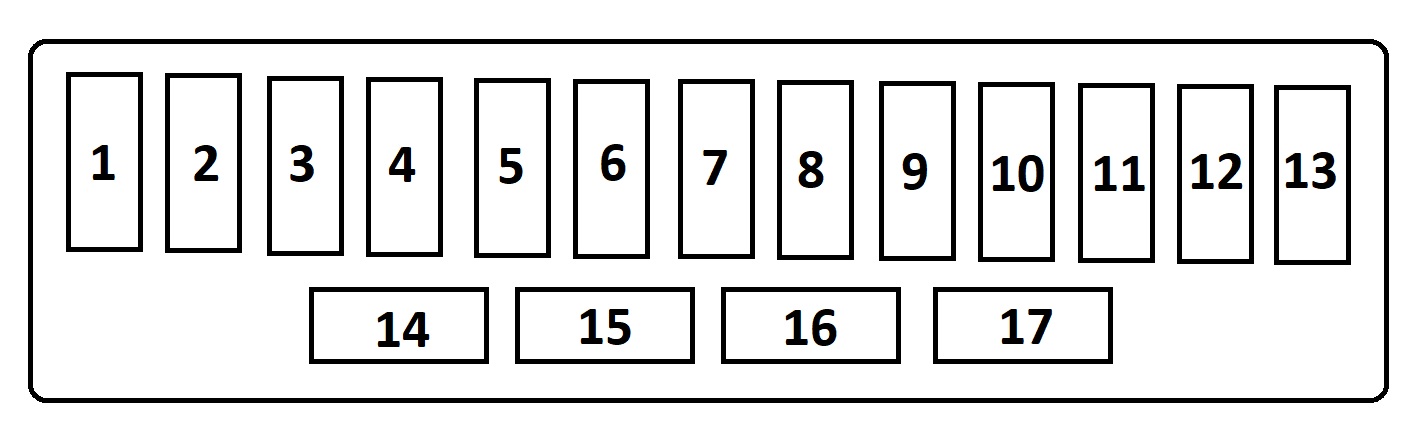

Pojistková skříňka v prostoru pro cestující
Tento panel se nachází v vano portaoggetti.
Pojistka 1 (10 A)
- Panel přístrojů
- Imobilizér
- Osvětlení panelu topení
- Nastavení světlometů
- Osvětlení přístrojů
- Osvětlení hodin
- Směrovky
- Osvětlení tachografu
- Senzor znečištění nafty
- Kontrolka vody v naftě.
Pojistka 2 (7,5 A)
- Ostřikovač světlometů
- Kontrolka ABS a tachografu
Pojistka 3 (15 A)
- Stěrače předního skla
- Ostřikovač předního skla
- Hodiny
- Vyhřívaná sedadla
Pojistka 4 (7,5 A)
- Ostřikovač světlometů
Pojistka 5 (10 A)
- Spínač ovládání osvětlení ABS
- Žárovka levá
- Žárovka pravá
Pojistka 6 (7,5 A)
- Žárovka pravá
- Žárovka levá
- Osvětlení přístrojů
- Osvětlení registrační značky
Spínač světel
Pojistka 7 (10 A)
- Žárovka levá potkávací
Pojistka 8 (10 A)
- Žárovka pravá potkávací
Pojistka 9
- Žárovka levá dálková
- Žárovka dálková 10,0 A
Pojistka 10 (10,0 A)
- Žárovka pravá dálková
Pojistka 11 (15 A)
- Zapalovač cigaret
- Vnitřní osvětlení
- Hodiny
- Rádio
Pojistka 12 (20 A)
- Elektrická okna
- Klakson
- Brzdová světla (minibus)
- Přídavné topení (25 A)
Pojistka 13 (25 A)
- Topení.
Fiat Ducato – schéma pojistkové skříňky
Rok výroby: 2002, 2003, 2004, 2005, 2006.

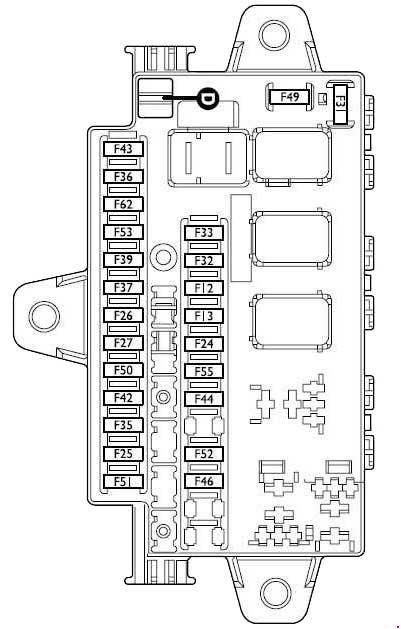

Hlavní pojistková skříňka pod přístrojovou deskou na straně řidiče pro verze s levostranným řízením, na straně spolujezdce pro verze s pravostranným řízením
| Číslo |
Ampér [A] |
Popis |
| 12 | 5 | Světlomet na přední pravé straně; Světlomet na zadní pravé straně. |
| 13 | 5 | Světlomet na přední levé straně; Světlomet na zadní levé straně. |
| 24 | 5 | Ukazatele směru; Boční/zadní výstražné světlo; Osvětlení registrační značky. |
| 25 | 7,5 | Rádio |
| 26 | 7,5 | Brzdová světla |
| 27 | 7,5 | Alarm; Dálkové ovládání; Tachograf; Telefon; Tempomat; Elektrická zrcátka. |
| 31 | 10 | Zapalování |
| 32 | 15 | Rádio |
| 33 | 7,5 | Zadní mlhová světla |
| 35 | 7,5 | Ovládání oken ve dveřích – ABI |
| 37 | 10 | PCC – přístrojová deska |
| 39 | 10 | Diagnostický konektor EOBD; Světla kabiny. |
| 42 | 7,5 | Řídicí jednotka ABS |
| 43 | 15 | Čerpadlo předního stěrače |
| 44 | 15 | Zapalovač |
| 49 | 15 | Čerpadlo ostřikovače světlometů |
| 50 | 7,5 | Řídicí jednotka airbagu |
| 51 | 10 | PCA (První pomoc – verze Minibus) |
| 52 | 20 | Přední zásuvka |
| 53 | 10 | Přístrojová deska; Nouzová světla; Směrovky. |
| 55 | 30 | Ventilátor kabiny (se systémem Webasto); Ovladač Webasto; Ventilátor kabiny (s klimatizací); Ventilátor topení kabiny. |

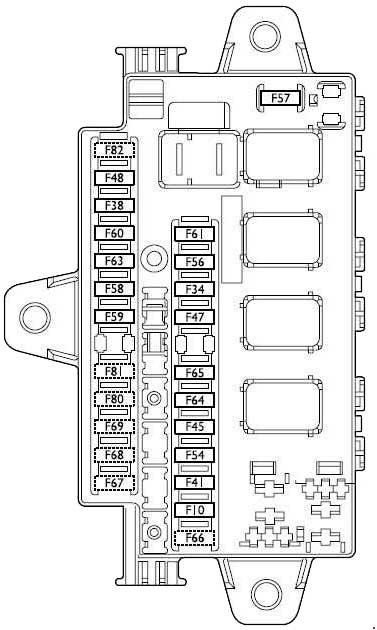

Schéma pojistkové skříňky pod palubní deskou
| Číslo |
Ampér [A] |
Popis |
| 34 | 10 | Kronotachograf; Telefon; Alarm; Dálkové ovládání. |
| 38 | 20 | ABI pro zámek dveří |
| 40 | 15 | Vyhřívané zadní okno vpravo |
| 41 | 10 | Přístroj na odmrazování vnějších zrcátek |
| 45 | 15 | Vyhřívání sedadla řidiče |
| 47 | 20 | ABI pro elektrické okno vlevo |
| 48 | 20 | ABI pro elektrické okno vpravo |
| 54 | 15 | Vyhřívané zadní okno vlevo |
| 56 | 30 | Dodatečná kontrola klimatizace |
| 57 | 15 | Ventilátor dodatečného topení |
| 58 | 5 | Hodiny Webasto |
| 59 | 15 | Napájení elektrického rozvaděče |
| 60 | 10 | Ukazatele upozornění |
| 61 | 20 | Jednotka Webasto |
| 63 | 30 | Blikající světla (verze pro sanitky) |
| 64 | 20 | Napájecí zdroj vzadu; Siréna (verze pro nouzové situace); Ventilátor na odsávání (verze Minibus). |
| 65 | 10 | Napájecí zdroj pro speciální konfiguraci |
Schéma pojistkové skříňky baterie
| Číslo |
Ampér [A] |
Popis |
| 70 | 150 | Ochrana CVM |
| 71 | 80 | Ochrana CFO |
| 72 | 125 | Alternátor |
| 72 | 70 | Alternátor (2,0 – 2,0 JTD se systémem topení) |
| 72 | 100 | Alternátor (2,8 JTD s topením – 2,0 JTD s klimatizací) |
| 73 | 70 | Přípojka pro výrobce výbavy |

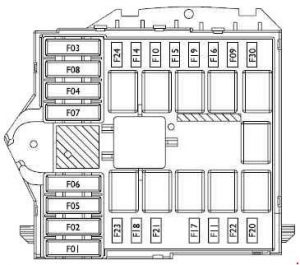

Schéma pojistek v motorovém prostoru
| Číslo |
Ampér [A] |
Popis |
| 1 | 60 | Ochrana CFB |
| 2 | 50 | Vyhřívání žhavicích svíček |
| 3 | 30 | Startování |
| 4 | 50 | Řídicí jednotka ABS |
| 5 | 30 | Ventilátor kabiny (klimatizace) |
| 6 | 40 | Odpor nízké rychlosti ventilátoru chladiče (2,0 s klimatizací); Řídicí jednotka motoru (2,0 s klimatizací); Ventilátor chladiče motoru (2,0 s klimatizací); Řídicí jednotka motoru (2,0 s klimatizací). |
| 6 | 40 | Ventilátor chlazení motoru 1. rychlost; Řídicí jednotka motoru 1. rychlost. |
| 7 | 40 | Ventilátor chladiče motoru (2,0 s klimatizací); Řídicí jednotka motoru (2,0 s klimatizací). |
| 7 | 40/60 | Ventilátor chlazení motoru 2. rychlost; Řídicí jednotka motoru 2. rychlost; Ventilátor chladiče; Cívka spínače dálkového ovládání 2. rychlost (klimatizace). |
| 8 | 30 | Motor stěrače předního skla – čerpadlo ostřikovače předního skla |
| 9 | 15 | Světlomety přední mlhové |
| 10 | Klakson; Ovládání páky sloupku řízení. |
| 11 | 10 | Dodatečné služby EI; Řídicí jednotka motoru. |
| 14 | 10 | Světlomet s tlumeným světlem pravý |
| 15 | 10 | Světlomet s tlumeným světlem levý |
| 16 | 7,5 | Systém EI – kód Fiat |
| 17 | 5 | Základní služby EI; Řídicí jednotka motoru/ |
| 18 | 7,5 | Kód Fiat – Řídicí jednotka motoru |
| 19 | 7,5 | Kompresor |
| 20 | 30 | PTC |
| 21 | 15 | Čerpadlo paliva |
| 22 | 20 | Základní služby EI |
| 23 | 10 | Řídicí jednotka automatické převodovky |
| 24 | 15 | Řídicí jednotka automatické převodovky |
| 30 | 15 | Světlomety s dálkovým světlem |
Fiat Ducato (2006-2014) – schéma motorového prostoru
Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Pojistka zapalovače cigaret (zásuvka napájení) ve Fiat Ducato (2006-2014) je pojistka F44 v pojistkové skříňce.

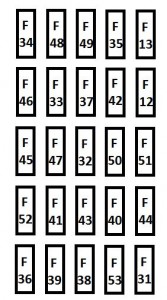

Pojistková skříňka na přístrojové desce – fiat ducato pojistky popis
| Popis | Číslo | Ampér [A] |
| Světlomet s tlumenými světly pravý | F12 | 7,5 |
| Světlomet s tlumenými světly levý; Zařízení pro nastavení předních světlometů. | F13 | 7,5 |
| Relé pojistkové skříňky motorového prostoru; Relé pojistkové skříňky na palubní desce + klíč. | F31 | 7,5 |
| Vnitřní osvětlení minibusu (nouzové) | F32 | 10 |
| Zásuvka napájení zadní | F33 | 15 |
| Nepřítomné | F34 | – |
| Světla couvání, ovladač sevotronic; Senzor vody ve filtru na naftu, (+ s klíčem). | F35 | 7,5 |
| Centrální zamykání dveří (+ baterie) | F36 | 7,5 |
| Brzdová světla (hlavní); Třetí brzdové světlo; Přístrojová deska (+ tlačítko). | F37 | 7,5 |
| Relé řídicí jednotky palubní desky (+ baterie). | F38 | 10 |
| Zásuvka EOBD; Audio systém; Ovládání klimatizace; Alarm; Tachograf; Časovač Webasto (+ baterie). | F39 | 10 |
| Vyhřívané sklo na levé straně; Odmrazovač zrcátka řidiče. | F40 | 15 |
| Vyhřívané sklo na pravé straně; Odmrazovač zrcátka spolujezdce. | F41 | 15 |
| ABS; ASR; ESP; Kontrola brzdových světel (aux) (+ klíč). | F42 | 7,5 |
| Stěrač předního skla (tlačítko +) | F43 | 30 |
| Zapalovač cigaret; Přední zásuvka. | F44 | 20 |
| Kontrola na dveřích řidiče; Kontrola na dveřích spolujezdce. | F45 | 7,5 |
| Nepřítomné | F46 | – |
| Elektrické okno řidiče | F47 | 20 |
| Elektrické okno spolujezdce | F48 | 20 |
| Audio systém; Elektrické okno řidiče; Ovládací prvky na palubní desce; Řídicí jednotka alarmu; Senzor deště (+ klíč). | F49 | 7,5 |
| Airbag (+ klíč) | F50 | 7,5 |
| Kontrola klimatizace; Tempomat; Tachograf (+ klíč). | F51 | 7,5 |
| Volitelné relé pojistkové skříňky | F52 | 7,5 |
| Přístrojová deska; Zadní mlhová světla (+ baterie). | F53 | 7,5 |

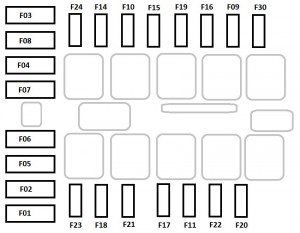

Vano pojistková skříňka nel motorový prostor
| Popis | Číslo | Ampér [A] |
| Čerpadlo ABS (+ baterie) | F01 | 40 |
| Vyhřívání žhavicích svíček (+ baterie) | F02 | 50 |
| Startování (+ baterie) | F03 | 30 |
| Řídicí jednotka Webasto (+ baterie) | F04 | 20 |
| Větrání kabiny s Webasto (+ baterie) | F05 | 20 |
| Vysoká rychlost ventilátoru chlazení motoru (+ baterie) | F06 | 40/60 |
| Nízká rychlost ventilátoru chlazení motoru (+ baterie) | F07 | 40/50 |
| Ventilátor kabiny cestujících (+ klíč) | F08 | 40 |
| Čerpadlo ostřikovače světlometů | F09 | 20 |
| Klakson | F10 | 15 |
| Systém Ei (dodatečné služby) | F11 | 15 |
| Světlomet s dálkovými světly pravý | F14 | 7,5 |
| Světlomet s dálkovými světly levý | F15 | 7,5 |
| Systém Ei (+ klíč) | F 16 | 7,5 |
| Systém Ei (základní služby) | F17 | 10 |
| Kontrolér motoru (+ baterie) | F18 | 7,5 |
| Kompresor klimatizace | F19 | 7,5 |
| Čerpadlo na mytí světlometů | F20 | 30 |
| Čerpadlo paliva | F21 | 15 |
| Systém Ei (základní služby) | F22 | 20 |
| Elektromagnetické ventily ABS | F23 | 30 |
| Automatická převodovka 8 (+ klíč) | F24 | 15 |
| Přední mlhová světla | F30 | 15 |

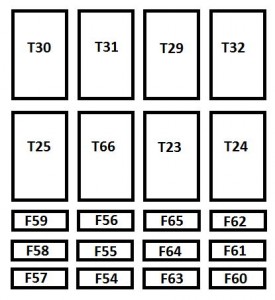

Vano pojistek volitelné na pravém sloupku – fiat ducato pojistky
| Popis | Číslo | Ampér [A] |
| Prázdný | F54 | – |
| Vyhřívaná sedadla | F55 | 15 |
| Zásuvka pro cestující vzadu | F56 | 15 |
| Přídavné topení pod sedadlem | F57 | 10 |
| Boční světla | F58 | 10 |
| Automaticky vyrovnávací odpružení (+ baterie) | F59 | 7,5 |
| Prázdný | F60 | – |
| Prázdný | F61 | – |
| Prázdný | F62 | – |
| Ovládání přídavného topení pro cestující | F63 | 10 |
| Prázdný | F64 | – |
| Přídavný ventilátor topení pro cestující | F65 | 30 |
Fiat Ducato (2015-2019) – schéma pojistkové skříňky
Rok výroby: 2015, 2016, 2017, 2018, 2019.
Pojistky zapalovače cigaret (zásuvka napájení) ve Fiat Ducato jsou pojistky F09 (zásuvka napájení zadní), F14 (zásuvka napájení), F15 (zapalovač cigaret) v pojistkové skříňce motorového prostoru a pojistka F56 (zásuvka napájení pro cestující zadních) v volitelné pojistkové skříňce na pravém sloupku.

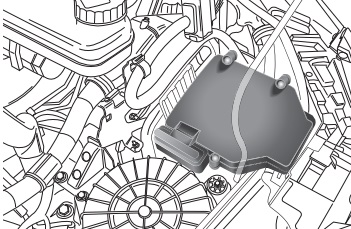

Poloha pojistkové skříňky
Pojistky jsou seskupeny ve třech pojistkových skříňkách, umístěných na přístrojové desce, na pravém sloupku kabiny a v motorovém prostoru.
Popis motorového prostoru

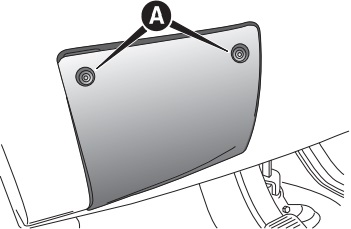

Přístrojová deska
Abyste se dostali k pojistkám v pojistkové skříňce přístrojové desky, uvolněte šrouby A a odstraňte kryt.

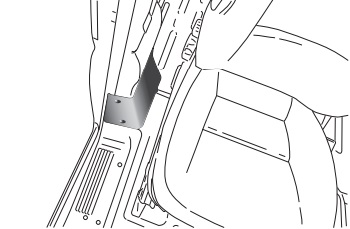

Volitelná pojistková skříňka na pravém sloupku (kde je to předpokládáno)
Abyste se dostali, odstraňte ochranný kryt.
Schémata pojistkových skříněk

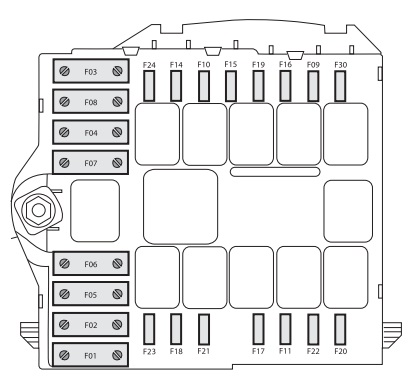

Motorový prostor
Přiřazení pojistek v motorovém prostoru
| Číslo | Ampér [A] | Popis |
|---|---|---|
| F03 | 30 | Startování (+ baterie) |
| F04 | 40 | Vyhřívaný filtr |
| F05 | 20/50 | Odpařovač pro ventilaci motoru Puma, kabina s Webasto; Robotizované čerpadlo převodovky (+ baterie). |
| F06 | 40/60 | Ventilátor s vysokou rychlostí chlazení motoru (+ baterie) |
| F07 | 40/50/60 | Ventilátor s nízkou rychlostí chlazení motoru (+ baterie) |
| F08 | 40 | Ventilátor kabiny (+ klíč) |
| F09 | 15 | Zásuvka napájení zadní (+ baterie) |
| F10 | 15 | Klakson |
| F14 | 15 | Zásuvka napájení (+ baterie) |
| F15 | 15 | Zapalovač cigaret (+ baterie) |
| F18 | 7,5 | Modul řízení pohonné jednotky; Automatická řídicí jednotka převodovky (+ baterie). |
| F19 | 7,5 | Kompresor klimatizace |
| F20 | 30 | Stěrače |
| F24 | 7,5 | Ovládací panel pomocného zařízení pro pohyb a sklápění zrcátek (+ klíč) |
| F30 | 15 | Zrcátka zamlžená |

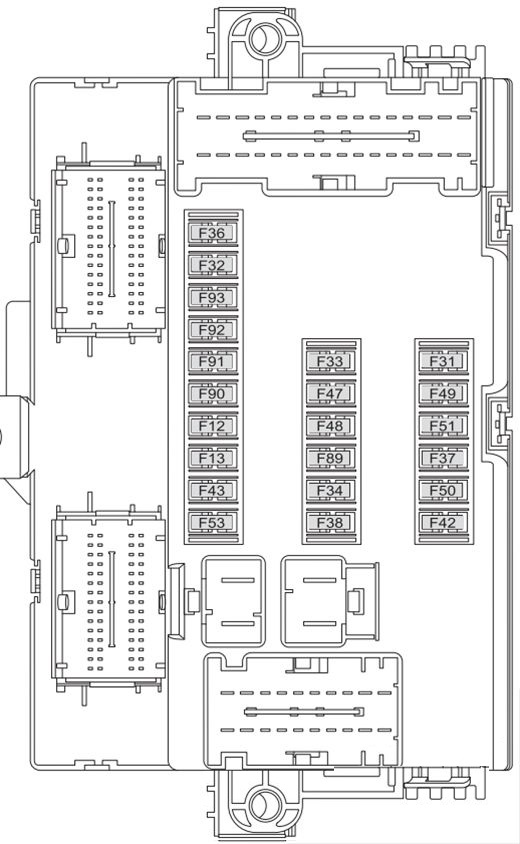

Schéma pojistek palubní desky
Přiřazení pojistek v schématu pojistek palubní desky
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| F12 | 7,5 | Světlomety s tlumeným světlem vpravo |
| F13 | 7,5 | Světlomet s tlumeným světlem vlevo |
| F31 | 5 | Relé řídicí jednotky motorového prostoru; Relé řídicí jednotky přístrojové desky (+ klíč). |
| F32 | 7,5 | Osvětlení čtecích světel v kabině (+ baterie) |
| F33 | 7,5 | Senzor monitorování baterie pro verzi Start & Stop (+ baterie) |
| F34 | 7,5 | Vnitřní osvětlení minibusu (nouzové) |
| F35 | 7,5 | Světla couvání, kontrolér sevotronic; Senzor vody ve filtru na naftu, (+ s klíčem) |
| F36 | 10 | Rádio; Klimatizace; Alarm; Tachograf; Kontrolér odpojení baterie; Časovač Webasto (+ baterie). |
| F37 | 7,5 | Kontrola brzdových světel (hlavní); Třetí brzdové světlo (+ klíč). |
| F38 | 20 | Zámek dveří (+ baterie) |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| F43 | 20 | Tergicristallo předního skla (tlačítko +) |
| F47 | 20 | Elektrické okno na straně řidiče |
| F48 | 20 | Elektrické okno na straně spolujezdce |
| F49 | 5 | Kontrolér senzorů parkování; Rádio; Ovládání na volantu; Centrální ovládací panel; Levý ovládací panel; Pomocný panel; Kontrolér odpojení baterie (+ klíč). |
| F51 | 5 | Klimatizace; Kontrolér asistence řízení; Světla couvání; Senzor vody ve filtru na naftu; Proudový měřič; Tachograf (+ klíč). |
| F53 | 7,5 | Přístrojová deska (+ baterie) |
| F89 | – | – |
| F90 | 7,5 | Levý potkávací světlomet |
| F91 | 7,5 | Pravý potkávací světlomet |
| F92 | 7,5 | Levé mlhové světlo |
| F93 | 7,5 | Pravé mlhové světlo |

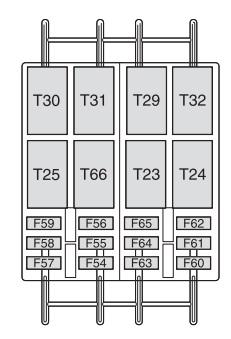

Schéma pojistek volitelné – popis relé fiat ducato
Přiřazení pojistek v schématu pojistek volitelné
| Číslo | Ampér [A] | Popis |
|---|---|---|
| F54 | – | – |
| F55 | 15 | Vyhřívaná sedadla |
| F56 | 15 | Zásuvka napájení pro cestující vzadu |
| F57 | 10 | Přídavné topení pod sedadlem |
| F58 | 10 | Vyhřívané zadní sklo levé |
| F59 | 7,5 | Vyhřívané zadní sklo pravé |
| F60 | – | – |
| F61 | – | – |
| F62 | – | – |
| F63 | 10 | Přídavná kontrola topení pro cestující |
| F64 | – | – |
| F65 | 30 | Přídavný ventilátor topení pro cestující |
O Fiat Ducato (1994-2019)
Fiat Ducato, vyráběný v letech 1994 až 2019, je populární model užitkového vozidla, který je známý svou spolehlivostí a všestranností. Tento model byl dostupný v různých konfiguracích karoserie, včetně dodávek, minibusů a podvozků pro speciální nástavby. Fiat Ducato nabízel širokou škálu motorů, včetně benzinových a dieselových variant, což umožňovalo zákazníkům vybrat si motor podle jejich potřeb a preferencí. Díky své prostornosti a schopnosti přepravit velké množství nákladu se stal oblíbeným mezi podnikateli a řemeslníky.
Schéma pojistkové skříňky Fiat Ducato
Tato stránka zobrazuje schéma pojistkové skříňky pro Fiat Ducato, která je nezbytná pro identifikaci a výměnu pojistek. V typickém modelu Fiat Ducato se pojistková skříňka nachází v prostoru pod palubní deskou nebo v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přesné schéma pro správnou údržbu a opravy.
