Nissan Note (2004-2018) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Nissan Note (2004–2018), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Nissan Note (2004-2013) – schéma pojistky
Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Pojistka zapalovače cigaret (zásuvka napájení) v Nissan Note (2004-2013) je pojistka 20 v pojistkové skříňce.

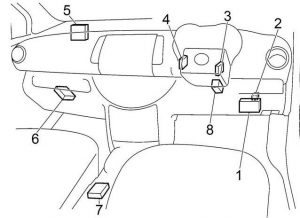

Kabina
LHD
RHD
| Nr | Popis |
| 1 | Pojistková skříňka |
| 2 | Relé zamykání dveří
(s inteligentním klíčovým systémem). |
| 3 | Zesilovač antény
Systém proti krádeži Nissan (NATS). |
| 4 | Jednotka inteligentního klíče
(s inteligentním klíčovým systémem). |
| 5 | Modul řízení karoserie (BCM) |
| 6 | Modul řízení převodovky |
| 7 | Modul diagnostického senzoru
airbagu. |
| 8 | Jednotka řízení ESP |

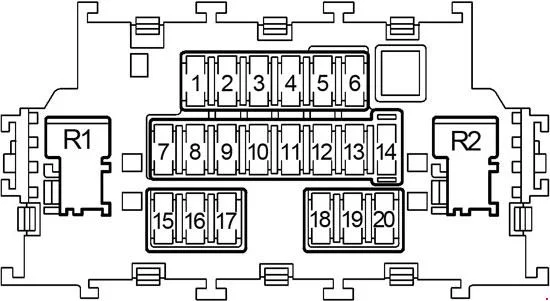

Pojistková skříňka kabiny
| Číslo | Ampér [A] | Popis |
| 1 | 10 | Systém dodatečného zadržování |
| 2 | 10 | Systém elektrického řízení;
Relé zapalování; Relé čerpadla paliva; Antivirový systém Nissan; Systém inteligentního klíče; Modul řízení karoserie (BCM). |
| 3 | 10 | Přístrojová deska;
Varovná světla; Osvětlení; Varovný alarm; Systém nabíjení. |
| 4 | 15 | Mytí skel |
| 5 | 10 | Odmlžování zrcadla |
| 6 | 10 | Audio;
Systém inteligentního klíče; Antivirový systém Nissan; Externí zrcadlo. |
| 7 | 10 | Modul řízení karoserie (BCM) |
| 8 | 10 | Centrální zamykání;
Systém dálkového ovládání s více dálkovými ovladači; Systém inteligentního klíče; Post-prodejní alarm – předběžné zapojení; Akustický varovný signál; Antivirový systém Nissan. |
| 9 | 10 | Světlo zastavení;
Spínač brzdy; Systém proti zablokování; Systém elektronické stabilizace; Varovná světla; Systém inteligentního klíče. |
| 10 | – | – |
| 11 | – | – |
| 12 | 10 | Vnitřní osvětlení;
Systém dálkového ovládání s více dálkovými ovladači; Osvětlení; Kosmetické zrcadlo a světla v zavazadlovém prostoru; Senzor deště; Akustický signál varování. |
| 13 | – | – |
| 14 | 10 | Osvětlení panelu;
OBD II (diagnostika palubního počítače); Systém inteligentního klíče; Směrovky a varovná světla. |
| 15 | 15 | Klimatizace |
| 16 | 10 | Ohřívač PTC |
| 17 | 15 | Klimatizace |
| 18 | 15 | Napájecí bod vzadu |
| 19 | 10 | Vyhřívané sedadlo |
| 20 | 15 | Napájecí bod vpředu
(zapalovač cigaret). |
| Relé | ||
| R1 | Motor ventilátoru | |
| R2 | Příslušenství | |

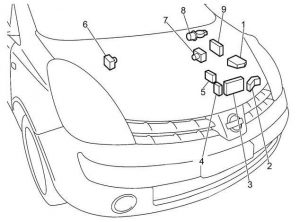

Motorový prostor
| Číslo | Popis |
| 1 | Pojistková skříňka (IPDM E / R) |
| 2 | Pojistková skříňka relé PTC |
| 3 | Dodatečná pojistková skříňka |
| 4 | K9K: skříň spojení pojistky |
| 5 | Podpora pojistky pojistka |
| 6 | LHD: aktuátor ABS a elektrická jednotka |
| 7 | RHD: aktuátor ABS a elektrická jednotka |
| 8 | Motor stěrače |
| 9 | Modul řízení motoru (ECM) |
Pojistková skříňka motorového prostoru
| Č. | Ampér [A] | Popis |
| 41 | – | – |
| 42 | – | – |
| 43 | 10 | Světlomet pravý (dálková světla);
Systém denního svícení; Automatická regulace světlometů. |
| 44 | 10 | Světlomet levý (dálková světla);
Systém denního svícení; Automatická regulace světlometů. |
| 45 | 10 | Zadní světlo;
Poziční světlo; Automatická kontrola světla; Osvětlení. |
| 46 | 10 | Zadní světlo;
Poziční světlo; Automatická kontrola světla; Světlomet; Osvětlení. |
| 47 | – | – |
| 48 | 20 | Přední stěrač a ostřikovač
(s dešťovým senzorem) |
| 49 | 15 | Světlomet levý (potkávací světla);
Systém denního svícení; Automatická regulace světlometů. |
| 50 | 15 | Světlomet pravý (potkávací světla);
Systém denního svícení; Automatická regulace světlometů. |
| 51 | 10 | Klimatizace |
| 52 | – | – |
| 53 | – | – |
| 54 | – | – |
| 55 | 15 | Odmlžovač zadního okna, pojistka „5“ |
| 56 | 15 | Odmlžovač zadního okna, pojistka „5“ |
| 57 | 15 | CR, HR:
Relé palivového čerpadla |
| 58 | 10 | Senzor rychlosti vozidla A/T (senzor otáček);
Senzor teploty kapaliny A/T a napájení TCM; Hlavní zdroj napájení a obvod uzemnění; Senzor otáček turbíny. |
| 59 | 10 | Systém proti zablokování;
Program elektronické stabilizace. |
| 60 | 10 | Spínač polohy parkování/neutrál;
Nezjistitelné prvky; Systém startování; Rezervní žárovka; Kontrolka A/T; Stěrač zadního skla a ostřikovač. |
| 61 | 20 | CR, HR:
Relé motoru řízení klapky |
| 62 | 20 | Relé modulu řízení motoru;
Hlavní napájení a obvod uzemnění; Senzor hmotnostního průtoku vzduchu; Senzor polohy klikového hřídele (CKPS); Senzor polohy vačkového hřídele (FASE); Elektromagnetický ventil pro regulaci objemu čištění absorbéru par paliva EVAP; Systém zapalování; Elektromagnetický ventil pro regulaci časování otevření sacích ventilů; Alarm po prodeji – předběžné zapojení; Palivový vstřikovač; Senzor polohy vačkového hřídele; Prvek pro regulaci průtoku paliva; Elektromagnetický ventil pro turbodmychadlo; Spínač brzdy; Rezervní napájení ECM (motor CR). |
| 63 | 10 | CR, HR:
Senzor ohřívaného kyslíku vpředu; Senzor ohřívaného kyslíku vzadu; Funkce systému vstřikování paliva. |
| 64 | 10 | CR, HR:
Funkce systému vstřikování paliva; Palivový vstřikovač. |
| 65 | 20 | Přední mlhové světlo |
| Relé | ||
| R1 | Odmlžovač zadního okna | |
| R2 | Modul řízení motoru (ECM) | |
| R3 | Hlavní světlomet | |
| R4 | Přední mlhové světlo | |
| R5 | Startér | |
| R6 | – | |
| R7 | Chladicí ventilátor (vysoký) | |
| R8 | Chladicí ventilátor (nízký) | |
| R9 | Zapalování | |
Pojistková skříňka dodatečná v motorovém prostoru
| Číslo | Ampér [A] | Popis |
| 31 | – | – |
| 32 | – | – |
| 33 | – | – |
| 34 | 15 | Systém audio |
| 35 | 10 | Klaksón |
| 36 | 10 | CR, HR:
Systém nabíjení |
| 37 | 10 | Systém denního osvětlení |
| 38 | – | – |
| F | 40 | Systém proti zablokování;
Program elektronické stabilizace. |
| G | 40 | Relé nízké úrovně
chladiče ventilátoru; relé vysoké úrovně chladiče ventilátoru. |
| H | 40 | Zapalování |
| I | 40 | Ohřívač PTC |
| J | 40 | Napájení skla;
Modul řízení karoserie (BCM). |
| K | 30 | Systém proti zablokování;
Program elektronické stabilizace. |
| L | 30 | Stříkací systém světlometů |
| M | 60 | Systém asistence řízení elektrický. |
| Relé | ||
| R1 | Denní světlo | |
| R2 | Klaksón | |

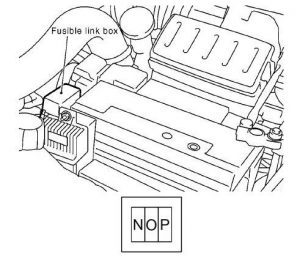

Pojistková skříňka (K9K)
| Nr | Ampér [A] | Popis |
| N | 80 | Rychloohřev PTC |
| O | 60 | Systém Quick Glow |
| P. | 80 | Rychloohřev PTC |
Podpora pojistky pojistka
| Číslo | Ampér [A] | Popis |
| A | 80 | CR:
systém nabíjení, systém startování, pojistky „B“, „C“ |
| 140 | HR:
systém nabíjení, systém startování, pojistky „B“, „C“ |
|
| 250 | K9K:
Systém nabíjení, pojistky „B“, „C“, „N“, „O“, „P“ |
|
| B | 80 | CR, K9K:
Pojistky: „35“, „36“, „37“, „38“, „F“, „G“, „H“, „I“, „J“, „K“, „L“, „M“ |
| 100 | HR:
Pojistky: „35“, „36“, „37“, „38“, „F“, „G“, „H“, „I“, „J“, „K“, „L“, „M“ |
|
| C | 80 | Relé vysoké úrovně světlometu RH (pojistka „43“);
Relé vysoké úrovně světlometu LH (pojistka „44“); Relé zadního světla (pojistky „45“, „46“); Relé nízké úrovně světlometu (pojistky „49“, „50“); Relé předních mlhových světlometů (pojistka „65“); Pojistky „48“, „51“. |
| D | 60 | Relé zapalování
(hlavní relé stěrače předního skla, relé vysoké/nízké stěrače předního skla, „57“ (CR, HR), „58“, „59“, „60“, „63“ (CR, HR), „64“ (CR , HR)), Relé čerpadla paliva (CR, HR); Pojistky „55“, „56“, „61“, „62“. |
| E | 80 | Relé příslušenství (pojistky „18“, „19“, „20“),
relé motoru ventilátoru Pojistky „15“, „16“, „17“, „1“, „2“, „3“, „4“. Pojistky „5“, „6“, „7“, „8“, „9“, „12“, „14“ |
| Benzín:
1,4 l – CR14DE, 1,; l – HR16DE; Nafta: 1,5 l – K9K. |
||
Nissan Note (2013-2018) – schéma pojistky
Rok výroby: 2013, 2014, 2015, 2016, 2017, 2018.
Pojistka zapalovače cigaret (zásuvka napájení) v Nissan Note (2013-2018) je pojistka 15 v pojistkové skříňce.
Pojistková skříňka kabiny
| Číslo | Ampér [A] | Popis |
| 1 | – | – |
| 2 | – | – |
| 3 | 10 | Rezervní lampa;
BCM (modul řízení karoserie); Základní audio systém; Systém kontroly brzd; Systém nabíjení; Systém kontroly CVT; Systém denního svícení; Audio systém displeje; Systém kontroly motoru; Přední mlhové světlo; Světlomet; Osvětlení; Inteligentní systém klíčů; Funkce startování motoru; Odometer; Systém navigace; NVIS; Parkovací světla; Světla evidenčního čísla; Systém distribuce napájení; Systém kontroly airbagu SRS; Systém kontroly řízení; Systém monitorování tlaku v pneumatikách; Směrovky a varovná světla; Systém akustického varování. |
| 4 | – | – |
| 5 | 10 | BCM (modul řízení karoserie);
Systém blokování převodovky CVT; Systém kontroly motoru; Elektronická kontrola; Systém asistence řízení; Audio systém displeje; Manuální nastavení světlometů; Systém distribuce napájení; Odmlžovač zadního okna; Systém navigace; Systém kontroly řízení. |
| 6 | 10 | Systém stěračů a ostřikovačů;
BCM (modul řízení karoserie); Systém distribuce napájení. |
| 7 | 10 | Systém kontroly airbagu
SRS; Systém distribuce napájení. |
| 8 | 10 | Základní audio systém,
BCM (modul řízení karoserie), systém kontroly brzd, systém kontroly CVT, systém denního svícení, audio systém displeje, systém kontroly motoru, systém elektronické asistence řízení, přední mlhové světlo, světlomet, osvětlení, inteligentní systém klíčů; Funkce startování motoru, odometer, systém navigace, NVIS, parkovací světla, osvětlení evidenčního čísla a zadní světla, systém uzamykání dveří, systém kontroly airbagu SRS, systém monitorování tlaku v pneumatikách, směrovky a varovná světla, systém akustického varování, systém bezpečnosti vozidla. |
| 9 | 20 | – |
| 10 | 10 | BCM (modul řízení karoserie),
inteligentní systém klíčů; funkce startování motoru, NVIS, systém distribuce napájení, systém startování |
| 11 | 20 | Odmlžovač zadního okna,
BCM (modul řízení karoserie) |
| 12 | 10 | Vnitřní osvětlení;
Osvětlení; BCM (modul řízení karoserie); Systém denního svícení; Přední mlhové světlo; Světlomet; Systém manuálního nastavení světlometů; Inteligentní systém klíčů; Funkce startování motoru; NVIS; Systém ovládání oken; Systém distribuce napájení; Parkovací světla; Světla evidenčního čísla a zadní světla; Systém uzamykání dveří, Odmlžovač zadního okna; Směrovky a varovná světla; Systém akustického varování; Systém bezpečnosti vozidla. |
| 13 | – | – |
| 14 | – | – |
| 15 | 20 | Napájecí zásuvka (zapalovač cigaret);
Systém distribuce napájení. |
| 16 | – | – |
| 17 | 10 | Audio systém a displej,
zpětné zrcátko, systém distribuce napájení |
| 18 | 10 | Základní audio systém;
BCM (modul řízení karoserie); Odometer; Systém audio s displejem; Systém distribuce napájení; Systém navigace. |
| 19 | – | – |
| 20 | 15 | Klimatizace |
| 21 | 10 | Klimatizace |
| 22 | 15 | Klimatizace |
| Relé | ||
| R1 | Příslušenství | |
| R2 | Zapalování 2 | |
| R3 | Ventilátor | |

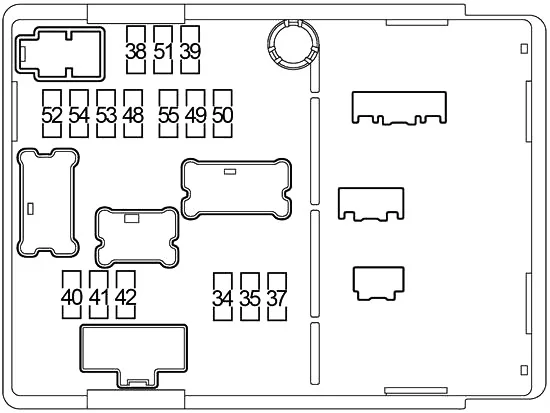

Pojistková skříňka motorového prostoru
| Číslo | Ampér [A] | Popis |
| 34 | 10 | Světlomety (potkávací světla) |
| 35 | 10 | Světlomety (potkávací světla) |
| 37 | 10 | Relé zadních světel,
parkovací světla, světla evidenčního čísla, motor pro nastavení světlometů – manuální, systém denních světel |
| 38 | – | – |
| 39 | 30 | Systém stěračů a předních ostřikovačů |
| 40 | 15 | Světlomety (potkávací světla) |
| 41 | 15 | Světlomety (potkávací světla) |
| 42 | 10 | Relé klimatizace |
| 48 | 15 | Relé čerpadla paliva |
| 49 | 10 | Náhradní žárovka;
BCM (modul řízení karoserie); Systém řízení CVT; Systém řízení motoru; Inteligentní systém klíčů; Funkce startování motoru; NVIS; Systém distribuce energie; Systém navigace; Systém startování. |
| 50 | 10 | Systém řízení brzdy |
| 51 | 10 | Systém řízení motoru |
| 52 | 15 | Relé motoru řízení
klapky. |
| 53 | 20 | Relé ECM;
Systém řízení motoru; NVIS. |
| 54 | 15 | Systém řízení motoru |
| 55 | 10 | Systém řízení motoru |
Pojistková skříňka dodatečná v motorovém prostoru
| Č. | Ampér [A] | Popis |
| 23 | – | – |
| 24 | 10 | Systém nabíjení;
Klaksón; Inteligentní systém klíčů; Systém bezpečnosti vozidla. |
| 25 | 10 | Systém řízení CVT |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | 15 | Základní audio systém |
| 20 | Kromě základního zvuku:
Audio systém a displej; Systém navigace. |
|
| 30 | 10 | BCM (modul řízení karoserie);
Systém řízení brzdy; Systém řízení motoru; Inteligentní systém klíčů; Funkce startování motoru; NVIS; Systém distribuce napájení; Brzdové světlo; Systém akustického varování. |
| 31 | 15 | Přední mlhové světlo |
| F | 40 | M / T:
Relé nízkého výkonu chladiče ventilátoru; Relé vysokého výkonu chladiče ventilátoru. |
| 50 | CVT:
Relé nízkého výkonu chladiče ventilátoru; Relé vysokého výkonu chladiče ventilátoru. |
|
| G | 40 | BCM (modul řízení karoserie);
Systém denního svícení; Přední mlhové světlo; Přední stěrač a systém ostřikovačů; Světlomet; Systém manuálního nastavení světlometů; Osvětlení; Vnitřní osvětlení; Inteligentní systém klíče; Funkce startování motoru; NVIS; Parkovací světla; SPZ a zadní světla; Systém elektrických oken; Systém zamykání dveří; Systém bezklíčového otevírání na dálku; Ohřívač zadního okna; Systém ostřikovače zadního stěrače; Směrovky a varovná světla; Systém bezpečnosti vozidla; Systém akustického varování. |
| H | 40 | Systém startování;
Relé zapalování (pojistky „3“, „5“, „6“, „7“); BCM (modul řízení karoserie); Inteligentní klíč; Funkce startování motoru; NVIS; Pojistka „18“. |
| I | 40 | – |
| J | 60 | Systém elektronické asistence řízení. |
| K. | – | – |
| L | 30 | Systém řízení brzdy |
| M | 30 | – |
Připojení pojistky
| Nr | Ampér [A] | Popis |
| A | 120 | Generátor, pojistky „D“, „E“ |
| B | 60 | Relé startování 1
(relé stěrače předního, relé vysokého výkonu chladiče ventilátoru, relé nízkého výkonu chladiče ventilátoru, relé klimatizace, pojistka „48“); Pojistky „52“, „53“. |
| C | 80 | Příslušenství 1 relé
(pojistky „15“, „17“); Relé ventilátoru (pojistky „20“, „21“, „22“); Pojistky „8“, „10“, „11“, „12“. |
| D | 100 | Pojistky:
„24“, „25“, „29“, „30“, „31“, „F“, „G“, „H“, „J“, „L“, „M“. |
| E | 80 | Relé vysokého výkonu světlometu
(pojistky „34“, „35“); Relé nízkého výkonu světlometu (pojistky „40“, „41“); Pojistky „37“, „39“, „42“. |
