Schéma pojistek a relé – Nissan Cube AZ10

Týká se vozidel vyrobených v letech:

1998, 1999, 2000, 2001, 2002 a 2003.

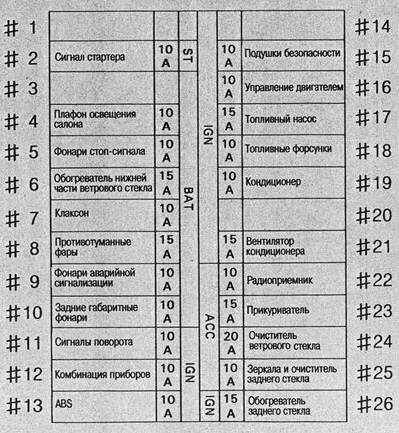

Kabina

Popis

První sloupec
10A je „signál startování“.
15A – „síť 100B“
10A – „ovládání oken“
10A – „světlo v kabině“
10A – „brzdy“
15A – „vyhřívání stěračů“
10A – „klakson“
15A – „mlhové světlo“
10A – „nouzová světla“
10A – „světla pro couvání“
10A – „směrovky“
10A – „přístrojová deska“
10A – „ABS“

Druhý sloupec
10A – „převodovka“
10A – „airbag“
10A – „ECU“
15A – „palivové čerpadlo“
10A – „vstřikovač“
10A – „klimatizace“
prázdný řádek
15A – „ventilátory“
10A – „rádiomagnetofon“
15A – „elektrické zásuvky, zapalovač cigaret“
20A – „stěrače“
10A – „zrcátko, zadní stěrač“
15A – „vyhřívání (sklo)“

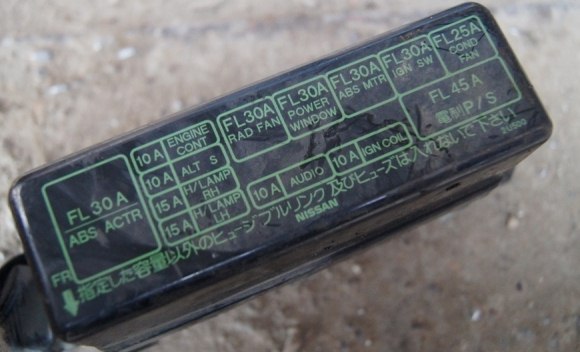

Motorový prostor

• 30A ABS
• Motor 10A
• Generátor 10A
• 15A Světlomety (pravá strana)
• 15A Světlomety (levá strana)
• Elektrický ventilátor 30A
• Elektrické ovládání oken 30A
• 30A ABS
• Audio systém 10A
• Vstřikovací systém 10A
• Vstřikovací systém 30A
• Ventilátor klimatizace 25A
• 45A Posilovač řízení.

Zkontrolujte přiřazení svých pojistek s aktuálním popisem na krytu pojistkové skříňky.

O Nissan Cube AZ10 (1998-2003)

Nissan Cube AZ10, vyráběný v letech 1998 až 2003, je kompaktní vozidlo, které se vyznačuje svým jedinečným a stylovým designem. Tento model byl oblíbený zejména pro svou prostornost a praktičnost, což ho činilo ideálním pro městské prostředí. Nissan Cube AZ10 byl vybaven různými motorizacemi, mezi které patřily benzínové motory s objemem 1,3 až 1,5 litru. Díky svým kompaktním rozměrům a efektivnímu využití prostoru byl tento model oblíbený mezi mladými řidiči a rodinami, které hledaly spolehlivé a ekonomické vozidlo.

Schéma pojistkové skříňky Nissan Cube AZ10

Tato stránka zobrazuje schéma pojistkové skříňky pro Nissan Cube AZ10, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se v tomto modelu obvykle nachází pod přístrojovou deskou nebo v motorovém prostoru. Schémata obsahují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem, který zajišťuje bezpečnost a spolehlivost vozidla, a proto je důležité mít přehled o její konfiguraci a správném použití.
