Nissan Navara D40 (2004-2015) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Nissan Navara D40 (2004–2015), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Nissan Navara D40
Týká se vozidel vyrobených v letech:
2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

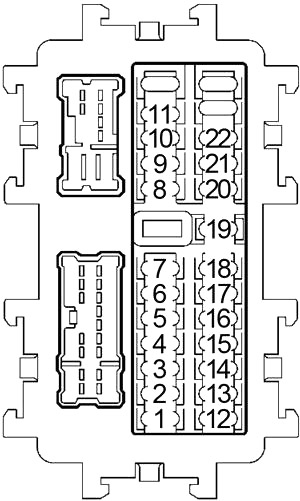

Pojistková skříňka v kabině
Panel pojistek se nachází za krytem v odkládací schránce. Otevři odkládací schránku a zatáhni za kryt pojistkové skříňky, abys ho odstranil.

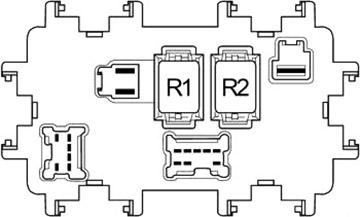

Zadní strana
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 10 | BCM (modul řízení karoserie), ECM (modul řízení motoru) |
| 2 | – | – |
| 3 | 10 | Jednotka řízení diferenciálu, spínač režimu uzamčení diferenciálu |
| 4 | 10 | Audio, BCM (modul řízení karoserie), satelitní rádio tuner |
| 5 | 20 | 2010-2014: Zásuvka napájení |
| 15 | 2004-2009: Zásuvka napájení konzoly | |
| 6 | 10 | Spínač dálkového ovládání vnějších zrcátek |
| 7 | 15 | 2004-2009: Zásuvka napájení přední horní |
| 8 | 10 | Ovládání předního vzduchu, relé motoru předního ventilátoru |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 12 | 10 | Spínač brzdy ASCD, relé vyhřívaného sedadla, konektor datového propojení, spínač brzdového světla, sonarový systém, systém automatické kontroly převodovky, audio |
| 13 | 10 | Jednotka diagnostického senzoru airbagů, řídicí jednotka systému klasifikace cestujících |
| 14 | 10 | Kombinovaný měřič, automatické zrcadlo proti oslnění |
| 15 | 10 | Kombinovaný spínač |
| 16 | 10 | Relé vyhřívaného sedadla |
| 17 | 15 | Audio zesilovač, satelitní rádiový tuner |
| 18 | 10 | BCM (modul řízení karoserie), relé světel pro náklad, přední osvětlení místnosti/mapy, osvětlení zámku zapalování, osvětlení místnosti v 2. řadě, systém kontroly brzd, pohon všech kol |
| 19 | 10 | Automatické zrcadlo proti oslnění, kombinovaný měřič, konektor datového propojení, řídicí jednotka uzamčení diferenciálu, kontrola předního vzduchu, systém monitorování tlaku pneumatik |
| 20 | 10 | Relé brzdového světla, spínač brzdového světla |
| 21 | 10 | Senzor úhlu řízení, řídicí jednotka přenosu, BCM (modul řízení karoserie), vnitřní osvětlení místnosti, systém elektrického uzamykání, NVIS, bezpečnostní systém vozidla |
| 22 | 10 | Jednotka automatické převodovky |
| R1 | – | |
| R2 | Příslušenství | |
Pojistková skříňka motorového prostoru №1
Odstraňte kryt pojistkové skříňky stisknutím háčku a zvednutím krytu.

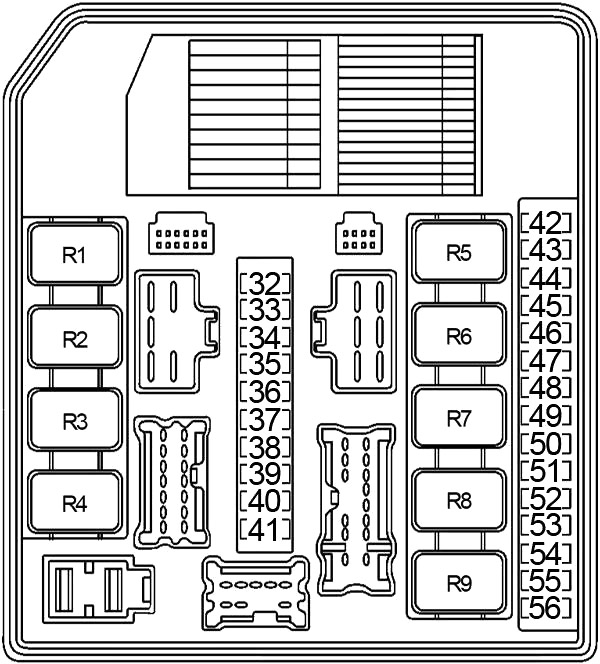

Schéma 2004-2010
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 32 | 10 | Relé přívěsu 2 |
| 33 | – | – |
| 34 | 10 | Světlomet RH (horní) |
| 35 | 10 | Levý světlomet (horní) |
| 36 | 10 | Přední kombinovaná světla |
| 37 | 10 | Kombinovaná zadní světla, světla evidenčního čísla, podsvícení spínačů, relé přívěsu 1 |
| 38 | 10 | Relé světla couvání (automatická převodovka), relé přívěsu 2 |
| 39 | 30 | Relé předních stěračů |
| 40 | 15 | Světlomet LH (nízký), relé denního svícení 2 |
| 41 | 15 | Světlomet RH (nízký) |
| 42 | 10 | Relé klimatizace |
| 43 | 15 | Relé vyhřívaného zrcátka |
| 44 | – | – |
| 45 | 10 | Relé denního svícení 1 |
| 46 | 15 | Relé odvlhčovače zadního okna |
| 47 | 15 | Relé odvlhčovače zadního okna |
| 48 | 15 | Relé čerpadla paliva |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 49 | 10 | Jednotka automatické převodovky, spínač zámku spojky, spínač zrušení zámku, relé zrušení zámku spojky 2 |
| 50 | 10 | ABS, senzor úhlu řízení |
| 51 | 10 | Relé světla couvání (automatická převodovka), spínač světla couvání (manuální převodovka) |
| 52 | 20 | Relé motoru ovládání klapky |
| 53 | 20 | Modul řízení motoru (ECM), relé ECM, zesilovač antény NATS |
| 54 | 10 | Senzor průtoku vzduchu, senzor ohřívaného kyslíku |
| 55 | 15 | Vstřikovače |
| 56 | 20 | Přední mlhová světla |
| R1 | Odvlhčovač zadního okna | |
| R2 | Modul řízení motoru (ECM) | |
| R3 | Světlo s nízkým výkonem | |
| R4 | Přední mlhové světlo | |
| R5 | Startování | |
| R6 | Vyhřívané zrcátko | |
| R7 | Chladicí ventilátor (vysoký) | |
| R8 | Chladicí ventilátor (nízký) | |
| R9 | Zapalování | |

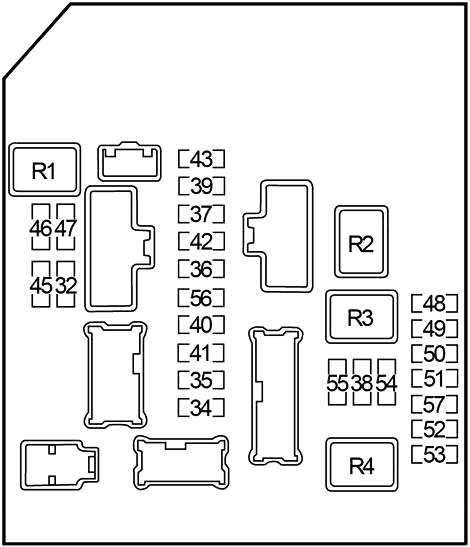

Schéma 2010-2014
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 32 | 10 | Přívěs |
| 33 | – | – |
| 34 | 10 | Pravý světlomet (horní), systém automatického osvětlení, systém bezpečnosti vozidla |
| 35 | 10 | Levý světlomet (horní), systém automatického osvětlení, systém bezpečnosti vozidla |
| 36 | 10 | Kombinovaná přední světla |
| 37 | 10 | Kombinovaná zadní světla, osvětlení evidenčního čísla, podsvícení spínačů |
| 38 | 10 | Relé světla couvání (automatická převodovka), přívěs |
| 39 | 30 | Relé předních stěračů |
| 40 | 15 | Levý světlomet (nízký), relé denního světla 2, systém automatického osvětlení, systém bezpečnosti vozidla |
| 41 | 15 | Pravý světlomet (nízký), systém automatického osvětlení, systém bezpečnosti vozidla |
| 42 | 10 | Relé klimatizace |
| 43 | 15 | Relé vyhřívání zrcátka |
| 44 | – | – |
| 45 | 10 | Relé denního světla 1 |
| 46 | 15 | Relé odvlhčovače zadního okna |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 47 | 15 | Relé odvlhčovače zadního okna |
| 48 | 15 | Relé čerpadla paliva |
| 49 | 10 | Jednotka automatické převodovky, spínač blokování spojky, spínač zrušení blokování, relé zrušení blokování spojky 2 |
| 50 | 10 | ABS |
| 51 | 10 | Relé světla couvání (automatická převodovka), spínač světla couvání (manuální převodovka), sonarový systém, audio |
| 52 | 20 | Relé motoru ovládání škrticí klapky |
| 53 | 20 | Modul řízení motoru (ECM), relé ECM, NVIS |
| 54 | 15 | Senzor průtoku vzduchu, vyhřívaný kyslíkový senzor |
| 55 | 15 | Vstřikovače |
| 56 | 20 | Přední mlhová světla |
| 57 | – | – |
| R1 | Odvlhčovač zadního okna | |
| R2 | Chladicí ventilátor (nízký) | |
| R3 | Chladicí ventilátor (vysoký) | |
| R4 | Zapalování | |

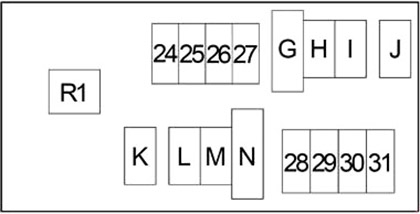

Pojistková skříňka motorového prostoru №2
Odstraňte kryt pojistkové skříňky stisknutím háčku a zvednutím krytu.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 24 | 15 | Relé motoru předního ventilátoru |
| 25 | 10 | Spínač klíče |
| 26 | 20 | Zásuvka předního dolního napájení |
| 27 | 15 | Relé motoru předního ventilátoru |
| 28 | – | – |
| 29 | 20 | Audio |
| 30 | 15 | Generátor, relé klaksonu |
| 31 | – | – |
| g | 50 | BCM (modul řízení karoserie), automatický spínač 2 |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| h | 30 | Elektrická brzda (přívěs) |
| i | 40 | Relé ventilátoru chlazení, relé vyhřívaného zrcátka |
| J | 40 | Spínač zapalování, relé odpojení přenosu 1 a relé 2 |
| K | – | – |
| L | 30 | 2006-2014: ABS |
| 40 | 2004-2005: ABS | |
| m | 30 | Relé přívěsu |
| n | 40 | 2006-2014: ABS |
| 30 | 2004-2005: ABS | |
| R1 | Klakson | |
O Nissan Navara D40 (2004-2015)
Nissan Navara D40, vyráběný v letech 2004 až 2015, je robustní a spolehlivý pick-up, který se stal oblíbeným mezi řidiči hledajícími kombinaci výkonu a praktičnosti. Tento model nabízí různé motorizace, včetně dieselových a benzínových motorů, které jsou známé svou efektivitou a výkonem. Navara D40 je vybavena pokročilými technologiemi a komfortními prvky, které zvyšují komfort jízdy a bezpečnost. Jeho prostorná kabina a velká ložná plocha z něj dělají ideálního společníka pro práci i volný čas.
Schéma pojistkové skříňky Nissan Navara D40
Tato stránka zobrazuje schéma pojistkové skříňky pro Nissan Navara D40, která je nezbytná pro správnou údržbu a opravy vozidla. Typická umístění pojistkových skříněk v tomto modelu zahrnují prostor pod kapotou a interiér vozidla, obvykle v blízkosti palubní desky. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím obsahu a správně ji udržovat.
