Nissan Xterra (1999-2004) – pojistková skříňka
Nissan Xterra (1999-2004) – schéma pojistek
Rok výroby: 1999, 2000, 2001, 2002, 2003, 2004.
Pojistka zapalovače cigaret (zásuvka napájení) v Nissan Xterra (1999-2004) je pojistka 23 v pojistkové skříňce.
Pojistková skříňka motorového prostoru
| Č. br |
Amp [A] | Popis |
| 29 | 7.5 | Relé klimatizace;
Řídicí jednotka denních světel (’03 -’04); Termický zesilovač (’99 -’00); Spínač klimatizace (’99 -’00). |
| 30 | – | – |
| 31 | 20 | 03-04:
Přídavný zdroj napájení |
| 7.5 | ’99 -’00:
Relé signálu alarmu; Relé žárovky alarmu. |
|
| 32 | 15 | 01-04:
Relé klaksonu |
| 10 | ’99 -’00:
Relé klaksonu |
|
| 33 | 20 | 02-04:
Audio zesilovač |
| 34 | 15 | 02-04:
Zásuvka napájení vzadu |
| 35 | 7.5 | Relé klimatizace |
| 36 | 7.5 | Generátor |
| 37 | 15 | Světlomet vpravo;
Spínač světel; Řídicí jednotka denních světel; Relé žárovky bezpečnosti vozidla. |
| 38 | 15 | Světlomet vlevo;
Spínač světel; Řídicí jednotka denních světel; Relé žárovky bezpečnosti vozidla; Směrovka dálkových světel. |
| 39 | 15 | Spínač světel |
| 40 | 15 | Relé předních mlhových světlometů |
| 41 | 15 | Audio |
| 42 | 20 | Zásuvka napájení vpředu |
| 43 | – | – |
| 44 | – | – |
| a | 80 | KA24DE:
Generátor; Relé zapalování (pojistka: “2”, “5”, “6”, “8”, “10”, “11”, “12”, “15”); Pojistka: “F”, “G”, “17”, “22”, “25”, “26”, “27”, “28”, “31”, “32”, “33”, “34”, “35”, “36” |
| 120 | ’03 -’04 (VG33E, VG33ER):
Generátor; Pojistka: “F”, “G”, “J”, “31”, “32”, “33”, “34”, “35”, “36” |
|
| 100 | ’99 -’02 (VG33E, VG33ER):
Generátor; Pojistka: “F”, “G”, “J”, “31”, “32”, “35”, “36” |
|
| b | 80 | Relé příslušenství
(pojistka: “18”, “20”, “23”); Relé ventilátoru (pojistka: “19”, “24”). |
| c | 40 | KA24DE (’03 -’04):
ABS |
| 30 | ABS | |
| d | 40 | ABS |
| e | 40 | Klíč zapalování |
| f | 30 | ’03 -’04 KA24DE:
SECU; Relé ovládání oken. |
| 40 | ’99 -’04:
SECU; Relé elektrického okna |
|
| g | 20 | 03-04:
Přídavný napájecí zdroj |
| 20 | Relé chladicího ventilátoru | |
| h. | – | – |
| i | – | – |
| 80 | VG33E, VG33ER:
Relé zapalování (pojistka: “2”, “5”, “6”, “8”, “10”, “11”, “12”, “15”); Pojistka: “31”, “32”, “33”, “35”, “36”. |

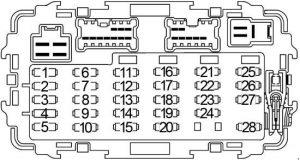

Pojistková skříňka prostoru pro cestující
| Číslo |
Amperi [A] |
Popis |
| 1 | 15 | Relé čerpadla paliva |
| 2 | 7.5 | Spínač nouzového zastavení |
| 3 | 10 | Vstřikovače |
| 4 | – | – |
| 5 | 10 | 01-04:
Spínač brzdy ASCD (spínač brzdy s blokováním převodovky); Relé bezpečnosti vozidla; SECU; Řídicí jednotka ASCD; Modul upozornění; Relé odvlhčovače zadního okna; Časovač odvlhčovače zadního okna; Systém upozornění na nízký tlak pneumatik; Řídicí jednotka denních světel; Modul řízení udržování akcelerace (KA24DE + automatická převodovka). |
| 7.5 | ’99 -’00:
Spínač brzdy ASCD (spínač brzdy s blokováním převodovky); Relé alarmu proti krádeži; SECU; Hlavní spínač ASCD; Zvonění upozornění; Relé elektrického okna; Řídicí jednotka denních světel. |
|
| 6 | 20 | Motor předního stěrače;
Motor předního ostřikovače; Spínač předního stěrače. |
| 7 | 7.5 | Modul řízení motoru (ECM);
Řídicí jednotka denních světel. |
| 8 | 10 | ABS;
Spínač tlaku. |
| 9 | 10 | Modul diagnostického senzoru airbagu |
| 10 | 10 | Motor zadního stěrače;
Motor zadního ostřikovače. |
| 11 | 10 | Kompozitní počítadlo kilometrů;
Relé blokování spojky; Spínač 4WD; Spínač rezervní lampy; Spínač polohy neutrál převodu; Převodník CAN; Senzor úhlu řízení; Kompas a teploměr; Konektor datového rozhraní. |
| 12 | 10 | Spínač polohy parkování a neutrál;
Modul řízení převodovky (TCM). |
| 13 | 10 | Modul řízení motoru (ECM);
Elektromagnetický ventil EGRC; Ventil pro kontrolu odtlaku absorbéru EVAP; Bypass ventil podtlakového uzávěru; Elektromagnetický ventil pro kontrolu bypass ventilu kompresoru s přeplňováním; |
| 14 | 15 | Senzor kyslíku s vyhříváním |
| 15 | 10 | Ventil IACV-AAC;
Senzor polohy škrtící klapky. |
| 16 | – | – |
| 17 | 10 | Spínač nouzového zastavení;
Relé dálkového ovládání (’99 -’00). |
| 18 | 10 | Audio;
Spínač bočního zrcátka; Relé napájecí zásuvky (’99 -’01). |
| 19 | 15 | Motor ventilátoru |
| 20 | 7.5 | Systém varování o nízkém tlaku pneumatik (’03 -’04);
SECU. |
| 21 | 15 | ’99 -’01:
Relé odvlhčovače zadního okna |
| 22 | 20 | Spínač světel brzd;
Jednotka řízení přívěsu. |
| 23 | 15 | Zapalovač cigaret |
| 24 | 15 | Motor ventilátoru |
| 25 | 15 | ’99 -’01:
Zadní okno; Relé odvlhčovače zadního okna. |
| 20 | 02-04:
Relé odvlhčovače zadního okna |
|
| 26 | 7.5 | Konvertor datového rozhraní;
Mapa světla; Vnitřní osvětlení; Systém varování o nízkém tlaku pneumatik (’03 -’04). |
| 27 | 10 | Modul řízení motoru (ECM);
Relé ECM (relé ECCS). |
| 28 | 7.5 | Kombinovaný metr;
Spínač klíče; Žárovka indikátoru bezpečnosti; SECU; Modul řízení převodovky (TCM). |

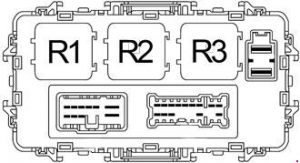

| Nr |
Relé |
| R1 | Příslušenství |
| R2 | Ventilátor |
| R3 | Startování |

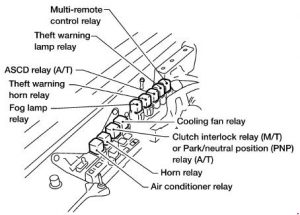

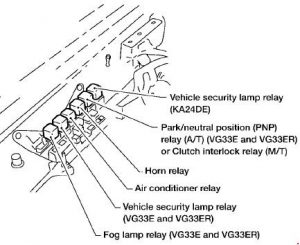

Relé motorového prostoru
’99 -’01
’02 -’04
O Nissan Xterra (1999-2004)
Nissan Xterra, vyráběný v letech 1999 až 2004, je robustní SUV, které si získalo popularitu díky své odolnosti a schopnosti zvládnout různé terénní podmínky. Tento model byl navržen s důrazem na praktičnost a spolehlivost, což ho činí ideálním pro dobrodružné výpravy i každodenní použití. Nissan Xterra byl dostupný s různými motorizacemi, včetně čtyřválcových a šestiválcových motorů, které poskytovaly dostatečný výkon pro jízdu na silnicích i mimo ně. Interiér vozidla byl prostorný a nabízel množství úložného prostoru, což ocení zejména rodiny a aktivní jednotlivci.
Schéma pojistkové skříňky Nissan Xterra
Tato stránka zobrazuje schéma pojistkové skříňky pro Nissan Xterra, která je nezbytná pro správnou údržbu elektrického systému vozidla. Pojistková skříňka se v tomto modelu obvykle nachází pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci.
