Nissan X-Trail T30 (2001-2007) – pojistková skříňka

Nissan X-Trail T30 – schéma pojistek

Rok výroby: 2001, 2002, 2003, 2004, 2005, 2006 a 2007.

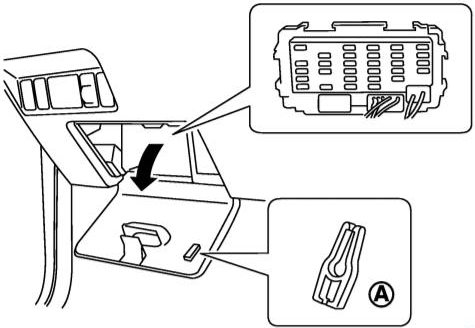

Kabina

Nachází se v dolní části palubní desky. Pro přístup otevřete ochranný kryt.

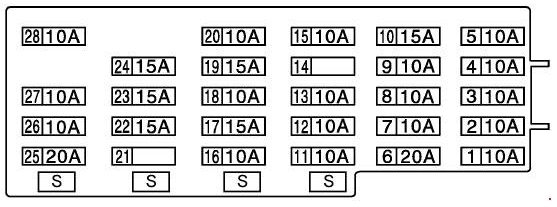

Popis (typ 1)

1	10A palivové čerpadlo
2	10A směrová světla
3	10A řídicí jednotka motoru
4	10A audio systém, navigační systém
5	Diagnostický konektor 10A, řídicí jednotka převodovky, centrální zamykání, systém proti krádeži, elektrické ovládání oken, vyhřívané zadní sklo, vnitřní osvětlení, otevírací střecha, výstražná zařízení a směrová světla, navigační systém
6	20A stěrač a přední ostřikovač skla
7	10A řídicí jednotka motoru, řídicí jednotka denního svícení
8	10A ABS/ESP, systém kontroly trakce 4WD
9	10ASRS
10	15A palivové čerpadlo, řídicí jednotka motoru
11	10A řídicí jednotka motoru, řídicí jednotka převodovky, ABS/ESP, systém kontroly trakce 4WD, SRS, přístrojová deska, ostřikovače světlometů / trysky
12	10A řídicí jednotka převodovky, couvací světla, navigační systém
13	10A řídicí jednotka motoru
14	10A vyhřívaná sedadla

15	10A Klimatizace/topení
16	10A Stěrač a zadní ostřikovač oken
17	15A Zapalovač, konektor dodatečného napájení
18	Zapalovač 10A, konektor dodatečného napájení
19	15A Klimatizace/topení
20	10A Napájení zrcátek
21	Nepoužívá se
22	15A Spínač brzdových světel, řídicí jednotka převodovky, ABS, systém kontroly trakce 4WD
23	Zapalovač 15A, konektor napájení příslušenství
24	15A Klimatizace/topení
25	20A Řídicí jednotka motoru, vyhřívané zadní okno
26	10A Vnitřní světla
27	10A Vyhřívané zadní okno
28	10A Řídicí jednotka motoru, řídicí jednotka převodovky, centrální zamykání, systém proti krádeži, vyhřívané zadní okno, vnitřní osvětlení, otevírací střecha, výstražná zařízení a směrová světla
S	Náhradní pojistky

Popis (typ 2)

1. Vyhřívané sedadlo – vyhřívaná sedadla
2. Směrovka – směrovka
3. Injektor – injektory motoru QR, ECM
4. AUDIO – audio systém (s možností přepínání napájení)
5. Elektronické komponenty – diagnostický konektor, blokování páky automatické převodovky X-Trail, relé ovládání oken, blok TIME CONTROL (ovládání centrálního zamykání, otevíratelná střecha, zpoždění vnitřního osvětlení, vyhřívání zadního okna, atd.)
6. FR WIPER – Stěrač a ostřikovač čelního skla
7. Signál startování – Signál startování, denní světla a YD ECU (dosud) a motory Nissan QR do srpna 2003.
8. 4 WD ABS – Možnost připojit napájení k jednotce řízení ABS, ESP, 4WD.
9. AIR BAG – airbag
10. Palivové čerpadlo – palivové čerpadlo (motor QR), čerpadlo na přenos paliva (motor diesel YD)
11.  Přístrojová deska, relé časovače relé ostřikovače světlometů
12.  Světlo couvání, systém řízení automatické převodovky
13. Kontrola motoru – vyhřívané lambda sondy, relé ventilátorů, relé blokování startování (X-Trail s automatickou převodovkou)
14. Rezerva
15. AIR CON – Klimatizace, relé a spojka pro aktivaci kompresoru klimatizace
16. RR WIPER – Produkt pro ostřikovač zadního skla
17. Zapalovač – zapalovač
18. Zapalovač CIG – Relé zapalovače
19. Motor ventilátoru
20. Elektrická zrcátka
21. Rezerva
22. Světlo brzdového světla, signál kontroly brzdy pro ABS, ESP, jednotku řízení motoru
23. Lisovaný napájecí blok — Elektrické zásuvky (v odkládací schránce řidiče a v zavazadlovém prostoru)
24. Motor ventilátoru – Motor ventilátoru pro vnitřní topení
25. Vyhřívání zadního okna
26. Světla vnitřního osvětlení, včetně zavazadlového prostoru, mapová světla a osvětlení dveří
27. Vyhřívaná zrcátka
28. Elektronické komponenty – Pevné napájení přístrojové desky, časovač, hodiny, klimatizace, dálkové ovládání dveří

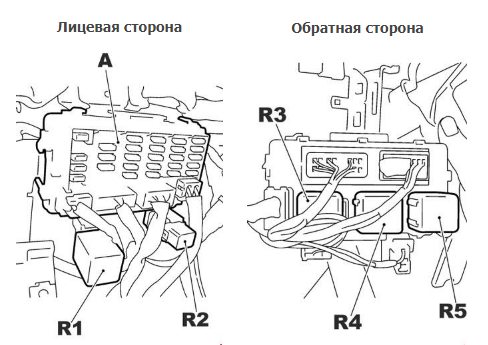

Relé

Popis

• R1 – relé PTC
• R2 – Relé elektrického okna
• R3 – Relé zapalování
• R4 – Relé ventilátoru topení
• R5 – Pomocné relé

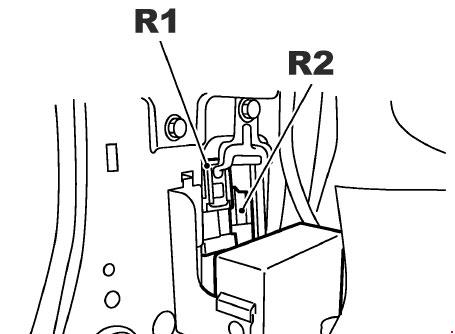

Kromě toho mohou být některá relé umístěna v předním sloupku u nohou řidiče (R1 – vyhřívané zadní okno/zrcátka, R2 – Relé palivového čerpadla)

Motorový prostor

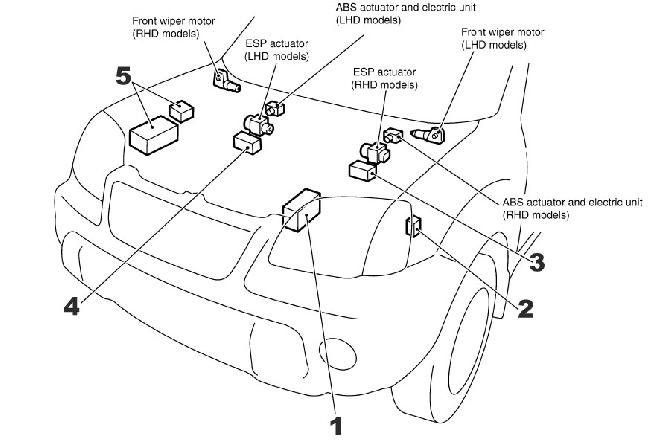

Rozložení

1. Pojistková skříňka (blízko baterie)
2. Relé žhavicích svíček
3. Pojistková skříňka ESP (vozidla s volantem vpravo)
4. Pojistková skříňka ESP (vozidla s volantem vlevo)
5. Bloky relé (hlavní a doplňkové)

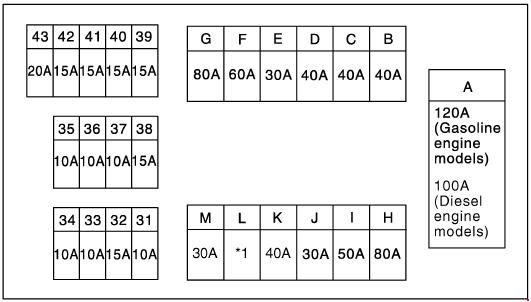

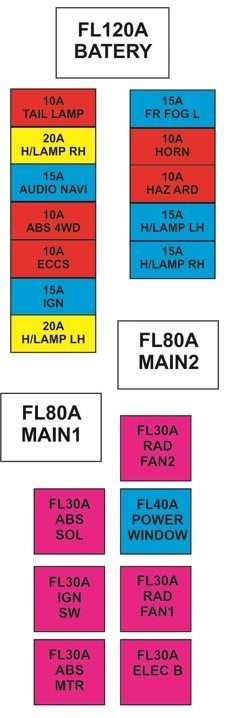

Pojistková skříňka

1

2

Popis

A	100 / 120A Alternátor, pojistková skříňka v motorovém prostoru (pojistky: č. B až G, 39 až 43)
b	40A Centrální zamykání, ovládání oken, otevírací střecha, elektrická sedadla
C	Ventilátor chlazení 40A
D	Ventilátor chlazení 40A
E	30A Ostřikovače a stěrače světlometů
F	Žhavicí svíčky 60A
G	80A Pojistková skříňka v kabině
H	80A Systém klimatizace/vytápění, pojistková skříňka kabina (pojistky: č. 18, 20, 23)
I	50A Program stability vozidla (ESP)
J	30A Klíč zapalování
K	40A ABS
L	30/40A ABS, ESP (30A s ESP, 40A bez ESP)
M	–

31	10A Vnější světla, ostřikovače a stěrače světlometů, výstražná zařízení a směrová světla
32	15A audio systém, navigační systém, telefon
33	10A Řídicí jednotka motoru, systém proti krádeži
34	Generátor 10A, systém proti krádeži
35	15A Směrová světla
36	10A Zadní mlhové světlo
37	10A ABS, systém kontroly trakce (4WD)
38	–
39	15A Řídicí jednotka motoru
40	15A Řídicí jednotka motoru, vnější světla
41	15A Vnější světla, mlhová světla
42	15A Mlhová světla
43	20A Řídicí jednotka motoru, systém proti krádeži

Pojistková skříňka

Popis

• R1 Relé lampy
• R2 Relé denní světla, levé (s denními světly)
• R3 Relé denní světla, pravé (s denními světly)
• Relé zadní mlhové světlo R4
• R5 Relé přední mlhová světla
• R6 Relé blokování startování („P“ / „N“)
• Relé R7 A/C
• Relé klakson R8
• R9 Relé chladicí ventilátor 1
• R10 Relé kontrola škrticí klapky
• R11 Relé chladicí ventilátor 3
• Relé R12 4WD
• R13 Relé chladicí ventilátor 2
• R14 Relé ostřikovače světlometů

V některých modelech jsou namísto relé č. 14 pojistky: 10A – zadní mlhové světlo, 15A – vyhřívané zadní sklo (oblast stěrače), 15A – řídicí jednotka motoru a 20A – řídicí jednotka xenonových světlometů.
