Mercedes-Benz Vito/Viano W639 (2003-2014) – pojistková skříňka
Mercedes Vito/Viano W639 (2003-2014) – schéma pojistek
Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Pojistka zapalovače cigaret (přední) – Pojistková skříňka v motorovém prostoru. Pojistka F18/15A
Pojistková skříňka v motorovém prostoru
Poloha pojistkové skříňky
Pojistková skříňka se nachází na pravé straně motorového prostoru.

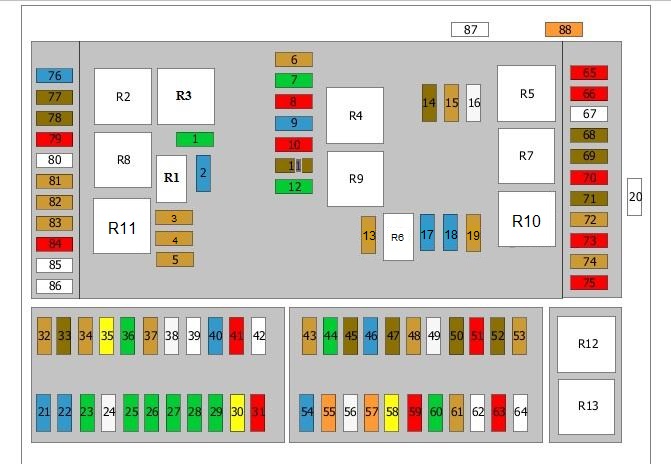

Schéma pojistkové skříňky (VIN – ***********138470).
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| 1 | 30A | Přední stěrače světlometů |
| 2 | 15A | Klakson |
| 3 | 5A | Spínač |
| 4 | 7,5A | Topení |
| 5 | 5A | Diagnostická předpojistka;
Spínač, vnější světla; Přístrojová deska. |
| 6 | 5A | Řízení motoru |
| 7 | 30A | Zadní stěrač světlometů |
| 8 | 10 A | Napájení;
Řízení motoru. |
| 9 | 15A | Napájení;
Řízení motoru. |
| 10 | 10 A | Napájení;
Řízení motoru. |
| 11 | 7,5A | Svorka 30 |
| 12 | 30A | Vyhřívané zadní sklo |
| 13 | 7,5A | Spínač zapalování;
Přístrojová deska. |
| 14 | 7,5A | Brzdový systém |
| 15 | 5A | Nastavení světlometů |
| 16 | 25A | Startér |
| 17 | 15A | Palivové čerpadlo |
| 18 | 15A | Osvětlení přihrádky;
Zapalovač cigaret. |
| 19 | 5A | Rádio |
| 20 | 150A | Svorka 30;
Palubní počítač. |
| 21 | 15A | Přední předpojistka 12V |
| 22 | 15A | Přední předpojistka 12V |
| 23 | 30A | Předpojistka pro přívěs |
| 24 | 25A | Předpojistka pro přívěs |
| 25 | 30A | Nastavení sedadla řidiče |
| 26 | 30A | Nastavení sedadla spolujezdce |
| 27 | 30A | Ovládání posuvných dveří |
| 28 | 30A | Ovládání posuvných dveří |
| 29 | 30A | Zadní ventilátor |
| 30 | 20A | Pneumatické odpružení
nebo 4WD |
| 31 | 10 A | Parkovací asistent |
| 32 | 5A | Řídicí jednotka monitorování tlaku pneumatik |
| 33 | 7,5A | Řídicí jednotka telefonu |
| 34 | 5A | TV tuner |
| 35 | 20A | Řídicí jednotka topení |
| 36 | 30A | Zámek zadních dveří |
| 37 | 5A | Zadní klimatizace |
| 38 | 25A | Řídicí jednotka ABS |
| 39 | Nepoužito | |
| 40 | 15A | Zadní předpojistka 12V |
| 41 | 10 A | Řídicí jednotka směrových světel |
| 42 | Nepoužito | |
| 43 | 5A | Tachograf |
| 44 | 30A | Vyhřívaná sedadla |
| 45 | 7,5A | Telefon |
| 46 | 15A | TV tuner |
| 47 | 7,5A | Přední klimatizace |
| 48 | 5A | Přijímač dálkového ovládání topení |
| 49 | 25A | Zadní posuvné střešní okno |
| 50 | 7,5A | Horní konzola
nebo posuvná střecha |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 51 | 10 A | Vnitřní světla) |
| 52 | 7,5A | TV tuner |
| 53 | 5A | Spínač vnějších světel |
| 54 | 15A | Řídicí jednotka navigace |
| 55 | 40A | Podtlakové čerpadlo brzd |
| 56 | 25A | Brzdový systém |
| 57 | 40A | Přední ventilátor |
| 58 | 20A | Elektrické blokování řízení;
Spínač zapalování. |
| 59 | 10 A | Řídicí jednotka sirény ATA |
| 60 | 30A | Ostřikovače světlometů |
| 61 | 5A | Napájení;
Klimatizace. |
| 62 | Nepoužito | |
| 63 | 10 A | Diagnostický konektor |
| 64 | Nepoužito | |
| 65 | 10 A | Řídicí jednotka motoru, diesel |
| 66 | 10 A | Řídicí jednotka motoru, diesel |
| 67 | Nepoužito | |
| 68 | 7,5A | TV tuner |
| 69 | 7,5A | Zrcátko na straně spolujezdce |
| 70 | 10 A | Nastavení sedadla |
| 71 | 7,5A | Stropní konzola |
| 72 | 5A | Svorka 15 |
| 73 | 10 A | Řídicí jednotka airbagu |
| 74 | 5A | Telefon |
| 75 | 10 A | Hlasitý klakson |
| 76 | 15A | Zapalovací cívka;
Svorka 15. |
| 77 | 7,5A | Volicí páka automatické převodovky |
| 78 | 7,5A | Tachograf |
| 79 | 10 A | Řídicí jednotka airbagu |
| 80 | Nepoužito | |
| 81 | 5A | Konektor pro přívěs |
| 82 | 5A | Odpojovací relé |
| 83 | 5A | Svorka 15 |
| 84 | 10 A | Svorka 87 |
| 85 | Nepoužito | |
| 86 | Nepoužito | |
| 87 | 60A | Ventilátor klimatizace |
| 88 | 40A | Čerpadlo vstřikování sekundárního vzduchu |
| R1 | Relé klaksonu | |
| R2 | Relé stěrače č. 1 | |
| R3 | Relé stěrače č. 2 | |
| R4 | Relé napájení;
Řízení motoru. |
|
| R5 | Relé startéru | |
| R6 | Relé palivového čerpadla | |
| R7 | Relé svorky 15R | |
| R8 | Relé svorky 15R | |
| R9 | Relé vyhřívaného zadního skla | |
| R10 | Nepoužito | |
| R11 | Nepoužito | |
| R12 | Relé ostřikovačů světlometů | |
| R13 | Relé čerpadla vstřikování sekundárního vzduchu |

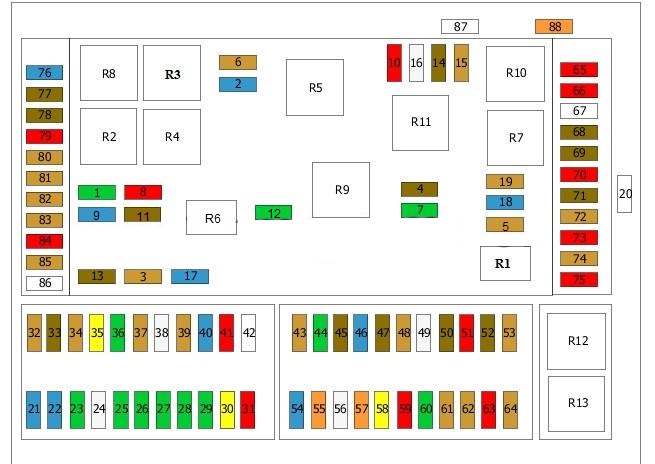

Schéma pojistkové skříňky (VIN ***********138471 – ).
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| 1 | 30A | Přední stěrače světlometů |
| 2 | 15A | Klakson |
| 3 | 5A | Spínač |
| 4 | 7,5A | Topení |
| 5 | 5A | Diagnostická předpojistka;
Spínač, vnější světla; Přístrojová deska. |
| 6 | 5A | Řízení motoru |
| 7 | 30A | Zadní stěrač světlometů |
| 8 | 10 A | Napájení;
Řízení motoru. |
| 9 | 15A | Napájení;
Řízení motoru. |
| 10 | 10 A | Napájení;
Řízení motoru. |
| 11 | 7,5A | Svorka 30 |
| 12 | 30A | Vyhřívané zadní sklo |
| 13 | 7,5A | Spínač zapalování;
Přístrojová deska. |
| 14 | 7,5A | Brzdový systém |
| 15 | 5A | Nastavení světlometů |
| 16 | 25A | Startér |
| 17 | 15A | Palivové čerpadlo |
| 18 | 15A | Osvětlení přihrádky;
Zapalovač cigaret. |
| 19 | 5A | Rádio |
| 20 | 225A | Svorka 30;
Palubní počítač. |
| 21 | 15A | Přední předpojistka 12V |
| 22 | 15A | Přední předpojistka 12V |
| 23 | 30A | Předpojistka pro přívěs |
| 24 | 25A | Předpojistka pro přívěs |
| 25 | 30A | Nastavení sedadla řidiče |
| 26 | 30A | Nastavení sedadla spolujezdce |
| 27 | 30A | Ovládání posuvných dveří |
| 28 | 30A | Ovládání posuvných dveří |
| 29 | 30A | Zadní ventilátor |
| 30 | 20A | Pneumatické odpružení
nebo 4WD |
| 31 | 10 A | Parkovací asistent |
| 32 | 5A | Řídicí jednotka monitorování tlaku pneumatik |
| 33 | 7,5A | Řídicí jednotka telefonu |
| 34 | 5A | TV tuner |
| 35 | 20A | Řídicí jednotka topení |
| 36 | 30A | Zámek zadních dveří |
| 37 | 5A | Zadní klimatizace |
| 38 | 25A | Řídicí jednotka ABS |
| 39 | 5A | Taxi balíček |
| 40 | 15A | Zadní předpojistka 12V |
| 41 | 10 A | Řídicí jednotka směrových světel |
| 42 | Nepoužívá se | |
| 43 | 5A | Tachograf |
| 44 | 30A | Vyhřívaná sedadla |
| 45 | 7,5A | Telefon |
| 46 | 15A | TV tuner |
| 47 | 7,5A | Přední klimatizace |
| 48 | 5A | Přijímač dálkového ovládání topení |
| 49 | 25A | Zadní posuvná střecha |
| 50 | 7,5A | Horní konzola
nebo posuvná střecha |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 51 | 10 A | Vnitřní světla) |
| 52 | 7,5A | TV tuner |
| 53 | 5A | Spínač vnějších světel |
| 54 | 15A | Jednotka řízení navigace |
| 55 | 40A | Podtlakové čerpadlo brzd |
| 56 | 25A | Brzdový systém |
| 57 | 40A | Přední ventilátor |
| 58 | 20A | Elektrické blokování řízení;
Spínač zapalování. |
| 59 | 10 A | Jednotka řízení sirény ATA |
| 60 | 30A | Ostřikovače světlometů |
| 61 | 5A | Napájení;
Klimatizace. |
| 62 | 5A | Jednotka řízení audio brány |
| 63 | 10 A | Diagnostický konektor |
| 64 | 5A | Centrální řídicí modul brány |
| 65 | 10 A | Jednotka řízení motoru, diesel |
| 66 | 10 A | Jednotka řízení motoru, diesel |
| 67 | Nepoužívá se | |
| 68 | 7,5A | TV tuner |
| 69 | 7,5A | Zrcátko na straně spolujezdce |
| 70 | 10 A | Nastavení sedadla |
| 71 | 7,5A | Závěsná konzola |
| 72 | 5A | Svorka 15 |
| 73 | 10 A | Jednotka řízení airbagu |
| 74 | 5A | Telefon |
| 75 | 10 A | Hlasitý klakson |
| 76 | 15A | Zapalovací cívka;
Svorka 15. |
| 77 | 7,5A | Volicí páka automatické převodovky |
| 78 | 7,5A | Tachograf |
| 79 | 10 A | Jednotka řízení airbagu |
| 80 | 5A | Zrcátka |
| 81 | 5A | Konektor pro přívěs |
| 82 | 5A | Odpojovací relé |
| 83 | 5A | Svorka 15 |
| 84 | 10 A | Svorka 87 |
| 85 | 5A | Spínač polohy parkování/neutrál |
| 86 | Nepoužívá se | |
| 87 | 60A | Ventilátor klimatizace |
| 88 | 40A | Čerpadlo vstřikování sekundárního vzduchu |
| R1 | Relé klaksonu | |
| R2 | Relé stěrače č. 1 | |
| R3 | Relé stěrače č. 2 | |
| R4 | Relé napájení;
Řízení motoru. |
|
| R5 | Relé startéru | |
| R6 | Relé palivového čerpadla | |
| R7 | Relé svorky 15R | |
| R8 | Relé svorky 15R | |
| R9 | Vyhřívané relé zadního skla | |
| R10 | Relé svorky 15R | |
| R11 | Relé svorky 15R | |
| R12 | Relé ostřikovačů světlometů | |
| R13 | Relé čerpadla vstřikování sekundárního vzduchu |

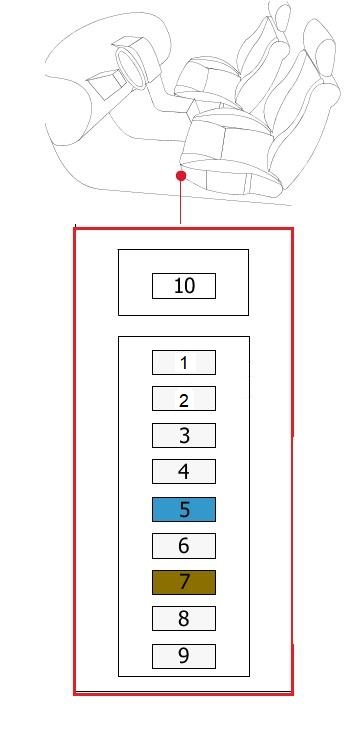

Pojistková skříňka č. 1 v prostoru pro cestující
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 1 | 25A | Kontrola dveří (DCM), levá strana |
| 2 | 25A | Kontrola dveří (DCM), pravá strana |
| 3 | 25A | Řídicí jednotka se speciálním parametrovým modulem (PSM) |
| 4 | 25A | Řídicí jednotka se speciálním parametrovým modulem (PSM) |
| 5 | 15A | Přední pojistka 12V |
| 6 | 25A | Systém nabíjení |
| 7 | 7,5A | Časová kontrola |
| 8 | 25A | Kontrola topení |
| 9 | 25A | Otevíratelná střecha |
| 10 | 80A | Dodatečný zádržný systém (SRS) |

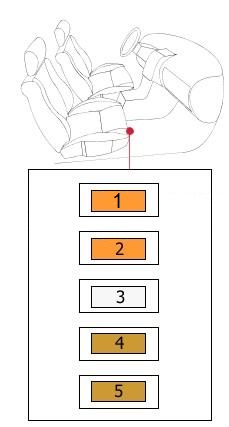

Pojistková skříňka č. 2 v prostoru pro cestující
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 1 | 40A | Napájení pojistkové skříňky;
Dodatečné pojistky. |
| 2 | 40A | Napájení pojistkové skříňky;
Dodatečné pojistky. |
| 3 | 25A | Druhý systém nabíjení baterie |
| 4 | 5A | Systém nabíjení |
| 5 | 5A | Senzor teploty |
O Mercedes-Benz Vito/Viano W639 (2003-2014)
Mercedes-Benz Vito/Viano W639, vyráběný v letech 2003 až 2014, je oblíbený model mezi dodávkami a víceúčelovými vozidly. Tento model je známý svou spolehlivostí a všestranností, což ho činí ideálním pro komerční i soukromé použití. Vito/Viano W639 nabízí různé možnosti motorů, včetně dieselových a benzínových variant, které poskytují dostatečný výkon a efektivitu. Interiér vozidla je prostorný a pohodlný, s možností přizpůsobení sedadel podle potřeb uživatele. Díky kvalitnímu zpracování a moderním technologiím je tento model stále oblíbený mezi řidiči, kteří hledají spolehlivé a praktické vozidlo.
Schéma pojistkové skříňky Mercedes-Benz Vito/Viano W639
Tato stránka zobrazuje schéma pojistkové skříňky pro Mercedes-Benz Vito/Viano W639, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče a v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů vozidla. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci a správně ji udržovat.
