Mercedes-Benz Citan W415 (2012-2018) – pojistková skříňka
Mercedes-Benz Citan (w415) – schéma pojistkové skříně
Rok výroby: 2012, 2013, 2014, 2015, 2016, 2017, 2018.

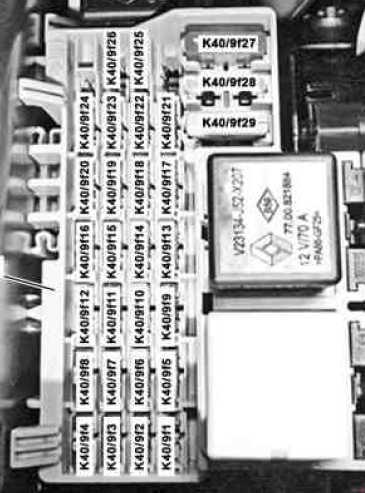

Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes Citan (w415) je pojistka K40/9f2 v pojistkové skříni
Pojistková skříň uvnitř vozidla – levá strana
| Č. | Popis | Ampéráž [A] |
| K40 / 9f1 | Tažné zařízení | 10 |
| K40 / 9f2 | Zásuvka pro přední příslušenství;
Zapalovač cigaret. |
10 |
| K40 / 9f3 | Relé vyhřívání sedadla;
Relé brzdových světel; ESP; Relé napájení výrobce karoserie; Řídicí jednotka vyhřívání, ventilace; Displej; Rádio. |
15 |
| K40 / 9f4 | Zásuvka pro zadní příslušenství | 10 |
| K40 / 9f5 | Přístrojová deska | 5 |
| K40 / 9f6 | Systém zamykání dveří | 30 |
| K40 / 9f7 | Výstražná světla;
Zadní mlhová světla. |
10 |
| K40 / 9f8 | Vyhřívání zrcátka | 10 |
| K40 / 9f9 | Relé napájení výrobce karoserie | 10 |
| K40 / 9f10 | Rádio;
Displej. |
15 |
| K40 / 9f11 | Spínač brzdových světel;
Elektrické relé vnějšího zrcátka; Monitorování tlaku v pneumatikách; ESP; Indikátor Run Flat (bezdrátový); Senzor deště, světla; Napájení výrobce karoserie; Relé systému klimatizace; Relé posilovače řízení; Vnitřní osvětlení. |
10 |
| K40 / 9f12 | Blokování zapalování | 5 |
| K40 / 9f13 | Stropní lampička (do 05/14) | 5 |
| K40 / 9f14 | Ochrana okna pro děti;
Relé předního skla; Relé zadního skla. |
5 |
| K40 / 9f15 | ESP | 10 |
| K40 / 9f16 | Brzdové světlo | 10 |
| K40 / 9f17 | Čerpadlo systému ostřikovače předního, zadního | 20 |
| K40 / 9f18 | Transpondér | 5 |
| K40 / 9f19 | Ovládání okna zadního | 30 |
| K40 / 9f20 | Vyhřívání sedadla, dodávka výrobce karoserie | 15 |
| K40 / 9f21 | Klaksón;
Diagnostický konektor. |
15 |
| K40 / 9f22 | Ostřikovač zadního okna | 15 |
| K40 / 9f23 | Ventilátor topení
(klimatizace řízená poloautomaticky, TEMPMATIC). |
20 |
| Ventilátor topení
(systém klimatizace). |
30 | |
| K40 / 9f24 | Ventilátor klimatizace | 20 |
| K40 / 9f25 | Rezerva | – |
| K40 / 9f26 | Rezerva | – |
| K40 / 9f27 | Ovládání okna předního | 40 |
| K40 / 9f28 | Elektrické vnější zrcátko;
Displej kamery pro couvání. |
5 |
| K40 / 9f29 | Vyhřívání zadního skla | 30 |
| Číslo | Relé |
| K13 / 1 | Relé vyhřívaného zadního skla |
| K13 / 2 | Relé spínače předního skla |
| K13 / 3 | Relé spínače zadního skla |
| K40 / 9k1 | Relé přídavného topení 1 |
| K40 / 9k2 | Relé přídavného topení 2 |
| K40 / 9k3 | Relé obvodu 15R |
Relé vnitřního vozidla
| Č. | Relé |
| K13 / 4 | Relé ochrany proti zablokování |
| K40/10k1 | Relé obvod 61 |
| K40/10k2 | Relé obvod 15R |
| K40/11k1 | Relé napájení sedadla |
| K40/11k1 | Relé brzdového světla |
Schéma pojistkové skříně v motorovém prostoru
| Nr | Popis |
| F7 | Blok pojistek, 9 pólů |
| F10 / 1 | Blok pojistek 1, motorový prostor |
| F10 / 2 | Blok pojistek 2, motorový prostor |
| F32 | Přední elektrický rozvaděč pojistek |
| N50 | Řídicí jednotka modulu pojistek a
relé (SRM). |
| Nr | Relé |
| K9 / 3 | Relé motoru elektrického ventilátoru, úroveň 2 |
| K10 / 2k1 | Relé čerpadla paliva |
| K10 / 2k2 | Relé vytápění paliva / světlo couvání |
| K10 / 3 | Relé řídicí jednotky motoru (do 05/14) |

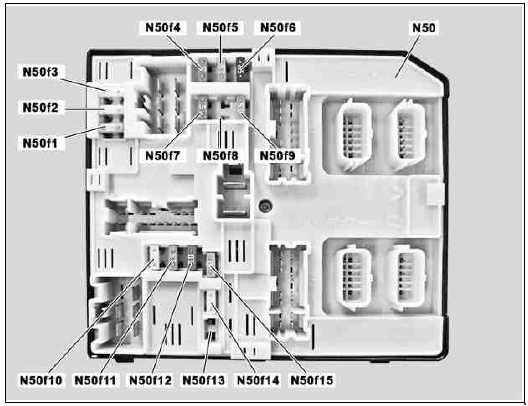

Jednotka řízení modulu pojistek a relé (SRM)
| Č. | Relé | Ampéráž [A] |
| N50f1 | Stěrač předního skla | 30 |
| N50f2 | ESP | 25 |
| N50f3 | Rezerva | – |
| N50f4 | Elektrický posilovač řízení | 5 |
| N50f5 | Relé obvodu 15 | 15 |
| N50f6 | Airbag, napínač nouzového napětí | 7,5 |
| N50f7 | Rezerva | – |
| N50f8 | Rezerva | – |
| N50f9 | Kontrola klimatu | 15 |
| N50f10 | Relé funkce motoru, obvod 87 | 25 |
| N50f11 | Relé funkce motoru, obvod 87 | 15 |
| N50f12 | Relé funkce motoru, obvod 87 | 10 |
| N50f13 | Řídicí jednotka CDI (obvod 15);
Řídicí jednotka ME-SFI [ME] (obvod 15). |
5 |
| N50f14 | Rezerva | – |
| N50f15 | Startování | 30 |
Schéma pojistkové skříně v motorovém prostoru
| Číslo | Relé | Ampéráž [A] |
| F7f1 | Týká se motoru 607:
Modul ohřívače pro předehřev chladicí kapaliny. |
60 |
| F7f2 | Týká se motoru 607:
Modul ohřívače pro předehřev chladicí kapaliny. |
60 |
| F7f3 | Platí pro motor 607:
Úroveň výkonu žhavení; Převodovka s dvojitou spojkou. |
60 |
| F7f4 | Rezerva | – |
| F7f5 | Obvod 30 Pojistka napájení karoserie;
Relé napájení; rádio; displej; klakson; diagnostický konektor; spínač brzdových světel; elektrické relé vnějšího zrcátka; monitorování tlaku pneumatik; ESP; směrovka Run Flat (bezdrátová); senzor deště, světla; dodávka výrobce karoserie; Relé systému klimatizace; relé posilovače řízení; vnitřní osvětlení. |
70 |
| F7f6 | ESP | 50 |
| F7f7 | Platí pro motor 607:
Relé dodatečného ohřívače 1 |
40 |
| F7f8 | Platí pro motor 607:
Relé napájení zadního ohřívače; Tažné zařízení; Vnitřní pojistka vozidla a modul relé 2; Relé spínače předního skla (do 05/14); Relé elektrického okna, předního levého (od 06/14). |
70 |
| F7f9 | Platí pro motor 607:
Relé dodatečného ohřívače 2. |
70 |
| Blok pojistek 1 | ||
| F10 / 1f1 | Modul pojistek-relé (SRM) | 5 |
| F10 / 1f2 | Senzor baterie | 5 |
| F10 / 1f3 | Relé topného prvku pro vytápění paliva | 25 |
| F10 / 1f4 | Relé napájení čerpadla paliva | 20 |
| F10 / 1f5 | Platné do 05/14:
řídicí jednotka CDI (obvod 87), řídicí jednotka ME-SFI [ME] (obvod 87), relé čerpadla paliva (motor 607) |
15 |
| F10 / 1f6 | Senzor kondenzace filtru paliva F15
(motor 607 do 05/14) Platné od 06/14: řídicí jednotka CDI (obvod 87), řídicí jednotka ME-SFI [ME] (obvod 87), relé čerpadla paliva (motor 607) |
|
| F10 / 1f7 | Rezerva | – |
| F10 / 1f8 | Rezerva | – |
| Blok pojistek 2 | ||
| F10 / 2f1 | Napájení modulu řízení pojistek a relé (SRM). | 60 |
| F10 / 2f2 | Napájení modulu řízení pojistek a relé (SRM). | 60 |

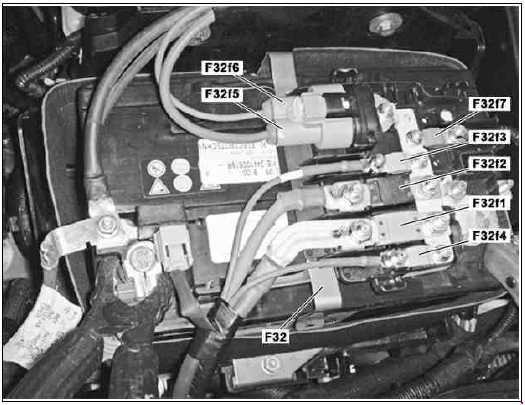

Schéma pojistkové skříně elektrického předního
| Nr | Relé | Ampéráže [A] |
| F32f1 | Blok pojistek motorový prostor 2 | 250 |
| F32f2 | Startování | 500 |
| F32f3 | Napájení bloku pojistek motorový prostor 1,
Relé řídicí jednotka motoru (K10/3, do 05/14), Relé funkce motoru (N50k8, od 06/14). |
40 |
| F32f4 | Relé motoru ventilátor motoru a spalování
(N50k3). |
40 |
| F32f5 | Elektrický posilovač řízení | 40 |
| F32f6 | Napájení modulu pojistek a relé | 40 |
| F32f7 | E30 Napájení bloku pojistek motorový prostor 1 |
O Mercedes-Benz Citan W415 (2012-2018)
Mercedes-Benz Citan W415, vyráběný v letech 2012 až 2018, je kompaktní užitkové vozidlo navržené pro městské prostředí. Tento model je známý svou spolehlivostí, prostorností a flexibilitou, což ho činí ideálním pro malé podniky a městské doručovací služby. Citan W415 nabízí různé možnosti motorizace, včetně benzinových a naftových motorů, které jsou optimalizovány pro efektivní spotřebu paliva a nízké emise. Interiér vozidla je navržen s důrazem na pohodlí a funkčnost, přičemž poskytuje dostatek úložného prostoru a moderní technologické prvky pro řidiče i pasažéry.
Schéma pojistkové skříně Mercedes-Benz Citan W415
Tato stránka zobrazuje schéma pojistkové skříně pro model Mercedes-Benz Citan W415, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříň se obvykle nachází v prostoru motorového prostoru nebo pod přístrojovou deskou. Na schématu jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříň je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a obsahu.
