Mercedes–Benz Třídy E w124 (E300 Turbodiesel) – pojistková skříňka

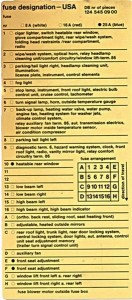

Mercedes-Benz Třída E w124 (E300 Turbodiesel) – schéma pojistkové skříňky (124545 09 00)
Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes Třída C w202 motor C280 (1999) je pojistka 1 (červená) v pojistkové skříňce.
Verze USA – w124.193
Aplikace tabulky pojistek: w124_026, w124_030, w124_090, w124_133, w124_193
| Pojistka | Ampéráž [A] | Barva | Popis |
| 1 | 16 | červená | Zapalovač cigaret, spínač vyhřívání zadního skla, osvětlení odkládací schránky, stěrač zadního skla / ostřikovač, sklopné opěrky hlavy / zadní prostor, rádio |
| 2 | 16 | červená | Stěrač / systém ostřikovače, optický klakson, relé světlometu, jednotka čištění / obvod komfortu ovládání oken. 86 |
| 3 | 8 | bílá | Osvětlení polohy / zadní pravé, zařízení na čištění světlometů, osvětlení: tabulka, přístroj, ovládací prvky |
| 4 | 8 | bílá | Mlhová světla |
| 5 | 8 | bílá | Stop světlo, přístroj, přední čtecí světlo, kontrolor žárovek, tempomat, otáčkoměr |
| 6 | 8 | bílá | Směrovky, klakson (indikátor vnější teploty) |
| 7 | 16 | červená | Rezervní žárovka, ventily topení vody, vodní pumpa, ventilátor motoru, systém topení trysek ostřikovače, systém klimatizace, relé pomocného ventilátoru. 86, elektrická automatická převodovka, senzor teploty uvnitř motoru ventilátoru, kompresor klimatizace |
| 8 | 8 | bílá | Osvětlení polohy zadní levé |
| 9 | 8 | bílá | Diagnostický termín. 6, systém varování nebezpečí, hodiny, přední čtecí světlo (elektronické rádio, osvětlení kosmetického zrcátka, obvod komfortu relé 86 |
| 10 | 25 | modrá | Vyhřívané zadní sklo |
| 11 | – | – | – |
| 12 | – | – | – |
| 13 | 8 | bílá | Mlhová světla nalevo |
| 14 | 8 | bílá | Mlhová světla napravo |
| 15 | 8 | bílá | Dálková světla nalevo |
| 16 | 8 | bílá | Dálková světla napravo, směrovka dálkových světel |
| A | 16 | červená | Orto. opěrka zad, otevírací střecha, vyhřívání předního sedadla |
| B | 8 | bílá | Regulovatelná a vyhřívaná vnější zrcátka |
| C | 16 | červená | Osvětlení zadní střechy, osvětlení zavazadlového prostoru, systém zamykání zadních dveří, centrální zamykání, osvětlení dveří, aut. anténa, paměť nastavení sedadla řidiče (kontrolor směrovek přívěsu) |
| D | 16 | červená | Pomocný ventilátor |
| E | 25 | modrá | Nastavení předního sedadla |
| F | 25 | modrá | Nastavení předního sedadla |
| G | 16 | červená | Ovládání oken nalevo a vzadu napravo |
| H | 16 | červená | Ovládání oken napravo a vzadu nalevo |
| Pojistka ventilátoru motoru mimo pojistkové skříňky | |||
O Mercedes-Benz Třída E w124 (E300 Turbodiesel)
Model Mercedes-Benz Třída E w124, konkrétně verze E300 Turbodiesel, je známý svou spolehlivostí a robustností. Tento automobil, vyráběný v letech 1984 až 1995, se stal ikonou mezi milovníky klasických vozidel. E300 Turbodiesel je vybaven výkonným 3,0litrovým řadovým šestiválcovým motorem s turbem, který poskytuje vynikající výkon a efektivitu. Díky své konstrukci a kvalitním materiálům je tento model považován za jeden z nejodolnějších a nejtrvanlivějších vozidel své doby. Kromě toho nabízí pohodlný interiér a pokročilé technologie, které byly na svou dobu velmi inovativní.
Schéma pojistkové skříňky Mercedes-Benz Třída E w124 (E300 Turbodiesel)
Tato stránka zobrazuje schéma pojistkové skříňky pro Mercedes-Benz Třída E w124 (E300 Turbodiesel). V tomto modelu jsou pojistkové skříňky typicky umístěny v motorovém prostoru a v interiéru vozidla, obvykle pod palubní deskou. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vozidla, proto je důležité pravidelně kontrolovat její stav a funkčnost.
