Mercedes-Benz Vito W638 (1996-2003) – pojistková skříňka
Mercedes-Benz Vito w638 (1996-2003) – schéma pojistkové skříně
Rok výroby: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes Vito W638 (1996-2003) je pojistka 8 v pojistkové skříni pod sloupkem řízení.

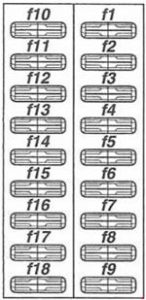

Pojistková skříňka pod sloupkem řízení
| Číslo |
Ampéry [A] |
Popis |
| 1 | 10 15 |
Pravé boční světlo a zadní světlo;
Zásuvka pro přívěs (term. 58R) M111 a OM601 (relé K71). |
| 2 | 10 15 |
Pravé potkávací světlo M111 a OM601
(připojení mezi hlavním vedením a konzolou taxi II pro pravé potkávací světlo). |
| 3 | 10 15 |
Levé potkávací světlo;
Kontrolka potkávacích světel M111 a OM601 (připojení mezi hlavním vedením a konzolou taxi II pro levé potkávací světlo). |
| 4 | 15 | Klakson;
Zadní světlo; Systém pohodlného uzamčení; Kombinované relé centrálního zamykání (term. 15). |
| 5 | 15 | Spínač tempomatu a řídicí modul;
Kontrolka zastavení; M104.900 (kontrolka chyby převodovky) |
| 6 | 20 | Přední a zadní ostřikovače skel |
| 7 | 10 15 |
Kontrolka bezpečnosti ABS / ABD a ABS / ETS a informační displej;
Kontrolky; Úroveň vody v předním ostřikovači skel; Spínač recirkulace vzduchu; Tachograf (term. 15); Diagnostická zásuvka; Řídicí modul monitorování žárovky (term. 15); Sada ukazatelů (term. 15); Osvětlení prostoru pro rukavice, M104.900 (senzor počítadla kilometrů). |
| 8 | 20 | Zapalovač cigaret , r
Rádio (term. 30), a Automatická anténa, g Zásuvka zavazadlového prostoru; Posuvné dveře; Vnitřní osvětlení kabiny řidiče. |
| 9 | 10 15 |
Hodiny;
Výstražná světla; Tachograf. |
| 10 | 7,5 15 |
Osvětlení registrační značky;
Relé denních světel; Relé systému čištění světlometů; Osvětlení kabiny cestujících; Rádio (term. 58); Osvětlení všech spínačů; Tachograf (term. 58) M111 a OM601 (hlavní vedení / připojení konzoly taxi II term. 58). |
| 11 | 10 15 |
Osvětlení registrační značky;
Relé K71 (term. 58); Zásuvka přívěsu (term. 58L); Levé zadní světlo a světlo na pozici. |
| 12 | 15 | Pravé potkávací světlo;
Zadní mlhové světlo; Relé denního svícení K69. |
| 13 | 15 | Levé potkávací světlo;
Relé denního svícení K68. |
| 14 | 15 | Mlhové světlo |
| 15 | 15 | Rádio (term. 15R) |
| 16 | – | Nepoužívá se |
| 17 | – | Nepoužívá se |
| 18 | – | Nepoužívá se |
| Relé | ||
| L | Relé směrových světel | |
| R | Relé stěrače | |
Pojistková skříňka v přístrojové desce, pravá strana
| Číslo |
Ampéry [A] |
Popis |
| 1 | 7,5 | Otevíratelná okna vpravo a vlevo |
| 2 | 30 | Elektrické přední pravé okno;
Přední posuvné střešní okno. |
| 3 | 30 | Přední levé okno;
Zadní posuvné střešní okno. |
| 4 | 25 | Aktuátory centrálního zamykání |
| 5 | 10 | Vnitřní osvětlení;
Zrcadlo na líčení. |
| 6 | 20 | Levá a pravá vnitřní zásuvka |
| 7 | 7,5 | Telefon sítě D;
Mobilní telefon. |
| 8 | 20 | Systém alarmu proti krádeži (ATA);
Kontrolní modul ATA (term. 30). |
| 9 | 10 | Systém akumulace zbytkového tepla motoru (MRA);
Relé pomocného ohřívače. |
| 10 | 7,5 10 |
Akustický signál systému alarmu proti krádeži |
| 11 | 7,5 | Blikající lampa vlevo (z ATA) |
| 12 | 7,5 | Blikající lampa vpravo (z ATA) |
| 13 | 7,5 15 20 |
ATA |
| 14 | 7,5 | ATA |
| 15 | 7,5 | ATA |
| 16 | – | Nepoužívá se |
| 17 | – | Nepoužívá se |
| 18 | – | Nepoužívá se |

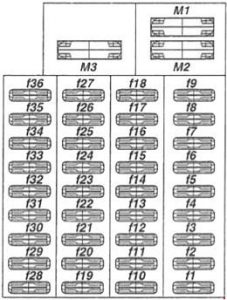

Pojistková skříňka a relé (struktura sedadla řidiče / vozidlo s volantem vlevo)
| Číslo |
Ampéry [A] |
Popis |
| 1 | 7,5 10 |
Modul řízení (term. 15) pro ABS a pneumatické odpružení;
ASR; EBV. |
| 2 | 15 | Imobilizér;
Modul řízení motoru (term. 15) M104.900 (zapalovací cívka, relé čerpadla paliva) M111 a OM601 (regulace otáček na volnoběh, modul řízení dieselového motoru) |
| 25 | Relé stěrače s více funkcemi – zadní | |
| 3 | 7,5 | Ventilátor motoru;
Kontrola imobilizéru. |
| 4 | 15 | M104.900 (senzor kyslíku, relé čerpadla sekundárního vzduchu, osvětlení olejové vany ohřívače, modul řízení multiport pro vstřikování paliva / zapalování, odvzdušnění nádrže, přepínání sekundárního sacího potrubí a ventilu nádrže
M111 a OM601 (relé upozornění na bezpečnostní pás pouze pro Japonsko) |
| 25 | Radiátor stlačeného vzduchu – ventilátor olejového radiátoru diesel – benzín | |
| 5 | 20 | M104.900 (6 vstřikovačů, čerpadlo paliva);
M111 a OM601 (zapalovací cívky, modul senzoru nádrže, 4 vstřikovače). |
| 25 | Kontrola ventilu ABS | |
| 6 | 10 | Automatická převodovka;
Imobilizér a modul řízení motoru (term. 30). |
| 7 | 15 | Kontrolní světla elektronické kontroly úrovně;
Relé K26 (D +). |
| 30 | Topení provozního zařízení | |
| 8 | 10 | Modul řízení airbagu |
| 20 | Relé čištění světlometů | |
| 9 | 7,5 | Kontrolka airbagu;
Pomocná kontrola topení. |
| 10 | 25 | Zásuvka pro přívěs (term. 30);
Pojistková skříňka. |
| 11 | 30 | Modul řízení topení zadního okna (term. 30);
Alarm proti krádeži; Signál kontroly centrálního zamykání. |
| 12 | 25 | Modul řízení ABS (term. 30) |
| 10 | Jednotka řízení ohřívače | |
| 13 | 30 | Kompresor pneumatického tlumiče |
| 14 | 7,5 | Příslušenství pro ohřívač;
Pomocný modul blikače přívěsu; Modul řízení pneumatického tlumiče; Tachograf (term. 30). |
| 15 | 7,5 | Jednotka rádia obousměrná |
| 16 | 15 | Relé kompresoru klimatizace;
Spínač osvětlení a modul řízení systému klimatizace; Modul řízení systému akumulace zbytkového tepla motoru (term. 15); Taxametr. |
| 17 | 15 | Modul řízení automatické převodovky (term. 15);
Spínač polohy a spínač osvětlení; Spínač klimatizace kick-down, M111 a OM601 (kontrolka chyby převodovky) |
| 18 | 10 | Mobilní telefon;
Mobilní telefon; Modul řízení systému varování proti krádeži; Regulace zrcadla (levé, pravé, nakloněné dovnitř). |
| 19 | 10 | Relé denních světel K69 |
| 15 | Ventilace olejové vany (nafta);
Terminál 15 (benzínový motor). |
| 20 | 10 | Relé světel během dne K68 |
| 15 | Terminál 15 (benzínový motor) | |
| 21 | 10 | Relé K71 (term. 58) |
| 15 | Zapalovací cívka (benzínový motor) | |
| 22 | 40 | Přední ohřívač |
| 20 | Čerpadlo paliva (benzínový motor) | |
| 23 | 25 | Nastavení topení/poloha pravého sedadla;
Relé zadního stěrače (term. 15). |
| 7,5 | ECU – řídicí jednotka motoru (nafta) | |
| 24 | 30 | Nastavení topení / poloha levého sedadla |
| 25 | ECU – řídicí jednotka motoru (nafta) | |
| 25 | 10 | Pomocný ohřívač a relé čerpadla vody;
Modul řízení zbytkového tepla motoru (term. 30). |
| 26 | 20 | Relé systému mytí předních světlometů |
| 25 | Řídicí jednotka pomocného topení (nafta);
Pomocné topení s zesilovačem topení. |
|
| 27 | 25 | Modul pomocného řízení ohřívače vody (term. 30);
Chladič motoru (turbodiesel). |
| 28 | 15 | Relé terminálu D +;
Světla během dne K89 Relé. |
| 29 | 10 | Světla během dne K69 Relé |
| 30 | 10 | Světla během dne K68 Relé |
| 31 | 10 | Relé terminálu 58 |
| 32 | 30 | Topení sedadla – levé sedadlo;
Nastavení sedadla – levé sedadlo. |
| 33 | 25 | Topení sedadla – pravé sedadlo;
Nastavovač sedadla – pravé sedadlo. |
| 34 | 7,5 | Oddělovač vody |
| 35 | 7,5 | Zadní ohřívač klimatizace |
| 36 | 15 | Zadní ohřívač klimatizace |
| Relé |
||
| M1 | 40 | Ventilátor motoru (bez klimatizace) |
| 60 | Ventilátor motoru (s klimatizací) | |
| М2 | 50 60 |
Modul řízení ABS |
| М3 | 40 | M104.900 (čerpadlo sekundárního vzduchu);
M111 a OM601 (nepoužívá se). |

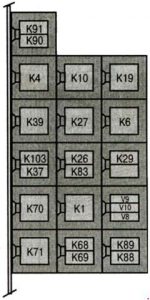

Relé
| Číslo |
Popis |
| К91 | Relé směrových světel vpravo |
| К90 | Relé směrových světel vlevo |
| К4 | Obvod 15 relé |
| К10 | Kompresor pneumatického tlumiče |
| К19 | Relé čištění světlometů |
| К39 | Relé čerpadla paliva |
| К27 | Relé bez zatížení sedadla |
| К6 | Relé ECU |
| К103 | Relé čerpadla podpory chlazení |
| К37 | Relé klaksonu |
| К26 | Kontrolky elektronického ovládání úrovně |
| К83 | Relé mlhových světel |
| К29 | Relé ohřívače (ZHE) |
| К70 | Obvod 15 relé |
| К1 | Relé startovacího motoru |
| V9 | ATA 1 |
| V10 | ATA 2 |
| V8 | Ohřívací dioda (ZHE) |
| K71 | Relé konektoru 58 |
| K68 | Relé denního svícení K68 |
| K69 | Relé denního svícení K69 |
| K88 | Relé mlhových světel 1 (DRL) |
| K89 | Relé mlhových světel 2 (DRL) |
