Mercedes-Benz Třídy C W203 (2000-2007) – pojistková skříňka
Mercedes-Benz Třídy C W203 (2000-2007) – schéma pojistkové skříně
Rok výroby: 2001, 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes Třídy C W203 (2000-2007) je pojistka 47 v pojistkové skříni v motorovém prostoru.

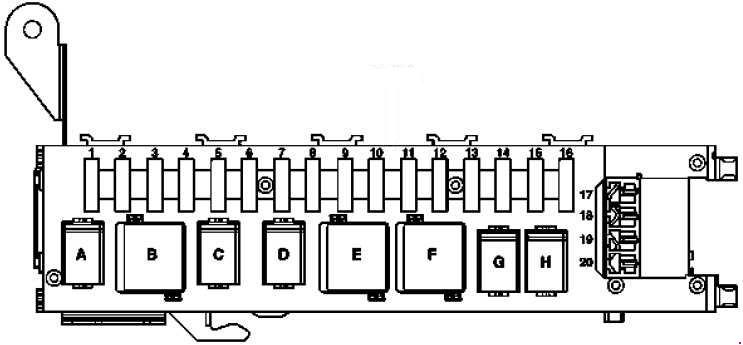

Pojistková skříň zavazadlového prostoru
| Číslo |
Popis |
Ampéráž [A] |
| 1 | Řídicí jednotka nastavení předního sedadla spolujezdce s pamětí;
Spínač elektrického částečného nastavení sedadla spolujezdce. |
30 |
| 2 | Řídicí jednotka nastavení předního sedadla řidiče s pamětí;
Spínač elektrického částečného nastavení sedadla řidiče. |
30 |
| 3 | Stropní světlo;
Světlo zavazadlového prostoru vpravo; Světlo zavazadlového prostoru vlevo; Přijímač dálkového ovládání STH. |
7.5 |
| TV tuner (do 29.2.04)
TV tuner (MOST) (od 1.4.04) |
20 | |
| 4 | Relé palivového čerpadla (N10/2kA) | 20 |
| 5 | Platí pro motor 112.961 (do 31.3.04):
Čerpadlo recirkulace chladiče stlačeného vzduchu; Platí bez motoru 112.961: Náhradní relé 2. |
20 |
| 6 | Rezerva | 25 |
| 7 | Náhradní relé 1 | 7.5 |
| 8 | Modul zesilovače, anténa okna;
Výstražný signál (H3); Senzor náklonu ATA [EDW]. |
7,5 |
| 9 | Řídicí jednotka ovládacího panelu
zavěšeného. |
25 |
| 10 | Vyhřívané zadní sklo | 40 |
| 11 | Rezerva | 20 |
| 12 | Interní zásuvka;
Týká se modelu 203.0 verze USA (do 31.3.04): Zásuvka napájení. |
15 |
| 13 | Pneumatické čerpadlo sedadla
Řídicí jednotka hlasového ovládání Stropní světlo vzadu Stropní světlo vzadu Indikátor varování PTS Řídicí jednotka PTS Verze japonská: VICS + ETC Bod oddělení napájecího napětí. |
5 |
| 14 | Motorový prostor stěrače zadního víka | 15 |
| 15 | Relé pro změnu polarity víčka
vstupu paliva 1; Relé pro změnu polarity víčka vstupu paliva 2. |
10 |
| 16 | Řídicí jednotka systému hlasového ovládání | 20 |
| 17 | Řídicí jednotka rozpoznávání přívěsu | 20 |
| 18 | Zásuvka tažného zařízení (13 pólů) | 20 |
| 19 | Víceotáčkové pneumatické čerpadlo se sedadlem | 20 |
| 20 | Relé pro roletu zadního skla
Platné pro model 203.2/7 verze USA: Zásuvka napájení |
15 |
| Relé | ||
| A | Relé palivového čerpadla | |
| B | Relé 2, svorka 15R | |
| C | Náhradní relé 2 | |
| D | Náhradní relé 1 | |
| E | Relé pro odmrazování zadního skla | |
| G | Relé 1, svorka 15R | |
| G | Relé víčka vstupu, změna polarity 1 | |
| H | Relé víčka vstupu, spínač polarity 2 | |

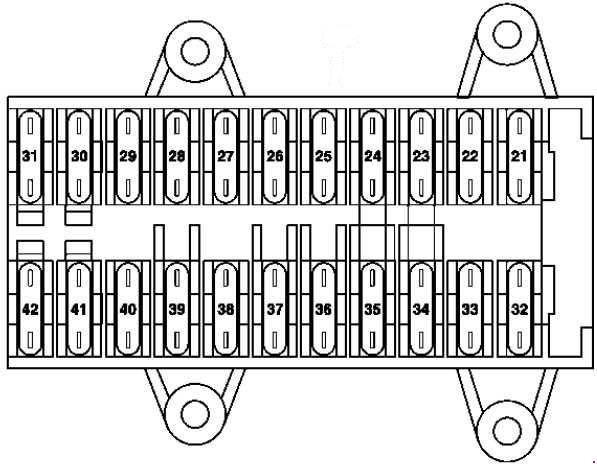

Panel pojistkové skříně palubní desky
| Číslo |
Popis |
Ampéráž [A] |
| 21 | Řídicí jednotka předních dveří na levé straně | 30 |
| 22 | Řídicí jednotka předních dveří na pravé straně | 30 |
| 23 | Do 30.11.04:
Řídicí jednotka centrálního ovládání brány. |
15 |
| 24 | CD přehrávač s měničem
(v odkládací schránce). |
7.5 |
| 25 | Řídicí jednotka horního ovládacího panelu | 30 |
| 26 | Audio zesilovač | 25 |
| 27 | Řídicí jednotka nastavení předního sedadla
na straně řidiče, s pamětí; Multifunkční řídicí jednotka vozidla (SVMCU [MSS]). |
30 |
| 28 | Rezerva | 30 |
| 29 | Řídicí jednotka nastavení předního sedadla na straně řidiče, s pamětí;
Řídicí jednotka nastavení předního sedadla na straně řidiče, s pamětí; Multifunkční řídicí jednotka speciálního vozidla. |
30 |
| 30 | Řídicí jednotka cirkulace systémů vytápění | 40 |
| 31 | Řídicí jednotka EIS [EZS];
Řídicí jednotka elektrického zámku volantu. |
20 |
| 32 | Řídicí jednotka zadních dveří na levé straně | 30 |
| 33 | Řídicí jednotka zadních dveří na pravé straně | 30 |
| 34 | Místo oddělení mobilního telefonu;
do 31.5.01: Vysílač/přijímač telefonu a TELE AID; Vysílač a přijímač telefonu D2B; Telefonní rozhraní D2B; Kompenzátor E-net; do 31.5.01, japonská verze : Řídicí jednotka E-call. |
7.5 |
| do 31.3.04 :
Jednotka řízení nastavení předního sedadla spolujezdce s pamětí; od 1.4.04: Jednotka řízení nastavení předního sedadla na straně spolujezdce s pamětí; do 31.5.03, Taxi: Multifunkční řídicí jednotka speciálního vozidla; od 1.6.03, Taxi: multifunkční řídicí jednotka speciálního vozidla; od 1.6.01, Policie : multifunkční řídicí jednotka speciálního vozidla. |
15 | |
| od 1.4.04 :
Jednotka řízení nastavení předního sedadla spolujezdce s pamětí; od 1.4.04, Taxi: Multifunkční řídicí jednotka speciálního vozidla. |
30 | |
| 35 | do 31.3.04 :
Ohřívač STH |
30 |
| od 1.4.04 :
Ohřívač STH |
20 | |
| 36 | do 31.3.04, Policie:
Interní zdroj. |
30 |
| Platné pro motor (612.990) (do 29.2.04):
Čerpadlo recirkulace chladiče stlačeného vzduchu; od 1.4.04, japonská verze: Jednotka řízení audio brány. |
15 | |
| Jednotka řízení Universal Portable CTEL Interface
(UPCI [UHI]) |
7.5 | |
| 37 | Čerpadlo recirkulace chladiče stlačeného vzduchu;
do 29.2.04 : Jednotka řízení čerpadla vakuum pro asistenci při brzdách. |
25 |
| 38 | do 29.2.04:
Jednotka řízení nastavení předních sedadel na straně spolujezdce s pamětí; od 1.4.04, Policie: Multifunkční řídicí jednotka speciálního vozidla (SVMCU [MSS]). |
30 |
| 39 | Rezerva | 30 |
| 40 | Jednotka řízení nastavení předního sedadla na straně spolujezdce s pamětí;
Jednotka řízení přenosná univerzální CTEL (UPCI [UHI]); Místo oddělení mobilního telefonu; Telefonní rozhraní; Kompenzátor elektrické sítě; od 1.6.01, standardní telefon MB: Vysílač a přijímač telefonu, D2B od 1.6.01, TELE AID: Vysílač/přijímač telefonu a TELE AID, D2B od 1.6.01, kanadská vozidla: Prostřednictvím místa oddělení krytu zavazadlového prostoru/FFS [RBA] spínač nouzového uvolnění krytu zavazadlového prostoru a modul řízení zadního SAM s modulem pojistka-relé; verze USA: Prostřednictvím místa oddělení krytu zavazadlového prostoru/FFS [RBA] spínač nouzového uvolnění krytu zavazadlového prostoru a zadní centrální SAM s pojistkou a modul relé. od 1.4.04, japonská verze: jednotka řízení E-call. |
7.5 |
| do 31.5.01:
Multifunkční řídicí jednotka speciálního vozidla |
30 | |
| 41 | Jednotka řízení a správy HEAT
do 31.5.01: Jednotka řízení AAC [KLA] Jednotka řízení komfortu AAC [kLa] |
7,5 |
| od 1.6.01:
Jednotka řízení AAC [KLA]; Jednotka řízení komfortu AAC [KLA]. |
15 | |
| 42 | Sada ukazatelů | 7.5 |

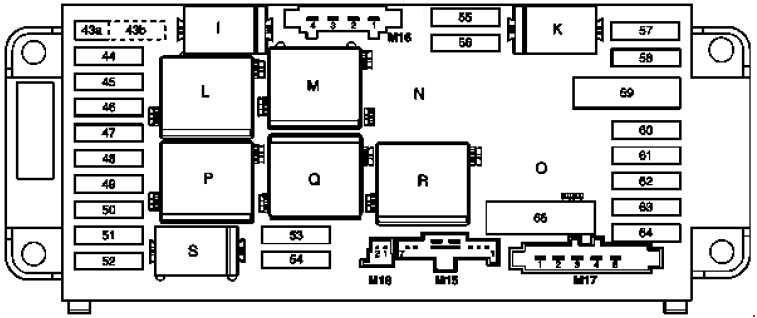

Pojistková skříň v motorovém prostoru
| Číslo |
Popis |
Ampéráž [A] |
| 43a | Relé klaksonu | 15 |
| 43b | Relé klaksonu | 15 |
| 44 | Vysílač a přijímač telefonu a TELE AID;
Vysílač a přijímač telefonu D2B; Bod separace mobilního telefonu D2B. |
5 |
| 45 | Jednotka řízení systémů zadržování | 7.5 |
| 46 | Relé zapínání a vypínání stěračů;
Relé 1 a 2 rychlosti stěračů. |
40 |
| 47 | Osvětlení odkládací schránky se spínačem;
Zapalovač cigaret přední (s podsvícením). |
15 |
| 48 | Platí pro motor 612.990 (do 31.3.04):
Jednotka řízení čerpadla podtlaku pro asistenci brzdám; Platí pro motor 112 a motor 113: Spojovací manžeta okruhu 15 (s pojistkou); Platí pro motor 646, verze USA (do 31.3.04): Okruh 30 spojovací manžeta; Platí pro motor 646 (od 1.4.04): Senzor O2 před konektorem TWC [kAt]. |
15 |
| 49 | Jednotka řízení systémů zadržování | 7.5 |
| 50 | Modul spínače světla;
Týká se motoru 612.990 Výstupní fáze žárovky (do 31.3.04); Senzor masového proudění vzduchu s teplou fólií (1.4.04 do 30.11.04). |
5 |
| 51 | AAC s integrovaným řízením přídavného motoru
ventilátor Sada ukazatelů Týká se kódu (581) klimatizace komfort automatická: C-AAC [K-KLA] multifunkční senzor C-AAC [K-KLA] senzor záření (celkem 4) Skupina předních světel levá Skupina předních světel pravá Týká se vozidel AMG: Čerpadlo recirkulace radiátoru stlačeného vzduchu Platí pro model 203.0 (do 31.7.01): Jednotka řízení SPS [PML] |
7.5 |
| 52 | Startování | 15 |
| 53 | Týká se dieselových motorů: | |
| Relé startování;
Jednotka řízení zadní SAM s pojistkou a modul relé; Týká se motoru 611/612/642/646: Jednotka řízení CDI. |
25 | |
| Týká se benzínových motorů:
Relé startování; Jednotka řízení zadní SAM s pojistkou a modul relé; Týká se motoru 111/271/272: Jednotka řízení ME-SFI [ME]; Týká se motoru 112/113: Jednotka řízení ME-SFI [ME]; Okruh 87M1 a spojovací manžeta. |
15 | |
| 54 | Platí pro motor 271.940:
Jednotka řízení ME-SFI [ME]; Ventil řízení přeplňování (verze USA); Ventil uzávěrky nádrže s aktivním uhlím ; Platí pro motor 271.942: Jednotka řízení NOX (oxidů dusíku); Platí pro motor 642/646: Jednotka řízení CDI; Platí pro motor 642/646: Spojovací manžeta okruhu 30. |
15 |
| Platí pro motory 611/612 :
Jednotka řízení CDI; Platí pro motor 611/612 (do 30.11.04): Vyhřívací prvek odvodního potrubí. |
7,5 | |
| 55 | Senzor úhlu otáčení Distronic;
Jednotka řízení DTR; Týká se převodovky 722: jednotka řízení ETC [EGS] (do 31.5.04); Jednotka elektronického řízení modulu páky převodovky; Jednotka elektrického řízení (VGS); Týká se převodovky 716: Spínač rozpoznávání převodových stupňů; Manuální automatické ovládání převodovky jednotka. |
7.5 |
| 56 | Jednotka řízení ESP a BAS;
Spínač brzdových světel. |
5 |
| 57 | Senzor úhlu řízení (do 31.5.02);
Jednotka řízení EIS [EZS]; Modul sloupku řízení (od 1.6.02); Platné pro motor 112/113: Jednotka řízení ME-SFI [ME]. |
5 |
| 58 | Platné pro převodovku 716:
hydraulická pumpa SEQ |
40 |
| 59 | Jednotka řízení ESP a BAS | 50 |
| 60 | Jednotka řízení ESP a BAS | 40 |
| 61 | Platné pro převodovku 716:
Jednotka řízení manuální automatické převodovky |
15 |
| 62 | Konektor datové sběrnice;
Modul spínače světel; Spínač brzdových světel. |
5 |
| 63 | Modul spínače světla | 5 |
| 64 | Rádio;
Jednotka rádio-navigace; Jednotka správy, zobrazení a kontroly COMAND. |
10 |
| 65 | Platné pro motor 112/113:
Elektrická vzduchová pumpa. |
40 |

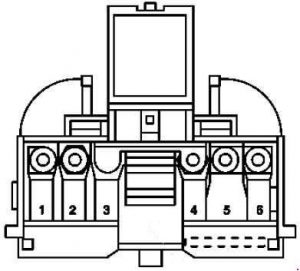

| Relé | ||
| J | Relé systému klaksonu | |
| K | Relé terminálu 87, rám | |
| L | Relé rychlosti stěračů 1 a 2 | |
| M | Relé svorky 15R | |
| N | Relé řízení pumpy SEQ [ASG]
(s manuální automatickou převodovkou Sequentronic (ASG)) |
|
| O | Relé vzduchové pumpy (pouze motory 112, 113, 271) | |
| P. | Relé svorky 15 | |
| Q | Relé zapínání a vypínání stěračů | |
| R | Relé 87, motor | |
| S | Relé startování | |
Pojistková skříň
| Číslo |
Popis |
Ampéráž [A] |
| 1 | Pojistková skříň interní | 125 |
| 2 | Řídicí jednotka posteriore SAM s pojistkou a
modulem relé |
200 |
| 3 | Podpora pro pojistku l,
vano pro ruotu náhradního kola. |
125 |
| 4 | Řídicí jednotka přední SAM s pojistkou a
modulem relé |
200 |
| 5 | Motor a elektrický ventilátor sání AC s
integrovanou kontrolou. Týká se dieselových motorů: Stupeň výkonu žhavení. |
125 |
| 6 | Řídicí jednotka přední SAM s pojistkou a
modulem relé |
60 |
O Mercedes-Benz Třídy C W203 (2000-2007)
Mercedes-Benz Třídy C W203, vyráběný v letech 2000 až 2007, je oblíbeným modelem střední třídy, který se vyznačuje elegantním designem a pokročilými technologiemi pro svou dobu. Tento model nabízí širokou škálu motorů, včetně benzinových i dieselových variant, s objemem od 1.8 do 3.2 litru. Díky svému komfortu a spolehlivosti se stal oblíbeným mezi řidiči, kteří hledají vyvážení mezi výkonem a pohodlím. Interiér vozidla je navržen s důrazem na kvalitu a ergonomii, což přispívá k příjemnému zážitku z jízdy.
Schéma pojistkové skříně Mercedes-Benz Třídy C W203
Tato stránka zobrazuje schéma pojistkové skříně pro Mercedes-Benz Třídy C W203, která je klíčová pro identifikaci a údržbu elektrických systémů vozidla. V tomto modelu se pojistková skříň nachází typicky v motorovém prostoru a v interiéru vozidla, konkrétně pod palubní deskou na straně řidiče. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříň je navržena tak, aby poskytovala jednoduchý přístup a přehlednost při údržbě vozidla.
