Mercedes-Benz Třídy B W242, W246 (2012-2018) – pojistková skříňka
Mercedes-Benz třídy B w242, w246 (2012-2018) – schéma pojistkové skříňky
Rok výroby: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes třídy B w242, w246 (2012-2018) je pojistka 72 v pojistkové skříňce (prostor pro nohy spolujezdce).

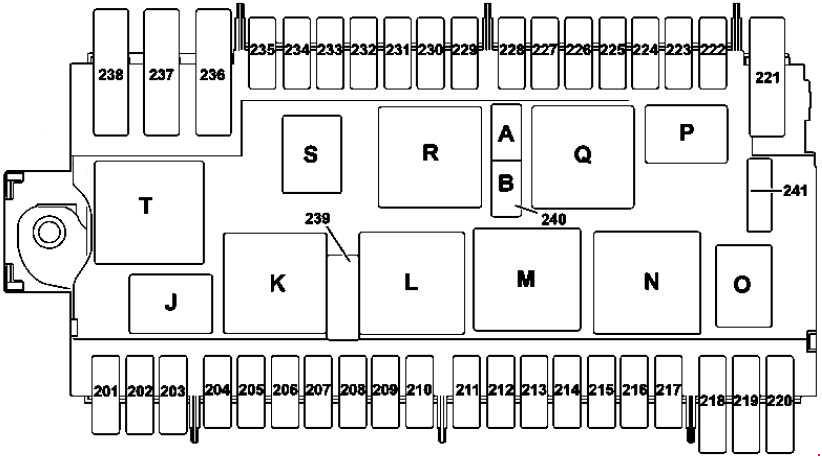

Pojistková skříňka v motorovém prostoru
| Číslo | Popis | Ampéráž [A] |
| 201 | Siréna upozornění | 5 |
| 202 | Jednotka řízení stacionárního vytápění | 20 |
| Elektrické ovládání (W242):
Obvod 87 relé jednotky řízení parkovací brzdy. |
5 | |
| 203 | LED světlomet:
přední pravý světlomet. |
15 |
| Elektrické ovládání (W242):
Jednotka řízení pohonného ústrojí |
5 | |
| 204 | Jednotka elektronického řízení stabilizačního programu | 25 |
| 205 | Hlasitá houkačka levá;
Hlasitá houkačka pravá. |
15 |
| 206 | Platné pro motor 651:
Jednotka řízení CDI Platné pro motor 607: Jednotka řízení pohonného ústrojí; Elektrické ovládání (W242): Relé čerpadla podtlaku pro asistenci brzd; Relé obvodu 87M. |
5 |
| 207 | Týká se naftového motoru:
Relé obvodu 87M Elektrické ovládání (W242): Izolační ventil pro chlazení vysokonapěťové baterie Jednotka řízení parkovací brzdy |
5 |
| 208 | Platné pro motor 133, 607:
Relé obvodu 87 |
7.5 |
| Elektrické ovládání (W242):
Motor ventilátoru |
5 | |
| 209 | LED světlomet:
přední levý světlomet |
15 |
| Elektrické ovládání (W242):
Rezerva |
– | |
| 210 | Vyhřívané relé předního čelního skla | 5 |
| od 03.11.2014 s výjimkou (kanadská verze):
Relé předního startovacího motoru |
5 | |
| 211 | Ovládání na zemní plyn (W242):
Jednotka řízení CNG |
7.5 |
| Elektrické ovládání (W242):
Oběhové čerpadlo topného okruhu |
15 | |
| 212 | Platné pro motor 133, 270:
Propojovací manžeta, obvod 87M3; Týká se motoru 651: Vyhřívací prvek výfukové trubky; Vyhřívací prvek termostatu chladicí kapaliny; Bypass ventil chladiče recirkulace výfukových plynů; Týká se motoru 607 (emisní norma EU5): Senzor kyslíku před katalyzátorem; Převodový tlak aktivačního prvku polohovače; Týká se motoru 607 (emisní norma EU6): Senzor kyslíku před katalyzátorem; Týká se motoru 607: Jednotka řízení CDI; Elektrické ovládání (W242): Elektrické ovládání a čerpadlo chladicí kapaliny přeplňovaného. |
15 |
| 213 | Platné pro motory 133, 270, 651:
Propojovací manžeta, obvod 87 M2e Týká se motoru 607 (emisní norma EU5): Vačkový hřídel; Senzor Hall; Jednotka řízení CDI; Ventil řízení množství; Týká se motoru 607 (emisní norma EU6): Senzor kyslíku za katalyzátorem; Jednotka řízení CDI; Elektrické ovládání (W242): Čerpadlo chladicí kapaliny systému chlazení baterie 1. |
15 |
| 214 | Platné pro motory 133, 270, 651:
Propojovací manžeta, obvod 87 M4e |
10 |
| Elektrické ovládání (W242):
Čerpadlo chladicí kapaliny systému chlazení baterie 2 |
15 | |
| 215 | Platné pro benzínový motor:
Zapalovací cívka válce 1; Zapalovací cívka válce 2; Zapalovací cívka válce 3; Zapalovací cívka válce 4; Týká se motoru 651: Ventil řízení množství; Týká se motoru 607: Jednotka řízení CDI; Regulátor tlaku přeplňování; Ventil řízení množství. |
20 |
| Elektrické ovládání (W242):
Jednotka řízení teploty; Jednotka řízení pohonného ústrojí Gateway; Elektrické ovládání (W242) od 03.11.2014: Distributor vysokého napětí. |
5 | |
| 216 | Platné pro benzínový motor:
Jednotka řízení ME-SFI; Platné pro motor 607: Jednotka řízení pohonného ústrojí. |
5 |
| 217 | Platné s převodovkou 724:
W zcela integrovaná jednotka řízení převodovky s dvojitou spojkou. |
25 |
| 218 | Jednotka elektronického řízení stabilizačního programu | 5 |
| 219 | Elektrické ovládání (W242):
Jednotka řízení parkovací brzdy. |
5 |
| 220 | Oběhové čerpadlo převodového oleje | 10 |
| 221 | Elektrické ovládání (W242):
Podtlakové čerpadlo |
40 |
| 222 | Elektrické ovládání (W242):
Elektrický kompresor chladicího média |
7.5 |
| 223 | Rezerva | – |
| 224 | Elektronický kontrolér DISTRONIC;
Jednotka řízení ASSIST PREVENCE KOLIZE. |
7.5 |
| 225 | Elektrické ovládání (W242):
Řídicí jednotka pohonné jednotky. |
5 |
| 226 | Ovládání na zemní plyn (W242):
Řídicí jednotka CNG; Elektrické ovládání (W242): Řídicí jednotka nabíječky; Řídicí jednotka výkonové elektroniky. |
5 |
| 227 | Elektrické ovládání (W242):
Řídicí jednotka výkonové elektroniky. |
5 |
| 228 | Elektrické ovládání (W242):
Generátor zvuku elektrického vozidla |
5 |
| 229 | Skupina předního světlometu vlevo | 5 |
| 230 | Řídicí jednotka elektroniky programu stability | 5 |
| 231 | Skupina předního světlometu vpravo | 5 |
| 232 | Řídicí jednotka světlometů | 15 |
| 233 | Rezerva | – |
| 234 | Platné pro motor 607:
Řídicí jednotka pohonné jednotky |
5 |
| Elektrické ovládání (W242):
Distributor vysokého napětí |
10 | |
| 235 | Platné pro motor 607:
Motor ventilátoru; Aktuátor lamel chladiče. |
7.5 |
| Platné pro motor 133:
Oběhové čerpadlo chladiče přeplňovaného vzduchu; Oběhové čerpadlo chladiče přeplňovaného vzduchu. |
7.5 | |
| 236 | Řídicí jednotka SAM | 40 |
| 237 | Řídicí jednotka elektroniky programu stability | 40 |
| 238 | Vyhřívané přední sklo | 50 |
| 239 | Relé rychlosti stěračů 1/2 | 30 |
| 240A | Relé 50 startovacího motoru | 25 |
| Elektrické ovládání (W242):
Řídicí jednotka pohonné jednotky |
7.5 | |
| 240B | Circuit 15 relé (není blokováno) | 25 |
| 241 | Elektrické ovládání (W242):
Vyhřívač PTC vysokého napětí |
7.5 |
| Relé | ||
| J | Relé klaksonu fanfára | |
| K. | Relé rychlosti stěračů 1/2 | |
| L | Relé zapnutí/vypnutí stěračů předního skla | |
| M | Obvod startovacího motoru 50 relé;
Elektrické ovládání (W242): Obvod 87 relé. |
|
| N | Relé obvodu 87 M. | |
| O | ECO start / stop:
Relé oběhového čerpadla převodového oleje; Elektrické ovládání (W242): Obvod 87 relé řídicí jednotky zámku parkování. |
|
| P. | Rezervní relé (F58kP) | |
| Q | Obvod 15 relé (není blokováno);
Elektrické ovládání (W242): Relé napájení čerpadla podtlaku asistenta brzdy (F58kQ). |
|
| R | Relé obvodu 15 | |
| S | Obvod 87 relé | |
| T | Vyhřívané relé předního skla | |
Pojistková skříňka v prostoru pro cestující
| Číslo | Popis | Ampéráž [A] |
| 21 | Týká se naftového motoru:
Amplifikátor vytápění PTC |
150 |
| 22 | Dodatečné relé baterie pro funkci ECO start / stop | 200 |
| 23 | Ovladač předních dveří nalevo | 30 |
| 24 | Ovladač předních dveří napravo | 30 |
| 25 | Řídicí jednotka SAM | 30 |
| 26 | Dodatečná spojovací manžeta baterie ECO start / stop | 10 |
| 27 | Modul pojistek a relé v motorovém prostoru | 30 |
| 28 | Řídicí jednotka generátoru zvuku ve vozidle;
Elektrické ovládání (W242): Řídicí jednotka správy teploty. |
5 |
| 29 | do 02.11.2014:
Zásuvka přívěsu; Situace k 03.11.2014: Řídicí jednotka rozpoznávání přívěsu. |
15 |
| 30 | Řídicí jednotka rozpoznávání přívěsu | 5 |
| 31 | 4MATIC:
Ovladač systému pohonu všech kol |
5 |
| 32 | Řídicí jednotka modulu světla pro řízení | 5 |
| 33 | Ovládací panel Audio / COMAND | 5 |
| 34 | Řídicí a operační jednotka ACC | 7,5 |
| 35 | Vytápění zadního okna | 40 |
| 36 | Řídicí jednotka sedadla řidiče;
Řídicí jednotka nastavení bederní opěrky sedadla řidiče. |
7,5 |
| 37 | Displej Audio / COMAND | 7,5 |
| 38 | Řídicí jednotka dodatečného systému zadržování | 7,5 |
| 39 | Řídicí jednotka zavěšeného ovládacího panelu | 10 |
| 40 | Platné pro motor 651 (nařízení o emisích EU6):
Řídicí jednotka pohonného systému |
15 |
| Elektrické ovládání (W242):
Řídicí jednotka pohonného systému |
5 | |
| 41 | Modul řízení panoramatického střešního okna | 30 |
| 42 | Rádio (Audio 5 USB, Audio 20 CD, Audio 20 CD s měničem CD);
Řídicí jednotka COMAND. |
5 |
| Rádio (Rádio 20, Audio 20 USB) | 25 | |
| 43 | Řídicí jednotka parkovacího systému | 5 |
| 44 | Reverzibilní naviják přední nalevo pro nouzové napětí | 40 |
| 45 | Reverzibilní naviják přední napravo pro nouzové napětí | 40 |
| 46 | Řídicí jednotka předního sedadla pasažéra;
Řídicí jednotka nastavení bederní opěrky sedadla pasažéra. |
7,5 |
| 47 | Modul navigace | 7,5 |
| Řídicí jednotka systému adaptivního tlumení | 25 | |
| 48 | Rezerva | – |
| 49 | Řídicí jednotka pro kit pro ovládání pro iPhone ® | 7,5 |
| Motor ventilátoru COMAND | 5 | |
| 50 | Rezerva | – |
| 51 | Rezerva | – |
| 52 | Elektrické ovládání (W242):
Motor aktivního zámku parkování |
30 |
| 53 | Rezerva | – |
| 54 | Rezerva | – |
| 55 | Modul komunikace telematických služeb;
Řídicí jednotka KEYLESS-GO. |
5 |
| 56 | Řídicí jednotka modulu světla pro řízení | 10 |
| 57 | Asistent udržování jízdního pruhu:
Multifunkční řídicí jednotka vozidla pro speciální použití |
30 |
| Speciální vozidlo:
Řídicí jednotka vozidla pro speciální použití |
7.5 | |
| Elektrické ovládání (W242):
Obvod motoru aktivního zámku parkování 87 relé (F34kG) |
5 | |
| 58 | Pojistková skříňka vozidla pro nouzové použití | 30 |
| 59 | Ovládání předního sedadla pasažéra, uni | 30 |
| 60 | Řídicí jednotka sedadla řidiče | 30 |
| 61 | Řídicí jednotka zesilovače audio systému | 40 |
| 62 | Týká se převodovky 711:
Elektrický zámek řízení |
20 |
| 63 | Řídicí jednotka systému napájení | 25 |
| Elektrické ovládání (W242):
Kontrolní port pohonného systému |
5 | |
| 64 | Řídicí jednotka elektronická pro platby;
Řídicí jednotka věnovaná komunikaci na krátké vzdálenosti. |
1 |
| 65 | Žárovka v odkládací schránce | 5 |
| 66 | Pojistková skříňka vozidla pro nouzové použití | 15 |
| Rozhraní vozidla pro speciální použití | 5 |
| 67 | Rezerva | – |
| 68 | Rezerva | – |
| 69 | Rezerva | – |
| 70 | Zásuvka centrální konzoly vzadu | 25 |
| 71 | Zásuvka zavazadlového prostoru | 25 |
| 72 | Přední zapalovač cigaret s osvětlením popelníku;
Zásuvka napájení uvnitř vozidla. |
25 |
| 73 | Kontrolér elektrické parkovací brzdy | 30 |
| 74 | Kontrolér elektrické parkovací brzdy | 30 |
| 75 | Řídicí jednotka rozpoznávání přívěsu | 20 |
| Elektrický pohon (W242):
Řídicí jednotka systému správy baterie (N82 / 2) |
5 | |
| 76 | Řídicí jednotka rozpoznávání přívěsu (N28 / 1) | 25 |
| Elektrický pohon (W242):
Řídicí jednotka blokování parkování |
5 | |
| 77 | Řídicí jednotka rozpoznávání přívěsu | 25 |
| 78 | Pojistková skříňka vozidla pro nouzové situace | 40 |
| 79 | Řídicí jednotka SAM | 40 |
| 80 | Řídicí jednotka SAM | 40 |
| 81 | Regulátor ventilátoru | 40 |
| 82 | Řídicí jednotka panelu ovládání | 10 |
| 83 | Elektronická řídicí jednotka zapalování | 7,5 |
| 84 | Řídicí jednotka horního ovládacího panelu | 5 |
| 85 | ATA [EDW] / ochrana proti tahání / řídicí jednotka vnitřní bezpečnosti | 5 |
| 86 | Zesilovač FM, AM a CL antény [ZV];
od 01.06.2016: Zesilovač / kompenzátor antény systému mobilní telefonie. |
5 |
| 87 | Diagnostický konektor | 10 |
| 88 | Set ukazatelů | 10 |
| 89 | Spínač vnějších světel | 5 |
| 90 | Inteligentní radarový senzor levého zadního nárazníku;
Inteligentní radarový senzor pravého zadního nárazníku. |
5 |
| 91 | Spínač monitorování činnosti pedálu;
Spínač osvětlení prostorů pro nohy; Elektrický pohon (W242): Řídicí jednotka systému správy baterie. |
5 |
| 92 | Řídicí jednotka systému napájení;
Elektrický pohon (W242): Řídicí jednotka pohonného systému dveří. |
5 |
| 93 | Kontrolér elektrické parkovací brzdy | 5 |
| 94 | Řídicí jednotka systému dodatečného zadržování | 7,5 |
| 95 | Rozpoznávání obsazenosti předního sedadla pasažéra a
řídicí jednotka systému detekce hmotnosti ACSR (WSS) |
7,5 |
| 96 | Motor stěrače zadních dveří | 15 |
| 97 | Elektrický konektor mobilního telefonu | 5 |
| 98 | Řídicí jednotka SAM | 5 |
| 99 | Řídicí jednotka monitorování tlaku v pneumatikách | 5 |
| 100 | Platné pro motor 133:
INTERFACCIA DIRECT SELECT |
5 |
| 101 | 4MATIC:
Kontrolér systému pohonu všech kol |
10 |
| 102 | Přijímač dálkového ovládání stacionárního ohřívače;
Elektrický pohon (W242): Řídicí jednotka pohonného systému; Platné pro vozidla AMG od 01.09.2015: Řídicí jednotka režimu přenosu; od 01.06.2016: Spínač antény pro telefonní a stacionární ohřívač. |
5 |
| 103 | Řídicí jednotka systému nouzového volání;
Komunikační modul telematických služeb; Řídicí jednotka HERMES. |
5 |
| 104 | Řídicí jednotka multimediálního rozhraní;
Jednotka multimediálního připojení. |
5 |
| 105 | Řídicí jednotka Digital Audio Broadcasting;
Řídicí jednotka digitálního audio satelitního rádia (SDAR). |
5 |
| Modul ladidla | 7,5 | |
| 106 | Víceúčelová kamera | 5 |
| 107 | Digitální TV tuner | 5 |
| 108 | do 31.05.2016:
Kamera pro couvání |
5 |
| od 01.06.2016:
Kamera pro couvání |
7,5 | |
| 109 | Elektrický konektor nabíjecí zásuvky | 20 |
| 110 | Kontrolér rádia COMAND;
Kontrolér zvuku motoru. |
30 |
| Relé | ||
| A | Relé obvodu 15 | |
| B | Relé zadního stěrače | |
| C | Obvod relé 15R2 | |
| D | Vyhřívané relé zadního skla | |
| E | Obvod relé 15R1 | |
| F | Obvod relé 30g | |
| G | Elektrický pohon (W242):
Obvod 87 relé motoru aktivátoru blokování parkování |
|

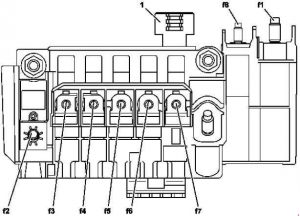

Pojistková skříňka elektrická přední
| Č. | Popis | Ampéráž [A] |
| 1 | Alternátor | 300 |
| Elektrické ovládání (W242):
Řídicí jednotka DC / DC převodníku |
400 | |
| 2 | Pojistková skříňka uvnitř vozidla | 200 |
| Týká se naftového motoru:
Interní pojistková skříňka vozidla |
250 | |
| 3 | Elektrická řídicí jednotka asistence řízení | 100 |
| 4 | Řídicí jednotka SAM | 40 |
| 5 | Motor ventilátoru | 80 |
| 6 | Platí pro motor 607:
Řídicí jednotka topení paliva |
70 |
| 7 | Platí pro motor 607 (normativa o emisích EU5):
Řídicí jednotka pro DPF regeneraci ohřívače |
125 |
| 8 | Platí pro motory 607, 651:
Výstupní stupeň žhavení |
100 |
| Relé | ||
| F32k1 | Relé odpojení | |
O Mercedes-Benz třídy B W242, W246 (2012-2018)
Mercedes-Benz třídy B W242 a W246, vyráběné v letech 2012 až 2018, jsou kompaktní rodinná vozidla, která se vyznačují prostorným interiérem a moderními technologiemi. Tyto modely jsou známé svou spolehlivostí a komfortem, přičemž nabízejí různé možnosti motorů včetně benzínových a dieselových variant. V závislosti na výbavě mohou být vozidla vybavena pokročilými bezpečnostními systémy, jako jsou asistent udržování v jízdním pruhu nebo adaptivní tempomat. Jejich elegantní design a kvalitní zpracování interiéru činí z modelů W242 a W246 oblíbenou volbu mezi řidiči, kteří hledají praktické a stylové vozidlo.
Schéma pojistkové skříňky Mercedes-Benz třídy B W242, W246
Tato stránka zobrazuje schéma pojistkové skříňky pro Mercedes-Benz třídy B W242 a W246, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla, pod přístrojovou deskou na straně řidiče, a další může být umístěna v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečný a efektivní provoz vozidla, proto je důležité mít k dispozici přesné schéma pojistkové skříňky.
