Mercedes-Benz Třída A w176 (2012-2018) – pojistková skříňka
Mercedes-Benz Třída A w176 (2012-2018) – schéma pojistkové skříňky
Rok výroby: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes Třída A w176 (2012-2018) je pojistka 72 v pojistkové skříňce v prostoru pro nohy spolujezdce.

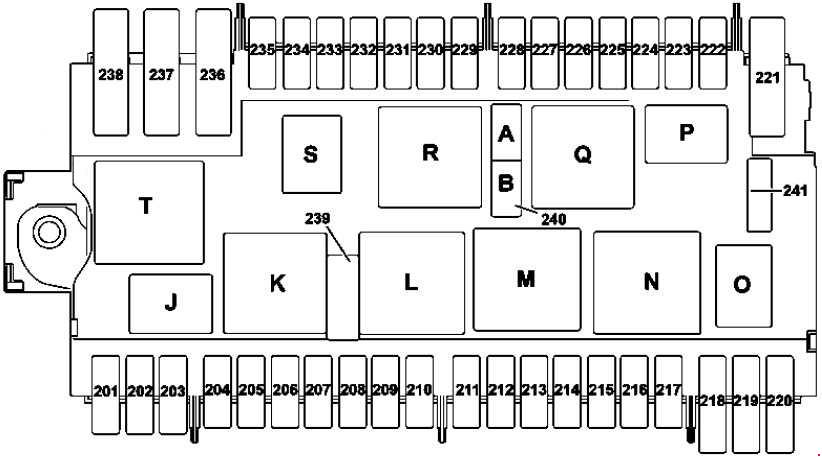

Pojistková skříňka v motorovém prostoru
| Číslo | Popis | Ampéráž [A] |
| 201 | Siréna upozornění | 5 |
| 202 | Jednotka řízení stacionárního topení | 20 |
| 203 | Světlomet LED:
Přední pravý světlomet |
15 |
| 204 | Jednotka elektronického řízení stabilizačního programu | 25 |
| 205 | Klaksón levý;
Klaksón pravý. |
15 |
| 206 | Platí pro motor 651:
Jednotka řízení CDI Platí pro motor 607: Jednotka řízení pohonné jednotky |
5 |
| 207 | Týká se naftového motoru:
Relé obvodu 87M |
5 |
| 208 | Platí pro motor 133, 607:
Relé obvodu 87 |
7.5 |
| 209 | Světlomet LED:
Přední levý světlomet |
15 |
| 210 | Relé vyhřívaného čelního skla;
od 01.09.2015: Relé startovacího motoru. |
5 |
| 211 | Nepoužito | – |
| 212 | Platí pro motor 133, 270:
Připojovací potrubí, obvod 87M3; Týká se naftového motoru 651: Vyhřívací prvek odvodního potrubí; Vyhřívací prvek termostatu chladicí kapaliny; Bypass ventil chladiče recirkulace výfukových plynů; Týká se motoru 607 (norma EU5): Senzor kyslíku před katalyzátorem; Převodový tlak aktivačního ventilu; Týká se motoru 607 (norma EU6): Senzor kyslíku před katalyzátorem; Platí pro motor 607: Jednotka řízení CDI. |
15 |
| 213 | Platí pro motory 133, 270, 651:
Připojovací potrubí, obvod 87 M2e; Týká se motoru 607 (norma EU5): Vačkový hřídel; Senzor Hall; Jednotka řízení CDI; Regulační ventil množství; Týká se motoru 607 (norma EU6): Senzor kyslíku za katalyzátorem; Jednotka řízení CDI. |
15 |
| 214 | Platí pro motory 133, 270, 651:
Připojovací potrubí, obvod 87 M4e |
10 |
| 215 | Platí pro benzínový motor:
Zapalovací cívka válce 1; Zapalovací cívka válce 2; Zapalovací cívka válce 3; Zapalovací cívka válce 4; Týká se motoru 651: Regulační ventil množství Týká se motoru 607: Jednotka řízení CDI; Regulátor tlaku přeplňování; Regulační ventil množství. |
20 |
| 216 | Platí pro benzínový motor:
Jednotka řízení ME-SFI; Platí pro motor 607: Jednotka řízení pohonné jednotky. |
5 |
| 217 | Platí s převodovkou 724:
Plně integrovaná jednotka řízení převodovky s dvojitou spojkou. |
25 |
| 218 | Jednotka elektronického řízení stabilizačního programu | 5 |
| 219 | Nepoužito | – |
| 220 | Čerpadlo cirkulace převodové kapaliny | 10 |
| 221 | Nepoužito | – |
| 222 | Nepoužito | – |
| 223 | Nepoužito | – |
| 224 | Elektronický kontrolér DISTRONIC;
Jednotka řízení COLLISION PREVENTION ASSIST. |
7.5 |
| 225 | Nepoužito | – |
| 226 | Nepoužito | – |
| 227 | Nepoužito | – |
| 228 | Nepoužívá se | – |
| 229 | Skupina světlometu předního levého | 5 |
| 230 | Jednotka elektronické kontroly programu stability | 5 |
| 231 | Skupina světlometu předního pravého | 5 |
| 232 | Jednotka kontroly světlometů | 15 |
| 233 | Nepoužívá se | – |
| 234 | Platí pro motor 607:
Jednotka kontroly pohonné skupiny |
5 |
| 235 | Platí pro motor 607:
Motor ventilátoru; Aktuátor lamel chladiče. |
7.5 |
| Platí pro motor 133:
Čerpadlo cirkulace chladiče přeplňovaného vzduchu. |
7.5 | |
| 236 | Jednotka kontroly SAM | 40 |
| 237 | Jednotka elektronické kontroly programu stability | 40 |
| 238 | Vyhřívané čelní sklo | 50 |
| 239 | Relé rychlosti stěračů 1/2 | 30 |
| 240A | Relé 50 startovacího motoru | 25 |
| 240B | Obvod 15 relé (není zablokován) | 25 |
| 241 | Nepoužívá se | 7.5 |
| Relé | ||
| J | Relé klaksonu | |
| K | Relé rychlosti stěračů 1/2 | |
| L | Relé zapnutí/vypnutí stěračů čelního skla | |
| M | Relé 50 startovacího motoru | |
| N | Relé obvod 87 M. | |
| O | ECO start/stop:
Relé čerpadla cirkulace převodové kapaliny |
|
| P | Rezervní relé (F58kP) | |
| Q | Obvod 15 relé (není zablokován) | |
| R | Relé 15 obvodu | |
| S | Obvod 87 relé | |
| T | Relé vyhřívaného čelního skla | |

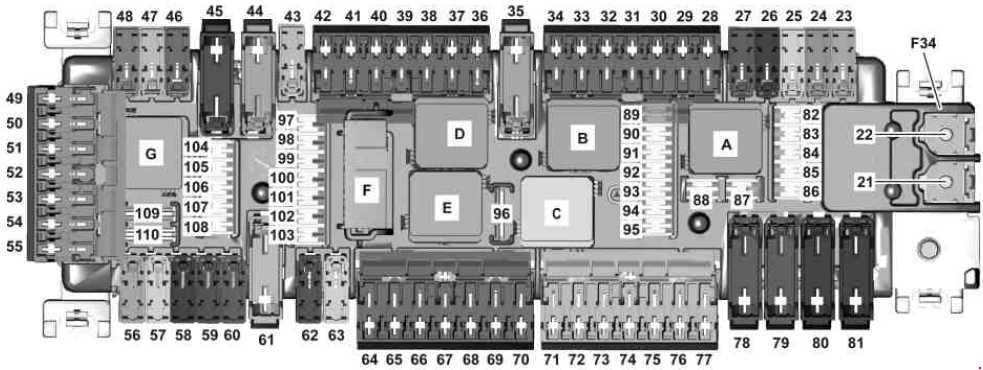

Schéma pojistek v prostoru pro cestující
| Č. | Popis | Ampéráž [A] |
| 21 | Týká se naftového motoru:
Amplifikátor vytápění PTC |
150 |
| 22 | Dodatečné relé baterie pro funkci ECO start/stop | 200 |
| 23 | Kontrolér předních dveří na levé straně | 30 |
| 24 | Kontrolér předních dveří na pravé straně | 30 |
| 25 | Řídicí jednotka SAM | 30 |
| 26 | Dodatečná propojovací trubice baterie ECO start/stop | 10 |
| 27 | Modul pojistek a relé motorového prostoru | 30 |
| 28 | Řídicí jednotka generátoru zvuku uvnitř vozidla | 5 |
| 29 | do 02.11.2014:
Zásuvka přívěsu; od 03.11.2014: Řídicí jednotka rozpoznávání přívěsu. |
15 |
| 30 | Řídicí jednotka rozpoznávání přívěsu | 5 |
| 31 | 4MATIC:
Kontrolér pohonu všech kol |
5 |
| 32 | Řídicí jednotka modulu směrovky | 5 |
| 33 | Ovládací panel Audio/COMAND | 5 |
| 34 | Řídicí jednotka a operační ACC | 7,5 |
| 35 | Vytápění zadního skla | 40 |
| 36 | Řídicí jednotka sedadla řidiče;
Řídicí jednotka nastavení bederní opěrky sedadla řidiče. |
7,5 |
| 37 | Displej Audio/COMAND | 7,5 |
| 38 | Řídicí jednotka systému dodatečného udržování | 7,5 |
| 39 | Řídicí jednotka zavěšeného ovládacího panelu | 10 |
| 40 | Platí pro motor 651 (normativa EU6):
Řídicí jednotka hnacího ústrojí |
15 |
| 41 | Modul řízení panoramatického střešního okna | 30 |
| 42 | Rádio (Audio 5 USB, Audio 20 CD, Audio 20 CD s měničem CD);
Řídicí jednotka COMAND. |
5 |
| Rádio (Rádio 20, Audio 20 USB) | 25 | |
| 43 | Řídicí jednotka parkovacího systému | 5 |
| 44 | Navíječ nouzového napětí na levé straně vpředu | 40 |
| 45 | Navíječ nouzového napětí na pravé straně vpředu | 40 |
| 46 | Řídicí jednotka předního sedadla spolujezdce;
Řídicí jednotka nastavení bederní opěrky sedadla spolujezdce. |
7,5 |
| 47 | Modul navigace;
Řídicí jednotka pro iPhone®. |
7,5 |
| Řídicí jednotka systému adaptivního tlumení | 25 | |
| 48 | Nepoužito | – |
| 49 | Řídicí jednotka pro kit Drive Kit pro iPhone® | 7,5 |
| Motor ventilátoru COMAND | 5 | |
| 50 | Řídicí jednotka krytu kamery | 5 |
| 51 | Nepoužito | – |
| 52 | Nepoužito | – |
| 53 | Nepoužito | – |
| 54 | Nepoužito | – |
| 55 | Modul komunikace telematických služeb Řídicí jednotka KEYLESS-GO |
5 |
| 56 | Řídicí jednotka modulu směrovky | 10 |
| 57 | Asistent udržování jízdního pruhu:
Řídicí jednotka multifunkčního vozidla pro speciální použití. |
30 |
| Speciální vozidlo:
řídicí jednotka multifunkčního vozidla pro speciální použití |
7.5 | |
| 58 | Panel pojistek vozidla pro nouzové situace | 30 |
| 59 | Kontrola předního sedadla spolujezdce | 30 |
| 60 | Řídicí jednotka sedadla řidiče | 30 |
| 61 | Řídicí jednotka zesilovače audio systému | 40 |
| 62 | Týká se převodovky 711:
Elektrický zámek řízení |
20 |
| 63 | Řídicí jednotka systému napájení | 25 |
| 64 | Elektronická řídicí jednotka pro platbu;
Řídicí jednotka určená pro komunikaci na krátké vzdálenosti. |
1 |
| 65 | Lampa v odkládací schránce | 5 |
| 66 | Panel pojistek vozidla pro nouzové situace | 15 |
| 67 | Nepoužito | – |
| 68 | Není používáno | – |
| 69 | Není používáno | – |
| 70 | Zásuvka centrální konzoly vzadu | 25 |
| 71 | Zásuvka zavazadlového prostoru | 25 |
| 72 | Zapalovač cigaret vpředu s osvětlením popelníku;
Interní zásuvka napájení vozidla. |
25 |
| 73 | Kontrolér elektrické parkovací brzdy | 30 |
| 74 | Kontrolér elektrické parkovací brzdy | 30 |
| 75 | Řídicí jednotka rozpoznávání přívěsu | 20 |
| 76 | Řídicí jednotka rozpoznávání přívěsu | 25 |
| 77 | Řídicí jednotka rozpoznávání přívěsu | 25 |
| 78 | Schéma pojistek vozidla pro nouzové situace | 40 |
| 79 | Řídicí jednotka SAM | 40 |
| 80 | Řídicí jednotka SAM | 40 |
| 81 | Regulátor ventilátoru | 40 |
| 82 | Řídicí jednotka panelu ovládání zavěšeného | 10 |
| 83 | Řídicí jednotka elektronického zámku zapalování | 7,5 |
| 84 | Řídicí jednotka horního ovládacího panelu | 5 |
| 85 | ATA [EDW]/ochrana proti tahání/řídicí jednotka vnitřní bezpečnosti | 5 |
| 86 | Zesilovač FM, AM a CL antény [ZV];
od 01.06.2016: Zesilovač/kompenzátor antény mobilního telefonního systému. |
5 |
| 87 | Diagnostický konektor | 10 |
| 88 | Sada ukazatelů | 10 |
| 89 | Spínač vnějších světel | 5 |
| 90 | Inteligentní radarový senzor levého zadního nárazníku;
Inteligentní radarový senzor pro pravý zadní nárazník. |
5 |
| 91 | Spínač monitorování akce pedálu;
Spínač osvětlení nohy. |
5 |
| 92 | Řídicí jednotka systému napájení | 5 |
| 93 | Kontrolér elektrické parkovací brzdy | 5 |
| 94 | Řídicí jednotka systému dodatečného udržování | 7,5 |
| 95 | Rozpoznávání obsazenosti předního sedadla spolujezdce a řídicí jednotka systému detekce hmotnosti ACSR (WSS) |
7,5 |
| 96 | Motor stěrače zadních dveří | 15 |
| 97 | Elektrický konektor mobilního telefonu | 5 |
| 98 | Řídicí jednotka SAM | 5 |
| 99 | Řídicí jednotka monitorování tlaku v pneumatikách | 5 |
| 100 | Platí pro motor 133:
INTERFACCIA DIRECT SELECT |
5 |
| 101 | 4MATIC:
Kontrolér pohonu všech kol |
10 |
| 102 | Přijímač dálkového ovládání stacionárního topení;
Platí pro vozidla AMG od 01.09.2015: Řídicí jednotka režimu přenosu; od 01.06.2016: Spínač antény pro telefonní a stacionární topení. |
5 |
| 103 | Řídicí jednotka systému nouzového volání;
Komunikační modul telematických služeb; Řídicí jednotka HERMES. |
5 |
| 104 | Řídicí jednotka multimediálního rozhraní
Jednotka multimediálního připojení |
5 |
| 105 | Řídicí jednotka digitálního audio vysílání;
Řídicí jednotka digitálního satelitního rádia (SDAR). |
5 |
| Modul ladidla | 7,5 | |
| 106 | Multifunkční kamera | 5 |
| 107 | Digitální TV tuner | 5 |
| 108 | do 31.05.2016:
Kamera pro couvání |
5 |
| od 01.06.2016:
Kamera pro couvání |
7,5 | |
| 109 | Elektrický konektor zásuvky pro nabíjení | 20 |
| 110 | Kontrolér rádia COMAND;
Kontrolér zvuku motoru. |
30 |
| Relé | ||
| A | Relé 15 obvodu | |
| B | Relé zadního stěrače | |
| C | Obvod relé 15R2 | |
| D | Relé vyhřívaného čelního skla | |
| E | Obvod 15R1 relé | |
| F | Obvod relé 30g | |
| G | Není používáno | |

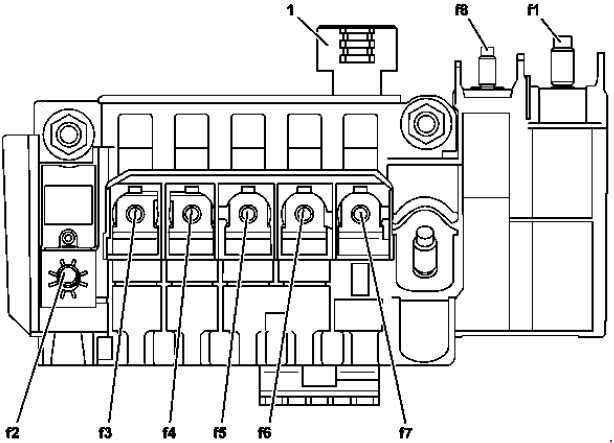

Schéma pojistkové skříňky elektrického systému předního
| Č. | Popis | Ampéráž [A] |
| 1 | Alternátor | 300 |
| 2 | Pojistková skříňka uvnitř vozidla | 200 |
| Týká se naftového motoru:
Vnitřní pojistková skříňka vozidla |
250 | |
| 3 | Elektronická řídicí jednotka posilovače řízení | 100 |
| 4 | Řídicí jednotka SAM | 40 |
| 5 | Motor ventilátoru | 80 |
| 6 | Platí pro motor 607:
Řídicí jednotka vytápění paliva |
70 |
| 7 | Platí pro motor 607 (norma EU5):
Řídicí jednotka regenerativního vytápění DPF |
125 |
| 8 | Platí pro motory 607, 651:
Výstupní stupeň vytápění |
100 |

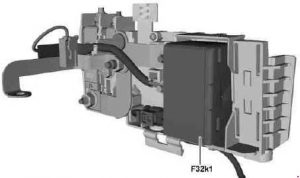

| Relé | ||
| F32k1 | Relé odpojení | |
O Mercedes-Benz Třída A w176 (2012-2018)
Mercedes-Benz Třída A w176, vyráběný v letech 2012 až 2018, je kompaktní hatchback, který přináší luxus a výkonnost v jednom balení. Tento model je známý svým moderním designem a pokročilými technologiemi, které nabízí. K dispozici jsou různé motorizace, včetně benzínových a dieselových motorů, které poskytují širokou škálu výkonu od ekonomických variant až po sportovní AMG verze. Interiér vozidla je navržen s důrazem na komfort a kvalitu, přičemž nabízí množství možností přizpůsobení podle preferencí zákazníka. Bezpečnostní prvky a asistenční systémy, jako je adaptivní tempomat a systém udržování v jízdním pruhu, zvyšují bezpečnost a pohodlí během jízdy.
Schéma pojistkové skříňky Mercedes-Benz Třída A w176
Tato stránka zobrazuje schéma pojistkové skříňky pro Mercedes-Benz Třída A w176, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Pojistková skříňka se obvykle nachází v motorovém prostoru a v interiéru vozidla, často pod přístrojovou deskou nebo v prostoru pro nohy spolujezdce. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro ochranu elektrických obvodů a správné fungování vozidla.
