Mercedes-Benz SLK R171 (2004-2010) – pojistková skříňka

9 června, 2025 Martin Dvořák

Obsah

Mercedes-Benz SLK R171 (2004-2010) – schéma pojistkové skříně

Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes SLK R171 (2004-2010) je pojistka 47 v pojistkové skříni v motorovém prostoru.

Pojistková skříň – poloha

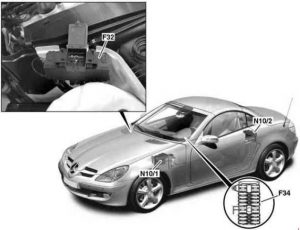

Umístění pojistkové skříně v motorovém prostoru Mercedes SLK R171. — Mercedes-Benz SLK (R171) – schéma pojistkové skříně – poloha

F32 – Přední pojistka předběžného upozornění
F34 – Interní pojistková skříňka
N10 / 1 – Řídicí jednotka SAM na straně řidiče s pojistkou a modulem relé
N10 / 2 – Řídicí jednotka SAM zadní s pojistkou a modulem relé

Pojistková skříň zavazadlového prostoru

Detailní pohled na pojistkovou skříň v zavazadlovém prostoru vozidla. — Mercedes-Benz SLK (R171) – schéma pojistek – zavazadlový prostor

Č.	Popis	[A]
1	Systém informací a komunikace vozidla (VICS) (pouze Japonsko) (do 2008)	5
2	Nepoužívá se	–
3	Telefonní systém (do 2008) Jednotka kontroly tlaku pneumatik (od 2009) Jednotka kontroly Parktronic (od 2009)	7.5
4	Skupina čerpadla paliva	20
5	Relé rezervy 2 (situace k 2009)	20
6	Nepoužívá se	–
7	Relé rezervy 1 (situace k 2009)	20
8	Modul zesilovače antény vlevo, modul zesilovače antény vpravo (do 2008), zesilovač antény vzadu vlevo (do 2008) Systém alarmu proti krádeži (ATA [EDW]) Kompensátor	5
9	Systém Parktronic (PTS) (do 2008)	5
9	Vyhřívání sedadla, AIRSCARF a jednotka kontroly vyhřívání volantu (situace k 2009)	25
10	Odmlžování zadního okna	40
11	Nepoužívá se	–
12	Nepoužívá se	–
13	Osvětlení zavazadlového prostoru (do 2008) Telefon CDA (příloha kabelu) (do 2008) Čerpadlo bederní opěrky (od 2009) Jednotka kontroly systému nouzového volání (od 2009) Bod oddělení napětí VICS + ETC (od 2009)	5
14	Nepoužívá se	–

15	Centrální zamykání vnitřní (do 2008) Uvolnění víčka palivové nádrže (do 2008) Otvor palivové nádrže Motore CL [ZV] (od 2009) Prostor pro rukavice Motore CL [ZV] (od 2009) Motorový prostor konzoly CL (od 2009)	5
16	Bederní pumpa (situace k 2009)	7.5
17	Digitální audio rádio (SDAR) (pouze USA) (do 2008) Hlasový ovládací systém (VCS) (pouze USA) (do 2008)	5
18	Vyhřívání sedadla, AIRSCARF a jednotka ovládání vyhřívání volantu (situace k 2009)	20
19	CD přehrávač s měničem (v odkládací schránce) (do 2008) Navigační systém (do 2008)	7.5
19	Vyhřívání sedadla, AIRSCARF a jednotka ovládání vyhřívání volantu	20
20	Emergenční komunikační systém (pouze USA) (do 2008)	7.5
20	Vyhřívání sedadla, AIRSCARF a jednotka ovládání vyhřívání volantu	10
Relé
ZA	Relé čerpadla paliva
b	Relé VICS (pouze Japonsko)
do	Relé rezervy 2
re	Relé rezervy 1
mi	Relé vyhřívání zadního okna
fa	Circuit 15R, relé 1
sol	1 relé změny polarity víčka palivové nádrže
H.	Relé změny polarity víčka palivové nádrže 2

Leggere Mercedes CLS C218 (od 2011) – baterie

Panel pojistek palubní desky

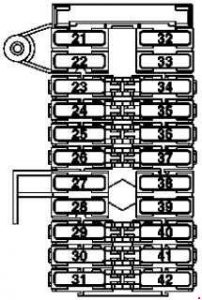

Panel pojistek na palubní desce s označením F32 a F34. — Mercedes-Benz SLK (R171) – schéma pojistek – palubní deska

Č.	Popis	[A]
21	Jednotka řízení horní měkká	5
22	Jednotka řízení ovládacího panelu střechy	5
23	Systém airscarf pro sedadlo vlevo (do 2008)	25
23	Jednotka řízení multimediálního rozhraní (situace k 2009)	5
24	Systém airscarf pro sedadlo vpravo (do 2008)	25
24	Bod oddělení mobilních telefonů (situace k 2009)
25	Vyhřívaná sedadla (do 2008)	25
25	Zesilovač pro audio systém (situace k 2009)	40
26	Rádiové systémy (do 2008)	30
26	Rádio (situace k 2009)	25
27	Modul řízení levých dveří	25
28	Modul řízení pravých dveří	25

29	Jednotka recirkulace AC	40
30	Sada směrových světel	5
31	Vyhřívaný volant (do roku 2008)	10
32	Motor okna zadního pravého (do roku 2008) Jednotka řízení horní měkká (situace k roku 2009)	25
33	LHD: modul sloupku řízení	5
34	Nastavení řízení (do roku 2008) Jednotka řízení nastavení předního sedadla na straně řidiče, s pamětí (situace k roku 2009)	30
35	Nastavení předního sedadla pasažéra (do roku 2008) Jednotka řízení nastavení předního sedadla na straně pasažéra s pamětí (situace k roku 2009)	30
36	Kontrolér EIS [EZS] Kontrolér blokování elektrického řízení	15
37	Panel řízení horní Automatická klimatizace (KLA) nebo automatická komfortní klimatizace (C-AAC) Nastavení zrcátek (do roku 2008) Kontrola střechy Vario (VD) (do roku 2008) Duovalve (do roku 2008) Sklopná zrcátka (do roku 2008) Jednotka řízení-provozní HEAT (situace k roku 2009) Jednotka řízení-provozní Komfort AAC [KLA] (situace k roku 2009)	7.5
38	Hydraulická jednotka s mechanismem soft top	40
39	Motor okna zadního levého (do roku 2008) Jednotka řízení horní měkká (situace k roku 2009)	25
40	Konektor pro připojení dat (1.3) (do roku 2008) Jednotka řízení centrální brány	5
41	Rádiové systémy (do roku 2008) Navigační systém (do roku 2008) Jednotka řízení systému nouzové komunikace (od roku 2009) Jednotka řízení Digital Audio Broadcasting (od roku 2009) Jednotka řízení SDAR (od roku 2009)	5
42	RHD: modul sloupku řízení	5

Leggere Mercedes-Benz Třídy S A217 (2014-2018) – pojistková skříňka

Pojistková skříň v motorovém prostoru

Pohled na pojistkovou skříň v motorovém prostoru s řídicí jednotkou SAM. — Mercedes-Benz SLK (R171) – diagram pojistkové skříně – motorový prostor

Nr	Popis	[A]
43	Klaksón	15
44	Osvětlení v odkládací schránce přes spínač Osvětlení v prostoru mezi opěrkami hlavy (situace k 2009) Osvětlení v prostoru v loketní opěrce (situace k 2009) Multifunkční senzor C-AAC [K-KlA]	5
45	Řídicí jednotka airbagu ARMADA (do 2008) Indikátor airbagu a varovná kontrolka (do 2008) Řídicí jednotka bezpečnostních systémů (od 2009) Obsazené přední sedadlo pasažéra a senzor rozpoznání dětské autosedačky (od 2009; USA) Systém detekce hmotnosti (WSS) řídicí jednotka (situace k 2009; USA)	7.5
46	Systém stěrače (WSA)	40
47	Zapalovač cigaret s osvětlením popelníku Interní zásuvka Rádiové systémy (do 2008)	15
48	Nepoužívá se	–
49	Řídicí jednotka airbagu ARMADA (do 2008) Indikátor airbagu a varovná kontrolka (do 2008) Řídicí jednotka bezpečnostních systémů (od 2009)	7.5
50	Zapíná a kontroluje osvětlení na spínači vnějších světlometů	5
51	Sada indikátorů (do 2008) Nastavení dosahu světlometů (HRA) (do 2008) Elektrický ventilátor sání pro motor / klimatizaci (do 2008)	5
51	Modul výkonu HRA (situace k 2009) Platí pro motor 113.989 (SLK55 AMG): Ventilátor motoru řídicí skříňka (situace k 2009)	7,5
52	Startování	15
53	Obvod řízení motoru 87 / M1 (do 2008) Řídicí jednotka SAM zadní s pojistkou a modulem relé (od 2009) Relé startování (od 2009) Týká se motorů 271, 272: Řídicí jednotka ME-SFI [ME] (od 2009) Platí pro motor 113.989 (SLK 55 AMG): Řídicí jednotka ME-SFI [ME] (situace k 2009) Platí pro motor 113.989 (SLK 55 AMG): Obvod 87 Spojovací konektor M1e (situace k 2009) Týká se motoru 272: Obvod 87 spojení M1e (situace k 2009)	25
54	Kontrola motoru, obvod 87 / M2 (do 2008) AAC s integrovanou kontrolou ventilátoru motoru (situace k 2009) Platí pro motor 113.989 (SLK55 AMG), 272: Relé čerpadla vzduchu (situace k 2009)	15
55	Nastavení dosahu světlometů (HRA) Spínač světel couvání (do 2008) Platí pro převodovku 722: Řídicí jednotka elektrická (VGS) (do 2008) Platí pro převodovku 722: Řídicí jednotka elektronická modul páky převodovky (od 2009) Platí pro převodovku 722,6 : Řídicí jednotka ETC [EGS] (situace k 2009)	7.5
56	Elektronický stabilizační program (ESP)	5
57	Řídicí jednotka EIS [EZS] Platí pro motor 113.989 (SLK 55 AMG), 272: Řízení motoru	5
58	Nepoužívá se	–

Leggere Mercedes CLS C218 (2010-2017) – pojistková skříňka

59	ESP [elektronický stabilizační program] (čerpadlo)	50
60	ESP (blokování ventilů)	40
61	Není použito	–
62	Připojovací konektor dat Spínač vnějších světel	5
63	Spínač vnějších světel	5
64	Rádiové systémy (do roku 2008) Navigační systém (do roku 2008)	10
65	Platné pro motor 113.989 (SLK 55 AMG), 272: Elektrické čerpadlo vzduchu	40
Relé
ja	Modul relé FAN (do roku 2008) Relé klaksonu Fanfare I (stav k roku 2009)
K.	Circuit 87 relé, rám
L	Relé stěrače, fáze 1-2
M	Relé obvodu 15R
N	Rezervní relé
O	Platné s motorem 113.989 (SLK55 AMG), motor 272: Relé čerpadla vzduchu
P.	Relé obvodu 15
Q	Relé zapínání a vypínání stěračů
R	Circuit 87 relé, motor
S	Relé startování

Přední kolej

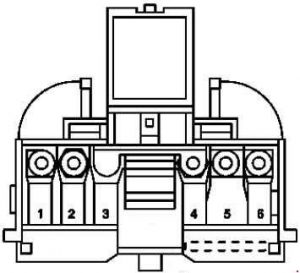

Ilustrace přední pojistky předběžného upozornění F32. — Mercedes-Benz SLK (R171) – schéma pojistkové skříně – pojistka přední

Nr	Popis	[A]
1	Pojistková skříňka vnitřní	125
2	Modul řízení SAM zadní s pojistkou a modulem relé	200
3	Rezerva	125
4	Modul řízení SAM na straně řidiče s modulem pojistky a relé, část 1	200
5	Elektrický ventilátor sání pro motor / klimatizaci	125
6	Modul řízení SAM na straně řidiče s modulem pojistky a relé, část 4	60

O Mercedes-Benz SLK R171 (2004-2010)

Mercedes-Benz SLK R171, vyráběný v letech 2004 až 2010, je sportovní roadster, který se vyznačuje elegantním designem a výkonnými motory. Tento model nabízí širokou škálu motorových možností, včetně čtyřválcových a šestiválcových motorů, které poskytují různé úrovně výkonu a efektivity. SLK R171 je známý svým pevně skládacím střešním systémem, který umožňuje přeměnit vozidlo z kupé na kabriolet během několika sekund. Interiér vozidla je navržen s důrazem na komfort a luxus, přičemž nabízí moderní technologie a kvalitní materiály.

Schéma pojistkové skříně Mercedes-Benz SLK R171

Tato stránka zobrazuje schéma pojistkové skříně pro Mercedes-Benz SLK R171, která je nezbytná pro identifikaci a řešení problémů s elektrickými komponenty vozidla. Pojistková skříňka se obvykle nachází v prostoru pro nohy řidiče nebo v motorovém prostoru. Schémata obsahují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro udržení bezpečnosti a funkčnosti vozidla, proto je důležité mít přehled o jejím uspořádání a obsahu.
