Mercedes-Benz Vaneo w414 (2001-2005) – pojistková skříňka

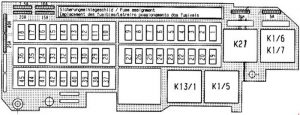

Mercedes-Benz Vaneo w414 (2001-2005) – schéma pojistkové skříně

Rok výroby: 2001, 2002, 2003, 2004, 2005.

Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes Vaneo w414 (2001-2005) je pojistka 12 v pojistkové skříni.

Pojistková skříň

Číslo	Popis	Ampéry
1	Ovladač elektrického ventilátoru * Relé elektrického ventilátoru Ovladač motoru Relé vstřikování vzduchu (benzín)	20
2	Ovladač motoru Relé palivového čerpadla (benzín)	25
3	Ovládací panel topení / teploty Vnitřní ventilátor	25
4	Elektronická řídicí jednotka programu stability Spínač brzdového pedálu	7,5
5	Řídicí jednotka automatické převodovky * Spínač tempomatu * Automatická spojka *	10
6	Klakson	15
7	Brzdové světlo	10
8	Diagnostický konektor Ovládací panel topení / teploty	10
9	Ovladač elektrického ventilátoru *	30
	Relé elektrického ventilátoru	40
10	Panoramatická / otevírací střecha Stěrač zadního okna	15
11	Centrální vnitřní osvětlení – projektor a noční světlo * Navigační systém rádio * Telefon s hands-free * Signální světlo	15
12	Zapalovač cigaret Světlo v odkládací schránce 12 V zásuvka v zavazadlovém prostoru *	20
13	Elektrické okno na levé straně	30
	Elektrické okno komfort na levé straně (automatické otevírání / zavírání) *	7,5
14	Elektrické okno na pravé straně	30
	Elektrické okno komfort na pravé straně (automatické otevírání / zavírání) *	7,5
15	Rozpoznání přítomnosti cestujícího, včetně rozpoznání dětské sedačky Automatické rozpoznání dětské sedačky Řídicí jednotka airbagu	7,5
16	Motor stěrače předního skla	30
17	Čerpadlo kapaliny pro ostřikovače předního skla Zámek centrální (diagnostika) Sada indikátorů (kontrola předních / zadních stěračů a interval stěračů, systém stěrač / ostřikovač, vyhřívání zadního okna a vyhřívání zrcátek, kontrolka airbagu)	10
18	12 V zásuvka středové konzoly.	25
19	Zásuvka pro přívěs * Řídicí jednotka alarmu Taxi *	25
20	Řídicí jednotka rozpoznání přívěsu * Řídicí jednotka alarmu taxi *	7,5
21	Řídicí jednotka rozpoznání přívěsu *	15
22	Řídicí jednotka systému varování * Siréna varování *	10
23	Vyhřívání sedadla	25
24		40

25	Elektrické okno komfort na pravé straně (otevření / zavření automatické) *	30
26	Elektrické okno komfort na levé straně (otevření / zavření automatické) *	30
27	Regulátor času stacionární topení * Rádiový přijímač stacionárního topení * Osvětlené lišty *	5
28	Sada ukazatelů (fungování směrových světel, systém stěrače / ostřikovače, vyhřívané zadní sklo) Počítadlo kilometrů taxi * Signál na střeše taxíku *	10
29	Centrální zamykání	25
30	Řídicí jednotka systému oprávnění k jízdě Sada ukazatelů (kontrolka. Fungování směrových světel. Vnitřní osvětlení) Senzor úhlu řízení	7,5
31	Vyhřívané zadní sklo (vyhřívání zrcátka)	25
32	HF telefonní kompenzátor * Hands-free telefon * Panoramatická / otevírací střecha * Centrální a zadní vnitřní osvětlení nad hlavou * Ovládací panel s předním vnitřním osvětlením * Řídicí jednotka alarmu Taxi *	15
33	Rádio / navigace * Spínač výběru systému hands-free * Rádio telefonní / taxi * Regulátor rádia Taxi *	20
34	Palivové čerpadlo (benzín)	25
35	Ventily pro elektronický stabilizační program	25
36	Skupina lampy	40
37	Vyhřívání zrcátka M10	10
38	Relé startovacího motoru (nafta)	30
	Regulátor motoru (benzín)	7,5
39	Řídicí jednotka systému oprávnění k jízdě Sada ukazatelů (kontrolka. Fungování směrových světel)	7,5
40	Diagnostický přístroj Senzor úhlu řízení Nastavení zrcátka	7,5
41	Ventilátor vnitřního prostředí úroveň 2 * PTC – zesilovač topení na naftu Topení / Temp. Ovládací panel Senzor rosného bodu (klimatizace) * Vyhřívané trysky pro ostřikovače skel Temp. senzor (klimatizace) * Externí zrcátko sklopné *	7,5
42	Skupina lampy Světlo zpátečky (manuální převodovka) Elektronický modul páky převodovky *	7,5
43	Světlo zpátečky (automatická převodovka) Taxametr *	7,5
44	Kontrola času pomocného topení * Řídicí jednotka Parktronic *	7,5
45	Elektrické okno s elektrickým otevřením *	7,5
Relé
K1 / 6	Terminál 87 relé řídicí jednotky motoru (A 002542 25 19)
K1 / 7
K1 / 5	Relé palivového čerpadla (A 002542 25 19)
K13 / 1	Terminál 15 elektronického relé (A 002542 13 19)
K27	Vyhřívané relé zadního skla (A 002542 13 19)
* Volitelné

Pojistková skříň modulu světel

Číslo	Popis	Ampéry
1	Lucciola sinistra	7,5
2	Lucciola destra	7,5
3	Fari anabbaglianti sinistri Fari anabbaglianti destri Spia di controllo dei fari anabbaglianti (set di indicatori)	15
4	Faro laterale sinistro Faro posteriore sinistro	7,5
5	Faro laterale destro Faro posteriore destro Set di indicatori 58K Illuminazione della targa	15
6	Faro antinebbia sinistro / destro Faro posteriore antinebbia sinistro	15

Pojistková skříň modulu řízení

Číslo	Relé
K20 / 1	Relé vysokotlakého návratu (A 002542 13 19)
K9 / 3	Relé elektrického ventilátoru (A 002542 13 19)
K38 / 3	Relé blokování motoru startéru (A 002542 23 19)
K46	Relé upozornění (A 002542 14 19)
K39	Relé klaksonu (A 002542 11 19)
K26 / 2	Relé čerpadla ostřikovače (A 002542 19 19)
K17	Relé vstřikování vzduchu (A 002542 13 19)

Pojistková skříň na kladném pólu baterie

Číslo	Popis	Ampéry
46	Připojení terminálu, terminál 30 Napájení pro pojistky f4, f5, f6 přes relé K1 / 5 Napájení pro pojistky fl, f2 přes relé K1 / 6, K1 / 7 Alternátor Napájení pro pojistky f19, f20, f21 Zesilovač ohřívače PTC (naftový)	150
47	Fáze předehřevu (nafta)	60
	Vstřikování vzduchu (benzín)	40
48	Čerpadlo posilovače řízení	60
49	Elektronický program stabilizace čerpadla návratu	40
50	Spínač zapalování	50
51	Přídavné topení	30

O Mercedes-Benz Vaneo w414 (2001-2005)

Mercedes-Benz Vaneo w414 je kompaktní MPV, které bylo vyráběno v letech 2001 až 2005. Tento model byl navržen na základě platformy třídy A, což mu poskytovalo výhodu v podobě vyšší prostornosti a flexibility interiéru. Vaneo je ideální pro rodiny nebo podnikatele, kteří potřebují spolehlivé a praktické vozidlo. K dispozici bylo několik motorových variant, včetně benzínových a dieselových motorů, které poskytovaly různé úrovně výkonu a efektivity. Vaneo se vyznačuje vysokou úrovní bezpečnosti a komfortu, což je typické pro vozidla značky Mercedes-Benz.

Schéma pojistkové skříně Mercedes-Benz Vaneo w414

Tato stránka zobrazuje schéma pojistkové skříně pro Mercedes-Benz Vaneo w414, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříň se v tomto modelu typicky nachází v prostoru pod palubní deskou a v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříň je klíčovým prvkem pro zajištění správného fungování elektrických komponentů ve vozidle.
