Mercedes-Benz C-Class W205 (2014-2018) – pojistková skříňka
Mercedes-Benz Třídy C w205 (2014-2018) – schéma pojistkové skříně
Rok výroby: 2014, 2015, 2016, 2017, 2018.
Pojistka zapalovače cigaret (zásuvka napájení) v Mercedesu Třídy C w205 (2014-2018) je pojistka 446 v pojistkové skříni
Pojistková skříň na přístrojové desce
| Číslo | [A] | Jednotka řízení SAM přední |
| 200 | 50 | Jednotka řízení SAM přední |
| 201 | 40 | Jednotka řízení SAM přední |
| 202 | 5 | Siréna alarmu ATA [EDW] / ochrana proti odtahu / jednotka řízení vnitřní bezpečnosti (A205) |
| 203 | 20 | Platné s převodovkou 716: Elektrická blokace řízení |
| 204 | 5 | Diagnostický konektor |
| 205 | 7,5 | Jednotka elektronického řízení zapalování |
| 206 | 5 | Analogové hodiny |
| 207 | 15 | Jednotka řízení klimatizace |
| 208 | 7,5 | Skupina ukazatelů |
| 209 | 5 | Jednotka řízení provozního klimatu jednotka řízení horního panelu |
| 210 | 5 | Jednotka řízení modulu světla řízení |
| 211 | 25 | AMG: řídicí jednotka elektronického programu stability |
| 212 | 5 | od 01.06.2016: Spínač antény pro telefonní a stacionární topení |
| 213 | 5 | Řídicí jednotka elektronického programu stability |
| 214 | 30 | AMG: Kontrolér elektrické parkovací brzdy |
| 215 | – | Rezerva |
| 216 | 7,5 | Žárovka v odkládací schránce |
| 217 | 5 | Japonská verze: řídicí jednotka komunikace na krátké vzdálenosti |
| 218 | 7,5 | Řídicí jednotka systému dodatečného zadržení |
| 219 | 5 | Řídicí jednotka systému detekce hmotnosti (WSS) |
| 220 | – | Rezerva |
| Relé | ||
| D | Relé, obvod 15R | |
Schéma pojistkové skříně v motorovém prostoru
| Číslo | [A] | Popis |
| 100 | 40 | Hybrid: podtlakové čerpadlo |
| 101 | 15 | Platí kromě AMG: spojovací manžeta, obvod 87/2 |
| 20 | AMG: spojovací manžeta, obvod 87/2 | |
| 102 | 20 | Platí kromě AMG: spojovací manžeta, obvod 87/1 |
| 25 | AMG: spojovací manžeta, obvod 87/1 | |
| 103 | 15 | Platí kromě AMG: spojovací manžeta, obvod 87/4 |
| 20 | AMG: spojovací manžeta, obvod 87/4 | |
| 104 | 15 | Platí kromě AMG: spojovací manžeta, obvod 87/3 |
| 20 | AMG: spojovací manžeta, obvod 87/3 | |
| 105 | 15 | Vztahuje se na převodovku 722.9 (kromě 722.930): Řídicí jednotka čerpadla oleje pomocné automatické převodovky |
| 106 | – | Rezerva |
| 107 | 60 | Platí s motorem 274,9: Elektrické čerpadlo chladicí kapaliny |
| 108 | 20 | Statické LED světlo: přední pravé světlo LED světlo s vysokou účinností, dynamické LED světlo: přední levé světlo přední pravé světlo |
| 109 | 30 | Motor stěrače |
| 110 | 20 | Statické LED světlo: přední levé světlo |
| LED s vysokou účinností, dynamické LED světlo: přední levé světlo přední pravé světlo |
||
| 111 | 30 | Startování |
| 112 | 15 | Hybrid: senzor pedálu akcelerátoru |
| 113 | – | Rezerva |
| 114 | 40 | Kompresor AIRmatic |
| 115 | 15 | Hlasitý klakson a klakson vpravo |
| 116 | – | Rezerva |
| 117 | – | Rezerva |
| 118 | 5 | Hybrid: řídicí jednotka programu elektronické stability |
| 119 | 15 | Circuit 87 C2 spojovací manžeta |
| 120 | 5 | Platí kromě AMG: spojovací manžeta obvodu 87 C1 |
| 15 | AMG: spojovací manžeta obvodu 87 C1 | |
| 121 | 5 | Elektronická řídicí jednotka programu stability |
| 122 | 5 | Relé CPC |
| 123 | – | Rezerva |
| 124 | – | Rezerva |
| 125 | 5 | Řídicí jednotka SAM přední |
| 126 | 5 | Řídicí jednotka skupiny pohonný systém Týká se dieselového motoru: řídicí jednotka CDI Týká se benzínového motoru: řídicí jednotka ME-SFI |
| 127 | 5 | Hybrid: omezovač poklesu napětí |
| 128 | 5 | Skupina předních světel vlevo a spínač vnějších světel |
| 129 | 30 | Hybrid: obvod startování 50 relé |
| 129A | 30 | Hybrid: obvod startování 50 relé |
| Relé | ||
| C | Relé 15 v motorovém prostoru | |
| H | Relé 50 startování | |
| I | Hybrid: relé podtlakového čerpadla (+) | |
| J | Relé CPC | |
| K. | Platí pro převodovku 722.9 (kromě 722.930): Relé čerpadla oleje | |
| L | Relé klaksonu | |
| M | Relé vyhřívání polohy zastavení stěrače | |
| N | Obvod relé 87 M. | |
| O | Hybrid: obvod startování 15 relé | |
| P | Platí s motorem 274,9: Relé čerpadla kapaliny na chlazení | |
| Q | Hybrid: relé podtlakového čerpadla (-) | |
| R | Relé AIRmatic | |
Pojistková skříň v prostoru pro nohy spolujezdce
| Číslo | [A] | Popis |
| 301 | 5 | Hybrid: pirofuoco prostřednictvím spínače vysokého napětí |
| 302 | 30 | Ovladač předních dveří vpravo |
| 303 | 30 | W205, S205, V205: Ovladač zadních dveří vlevo A205, C205: Ovladač zadní |
| 304 | 20 | Platné pro Přenos 722: Inteligentní modul servo pro DIRECT SELECT |
| 305 | 30 | Ovladač sedadla řidiče Ovladač vyhřívání sedadla řidiče Ovladač vyhřívání předního sedadla |
| 306 | 30 | Ovladač předního sedadla spolujezdce Ovladač vyhřívání předního sedadla spolujezdce Ovladač vyhřívání předního sedadla |
| 307 | 5 | AMG: Aktivní řídicí jednotka motoru |
| 308 | 30 | Verze USA: elektrický konektor pro elektrické ovládání brzd |
| 309 | 10 | Řídicí jednotka systému varování alarmu |
| 5 | Řídicí jednotka HERMES Komunikační modul pro telematické služby |
|
| 310 | 20 | AMG: Aktivní řídicí jednotka motoru |
| 311 | 10 | Elektronický regulátor ventilátoru Booster |
| 312 | 10 | Řídicí jednotka zavěšeného ovládacího panelu |
| 313 | 10 | Hybrid: řídicí jednotka výkonové elektroniky |
| 314 | 5 | AMG: Elektronická řídicí jednotka diferenciálu |
| 315 | 5 | Řídicí jednotka skupiny pohonný systém Týká se naftového motoru: řídicí jednotka CDI Týká se benzínového motoru: řídicí jednotka ME-SFI |
| 316 | 7,5 | Řídicí jednotka systému dodatečného zadržení |
| 317 | 30 | Modul ovládání panoramatické střechy. Ovládací modul posuvné střechy |
| 318 | 20 | Stacionární řídicí jednotka topení |
| 319 | 5 | Hybrid: vyhřívání PTC vysokého napětí |
| 320 | 25 | Řídicí jednotka AIRMATIC Řídicí jednotka s systémem adaptivního odpružení |
| 321 | 5 | Japonská verze: řídicí jednotka určená pro komunikaci na krátké vzdálenosti |
| 322 | 20 | Hlavní jednotka |
| 323 | 5 | Řídicí jednotka parkovacího systému |
| MF1 / 1 | 7,5 | Displej Audio / COMAND Motor ventilátoru audio zařízení |
| MF1 / 2 | 7,5 | Multifunkční stereo kamera Multifunkční kamera monofonická |
| MF1 / 3 | 7,5 | Senzor deště / světla s dalšími funkcemi W205, S205, V205: Ovládací panel zavěšený |
| MF1 / 4 | 7,5 | Kontrolér sedadla řidiče Kontrolér vyhřívání sedadla řidiče Kontrolér vyhřívání předního sedadla |
| MF1 / 5 | 7,5 | Kontrolér předního sedadla spolujezdce Kontrolér vyhřívání předního sedadla spolujezdce Kontrolér vyhřívání předního sedadla |
| MF1 / 6 | 7,5 | Řídicí jednotka modulu lampy řízení |
| MF2 / 1 | 5 | Reverzibilní naviják přední levý pro nouzové napětí |
| MF2 / 2 | 5 | Ovládací panel Audio / COMAND Touchpad |
| MF2 / 3 | 5 | Reverzibilní naviják přední pravý pro nouzové napětí |
| MF2 / 4 | 5 | Displej Heads-up |
| MF2 / 5 | 5 | Jednotka multimediálního připojení |
| MF2 / 6 | 5 | Hybrid: elektrický kompresor chladicího média |
| MF3 / 1 | 5 | Zpětná vazba, svorka 30g, řídicí jednotka SAM přední |
| MF3 / 2 | 5 | Řídicí jednotka radarových senzorů |
| MF3 / 3 | – | Rezerva |
| MF3 / 4 | 5 | Skupina tlačítek na přístrojové desce na straně řidiče |
| MF3 / 5 | 5 | Řídicí jednotka klimatizace vzadu |
| MF3 / 6 | 5 | Řídicí jednotka monitoru tlaku pneumatik |
Schéma pojistek v zavazadlovém prostoru

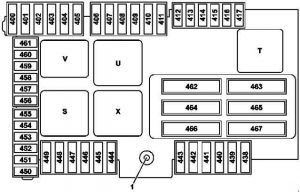

Verze 1

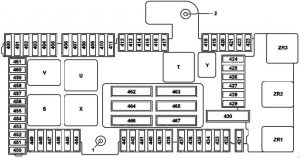

Verze 2
1 – Napájení terminálu 30 „E1“
2 – Napájení terminálu 30g „E2“
| Číslo | [A] | Popis |
| 400 | 25 | BlueTEC: jednotka řízení AdBlue ® |
| 401 | 15 | BlueTEC: jednotka řízení AdBlue ® |
| 402 | 20 | BlueTEC: jednotka řízení AdBlue ® |
| 403 | 30 | Platné do 30.11.2015: Přední sedadlo pro spolujezdce, spínač nastavení částečně elektrického sedadla |
| 25 | Platné od 01.12.2015: Přední sedadlo pro spolujezdce, spínač nastavení částečně elektrického sedadla | |
| 404 | 30 | Platné do 30.11.2015: Sedadlo řidiče, spínač nastavení částečně elektrického sedadla |
| 25 | Platné od 01.12.2015: Sedadlo řidiče, spínač nastavení částečně elektrického sedadla | |
| 405 | – | Rezerva |
| 406 | 30 | Kontrolér předních dveří nalevo |
| 407 | – | Rezerva |
| 408 | 30 | W205, S205, V205: Kontrolér zadních dveří napravo A205, C205: Zadní kontrolér |
| 409 | – | Rezerva |
| 410 | 5 | Přijímač rádiového signálu pro dálkový ohřívač Spínač antény pro telefon a stacionární ohřívač |
| 411 | 30 | Naviják reverzibilní přední nalevo pro nouzové napájení |
| 412 | 7,5 | Hybrid: jednotka řízení systému správy baterie |
| 413 | 5 | Kontrolér víka zavazadlového prostoru |
| 414 | 5 | Modul ladicího zařízení |
| 415 | 5 | Jednotka řízení krytu kamery Generátor vůně |
| 416 | 7,5 | Zesilovač / kompenzátor antény systému telefonování mobilní Deska kontaktu mobilního telefonu |
| 417 | 5 | Jednotka řízení kamery 360 ° Kamera pro couvání |
| 418 | 5 | Jednotka řízení vyhřívání zadních sedadel Jednotka řízení AIRSCARF |
| 419 | 5 | Jednotka řízení nastavení bederní opěrky předního sedadla pro spolujezdce |
| 420 | 5 | Jednotka řízení nastavení bederní opěrky sedadla řidiče |
| 421 | – | Rezerva |
| 422 | – | Rezerva |
| 423 | 5 | Jednotka řízení zesilovače audio systému |
| 424 | 15 | Jednotka řízení AIR BODY CONTROL Plus Týká se motoru 276: Jednotka řízení zvuku motoru |
| 425 | – | Rezerva |
| 426 | – | Rezerva |
| 427 | – | Rezerva |
| 428 | – | Rezerva |
| 429 | – | Rezerva |
| 430 | – | Rezerva |
| 431 | 25 | Jednotka řízení multifunkčního vozidla pro speciální použití |
| 432 | 25 | Jednotka řízení multifunkčního vozidla pro speciální použití |
| 433 | 15 | Jednotka řízení rozpoznávání přívěsu |
| 434 | 15 | Jednotka řízení rozpoznávání přívěsu |
| 30 | AMG: Kontrolér elektrické parkovací brzdy | |
| 435 | 25 | Jednotka řízení rozpoznávání přívěsu AMG: Jednotka elektronického řízení diferenciálu |
| 436 | 15 | Jednotka řízení rozpoznávání přívěsu |
| 437 | 25 | Jednotka řízení rozpoznávání přívěsu |
| 438 | 30 | Řídicí jednotka konvertoru DC / AC |
| 439 | 5 | Tachometr Tachometr s zrcadlem |
| 25 | A205: Řídicí jednotka zadní | |
| 440 | 30 | Řídicí jednotka vyhřívání zadních sedadel Řídicí jednotka AIRSCARF |
| 441 | 30 | Řídicí jednotka AIRSCARF |
| 442 | 25 | Řídicí jednotka systému napájení |
| 443 | 30 | Naviják reverzibilní přední pravý pro nouzové napětí |
| 444 | 15 | Elektrický konektor tabletu PC |
| 445 | 15 | S205: Zásuvka zavazadlového prostoru |
| 446 | 15 | Zapalovač cigaret přední s osvětlením popelníku Zásuvka napájení vnitřní vozidla |
| 447 | 15 | Zásuvka 12V v pravé středové konzole |
| 448 | 10 | Platné pro převody 722, 725: Kondenzátor s přichytávacím mechanismem |
| 449 | 5 | Týká se motoru 626: Kazeta palivového filtru s integrovaným ohřívačem AMG: Kontrolér elektrické parkovací brzdy |
| 450 | 5 | Řídicí jednotka zadní SAM |
| 451 | 5 | Řídicí jednotka systému napájení BlueTEC: řídicí jednotka AdBlue ® |
| 452 | 5 | Integrovaný radarový senzor pravého zadního nárazníku Integrovaný radarový senzor levého zadního nárazníku Centrální radarový senzor zadního nárazníku Externí pravý zadní radarový senzor Externí levý zadní radarový senzor |
| 453 | 5 | Radarový senzor levého předního nárazníku Radarový senzor pravého předního nárazníku Kontrolér COLLISION PREVENTION ASSIST |
| 454 | 7,5 | Platné pro převod 722: V řídicí jednotka převodovky zcela integrovaná |
| 5 | Balík pro učení jízdy: spínač osvětlení prostoru pro nohy Spínač monitorování činnosti pedálu BlueTEC: řídicí jednotka AdBlue ® |
|
| 455 | 5 | Řídicí jednotka konvertoru DC / AC |
| 456 | 5 | Radarový senzor přední s dlouhým dosahem Elektrický kontrolér DISTRONIC |
| 457 | 5 | Hybrid: Řídicí jednotka elektroniky výkonu Řídicí jednotka systému správy baterie AMG: Řídicí jednotka elektroniky diferenciálu Řídicí jednotka s aktivním motorovým podpůrným systémem |
| 458 | 5 | Modul přepínání zadní |
| 459 | 5 | Hybrid: nabíječka AMG: řídicí jednotka podvozků AMG |
| 460 | 10 | Řídicí jednotka KEYLESS-GO |
| 461 | 5 | Zesilovač antény FM 1, AM, CL [ZV] a KEYLESS-GO |
| 462 | 40 | Řídicí jednotka zesilovače audio systému |
| 463 | 30 | W205, S205, V205: Vyhřívání zadního skla pomocí kondenzátoru proti rušení zadního skla A205, C205: Měkká horní část / elektrický konektor vnitřního vozidla |
| 464 | 40 | Kontrolér víka zavazadlového prostoru Kontrolér dveří |
| 465 | 40 | Řídicí jednotka zadní SAM |
| 466 | 40 | Řídicí jednotka zadní SAM |
| 467 | 40 | Týká se motoru 626: Kazeta palivového filtru s integrovaným ohřívačem A205: Skupina kontrolní zadní |
| Relé |
||
| S | Relé 15 obvod vnitřní vozidla |
|
| T | Relé vyhřívání zadního skla | |
| U | Držák pohárů ve druhé řadě sedadel a relé zásuvek | |
| V | BlueTEC: relé AdBlue ® | |
| X | 1. řada sedadel / chladnička zavazadlového prostoru a relé zásuvek | |
| Y | Relé rezervní | |
| ZR1 | Platné pro motor 626: Relé vyhřívače palivového filtru | |
| ZR2 | Relé rezervní | |
| ZR3 | Relé rezervní | |

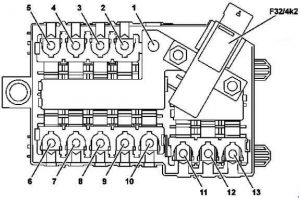

Quadro pojistek interno
F32 / 4k2 – relé odpojení napájení v klidu
| Číslo | [A] | Schéma pojistek motorového prostoru |
| 1 | – | Schéma pojistek motorového prostoru |
| 2 | 150 | Hybrid: relé pro baterii pro funkci ECO start / stop |
| 3 | 40 | Regulátor ventilátoru |
| 4 | – | Rezerva |
| 5 | 150 | Týká se dieselového motoru: Zesilovač PTC topení |
| 6 | 80 | Schéma pojistek na pravém sloupku A. |
| 7 | 150 | Modul pojistek a relé vzadu |
| 8 | – | Rezerva |
| 9 | – | Rezerva |
| 10 | 60 | Platí pro převody 722, 725: V zcela integrovaná řídicí jednotka převodovky |
| 100 | Hybrid: v zcela integrovaná řídicí jednotka převodovky | |
| 11 | – | Rezerva |
| 12 | 40 | Modul pojistek a relé vzadu |
| 13 | 50 | Schéma pojistek na pravém sloupku A. |
O Mercedes-Benz Třídy C w205 (2014-2018)
Mercedes-Benz Třídy C w205, vyráběný v letech 2014 až 2018, je známý svou elegancí a technickou vyspělostí. Tento model nabízí různé motorizace, včetně benzínových a dieselových motorů, které poskytují vyvážený výkon a efektivitu. Interiér vozidla je navržen s důrazem na komfort a moderní technologie, což zahrnuje pokročilé systémy infotainmentu a bezpečnostní prvky. Díky svému designu a jízdním vlastnostem je Třída C w205 oblíbenou volbou mezi těmi, kteří hledají luxusní, ale zároveň praktické vozidlo.
Schéma pojistkové skříně Mercedes-Benz Třídy C w205
Tato stránka zobrazuje schéma pojistkové skříně pro Mercedes-Benz Třídy C w205, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu jsou pojistkové skříně typicky umístěny v motorovém prostoru a v interiéru vozidla, obvykle pod přístrojovou deskou nebo v zavazadlovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříň je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a obsahu.
