Mercedes-Benz GLC X253/C253 (2015-2019…) – pojistková skříňka
Mercedes-Benz GLC x253 – schéma pojistkové skříňky
Rok výroby: 2015, 2016, 2017, 2018, 2019.
GLC250, GLC300, GLC350, GLC43, GLC63
Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes GLC x253 jsou pojistky #445 (zásuvka v zavazadlovém prostoru), #446 (zapalovač cigaret přední, zásuvka napájení vnitřní) a #447 (zásuvka ve středové konzole zadní pravé) v zavazadlovém prostoru.

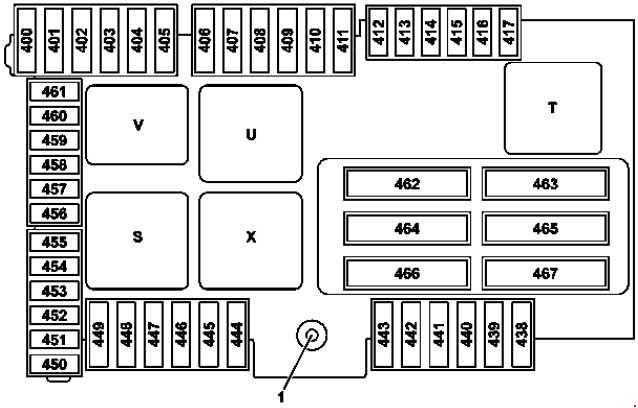

Pojistková skříňka v zavazadlovém prostoru
Verze 1
Verze 2
1 – Napájení svorky 30 „E1“
2 – Napájení svorky 30g „E2“
| Číslo | Ampér [A] | Popis |
| 400 | 25 | BlueTEC: řídicí jednotka AdBlue ® |
| 401 | 15 | BlueTEC: řídicí jednotka AdBlue ® |
| 402 | 20 | BlueTEC: řídicí jednotka AdBlue ® |
| 403 | 30 | Platné do 30.11.2015:
Sedadlo předního spolujezdce, spínač částečně elektrického nastavení sedadla |
| 25 | Platné od 01.12.2015:
Sedadlo předního spolujezdce, spínač částečně elektrického nastavení sedadla |
|
| 404 | 30 | Platné do 30.11.2015:
Sedadlo řidiče, spínač částečně elektrického nastavení sedadla |
| 25 | Platné od 01.12.2015:
Sedadlo řidiče, spínač částečně elektrického nastavení sedadla |
|
| 405 | – | Rezerva |
| 406 | 30 | Ovladač předních dveří na levé straně |
| 407 | – | Rezerva |
| 408 | 30 | Ovladač zadních dveří na pravé straně |
| 409 | – | Rezerva |
| 410 | 5 | Přijímač rádiového signálu pro dálkové topení;
Spínač antény pro telefon a stacionární ohřívač. |
| 411 | 30 | Ovladač navíječe nouzového napětí na levé straně |
| 412 | 7,5 | Hybrid:
Řídicí jednotka systému správy baterie |
| 413 | 5 | Ovladač víka zavazadlového prostoru |
| 414 | 5 | Modul tuneru |
| 415 | 5 | Řídicí jednotka ochrany kamery;
Generátor vůně. |
| 416 | 7,5 | Zesilovač / kompenzátor antény mobilního telefonu
Kontaktní deska mobilního telefonu |
| 417 | 5 | Řídicí jednotka kamery 360°;
Kamera pro couvání. |
| 418 | 5 | Řídicí jednotka vyhřívání zadních sedadel;
Řídicí jednotka AIRSCARF. |
| 419 | 5 | Řídicí jednotka nastavení bederní opěrky sedadla předního spolujezdce |
| 420 | 5 | Řídicí jednotka nastavení bederní opěrky sedadla řidiče |
| 421 | – | Rezerva |
| 422 | – | Rezerva |
| 423 | 5 | Řídicí jednotka zesilovače audio systému |
| 424 | 15 | Řídicí jednotka AIR BODY CONTROL Plus;
Týká se motoru 276: Řídicí jednotka zvuku motoru. |
| 425 | – | Rezerva |
| 426 | – | Rezerva |
| 427 | – | Rezerva |
| 428 | – | Rezerva |
| 429 | – | Rezerva |
| 430 | – | Rezerva |
| 431 | 25 | Řídicí jednotka multifunkčního vozidla pro speciální účely |
| 432 | 25 | Řídicí jednotka multifunkčního vozidla pro speciální účely |
| 433 | 20 | Řídicí jednotka rozpoznávání přívěsu |
| 434 | 30 | Řídicí jednotka rozpoznávání přívěsu |
| 435 | 25 | Řídicí jednotka rozpoznávání přívěsu |
| 436 | 15 | Řídicí jednotka rozpoznávání přívěsu |
| 437 | 25 | Řídicí jednotka rozpoznávání přívěsu |
| 438 | 30 | Řídicí jednotka měniče DC / AC |
| 439 | – | Rezerva |
| 440 | 30 | Řídicí jednotka vyhřívání zadních sedadel;
Řídicí jednotka AIRSCARF. |
| 441 | 30 | Řídicí jednotka AIRSCARF |
| 442 | 25 | Řídicí jednotka systému napájení |
| 443 | 30 | Ovladač navíječe nouzového napětí předního pravého |
| 444 | 15 | Elektrické připojení tablet PC |
| 445 | 15 | Zásuvka v zavazadlovém prostoru |
| 446 | 15 | Zapalovač cigaret přední s osvětlením popelníku;
Zásuvka napájení uvnitř vozidla. |
| 447 | 15 | Zásuvka 12V v pravé středové konzole |
| 448 | 10 | Platné pro převody 722, 725:
Kondenzátor spouštění |
| 449 | 5 | Týká se motoru 626:
Kartridž palivového filtru s integrovaným ohřívačem; Hybrid: Generátor zvuku. |
| 450 | 5 | Řídicí jednotka zadního SAM |
| 451 | 5 | Řídicí jednotka systému napájení;
BlueTEC: Řídicí jednotka AdBlue ®. |
| 452 | 5 | Integrovaný radarový senzor pravého zadního nárazníku; Integrovaný radarový senzor levého zadního nárazníku; Centrální radarový senzor zadního nárazníku; Externí radarový senzor pravého zadního nárazníku; Externí radarový senzor levého zadního nárazníku. |
| 453 | 5 | Radarový senzor levého předního nárazníku;
Radarový senzor pravého předního nárazníku; Ovladač ASSIST PREVENCIÓNY KOLÍZIE. |
| 454 | 7,5 | Platné pro převody 722:
Řídicí plně integrovaná jednotka převodovky |
| 5 | BlueTEC:
Řídicí jednotka AdBlue ® |
|
| 455 | 5 | Řídicí jednotka měniče DC / AC |
| 456 | 5 | Radarový senzor přední s dlouhým dosahem;
Elektrický ovladač DISTRONIC. |
| 457 | 5 | Hybrid: Řídicí jednotka výkonové elektroniky; Řídicí jednotka měniče DC / DC; Řídicí jednotka výkonové elektroniky. |
| 458 | 5 | Modul přepínání zadní |
| 459 | 5 | Hybrid:
Nabíječka |
| 460 | 10 | Řídicí jednotka KEYLESS-GO |
| 461 | 5 | Zesilovač antény FM 1, AM, CL [ZV] a KEYLESS-GO |
| 462 | 40 | Řídicí jednotka zesilovače audio systému |
| 463 | 30 | Vyhřívání zadního skla prostřednictvím kondenzátoru proti rušení zadního skla |
| 464 | 40 | Ovladač krytu zavazadlového prostoru Ovladač zvedacího víka |
| 465 | 40 | Modul řízení zadního SAM |
| 466 | 40 | Modul řízení zadního SAM |
| 467 | 40 | Týká se motoru 626:
Kartridž palivového filtru s integrovaným ohřívačem |
| Relé |
||
| S | Relé 15 vnitřní vozidla |
|
| T | Relé vyhřívání zadního skla | |
| U | Držák nápojů ve druhé řadě sedadel a relé zásuvek | |
| V | BlueTEC: relé AdBlue ® | |
| X | 1. řada sedadel / chladnička zavazadlového prostoru a relé zásuvek | |
| Y | Relé rezervy | |
| ZR1 | Platné pro motor 626:
Relé ohřívače palivového filtru |
|
| ZR2 | Relé rezervy | |
| ZR3 | Relé rezervy | |
Čtyři pojistky v prostoru pro nohy spolujezdce
| Číslo | Ampér [A] | Popis |
| 301 | 5 | Hybrid:
Pirofusa prostřednictvím spínače vysokého napětí |
| 302 | 30 | Ovladač předních dveří vpravo |
| 303 | 30 | Ovladač zadních dveří vlevo |
| 304 | 20 | Platné pro převodovky 722:
Inteligentní modul servo pro DIRECT SELECT (A80) |
| 305 | 30 | Ovladač sedadla řidiče;
Ovladač vyhřívání sedadla řidiče; Ovladač vyhřívání předního sedadla. |
| 306 | 30 | Ovladač předního sedadla spolujezdce;
Ovladač vyhřívání předního sedadla spolujezdce; Ovladač vyhřívání předního sedadla. |
| 307 | – | Rezerva |
| 308 | 30 | Verze USA:
Elektrické připojení elektrického ovládání brzdy |
| 309 | 10 | Jednotka řízení systému varovných připojení |
| 5 | Jednotka řízení HERMES;
Modul komunikace telematických služeb. |
|
| 310 | – | Rezerva |
| 311 | 10 | Elektronický regulátor ventilátoru Booster |
| 312 | 10 | Jednotka řízení zavěšeného ovládacího panelu |
| 313 | 10 | Hybrid: jednotka řízení DC / DC převodníku |
| 314 | – | Rezerva |
| 315 | 5 | Jednotka řízení skupiny pohonu;
Týká se naftového motoru: Jednotka řízení CDI; Týká se benzínového motoru: Jednotka řízení ME-SFI. |
| 316 | 7,5 | Jednotka řízení systému dodatečného zadržování |
| 317 | 7,5 | Modul řízení panoramatické střechy;
Modul řízení posuvné střechy. |
| 318 | 20 | Jednotka řízení stacionárního ohřívače |
| 319 | 5 | Hybrid:
Vyhřívání PTC vysokého napětí |
| 320 | 15 | Řídicí jednotka AIR BODY CONTROL |
| 321 | 5 | Japonská verze:
Řídicí jednotka určená pro komunikaci na krátké vzdálenosti. |
| 322 | 20 | Hlavní jednotka |
| 323 | 5 | Řídicí jednotka parkovacího systému |
| MF1 / 1 | 7,5 | Display Audio / COMAND Motor ventilátoru audio zařízení |
| MF1 / 2 | 7,5 | Multifunkční stereofonní kamera;
Multifunkční monofonní kamera. |
| MF1 / 3 | 7,5 | Senzor deště a světla s doplňkovými funkcemi;
Ovladač na ovládacím panelu. |
| MF1 / 4 | 7,5 | Ovladač sedadla řidiče;
Ovladač vyhřívání sedadla řidiče; Ovladač vyhřívání předního sedadla. |
| MF1 / 5 | 7,5 | Ovladač předního sedadla spolujezdce;
Ovladač vyhřívání předního sedadla spolujezdce; Ovladač vyhřívání předního sedadla. |
| MF1 / 6 | 7,5 | Řídicí jednotka modulu lampy volantu |
| MF2 / 1 | 5 | Ovladač navíječe nouzového napětí předního levého |
| MF2 / 2 | 5 | Ovládací panel Audio / COMAND;
Dotyková plocha. |
| MF2 / 3 | 5 | Ovladač navíječe nouzového napětí předního pravého |
| MF2 / 4 | 5 | Display Heads-up |
| MF2 / 5 | 5 | Řídicí jednotka multimediálního připojení |
| MF2 / 6 | 5 | Hybrid: elektrický kompresor chladicí kapaliny |
| MF3 / 1 | 5 | Zpětná vazba, svorkovnice 30g, řídicí jednotka předního SAM |
| MF3 / 2 | 5 | Řídicí jednotka radarových senzorů |
| MF3 / 3 | – | Rezerva |
| MF3 / 4 | 5 | Skupina tlačítek na přístrojové desce na straně řidiče |
| MF3 / 5 | 5 | Řídicí jednotka klimatizace vzadu |
| MF3 / 6 | 5 | Řídicí jednotka klimatizace vzadu |
Čtyři pojistky v přístrojové desce
| Číslo | Ampér [A] | Popis |
| 200 | 50 | Jednotka řízení přední SAM |
| 201 | 40 | Jednotka řízení přední SAM |
| 202 | 5 | Siréna upozornění |
| 203 | 20 | Platné s přenosem 716:
Elektrický zámek řízení |
| 204 | 5 | Diagnostické připojení |
| 205 | 7,5 | Jednotka elektronického řízení zapalování |
| 206 | 5 | Analogové hodiny |
| 207 | 15 | Jednotka řízení klimatizace |
| 208 | 7,5 | Sada ukazatelů |
| 209 | 5 | Kontrola provozní jednotky klimatizace;
Horní ovládací panel. |
| 210 | 10 | Jednotka řízení modulu lampy volantu |
| 211 | 25 | Rezerva |
| 212 | 5 | Rezerva |
| 213 | 5 | Jednotka elektronické kontroly programu stability |
| 214 | 30 | Rezerva |
| 215 | – | Rezerva |
| 216 | 7,5 | Žárovka v odkládací schránce |
| 217 | 5 | Japonská verze:
Jednotka kontroly věnované komunikaci na krátké vzdálenosti |
| 218 | 7,5 | Jednotka kontroly systému dodatečného zadržování |
| 219 | 5 | Jednotka kontroly systému detekce hmotnosti (WSS) |
| 220 | – | Rezerva |
| Relé | ||
| F | Relé, obvod 15R | |
Čtyři pojistky v motorovém prostoru
| Číslo | Ampér [A] | Popis |
| 100 | 40 | Hybrid:
Čerpadlo podtlaku |
| 101 | 15 | Spojovací článek, obvod 87/2 |
| 102 | 20 | Spojovací článek, obvod 87/1 |
| 103 | 15 | Spojovací článek, obvod 87/4 |
| 104 | 15 | Spojovací článek, obvod 87/3 |
| 105 | 15 | Týká se převodovky 722.9 (kromě 722.930):
Řídicí jednotka čerpadla pomocného oleje automatické převodovky |
| 106 | – | Rezerva |
| 107 | 60 | Platí pro motor 274,9:
Elektrické čerpadlo chladicí kapaliny |
| 108 | 20 | Statický LED světlomet:
Pravý přední světlomet; Výkonný LED světlomet, dynamický LED světlomet: |
| 109 | 30 | Motor stěrače |
| 110 | 20 | Statický LED světlomet:
Levý přední světlomet; Výkonný LED světlomet, dynamický LED světlomet: |
| 111 | 30 | Startování |
| 112 | 15 | Hybrid: senzor pedálu akcelerátoru |
| 113 | – | Rezerva |
| 114 | 40 | Kompresor AIR BODY CONTROL |
| 115 | 15 | Hlasitý klakson a pravý klakson |
| 116 | – | Rezerva |
| 117 | – | Rezerva |
| 118 | 5 | Hybrid:
Řídicí jednotka elektronického stabilizačního programu |
| 119 | 15 | Obvod 87 C2 spojovací článek |
| 120 | 5 | Obvod 87 Spojovací C1 |
| 121 | 5 | Jednotka elektronického řízení programu stability |
| 122 | 5 | Relé CPC |
| 123 | – | Rezerva |
| 124 | – | Rezerva |
| 125 | 5 | Jednotka předního řízení SAM |
| 126 | 5 | Jednotka řízení pohonné jednotky;
Týká se dieselového motoru: Jednotka řízení CDI; Týká se benzínového motoru: Jednotka řízení ME-SFI. |
| 127 | 5 | Hybrid:
Omezovač poklesu napětí |
| 128 | 5 | Skupina předních světel vlevo a spínač vnějších světel |
| 129 | 30 | Hybrid:
Obvod relé startování 50 |
| 129A | 30 | Hybrid:
Obvod relé startování 50 |
| Relé |
||
| G | Relé 15 v motorovém prostoru |
|
| H | Relé 50 startovacího motoru | |
| I | Hybrid:
Relé čerpadla podtlaku (+) |
|
| J | Relé CPC | |
| K. | Platné pro převodovku 722.9 (kromě 722.930):
Relé čerpadla oleje |
|
| L | Relé klaksonu | |
| M | Relé vyhřívání polohy zastavení stěračů | |
| N | Obvod relé 87 M. | |
| O | Hybrid:
Obvod relé startování 15 |
|
| P | Platné s motorem 274,9:
Relé čerpadla chladicí kapaliny |
|
| Q | Hybrid:
Relé čerpadla podtlaku (-) |
|
| R | Relé AIR BODY CONTROL | |
O Mercedes-Benz GLC X253/C253 (2015-2019…)
Mercedes-Benz GLC X253/C253, vyráběný od roku 2015, je luxusní SUV, které kombinuje elegantní design s výkonnými jízdními vlastnostmi. Tento model je dostupný v různých verzích, včetně benzínových, naftových a hybridních motorů, což umožňuje zákazníkům vybrat si podle svých preferencí a potřeb. GLC se vyznačuje prostorným interiérem, moderními technologiemi a vysokou úrovní komfortu. Jeho dynamické jízdní vlastnosti a precizní řízení dělají z tohoto modelu ideální vozidlo pro ty, kteří hledají spojení luxusu a praktičnosti.
Schéma pojistkové skříňky Mercedes-Benz GLC X253/C253
Tato stránka zobrazuje schéma pojistkové skříňky pro model Mercedes-Benz GLC X253/C253, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se obvykle nachází v motorovém prostoru a v interiéru vozidla, což je typické pro tento model. Diagramy na této stránce ukazují čísla pojistek, jejich ampéráž a chráněné komponenty, což je důležité pro identifikaci a výměnu pojistek. Při výměně je vždy nutné použít pojistky se stejnou ampéráží, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování všech elektronických zařízení ve vozidle.
