Mercedes-Benz třídy C W203/C240 Automat 2003 – pojistková skříňka
Mercedes-Benz Třída C W203/C240 Automat 2003 – schéma pojistkové skříně
Rok výroby: 2003.
Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes Třída C W203/C240 Automat 2003 je pojistka 47 v pojistkové skříni v motorovém prostoru.

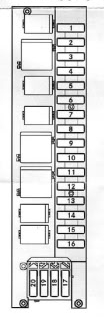

Mercedes-Benz Třída C W203/C240 Automat – pojistky – zavazadlový prostor
Mercedes-Benz Třída C W203/C240 Automat – pojistky – kabina
Mercedes-Benz Třída C W203/C240 Automat – pojistky – motorový prostor
| Popis | Číslo |
| ABS | 56,59,60,62 |
| Kontrolní světla
airbag. |
41,42,4549 |
| Řídicí jednotka
airbag. |
45,49 |
| Klimatizace (SE) | 41,51 |
| Alarm proti krádeži (SE) | 8,9,41 |
| Systém automatického vytápění | 41 |
| Přídavné topení (SE) | 35 |
| Motor ventilátoru (topení/AC) | 30,41 |
| Brzdová světla | 62 |
| Centrální zamykání | 21,22,32,33,57 |
| Centrální zamykání – vnitřní spínač | 41 |
| Zapalovač cigaret | 47 |
| COMAND (SE) | 64 |
| Blokování komfortu | 8,9,21,22,32,33, |
| Osvětlení pro cestující (SE) | 21,22 |
| Diagnostický konektor | 62 |
| Potkávací světla | 62,63 |
| Osvětlení pro cestující (uvnitř) | 3,9 |
| E-Call / TeleAid (SE) | 40,44 |
| Elektronický stabilizační program | 55,56,57,59,60,62 |
| Elektronika motoru | 48,53,54 |
| Ventilátor motoru | 51 |
| Systém zbytkového tepla motoru (SE) | 30,41,51 |
| Klakson | 43 |
| Mlhová světla | elektronické |
| Zadní mlhové světlo | elektronické |
| Blokování dveří palivového filtru | 15 |
| Palivové čerpadlo | 4 |
| Otvírač garáže (SE) | 9 |
| Osvětlení odkládací schránky | 47 |
| Výstražná světla | 41 |
| Směrovky světlometů | elektronické |
| Nastavení úhlu světlometů (SE) | 51 |
| Systém mytí světlometů (SE) | 63 |
| Vyhřívané zadní sklo | 10,41 |
| Dálková světla;
Kontrolka dálkových světel. |
elektronické |
| Sada ukazatelů | 42 |
| Systém kontroly jazyka (SE) | 13,16 |
| Osvětlení registrační značky | elektronické |
| Blokování check-back | elektronické |
| Potkávací světla | 62,63 |
| Dálková světla | elektronické |
| Zrcátko na líčení (SE) | 9 |
| Nastavení zrcátka | 21,22,63 |
| Automatické nastavení zrcátka (SE) | 9,21 |
| Funkce sklopného zrcátka (SE) | 21,22,63 |
| Vyhřívání zrcátek | 21,22 |
| Multikonfigurovatelné opěradlo (SA) | 13,19 |
| Multifunkční volant | elektronické |
| Navigační systém (SE) | 64 |
| Osvětlení registrační značky | elektronické |
| Parkovací světla / zadní | elektronické |
| Systém Parktronic (SE) | 13,41 |
| Napájecí zdroj, zavazadlový prostor (SE) | 12 |
| Přední elektrické okno | 21,22 |
| Zadní elektrické okno | 21,32,33 |
| Rádio | 64 |
| Senzor deště (SE) | 9 |
| Zadní mlhové světlo | elektronické |
| Uzamčení zadní hlavy | 41 |
| Ostřikovač zadního skla | 14,41 |
| Dálkové uvolnění startování/zavazadlového prostoru | 8,21 |
| Světla couvání | elektronické |
| Nastavení sedadla, řidič | 2,21,27, (29 sp.-coupe) |
| Nastavení sedadla spolujezdce | 1,22,38, (34 sp.-coupe) |
| Vyhřívání sedadla (SE) | 25,41 |
| Audio systém (SE) | 26 |
| Startování | 31,52,57 |
| Uzamčení řízení | 31 |
| Nastavení řízení (SE) | 2,21,27, (29 sp.-coupe) |
| Sluneční clona pro zadní sklo | 20,41 |
| Zapněte osvětlení | 9,21,22,32,33,41,50 |
| Tele Aid (SE) / E-Call | 40,44 |
| Telefonní systémy (SE) | 13,16,40,44 |
| Televize (SE) | 3 |
| Otevíratelná střecha (SE) | 9 |
| Světla přívěsu (SE) | 17 |
| Přívěs, napájení (SE) | 18 |
| Elektronika převodovky (SE) | 55,58,61 |
| Směrovky, kontrolka ts | elektronické |
| Čerpadlo vody (AMG-Kompressor) | 5 |
| Čerpadlo předního ostřikovače | elektronické |
| Stěrače | 46 |
Hodnocení pojistky
| Číslo | Amp [A] | Barva |
| 13,44,50,56,57,62,63 | 5 | béžová |
| 3,5,8,16,40,42,45,49,51, (54 Diesel), 55 | 7,5 | hnědá |
| 15,20,64 | 10 | červená |
| 12,14,41,43,47,48,52, (53,54 benzín), 61 | 15 | modrá |
| 4,17,18,19,31 | 20 | žlutá |
| 9,26,37, (53 Diesel) | 25 | bílá |
| 1,2,21,22,25,27,29,32,33,34,35,38 | 30 | zelená |
| 10,30,46,58,60,65 (Maxi) | 40 | jantarová |
| 59 (maxi) | 50 | červená |
O Mercedes Classe C W203/C240 Automat 2003
Mercedes Classe C W203/C240 Automat 2003 je elegantní a spolehlivý automobil, který patří do třetí generace modelů třídy C. Tento model je známý svým komfortem, kvalitním zpracováním a výbornými jízdními vlastnostmi. Pod kapotou může být vybaven různými motory, včetně benzínových a dieselových variant, přičemž C240 je často poháněn 2.6-litrovým V6 motorem. Automatická převodovka zajišťuje plynulou jízdu a přispívá k celkovému komfortu vozidla. Interiér je navržen s důrazem na pohodlí a moderní technologie, což dělá z tohoto modelu ideální volbu pro ty, kteří hledají kombinaci výkonu a luxusu.
Schéma pojistkové skříně Mercedes Classe C W203/C240 Automat 2003
Tato stránka zobrazuje schéma pojistkové skříně pro Mercedes Classe C W203/C240 Automat 2003, která je nezbytná pro správnou údržbu a řešení problémů s elektrickým systémem vozidla. Pojistková skříňka se v tomto modelu nachází typicky v prostoru motorového prostoru a také v interiéru, obvykle na straně řidiče. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnou provoz vozidla, a proto je důležité mít přehled o její konfiguraci a správném použití.
