Mercedes-Benz SLS AMG C197/R197 (2011-2015) – pojistková skříňka

Mercedes-Benz SLS AMG C197/R197 (2011-2015) – schéma pojistkové skříně

Rok výroby: 2011, 2012, 2013, 2014, 2015.

Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes SLS AMG C197/R197 je pojistka 43 v pojistkové skříni

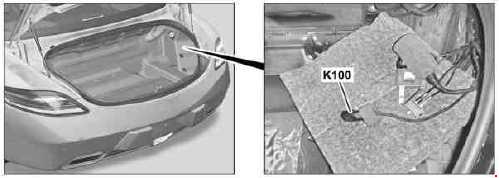

Pojistková skříň v zavazadlovém prostoru

Číslo	Popis	Ampéráž [A]
1	Jednotka elektronické kontroly programu stability	25
2	Ovladač levých dveří	30
3	Ovladač pravých dveří	30
4	rezerva	–
5	Sada ukazatelů Jednotka kontroly SAM zadní s modulem pojistek a relé Jednotka adaptivní kontroly systému tlumení (sportovní odpružení AMG RIDE CONTROL)	7,5
6	Jednotka kontroly ME-SFI [ME]	7,5
7	Motor startéru	20
8	Další jednotka kontroly systému udržování	7,5
9	Zásuvka v odkládací schránce	15
10	Hlavní motor stěrače předního skla Sekundární motor stěrače předního skla	30
11	Displej COMAND	7,5
12	Ovládací panel Audio / COMAND Jednotka kontroly AAC a jednotka horní ovládací panel	7,5
13	Jednotka kontroly modulu světla pro denní svícení	7,5
14	Jednotka elektronické kontroly programu stability	7,5
15	Další jednotka kontroly systému udržování	7,5
16	Diagnostický konektor INTERFACCIA DIRECT SELECT	5
17	Motor ventilátoru olejového chladiče	15
18	rezerva	–
19	rezerva	–
20	Jednotka elektronické kontroly programu stability	40
21	Spínač brzdových světel Žárovka v odkládací schránce nad spínačem žárovky odkládací schránky Rozpoznání obsazenosti předního sedadla pasažéra a ACSR [AKSE] (verze USA)	7,5
22	Senzor oleje (úroveň, teplota a kvalita oleje) Motor s vnitřním spalováním a motor ventilátoru klimatizace s integrovanou kontrolou Těsnění konektoru, obvod 87 M2e Elektrické připojení vnitřního vedení a motoru (kontakt 5)	15
23	Pojistka v obvodu 87 M1 a Těsnění konektoru: Elektrické připojení vnitřního vedení a motoru (kontakt 4) Obvod motorku startéru Relé 50 Relé motor ventilátoru olejového chladiče Jednotka kontroly ME-SFI [ME]	25

24	Ventilace ventilu přepínání Elektrické připojení vnitřního kabeláže a motoru (kontakt 8)	15
25	Čerpadlo cirkulace chladicí kapaliny Řídicí jednotka ME-SFI [ME] Ventil uzávěrky nádrže s aktivním uhlím (verze USA)	15
26	Řídicí jednotka COMAND	20
27	Řídicí jednotka ME-SFI [ME] Elektronická řídicí jednotka imobilizéru	7,5
28	Sada ukazatelů	7,5
29	rezerva	–
30	rezerva	–
31A	Klaksón levý Klaksón pravý	15
31B	Klaksón levý Klaksón pravý	15
32	Elektrické vzduchové čerpadlo	40
33	rezerva	–
34	rezerva	–
35	rezerva	–
36	Regulátor elektrické parkovací brzdy	7,5
Relé
J	Relé 15 obvod
K	Obvod 15R relé
L	Relé rezervy
M	Relé 50 startovacího motoru
N	Obvod motoru 87 Relé
O	Relé klaksonu
P	Relé sekundárního vstřikování vzduchu
Q	Relé motoru ventilátoru olejového chladiče
R	Obvod rámu 87 relé

Pojistková skříň v motorovém prostoru

Číslo	Popis	Ampéráž [A]
37	rezerva	–
38	rezerva	–
39	Coupé: elektrický konektor zásuvky pro nabíjení Roadster: Řídicí jednotka pro plátěnou střechu
40	rezerva	–
41	Kontrolér elektrické parkovací brzdy	30
42	Levý kontrolér systému napájení palivového čerpadla	25
43	rezerva	–
44	rezerva	–
45	rezerva	–
46	M 1, zesilovač antény AM, CL M 2 a zesilovač antény DAB Siréna pro varování (verze USA; do 30.9.10 a od 1.10.10) Řídicí jednotka vnitřní bezpečnosti a ochrany proti tahání	7,5
47	rezerva	–
48	rezerva	–
49	Vyhřívání zadního skla	40
50	Řídicí jednotka zesilovače audio systému (pokročilý audio systém)	30
51	Zesilovač zadních reproduktorů (pokročilý audio systém)	40
52	rezerva	–
53	rezerva	–
54	rezerva	–
55	Levý kontrolér systému napájení palivového čerpadla	5
56	Kamera pro couvání	5
57	rezerva	–
58	Roadster: Kontrolér pro plátěnou střechu Černá série: Kontrolér elektrického uzamčení diferenciálu	15
59	Asistent mrtvého úhlu: inteligentní radarový senzor v levém zadním nárazníku inteligentní radarový senzor v pravém zadním nárazníku	5
60	Roadster: Řídicí jednotka pro plátěnou střechu	25
61	od 1.6.11: Relé směrovače Řídicí jednotka AMG Performance Media	7,5
62	Řídicí jednotka sedadla řidiče	30
63	rezerva	–
64	Řídicí jednotka předního sedadla pasažéra	30
65	Řídicí jednotka systému adaptivního tlumení (sportovní odpružení AMG RIDE CONTROL)	10
66	rezerva	–

67	Roadster: Řídicí jednotka pro plátěnou střechu	40
68	Roadster: řídicí jednotka AIRSCARF	25
69	Roadster: řídicí jednotka AIRSCARF	25
70	Řídicí jednotka monitoru tlaku pneumatik	5
71	Zásuvka napájení vnitřní přední vozidla (zapalovač cigaret přední s osvětlením popelníku)	15
72	rezerva	–
73	Řídicí jednotka režimu přenosu	5
74	Řídicí jednotka KEYLESS-GO	15
75	Těsnění konektoru obvodu 30, funkce kliky KEYLESS-GO	20
76	rezerva	–
77	Verze USA: Systém detekce hmotnosti (WSS), řídicí jednotka	7,5
78	Řídicí jednotka multimediálního rozhraní	7,5
79	Blokování konektoru sedadla řidiče Blokování konektoru předního sedadla pasažéra	7,5
80	Řídicí jednotka PARKTRONIC	5
81	Elektrické připojení mobilního telefonu	5
82	Relé motoru zadního spoileru, zvednuté Relé motoru zadního spoileru, snížené	10
83	Řídicí jednotka systému nouzového volání Verze japonská: Řídicí elektronická jednotka pro platbu mýta	7,5
84	Řídicí jednotka rádia digitálního audio satelitu (SDAR) Řídicí jednotka Digitálního audio vysílání	7,5
85	rezerva	–
86	rezerva	–
87	Řídicí jednotka systému nouzových volání	7,5
88	Řídicí jednotka dvouspojkové převodovky	15
89	rezerva	–
90	rezerva	–
Relé
A	Relé 15 obvod
B	Obvod 15R relé (1)
C	Relé vyhřívání zadního skla
D	Relé palivové pumpy
E	rezerva
	Relé nastavení sedadla
F	Obvod 15R relé (2)

Přední předvolba

Číslo	Popis	Ampéráž [A]
88	Pyropojistka	400
151	Motor s vnitřním spalováním a motor ventilátoru klimatizace s integrovanou kontrolou	100
152	Modul kontroly přední SAM s pojistkou a modulem relé	150
153	rezerva	–
154	Modul kontroly přední SAM s pojistkou a modulem relé	60
155	rezerva	–
156	rezerva	–
157	rezerva	–
158	rezerva	–
159	rezerva	–
160	Regulátor ventilátoru	60
161	Modul kontroly přední SAM s pojistkou a modulem relé	100
162	rezerva	–
163	Modul kontroly zadní SAM s pojistkou a modulem relé	150
164	Modul kontroly zadní SAM s pojistkou a modulem relé	150

O Mercedes-Benz SLS AMG C197/R197 (2011-2015)

Mercedes-Benz SLS AMG C197/R197, vyráběný v letech 2011 až 2015, je ikonický sportovní automobil, který se vyznačuje svým elegantním designem a výkonnými motory. Tento model je známý svými charakteristickými dveřmi typu „gullwing“, které připomínají křídla racka. Pod kapotou se skrývá mohutný 6,2litrový V8 motor, který poskytuje výkon až 563 koní, což umožňuje vozidlu dosáhnout zrychlení z 0 na 100 km/h za méně než 4 sekundy. SLS AMG je navržen tak, aby nabízel nejen rychlost, ale i precizní ovládání a luxusní interiér, čímž se stává jedním z nejžádanějších sportovních aut své doby.

Schéma pojistkové skříně Mercedes-Benz SLS AMG C197/R197

Tato stránka zobrazuje schéma pojistkové skříně pro model Mercedes-Benz SLS AMG C197/R197, která je nezbytná pro správnou údržbu elektrického systému vozidla. Pojistková skříň se v tomto modelu obvykle nachází v motorovém prostoru a v interiéru vozidla. Schémata na této stránce detailně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříň je klíčovým prvkem pro zajištění bezpečnosti a funkčnosti vozidla, proto je důležité mít přehled o jejím uspořádání a obsahu.
