Mercedes-Benz G-Class W463 (1989-2017) – pojistková skříňka
Mercedes-Benz G-Class W463 (1989-2017) – schéma pojistek
Rok výroby: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes-Benz G-Class je pojistka 47 v pojistkové skříňce pod přístrojovou deskou spolujezdce.
Poloha pojistkové skříňky
Pojistková skříňka se nachází na straně přístrojové desky, na straně řidiče, za krytem.

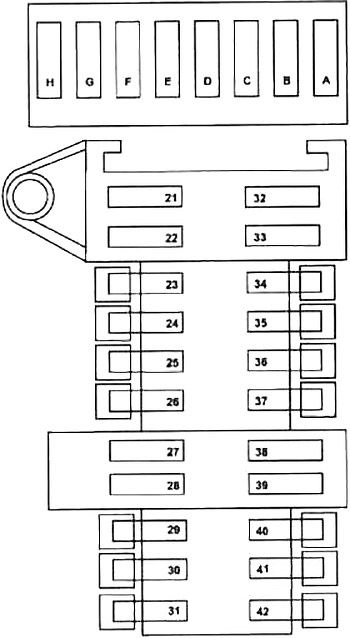

Schéma pojistkové skříňky
Přiřazení pojistek v pojistkové skříňce přístrojové desky
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| Číslo | Popis | Ampéry [A] |
| 21 | Modul řízení předních dveří vlevo | 30 |
| 22 | Modul řízení předních dveří vpravo | 30 |
| 23 | Zadní čtecí světlo s kupolí | 5 |
| 24 | Vyhřívání čelního skla (SA) | 20 |
| 25 | Vyhřívání sedadla řidiče a spolujezdce (SA) | 30 |
| 26 | Světlo na vstupu;
Osvětlení madla na vstupu (SA) |
7.5 |
| 27 | Modul řízení sedadla řidiče;
Regulace volantu |
30 |
| 28 | Zásuvka na malé předměty | |
| 30 | Klimatizace;
Vyhřívání recirkulace. |
40 |
| 31 | EIS | 20 |
| 32 | Modul řízení zadních dveří vlevo | 30 |
| 33 | Modul řízení zadních dveří vpravo | 30 |
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| 34 | Tele Aid | 7.5 |
| 37 | Čerpadlo pro vytvoření podtlaku blokuje diferenciál | 15 |
| 38 | Čerpadlo pro vytvoření podtlaku blokuje diferenciál | 30 |
| 39 | Modul řízení pojistkové skříňky | 40 |
| 40 | ABS | 25 |
| 41 | UCP;
Klimatizace. |
7.5 |
| 42 | Kontrolní kontrolka airbagu | 7.5 |
| B | Obvod modulu řízení ABS 87
Spínač světel brzdového světla |
10 |
| C | Rezerva | – |
| D | Obvod modulu řízení ABS 15
Spínač světel brzdového světla |
5 |
| E | Rezerva | – |
| F | Modul řízení vyhřívání zadních sedadel | 20 |
| G | Pomocný ventilátor | 20 |
| H | Pomocný ventilátor | 20 |
Poloha pojistkové skříňky
Nachází se v prostoru pro nohy spolujezdce za krytem.

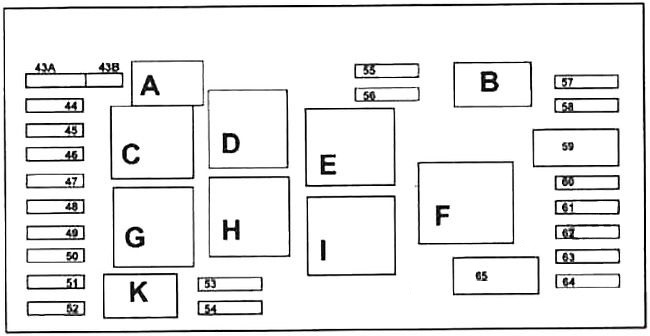

Schéma pojistkové skříňky
Přiřazení pojistek a relé v pojistkové skříňce pod přístrojovou deskou spolujezdce
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| Číslo | Popis | Ampéry [A] |
| 43a | Obvod klaksonu s trubkami 15R | 15 |
| 43b | Obvod klaksonu s trubkami 30 | 15 |
| 44 | Obvod telefonní sítě 15R (SA) | 5 |
| 45 | Obvod kontrolní kontrolky SRS/modul řízení 15R | 7.5 |
| 46 | Stěrač | 20 |
| 47 | Zapalovač cigaret;
Obvod lampy v odkládací schránce 15R |
15 |
| 48 | Zásuvka. 15 cívek zapalování | 15 |
| 49 | Připojeno k modulu řízení kontrolní kontrolky 15 SRS | 7.5 |
| 50 | Zapalování světel | 5 |
| 51 | Sada směrových světel | 7.5 |
| 52 | Startovací motor | 15 |
| 53 | Řízení motoru | 15 |
| 54 | Řízení motoru | 15 |
| 55 | Zásuvka 87 EWT / převod | 7.5 |
| 56 | Uzamčení diferenciálu | 5 |
| 57 | Zásuvka 30Z EIS | 5 |
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| 59 | Čerpadlo návratu ABS | 50 |
| 61 | Rezerva | 15 |
| 62 | Připojení dat;
Světlomety s tlumeným světlem. |
5 |
| 63 | Světlomety s tlumeným světlem | 5 |
| 64 | Ovládání | 10 |
| 65 | Čerpadlo sekundárního vzduchu | 40 |
| Relé | ||
| A | Relé trubkových klaksonů | |
| B | Relé terminálu 87, rám | |
| C | Relé rychlosti stěračů 1 a 2 | |
| D | Relé zásuvky 15R | |
| E | Relé řízení čerpadla KSG | |
| F | Relé čerpadla vzduchu | |
| G | Relé zásuvky 15 | |
| H | Relé zapínání a vypínání stěračů | |
| I | Relé 87, motor | |
| K | Relé startovacího motoru |
Poloha pojistkové skříňky
Pojistková skříňka se nachází v zadní části centrální konzoly (viz ze strany spolujezdce)

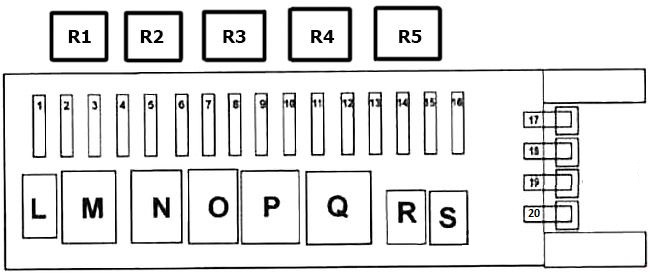

Schéma pojistkové skříňky
Přiřazení pojistek a relé v centrální konzole
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| Číslo | Popis | Ampéry [A] |
| 1 | Zásuvka 15R2 / TES levá | 30 |
| 2 | Zásuvka 15R2 / TES pravá | 30 |
| 4 | Čerpadlo paliva | 15 |
| 5 | Rezerva | 20 |
| 6 | Rezerva | 20 |
| 7 | Rezerva | 20 |
| 8 | Modul antény;
Signální ATA; Senzor náklonu. |
7.5 |
| 9 | OCP | 25 |
| 10 | Ohřívač zadního skla | 20 |
| 11 | Rezerva | 20 |
| 12 | Modul řízení senzoru rychlosti výstupu | 15 |
| 13 | Multikonfigurovatelné sedadlo (SA) | 20 |
| 14 | Stříkací tryska zadního skla | 15 |
| 15 | Odemknutí víčka palivové nádrže | 10 |
| 16 | Systém rozpoznávání hlasu |
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| 20 | Centrální zamykání – vysoké dveře (?) | 10 |
| Relé | ||
| L | Relé čerpadla paliva | |
| M | Relé 2, terminál 15R | |
| N | Relé rezervy 2 | |
| O | Relé rezervy 1 | |
| P. | Relé odmrazování zadního okna | |
| Q | Relé 1, zásuvka 15R | |
| R | Relé plnicího uzávěru, přepínač polarity 1 | |
| S | Relé plnicího uzávěru, přepínač polarity 2 | |
| R1 | Relé blokování diferenciálu (K36) | |
| R2 | Relé snížení světel brzdového ESP (K55) | |
| R3 | Relé čerpadla s vysokým tlakem / návrat ESP (K60) | |
| R4 | Přídavné relé pravého ventilátoru (K9 / 2) | |
| R5 | Přídavné relé levého ventilátoru (K9 / 1) |
Nachází se blízko baterie (podlaha mezi zadními prostory pro nohy).
Zadní levá část zavazadlového prostoru, pod měničem CD.
| Relé | |
|---|---|
| T | Relé centrálního zamykání (CL) |
| U | N36 Senzor rychlosti výstupu převodovky s kaskádou |
| V | K68 Relé stěrače zadního okna |
| W | K68 Relé stěrače zadního okna |
