Mercedes-Benz Třída A w168 (1997-2004) – pojistková skříňka
Mercedes-Benz Třída A w168 (1997-2004) – schéma pojistkové skříňky
Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes Třída A w168 (1997-2004) je pojistka 12 v pojistkové skříňce.

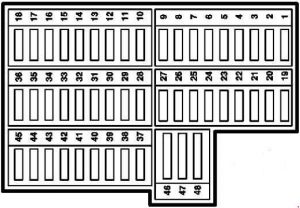

Pojistková skříňka
| Číslo | Popis | Ampéry [A] |
| 1 | Benzínový motor:
Řídicí jednotka; ISC (nastavení rychlosti na volnoběhu); Ventil AGR; Ohřívač lambda 1; Ohřívač lambda 2; Diagnostický konektor; Tempomat; Relé sekundárního vstřikování vzduchu; Ventil sekundárního vstřikování vzduchu; Uzavírací ventil. |
20 |
| Naftový motor:
Řídicí jednotka naftového motoru; Aktivátor Wastegate; Přepínací ventil tělesa škrticí klapky; Ventil tlaku recirkulace výfukových plynů; Senzor teploty třícestného katalyzátoru. |
10 | |
| 2 | Řídicí jednotka benzínového a naftového motoru;
Zapalovací cívky; Vstřikovače; Relé FP (cívka); Elektronický akcelerátor; Relé blokování startovacího motoru. |
25 |
| 3 | Elektrický ventilátor (chlazení motoru);
Elektrický ventilátor (chlazení motoru) s klimatizací. |
30 40 |
| 4 | Řídicí jednotka motoru | 7.5 |
| 5 | Automatická spojka | 40 |
| 6 | Relé FP (benzín) | 30 |
| 7 | Relé světel | 40 |
| 8 | Relé startovacího motoru | 30 |
| 9 | Motor stěračů | 40 |
| 10 | Zadní stěrač | 20 |
| 40 | ||
| 11 | Komplexní spínač
(ovládání stěrače, spínač světlometů, čerpadlo ostřikovače čelního skla (aktivace)); RNS (systém navigace rádio). |
15 |
| 12 | Zapalovač cigaret;
Osvětlení odkládací schránky; Rádio; CD měnič, Konektor 12V v zavazadlovém prostoru |
30 |
| 13 | Přední okno nalevo nebo
elektrické okno s omezovačem síly. Přední okno napravo |
30 7,5 30 |
| 14 * | Sada ukazatelů (časové funkce),
relé čerpadla mytí, mobilní telefon |
15 10 |
| 15 | Řídicí jednotka airbagu;
Senzor ACSR (automatické rozpoznání dětské sedačky); Senzor bočního airbagu; |
10 |
| 16 | Nastavení vnějšího zrcátka;
Ohřívač vnějšího zrcátka; Parktronic. |
15 |
| 17 | Houkačka | 15 |
| 18 | Sada ukazatelů;
Transpondér a RFL (blokování rádiové frekvence); Relé elektroniky motoru; Relé ventilátoru. |
10 |
| 19 | Přípojka na přívěs | 25 |
| 20 | Přípojka na přívěs | 15 |
| 21 | Přípojka na přívěs | 15 |
| 22 | Audio systém | 25 |
| 23 | Osvětlení kosmetického zrcátka | 7.5 |
| 24 | Není přiděleno | |
| 25 | Není přiděleno | |
| 26 | Není přiděleno | |
| 27 | Není přiděleno | |
| 28 | Sada směrových světel
Omezovač nadměrné síly. |
10 |
| 29 | Centrální zamykání;
Jednotka rozpoznávání obsazenosti sedadla. |
15 |
| 30 | Transpondér DAS (systém autorizace trakce) a
RFL (blokování rádiové frekvence), sada elektrických ukazatelů |
7.5 |
| 31 | Ohřívač zadního okna | 25 |
| 32 | Mobilní telefon;
Rádio nebo RNS (systém navigace rádio); CD měnič; Přední stropní lampa; Zadní stropní lampa. |
15 |
| 33 | Levé přední okno;
Pravé přední okno. |
30 |
| 34 | Ohřívač/ochrana proti zamrznutí
(naftové) |
30 |
| 35 | Kontrolní modul ATA
2x relé světla, siréna |
10 |
| 36 | Vyhřívaná přední sedadla | 25 |
| 37 | Řadicí páka programu VGS
(zcela integrovaná kontrola převodovky), oběhové čerpadlo chladicí kapaliny s vyhříváním (nafta) |
10 |
| 38 | Kontrolní modul klimatizace (kompresor klimatizace);
Krokový motor ventilu recirkulace vzduchu; Ventilátor vnitřního senzoru; Vyhřívaná tryska čelního skla. |
10 |
| 39 | Modul světel;
Žárovka couvacího světla; Manuální převodovka; Automatická spojka; Žárovka couvacího světla VGS (zcela integrovaná kontrola převodovky) |
7.5 |
| 40 | Žárovka brzdového světla levá, pravá a střední
(signál brzdění ABS); Senzor úhlu řízení. |
10 |
| 41 | Kontrolní modul klimatizace;
Diagnostický konektor. |
10 |
| 42 | Levé zadní okno;
Pravé zadní okno. |
30 |
| 43 | ESP (elektronický stabilizační program);
Spínač brzdy; Kontakt normálně otevřený. |
15 |
| 44 | Kontrolní modul VGS
(zcela integrovaná kontrola převodovky) nebo automatická spojka |
10 |
| 45 | Vnitřní ventilátor nebo
vnitřní ventilátor klimatizace |
30 |
| 46 | Centrální ochranný modul s pojistkami | 80 |
| 47 | Čerpadlo posilovače řízení | 60 |
| 48 | Kontrolní modul Preglow (nafta) | 60 |
| Sekundární vstřikování vzduchu (AIR) (benzín) | 30 | |
| * Pojistka f14 byla zvýšena z 10 na 15 ampérů jako
pojistka 14 pro relé čerpadla mytí/čelního skla na konci rámu číslo 033 655. Pro číslo na konci rámu 033 654 musí být použita pouze pojistka 10 A. |
||
Pojistková skříňka modulu světel
| Číslo | Popis | Ampéry [A] |
| 1 | Světlomet přední levý | 7.5 |
| 2 | Světlomet přední pravý | 7.5 |
| 3 | Světlomety dálkové levé;
Světlomety dálkové pravé; Kontrolka světlometů dálkových (sada směrových světel). |
15 |
| 4 | Světlomet boční levý;
Světlomet zadní levý. |
7.5 |
| 5 | Světlomet boční pravý;
Světlomet zadní pravý; Sada směrových světel 58K; Osvětlení evidenčního čísla. |
15 |
| 6 | Světlomety mlhové levé a pravé;
Světlomet zadní levý mlhový. |
15 |
O Mercedes-Benz Classe A w168 (1997-2004)
Mercedes-Benz Classe A w168, vyráběný v letech 1997 až 2004, byl prvním modelem této třídy, který přinesl revoluční design a kompaktní rozměry. Tento model byl známý svou vysokou úrovní bezpečnosti a inovativním designem, který zahrnoval dvoupodlažní podlahu pro lepší ochranu při kolizi. Mercedes-Benz Classe A w168 byl dostupný s různými motory, včetně benzínových a dieselových verzí, které poskytovaly různé výkony a spotřebu paliva. Díky své praktičnosti a pohodlí se stal oblíbeným vozidlem pro městskou jízdu.
Schéma pojistkové skříňky Mercedes-Benz Classe A w168
Tato stránka zobrazuje schéma pojistkové skříňky pro Mercedes-Benz Classe A w168, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Pojistková skříňka se v tomto modelu obvykle nachází v prostoru pro cestující, pod přístrojovou deskou, a také v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování všech elektrických zařízení ve vozidle.
